Branchements Électriques; Unité Intérieure - Haier R410A Manuel D'instructions

Branchements électriques
AVERTISSEMENTS
• L'installation de l'appareil doit être réalisée par le vendeur ou un installateur professionnel. Une installation incorrecte peut causer des
fuites d'eau, des décharges électriques et des incendies.
• Les branchements électriques doivent être réalisés par un électricien qualifié, conformément aux normes de sécurité relatives aux
appareils électriques, aux réglementations locales et aux instructions d'installation, utiliser un circuit d'alimentation indépendant.
Une capacité insuffisante du circuit et une installation défectueuse peuvent être la cause de décharges électriques et d'incendies.
• Effectuer une mise à la terre appropriée. Ne pas raccorder le câble de terre aux tuyaux du gaz, de l'eau, aux tiges de paratonnerre
ou aux câbles de terre du téléphone. Une mise à la terre inadéquate peut provoquer des décharges électriques.
ATTENTION
• Utiliser seulement des câbles en cuivre. Installer un dispositif de coupure afin d'éviter les électrocutions.
• les principaux raccordements électriques sont en Y. La broche L doit être raccordée à la phase et la broche N doit être raccordée
au neutre, alors que la mise à la terre doit être raccordées au câble de terre.
Pour les modèles avec chauffage électrique d'appoint la phase et le neutre ne doivent pas être déconnectés pour éviter que la sur-
face supérieure du chauffage électrique ne soit électrifiée.
Si le câble d'alimentation est endommagé le faire remplacer par un professionnel qualifié ou par un SAV agréé.
• Le câble d'alimentation des unités intérieures doit être installé selon le manuel.
• les câbles électriques ne doivent pas entrer en contact avec les parties de tuyauteries qui atteignent des températures élevées pour
éviter que la matière isolante des câbles ne fonde, ce qui pourrait provoquer des accidents.
• Après avoir raccordé les bornes, les tuyaux doivent être courbés en U et fixés avec un clip.
• les raccordements électriques de la commande et les tuyauteries de frigorigène peuvent être fixés ensemble.
• Pour effectuer les branchements électriques et pour toutes les opérations d'entretien débrancher toujours l'appareil.
• Sceller le trou avec de l'isolant pour éviter les condensats.
• Le câble de signal et le câble d'alimentation doivent être indépendants et séparés.
• Le câble de signal et le câble d'alimentation ne sont pas fournis.
• Spécifications du câble d'alimentation: 3x(1.0-1.5)mm
• Spécifications du câble signaux: 2x(0.75-1.25)mm
• L'appareil est fourni de série avec 5 lignes pour raccorder le boîtier vanne au système électrique.

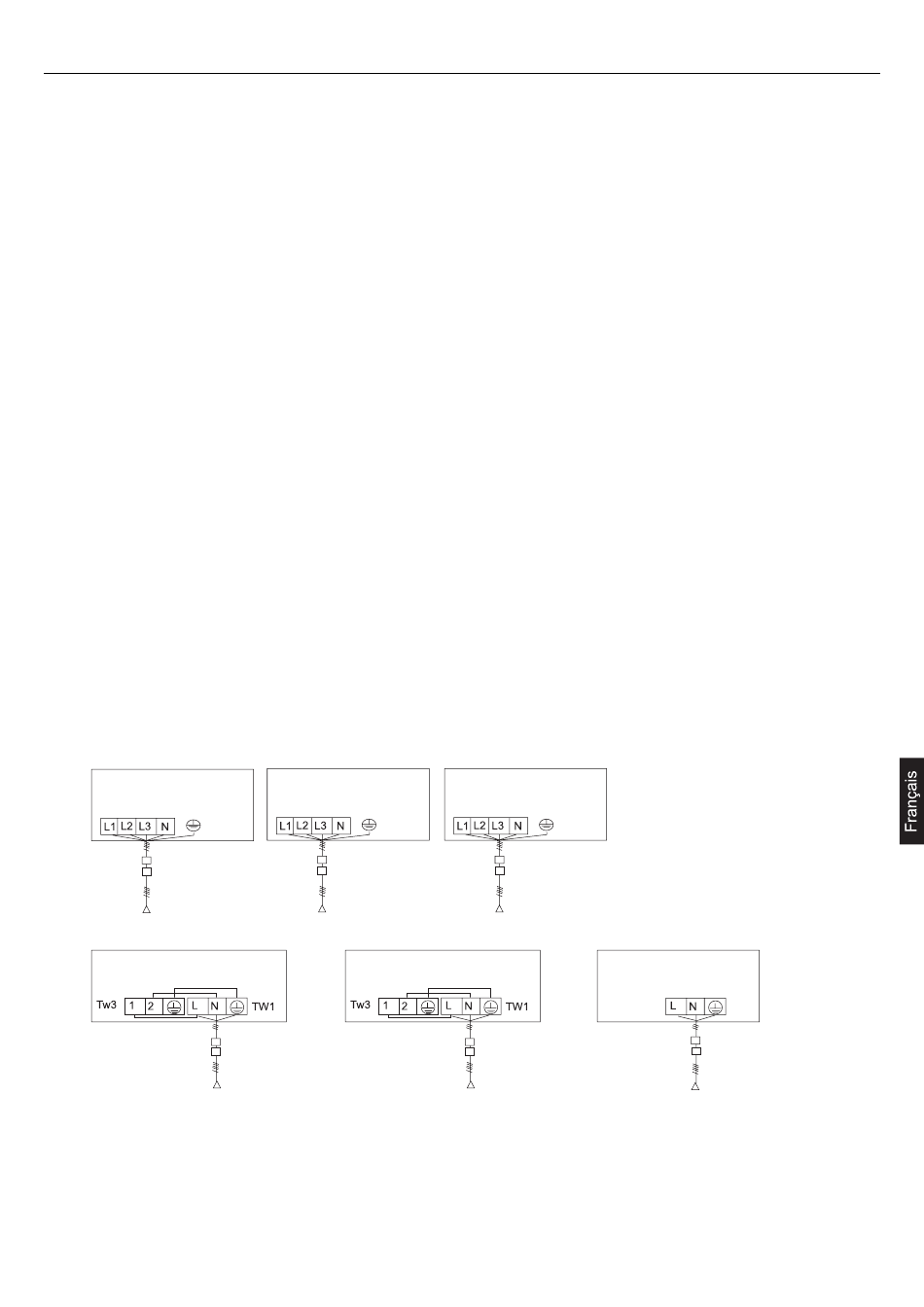

Pour les détails des branchements électriques voir le diagramme des circuits.
Unité extérieure
principale
G
Interrupteur différentiel
disjoncteur surintensité
alimentation 380V-3Ph-50Hz
Unité intérieure 1
alimentation 230V-1Ph-50Hz
• L'unité intérieure et l'unité extérieure utilisent une source d'alimentation distincte.
Toutes les unités doivent utiliser une seule source d'alimentation, mais la puissance et les spécifications doivent être calculées.
Les unités intérieures et extérieures doivent être munies d'un disjoncteur différentiel.
2
2 (câble blindé).
Unité extérieure
secondaire 1
G
Interrupteur différentiel
disjoncteur surintensité
alimentation 380V-3Ph-50Hz
Unité intérieure 2
mod. mural
Interrupteur différentiel
disjoncteur surintensité
Unité extérieure
secondaire 2
G
Interrupteur différentiel
disjoncteur surintensité
alimentation 380V-3Ph-50Hz
mod. mural
Interrupteur différentiel
disjoncteur surintensité
alimentation 230V-1Ph-50Hz
33
Unité intérieure 2
sauf mod. mural
Interrupteur différentiel
disjoncteur surintensité
alimentation 230V-1Ph-50Hz
