Guia de instalação

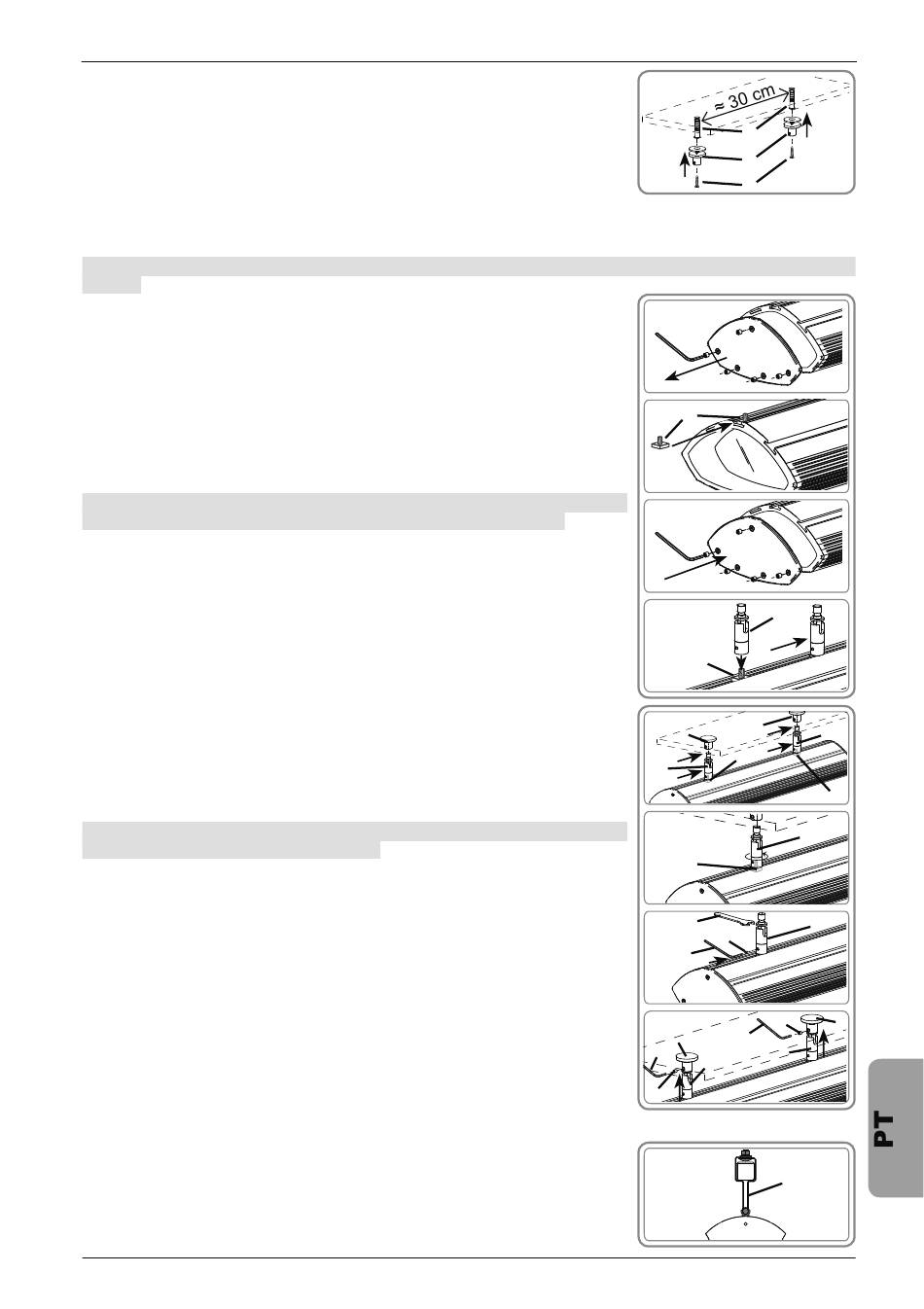

3.5.1 Montagem dos acessórios na parede/tecto/estore com caixa
1) Abrir dois orifícios de 6 mm de diâmetro, com um intervalo entre
eles de cerca de 30 cm, para poder fixar o Heating Mod/Var Ramp
RTS-HR1 (a).
2) Inserir as buchas (f) nos orifícios, com auxílio de um martelo se
necessário.
3) Encostar os suportes de base (b) à parede em frente dos orifícios e
fixá-los com os parafusos (g).
- Relativamente à montagem numa caixa de estore, fixar directamente os suportes de base (b)
através de um sistema de parafuso e porca M5 não incluído.
Atenção! O sistema de parafuso e porca não deve estar em contacto com a tela do estore. Risco de
rasgão.
3.5.2 Montagem dos acessórios no Heating Mod/Var Ramp
RTS-HR1
1) Retirar a tampa lateral, identificada com o logótipo «Somfy», do
Heating Mod/Var Ramp RTS-HR1 (a) com a chave sextavada de
2 mm (não incluída).
2) Introduzir os suportes «T» (d) no interior da ranhura dorsal escolhida
do Heating Mod/Var Ramp RTS-HR1 (a).
3) Repor a tampa lateral do Heating Mod/Var Ramp RTS-HR1 com a
chave de 2 mm (não incluída).
4) Apertar as juntas giratórias (c) nas roscas dos suportes «T» (d).
Atenção! Não apertar totalmente as juntas giratórias (c) nos suportes
«T» (b), para que estes possam deslizar ao longo da ranhura.
3.5.3 Fixação do Heating Mod/Var Ramp RTS-HR1
1) Introduzir o conjunto composto pelos suportes «T» (d) e as juntas
giratórias (c) na ranhura, até coincidirem com os suportes de base
(b) anteriormente fixados.
2) Apertar totalmente o conjunto juntas giratórias (c)/suportes «T» (d)
no Heating Mod/Var Ramp RTS-HR1 (a)
Atenção! Certificar-se de que é possível inclinar o Heating Mod/Var
Ramp RTS-HR1 depois da instalação.
3) Impedir o movimento das juntas giratórias (c), com a chave de
fendas (k) não incluída, e apertar os parafusos (h) com a chave
sextavada (e).
4) Introduzir a parte superior das juntas giratórias (c) nos suportes de
base (b) e fixar as juntas giratórias (c) aos suportes de base (b), com
auxílio dos parafusos (h) e da chave sextavada (e).
3.5.4 Fixação do Heating Mod/Var Ramp RTS-HR1 com um estore tipo veneziano
- Relativamente à montagem num estore tipo veneziano, os sistemas
de fixação [suportes de base (b), juntas giratórias (c) e suportes
«T» (d)] devem ser substituídos por sistemas de fixação directa
(m). Estes sistemas fornecidos pela Somfy fixam-se directamente à
barra quadrada (até 40 mm) do estore tipo veneziano. Contactar o
seu revendedor para obter mais informações.
Copyright © 2008-2010 Somfy SAS. All rights reserved.
Heating Mod/Var Ramp RTS-HR1
f
b
g
1
2
d
3
4 c
d
1 b
b
d
c
2
d
k
3
h
e
h
4
e
b
e c
c
h
m
c
d
c
c
b
