Notice d'installation

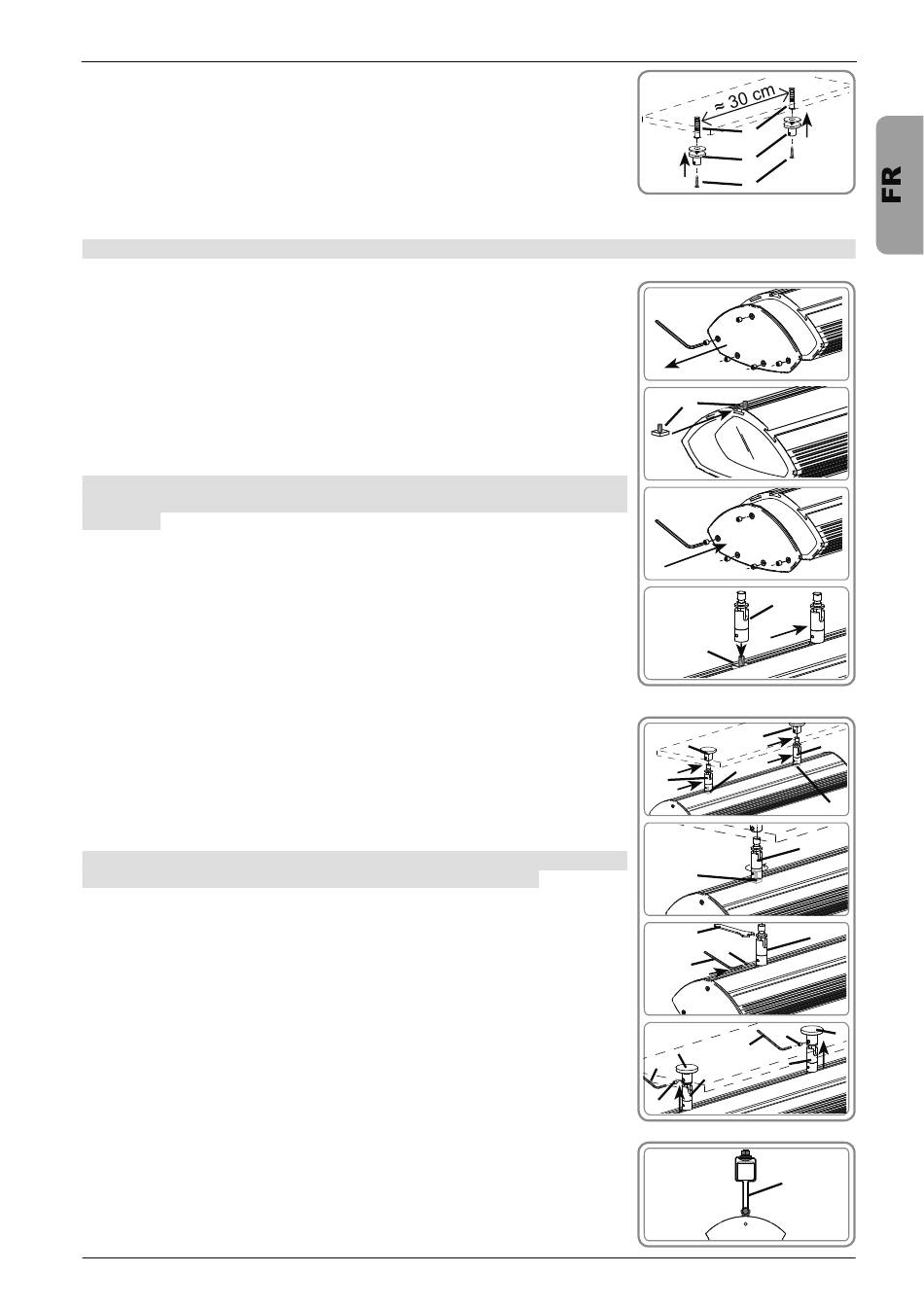

3.5.1 Montage des accessoires sur le mur/plafond/store coffre
1) Percer deux trous de 6 mm de diamètre espacés d'environ 30 cm l'un de
l'autre pour pouvoir fixer le Heating Mod/Var Ramp RTS-HR1 (a).
2) Insérer les chevilles (f) dans les trous, à l'aide d'un marteau si
nécessaire.
3) Appuyer les pieds support (b) contre le mur à l'emplacement des
trous et les fixer à l'aide des vis (g).
- Dans le cas d'un montage sur un store coffre, fixer directement les pieds support (b) à l'aide d'un
système vis écrou M5 non fourni.
Attention ! Le système vis écrou ne doit pas être en contact avec la toile du store. Risque de déchirure.

3.5.2 Montage des accessoires sur le Heating Mod/Var Ramp

RTS-HR1
1) Retirer le couvercle du coté du logo « Somfy » du Heating Mod/Var
Ramp RTS-HR1 (a) à l'aide d'une clef BTR 2 mm non fournie.
2) Glisser les supports «T» (d) le long de la rainure dorsale choisie du
Heating Mod/Var Ramp RTS-HR1 (a).
3) Refermer le couvercle du Heating Mod/Var Ramp RTS-HR1 à l'aide
d'une clef BTR 2 mm non fournie.
4) Visser les Joints
supports «T» (d).
Attention ! Ne pas serrer complètement les Joints pivotants (c) aux
supports «T» (b) afin de permettre le glissement de ceux-ci le long de
la rainure.
3.5.3 Fixation du Heating Mod/Var Ramp RTS-HR1
1) Glisser l'ensemble composé des supports «T» (d) avec les Joints
pivotants (c) le long de la rainure jusqu'à ce qu'ils coïncident avec
les pieds supports (b) précédemment fixés
2) Serrer complètement les Joints pivotants (c) au supports «T» (d) sur
le Heating Mod/Var Ramp RTS-HR1 (a)
Attention ! Veiller à ne pas rendre l'inclinaison du Heating Mod/Var
Ramp RTS-HR1 impossible une fois l'installation terminée.
3) Empêcher le mouvement des Joints pivotants (c) à l'aide de la clef
plate (k) non fournie et serrer les vis (h) à l'aide de la clef BTR (e).
4) Introduire la partie supérieure des Joints pivotants (c) dans les pieds
supports (b) et fixer les Joints pivotants (c) à l'aide d'une clef BTR (e)
aux pieds supports (b) avec les vis (h).
3.5.4 Fixation du Heating Mod/Var Ramp RTS-HR1 avec un store Banne
- Dans le cas d'un montage sur store banne, les systèmes de
fixation [pieds support (b), Joints pivotants (c) et supports «T» (d)]
doivent être remplacés par des systèmes de fixation directe (m).
Ces systèmes fournis par Somfy se fixent directement sur la barre
carrée (jusqu'à 40 mm) du store banne. Se renseigner auprès de
Copyright © 2008-2010 Somfy SAS. All rights reserved.
pivotants (c) dans
Heating Mod/Var Ramp RTS-HR1
les filetages des
f
b
g
1
2
d
3
4 c
d
1 b
b
c
d
c
2
c
d
k
3 c
h
e
h
4
e
b
e c
c
h
m
d
b
3
