Heating Mod/Var Ramp RTS-HR1
Kijk niet van dichtbij of langdurig in de infraroodbuis als de balk in werking is!
De zonweringen kunnen meer of minder instabiel zijn in geval van regen en/of wind. De installateur
moet erop toezien dat de aangegeven veiligheidsafstanden in hoofdstuk 3.4 op elk moment
gegarandeerd worden tijdens het gebruik van de producten.

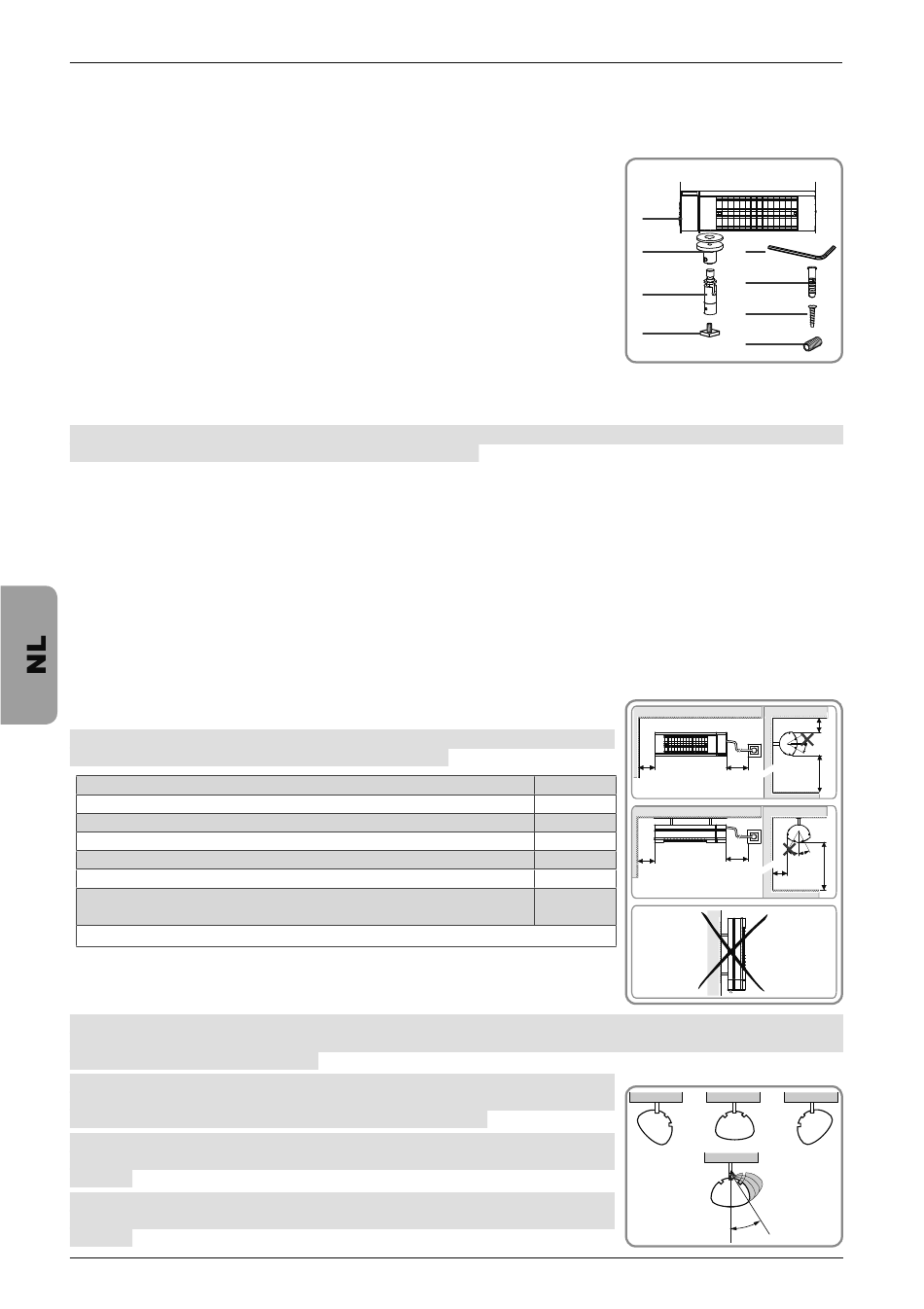

3. Installatie

3.1 Inhoud van de set

a. Heating Mod/Var Ramp RTS-HR1
b. Steunpoot x 2
c. Scharnierende verbinding x 2
d. "T"-steun x 2
e. Inbussleutel x 4
f. Plug x 2
g. Schroef x 2
h. Stiftschroef x 4

3.3 Installatievoorschriften

Opmerking: De Heating Mod/Var Ramp RTS-HR1 moet beschut tegen de weersomstandigheden en
buiten het bereik van kinderen geïnstalleerd worden.
- Installeer de Heating Mod/Var Ramp RTS-HR1 nooit nabij metalen oppervlakken; deze kunnen
het ontvangstbereik beperken.
- Installeer het apparaat nooit dichtbij brandbare voorwerpen zoals gordijnen, enz.
- Als de Heating Mod/Var Ramp RTS-HR1 onder een zonnescherm is geplaatst, zorg dan dat het
doek ervan op de minimaal voorgeschreven afstand van de verwarming blijft als het scherm open
of gesloten is.
- Controleer het ontvangstbereik voordat u de Heating Mod/Var Ramp RTS-HR1 bevestigt.
- Het ontvangstbereik kan worden beperkt door de regelgeving inzake draadloze apparaten.
- Als het apparaat buiten geïnstalleerd is, let dan op dat de stralingsopening met het beschermrooster
niet naar boven is gericht.
- Raak de Heating Mod/Var Ramp RTS-HR1 tijdens de werking en tijdens de afkoelingsperiode niet
aan.

3.4 Veiligheidsafstanden

Waarschuwing! Installeer het apparaat niet dichtbij stopcontacten,
verdeeldozen, schakelaars of elektrische kabels.
Gebruiksbereik (A)
Afstand tot de muur (B)
Afstand tot de muur (C)
Afstand tot het stopcontact (D)
Afstand tot het plafond of zonnescherm (E)
Minimum afstand tot de vloer (F)
Minimum afstand tot een brandbare stof
(type doek van zonnescherm)
Verticale montage verboden (G)

3.5 Montage van de Heating Mod/Var Ramp RTS-HR1

Waarschuwing! Infrarood halogeenlampen zijn gevoelig voor natriumhoudende stoffen. Vermijd
rechtstreeks contact met de huid (bijvoorbeeld met de vingers) omdat hierdoor de levensduur van de
verwarmingsbuis kan afnemen.
Waarschuwing! Controleer voor de installatie van de Heating Mod/
Var Ramp RTS-HR1 of voldaan is aan de veiliigheidsafstanden die
genoemd zijn in het hoofdstuk "Veiligheidsafstanden".
Opmerking: De Heating Mod/Var Ramp RTS-HR1 heeft 3 sleuven aan
de achterkant waarmee hij op 3 verschillende manieren geplaatst kan
worden.
Opmerking: Met behulp van de scharnierende verbindingen (c) kan
de Heating Mod/Var Ramp RTS-HR1 maximaal 30° extra gedraaid
worden.
26

3.2 Noodzakelijk gereedschap

- Boormachine,
- Boor Ø 6 mm
boormachine
- Steeksleutel 11 mm
- Hamer
- Inbussleutel 2 mm
1800 mm
Copyright © 2008 - 2009 Somfy SAS. All rights reserved.
a
voor
b
c
d
Plafond of zonnescherm
B
30°
300 mm
Plafond
350 mm
100 mm
B
300 mm
700 mm
G
Installatiegids
e
f
g
h
E
A
D
F
Vloer
D
A
C F
Vloer
Max. 30°
