Heating Mod/Var Ramp RTS-HR1
son revendeur pour toute information complémentaire.
4. Câblage
Attention ! Se conformer aux normes et à la législation en vigueur lors de l'installation.
S'assurer que la puissance totale de la (ou des) lampe(s) de chauffage connectée(s) au Heating
Mod/Var Ramp RTS-HR1 ne dépasse(nt) pas 2000 W.
La ligne doit être protégée au moins par un fusible retardé 16 A.
Les câbles d'alimentation défectueux ne peuvent être remplacés que par le fournisseur, son service
clientèle ou par un personnel qualifié, pour éviter tout danger.
- Connecter le Heating Mod/Var Ramp RTS-HR1 sur une prise 230V disponible.

5. Mise en service

La mise en service du Heating Mod/Var Ramp RTS-HR1 s'effectue à l'aide d'un point de commande
RTS.
Pour un usage plus précis et optimisé du Heating Mod/Var Ramp RTS-HR1, Somfy recommande
d'utiliser un point de commande de la gamme Telis Mod/Var RTS.
Attention ! Si l'installation est composée de plusieurs Heating Mod/Var Ramp RTS-HR1, un seul
Heating Mod/Var Ramp RTS-HR1 doit être alimenté à la fois !
Attention ! Ne pas utiliser de point de commande de type Inis RT/RTS pour effectuer la mise en
service ! Ces points de commande ne sont pas adaptés pour réaliser la mise en service.

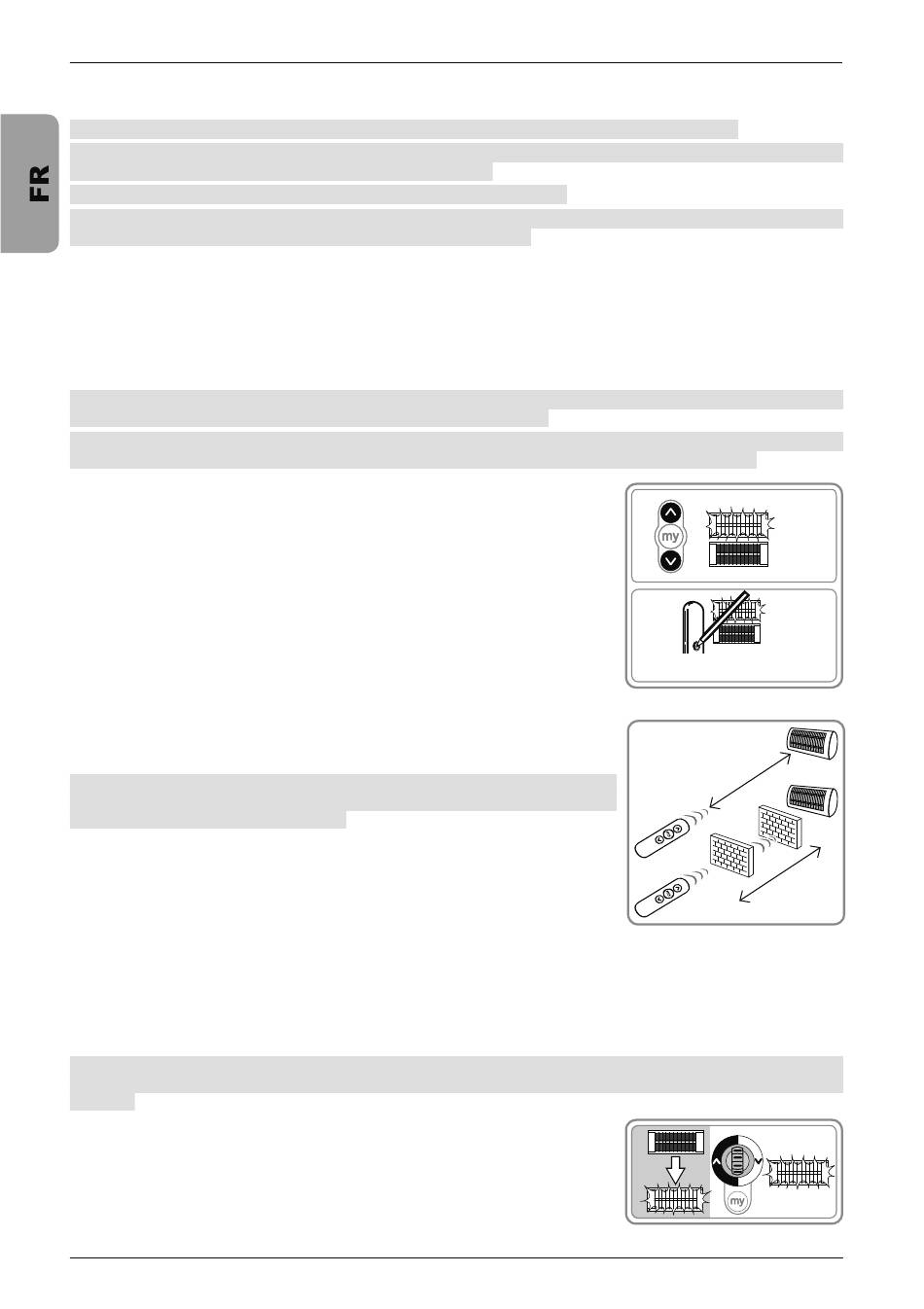

5.1 Enregistrement d'un point de commande RTS

1) Appuyer en même temps sur les touches Montée et Descente du
point de commande RTS jusqu'à ce que la lampe de chauffage
s'allume puis s'éteigne.
2) Faire un appui bref sur le bouton PROG du point de commande RTS : la
lampe de chauffage s'allume puis s'éteint de nouveau pour indiquer
que le point de commande RTS est enregistré dans le Heating Mod/
Var Ramp RTS-HR1.

6. Utilisation

Le bâtiment dans lequel le produit est utilisé peut réduire la portée radio. La portée radio est :
X = 200 m en champ libre
Y = 20 m à travers 2 murs en béton.
Attention ! L'utilisation d'appareil radio (par exemple un casque radio
hi-fi) utilisant la même fréquence peut engendrer des interférences et
réduire les performances du produit.
Avant de changer la direction du rayonnement, éteindre l'appareil et
attendre la fin de sa période de refroidissement.
Ne jamais laisser Heating Mod/Var Ramp RTS-HR1 sans surveillance
pendant son utilisation !
Ne pas couvrir le Heating Mod/Var Ramp RTS-HR1 pendant son fonctionnement et attendre la fin de
sa période de refroidissement pour éviter tout risque d'incendie !
Le Heating Mod/Var Ramp RTS-HR1 permet d'utiliser 3 niveaux de chauffage différents :
• La lampe de chauffage chauffe à 33 % de sa puissance,
• La lampe de chauffage chauffe à 66 % de sa puissance,
• La lampe de chauffage chauffe à 100 % de sa puissance.
Rappel : La puissance de chauffage favorite du Heating Mod/Var Ramp RTS-HR1 est réglée en
sortie d'usine à 33 % de la puissance maximale. Cette position favorite peut être modifiée selon les
besoins.

6.1 Avec un point de commande RTS de la gamme Mod/Var

1) Pour allumer la rampe de chauffage :
- Appuyer sur la touche Montée.
4
1
2
1
