INSTALLATEUR : Ce manuel doit être confié aux personnes responsables de l'utilisation et du fonctionnement.
PROPRIÉTAIRE : Veuillez conserver ce manuel à titre de référence.
Communiquez avec votre détaillant pour les questions concernant l'installation, l'utilisation, ou l'entretien.
AVIS : NE JETEZ PAS CE MANUEL

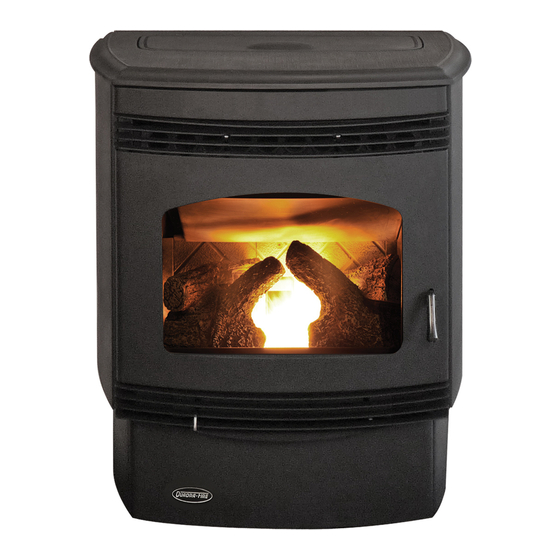

APPAREIL SANTA FE À
GRANULÉS
MODÈLE NUMÉRO :
SANTAFE-C
AVERTISSEMENT
Vérifiez les codes de construction du bâtiment avant
l'installation.
•
L'installation DOIT être en conformité avec les codes
et réglementations locaux, régionaux, provinciaux et
nationaux.
•
Consultez les organismes professionnels du bâtiment, les
pompiers ou les autorités compétentes locales concernant
les restrictions, l'inspection des installations et la délivrance
des permis de construire.
L'installation et l'entretien de cet appareil doivent être effectués par des
techniciens autorisés. Hearth & Home Technologies recommande des
professionnels formés dans les usines de HTT ou certifiés NFI.
1
Manuel du propriétaire
Entretien et utilisation
AVERTISSEMENT
R
Veuillez lire entièrement ce manuel avant
d'utilisation de ce chauffage d'ambiance à
granulés. Le non-respect de ces instructions
risque de provoquer des dommages, des
blessures, voire la mort.
•
Ne pas entreposer ni utiliser de l'essence ou d'autres
vapeurs ou liquides inflammables à proximité de cet
appareil ou de tout autre appareil électrique.
•
Ne brûlez AUCUN déchet ou liquide inflammable tel que
de l'essence, du naphte ou de l'huile de moteur dans la
pièce où se trouve l'appareil.
•
Ne chauffez pas excessivement – Si l'appareil de
chauffage ou le carneau devient rouge, le feu est trop
intense. Un chauffage excessif annulera votre garantie.
•
Respectez les dégagements spécifiés pour les matériaux
inflammables.
Le non-respect de ces consignes peut déclencher un incendie.
AVERTISSEMENT
•
Ne pas toucher la vitre avant qu'elle ne soit refroidie.
•
Ne laissez JAMAIS les enfants toucher la vitre.
•
Éloignez les enfants.
•
SURVEILLEZ ATTENTIVEMENT les enfants présents dans
la pièce où le foyer est installé.
•
Avertir les enfants et les adultes des dangers associés aux
températures élevées.
•
La température élevée peut enflammer les vêtements ou
d'autres matériaux inflammables.
•
Éloignez les vêtements, meubles, rideaux ou autres
matières inflammables.
AVERTISSEMENT
Testé et approuvé pour les granulés de bois et le maïs égrené
uniquement. L'utilisation d'autres types de combustibles
entraîne l'annulation de la garantie.
NOTE : To obtain a French translation of this manual, please
contact your dealer or visit www.quadrafire.com
REMARQUE : Pour obtenir une traduction française de ce
manuel, veuillez contacter votre détaillant ou
visiter le www.quadrafire.com
FC7050-802G
SURFACES CHAUDES !
La vitre et les autres surfaces sont chaudes
pendant l'utilisation ET le refroidissement.
La vitre chaude peut provoquer des brûlures.
04/21
