1.3.1 Montage

Déposer l'appareil de la palette et le poser
au sol en le faisant glisser jusqu'à l'endroit
d'installation choisi.
Déposer le carter de protection du montant
en agissant sur les 6 vis.

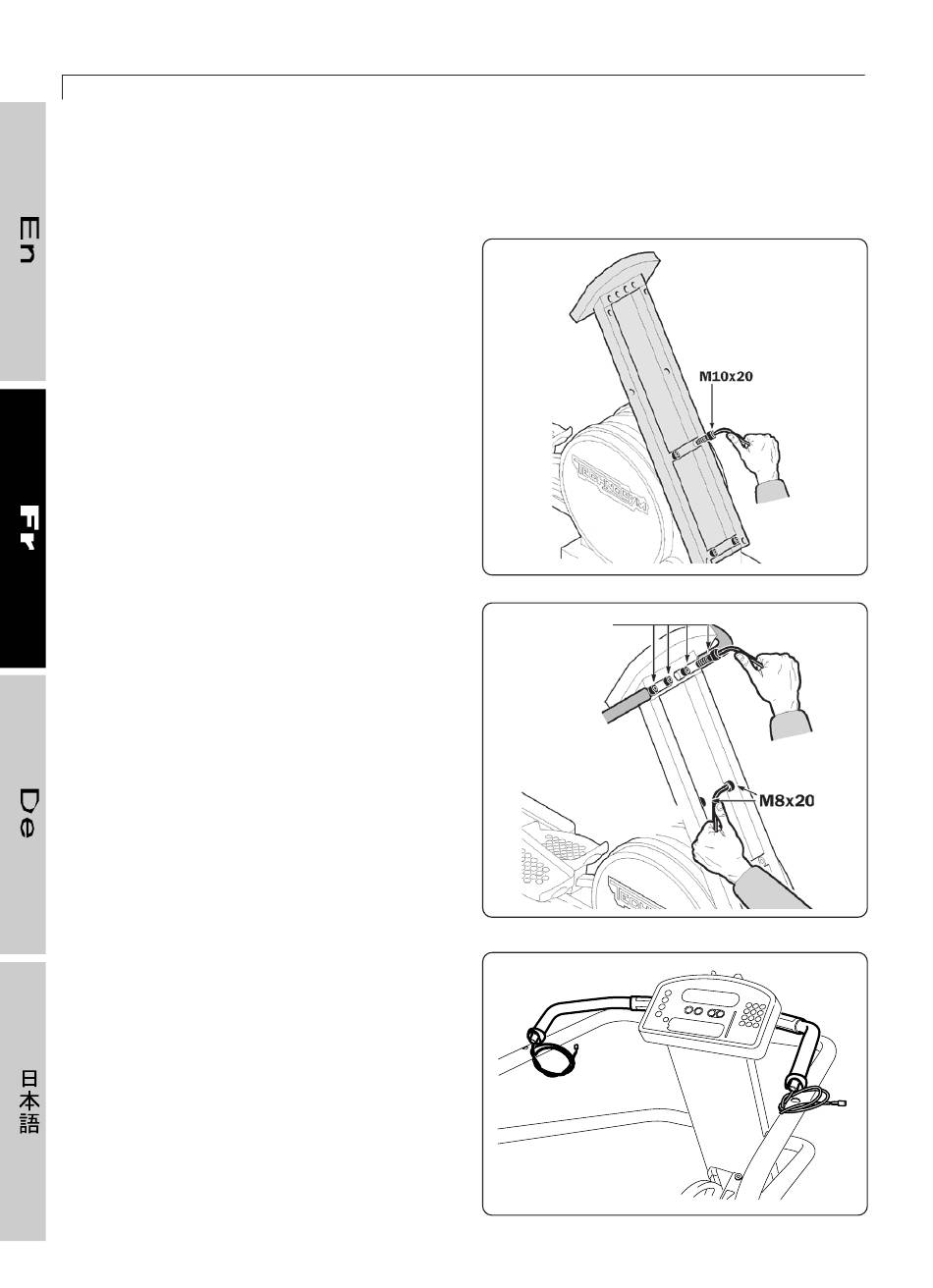

Appuyer le montant central sur le châssis
au niveau des 4 trous prépercés et le fixer
avec 4 vis M10x20. Ensuite, serrer à fond.
144rotex
Monter les cintres latéraux sur le montant
M8x16
central et les fixer avec 4 vis M8x16 et 2 vis
M8x20; pour faire coïncider les extrémités
des cintres avec les trous respectifs, forcer
légèrement au montage.
144-1
Appuyer le cintre supérieur sur les cintres
latéraux comme illustré sur la figure.
