- Page 1 19/11/09 9:05 Page 1 ASTRELL70 Motorisation à chaîne pour porte DE GARAGE pour tous types de porte (bois, fer, alu et PVC) Réf. 614970 Manuel d’installation, d’utilisation et de maintenance • pour porte basculante débordante et sectionnelle...
-
Page 2: Table Des Matières
notice_614970V1 19/11/09 9:05 Page 2 SOMMAIRE AVERTISSEMENTS GÉNÉRAUX INSTALLATION 1 • Contenu du kit 2 • Matériel nécessaire 2-1 • Outillage nécessaire (non fourni dans le kit) 3 • Analyse des risques (comment faire une installation conforme à la règlementation afin d’éliminer tout danger dû au mouvement de la porte) 3-1 •... -
Page 3: Avertissements Généraux
• L’automatisme ne doit pas être installé dans un local trop froid ou/et humide. • Installer toutes les commandes murales hors de portée des enfants. La société Avidsen ne pourra être tenue responsable en cas de dommage si l’installation n’a pas été faite comme indiquée dans cette notice. -
Page 4: Installation

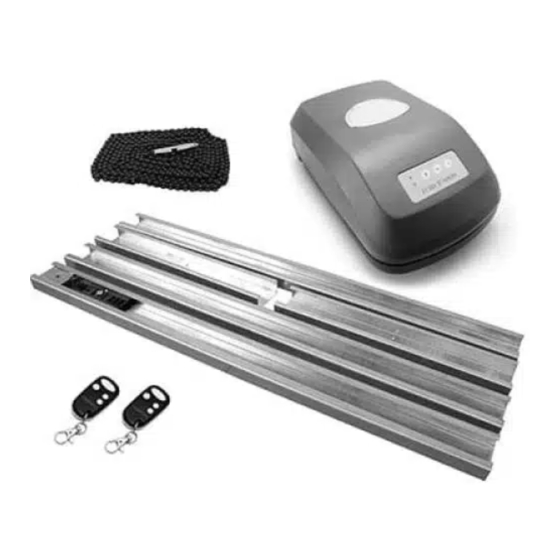

notice_614970V1 19/11/09 9:05 Page 4 INSTALLATION 1 • Contenu du kit Item Elément Quantité Item Elément Quantité MOTEUR KIT DE FIXATION BRAS/ PORTE Motorisation Patte de fixation porte Télécommande Axe de fixation du bras avec la fixation porte Goupille RAIL Partie frontale du rail KIT DE FIXATION BRAS/ CHARIOT Partie centrale du rail... -
Page 5: Matériel Nécessaire
L’automatisme de porte de garage AVIDSEN est un système à commande par impulsions, c'est-à-dire qu’une simple impulsion sur l’un des organes de commande (Télécommande, sélecteur à clé…) permet de mettre la porte en mouvement. -
Page 6: Les Règles De Sécurité
notice_614970V1 19/11/09 9:05 Page 6 Contrôles de sécurité sur la porte : • La porte motorisée est strictement réservée à un usage résidentiel. • La porte ne doit pas être installée dans un milieu explosif ou corrosif (présence de gaz, de fumée inflammable, de vapeur ou de poussière). -
Page 7: Fixation Des Éléments
notice_614970V1 19/11/09 9:05 Page 7 Risque de pincement et de cisaillement entre la porte basculante débordante et une porte piétonnière Il y a un risque de pincement et de cisaillement entre la porte basculante débordante et une porte piétonnière. Dans ce cas, il est obligatoire d’avoir un trou d’observation dans la porte piétonnière ou de fixer une butée au sol afin de s’assurer d’une distance de sécurité... -
Page 8: Assemblage Du Rail Et De La Motorisation
notice_614970V1 19/11/09 9:05 Page 8 4-1 • Assemblage du rail et de la motorisation • Assembler les éléments du rail. • Fixer la tête du rail. • Positionner et fixer la chaine. • Fixer le rail à la motorisation. rail •... - Page 9 notice_614970V1 19/11/09 9:05 Page 9 • Fixer la partie coudée du bras à la patte de fixation porte. • Fixer la partie droite du bras au chariot. chariot VUE DE DESSUS • Ouvrir totalement la porte et mesurer la distance D ; distance entre la porte en position fermée et le point de fixation sur la porte en position ouverte.
-
Page 10: Fixation De La Motorisation Assemblée Au Plafond Et Sur La Porte
notice_614970V1 19/11/09 9:05 Page 10 • Présenter la motorisation assemblée comme suit. • Assembler les 2 parties du bras (n’utiliser que la partie coudée si nécessaire) en fonction de la hauteur de fixation du rail (la mieux appropriée par rapport au plafond) de façon à respecter la côte A maxi. La côte A : A maxi (en cm) = 222 - D (222 : course total du chariot dans le rail / D : distance mesurée porte totalement ouverte) -
Page 11: Fixation Du Système De Débrayage Sur Le Chariot
notice_614970V1 19/11/09 9:05 Page 11 • Plier et fixer les accroches plafonds sur le rail en respectant la distance indiquée dans le schéma suivant et en s’assurant que le rail soit parfaitement horizontal. • Fixer au plafond à l’aide de vis et de chevilles adaptés aux matériaux en vérifiant qu’ils sont en mesure de supporter le poids de la motorisation et tout l’effort nécessaire à... -
Page 12: Réglages Et Mise En Fonctionnement
notice_614970V1 19/11/09 9:06 Page 12 5 • Réglages et mise en fonctionnement ATTENTION ! Pour éviter tout danger mortel, ne pas rester sous l’automatisme de garage lors des opérations de réglages. Le test et le réglage de l’automatisme de garage se fait en 6 étapes : Etape1 : Réglage de la fin d’ouverture Etape2 : Réglage de la fin de fermeture Etape3 : Réglage du la puissance en ouverture... -
Page 13: Réglage De La Puissance En Fermeture
notice_614970V1 19/11/09 9:06 Page 13 5-4 • Réglage de la puissance en fermeture rouge vert 1- Appuyer 6 secondes sur le bouton «P» jusqu’à ce que les LED rouge et verte restent allumées. 2- Appuyer sur les boutons «+» et «-» pour ajuster le niveau de puissance pour la fermeture de la porte. Il y a 4 niveaux possible : le plus faible quand la LED verte clignote 1 fois (après l’appui sur + ou -) et le plus fort quand la LED verte clignote 4 fois. -
Page 14: Télécommandes Supplémentaires
notice_614970V1 19/11/09 9:06 Page 14 6-1 • Télécommandes supplémentaires Pour la programmation des télécommandes supplémentaires, se reporter au chapitre 5-5 de ce manuel d’installation. Notes : • Procéder de même pour toutes les autres télécommandes à programmer. • Il est possible de programmer au total jusqu’à 10 boutons de télécommande. 6-2 •... -
Page 15: Utilisation
notice_614970V1 19/11/09 9:06 Page 15 7 • Utilisation Notes importantes : • Ne pas utiliser l’automatisme avant que toute l’installation et les réglages soient complètement terminés et que les instructions de sécurité situées au début de ce manuel ont bien été lues. •... -
Page 16: Maintenance Et Entretien
notice_614970V1 19/11/09 9:06 Page 16 MAINTENANCE ET ENTRETIEN 1 • Aide à la résolution des pannes Symptôme Cause possible Solution L´automatisme de garage commence à La porte du garage est verrouillée. Déverrouiller la porte et réessayer. fonctionner mais s´arrête alors Le montage du mécanisme est incorrect. -
Page 17: Démolition Et Mise Au Rebut
notice_614970V1 19/11/09 9:06 Page 17 3 • Démolition et mise au rebut Cet automatisme de garage ainsi que son emballage sont constitués de différents types de matériaux dont certains doivent être recyclés et d’autres doivent être mis au rebut. Aucun des éléments ne doit être abandonné dans la nature ou jeté dans une poubelle domestique. Le démontage des éléments du kit, afin de séparer les différents matériaux, doit être fait par une personne qualifiée. -
Page 18: Caractéristiques Techniques
notice_614970V1 19/11/09 9:06 Page 18 CARACTÉRISTIQUES TECHNIQUES Bloc moteur Type Moteur 24Vac, réducteur avec engrenage et pignon Alimentation 230Vac Force de traction 600N Durée moyenne d’un cycle Puissance au couple nominal 120W Durée de fonctionnement assignée 10 minutes Nombre de cycle 50 cycles par jour Température de fonctionnement 0°C / +60°C... -
Page 19: Information Consommateur
Il est fortement conseillé de nous contacter, nos spécialistes sont à votre disposition pour vous conseiller. 2 • Que faire en cas de panne ? La société AVIDSEN dispose de deux services techniques, Assistance Téléphonique et Service Après Vente, afin d’assurer l’analyse d’une panne et la réparation de l’élément défectueux. -
Page 20: Déclaration De Conformité Ce
DECLARATION DE CONFORMITE CE (DIRECTIVES CEM 89/336/CE modifiée, BASSE TENSION 73/23CEE modifiée, MACHINE 98/37/CE et R&TTE 99/5/CE) SOCIETE (fabricant, mandataire, ou personne responsable de la mise sur le marché de l’équipement) Nom : S.A.S AVIDSEN Adresse : Node Park Touraine 37310 Tauxigny France IDENTIFICATION DE L’EQUIPEMENT...
