Attachez les câbles électriques avec du matériel de serrage tel
que montré dans l'illustration ci-dessous, pour qu'ils n'entrent
pas en contact avec la tuyauterie, et tout particulièrement du
côté de la haute pression.
Assurez-vous qu'une pression externe n'est appliquée au
bornier.
Lors de la pose du disjoncteur de fuite à la terre, veillez à ce qu'il
soit compatible avec l'onduleur (résistant aux parasites
électriques haute fréquence) pour éviter un déclenchement
inutile du disjoncteur de fuite à la terre.
Cette unité étant équipée d'un inverseur, l'installation d'un
condensateur à compensation de phase détériorera non seule-
ment l'effet d'amélioration du facteur puissance, mais entraînera
également un échauffement anormal du condensateur dû à des
ondes haute fréquence. N'installez donc jamais de condensa-
teur à compensation de phase.

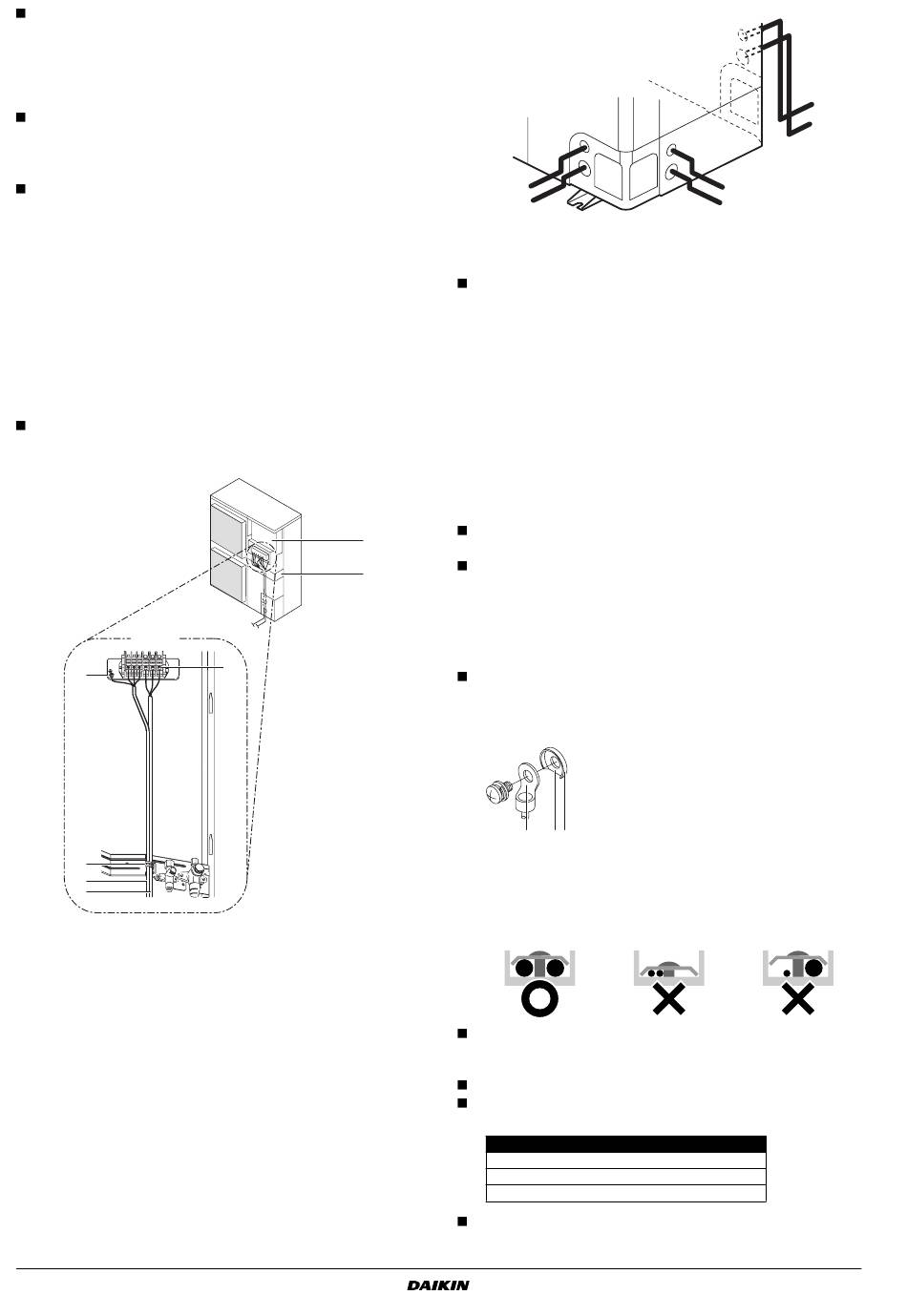

Fixez le câblage dans l'ordre montré ci-dessous.
1
Fixez le câble de terre à la plaque où se fixe la vanne d'arrêt
pour qu'il ne glisse pas.
2
Fixez le câble de terre à la plaque à laquelle s'attache la vanne
d'arrêt une fois de plus ainsi que le câblage électrique et le
câblage entre les unités.
Placez le câblage électrique pour que le couvercle frontal ne
monte pas quand on effectuera des travaux de câblage et
attachez-le fermement.
V3
3
4
5
6
1
Coffret électrique
2
Plateau de montage de la vanne d'arrêt
3
Terre
4
Attache à tête d'équerre
5
Câblage entre les unités
6
Approvisionnement énergétique et mise à la terre
Manuel d'installation
11
1
2
3
2
1
1
Approvisionnement en énergie et mise à la terre
2
Câblage entre les unités
Lorsque les câbles sont acheminés à partir de l'unité, un
manchon de protection pour les conduits (insertions GP) peut
être inséré dans le trou éjecteur.
1
Câble
2
Bague
3
Ecrou
4
Bâti
5
Flexible
A
Intérieur
B
Extérieur
Quand vous n'utilisez pas une conduite de câble, veillez à
protéger les câbles avec des tubes en vinyle pour éviter que les
coins du trou d'éjection ne coupent les câbles.
Respecter le schéma de câblage pour tous les travaux de
montage électrique.
Former les câbles et fixer fermement le couvercle pour que le
couvercle s'intègre correctement.
Précautions à prendre pour le câblage de l'alimentation
et entre les unités
Utiliser une borne du type épissure pour la connexion à la
planche à bornes de l'alimentation électrique. S'il est impossible
à utiliser pour des raisons inévitables, respectez les instructions
suivantes.
1
2
3
1
2 3
-
Ne pas connecter des câbles de sections différentes à la
même borne d'alimentation. (Un desserrage de la connexion
peut provoquer une surchauffe.)
-
Lors de la connexion de câbles de même section, les
raccorder selon l'illustration ci-dessous.
Utilisez le bon tournevis pour serrer les vis du bornier.
Les petits tournevis peuvent endommager la tête de la vis et
empêcher une fixation correcte.
Serrer trop fort les vis du bornier peut endommager les vis.
Voir le tableau ci-dessous pour les couples de serrage de vis de
bornier.
Couple de serrage (N•m)
M4 (X1M)
M5 (X1M)
M5 (EARTH)
Se référer aux instructions d'installation jointes à l'unité
intérieure pour le câblage des unités intérieures, etc.
2
1
(Voir figure 7)
Borne de pression ronde
Section découpée
Rondelle à collerette
1,2~1,8
2,0~3,0
3,0~4,0
RZQS71~125B7V3
Climatiseurs de la série Split
4PW32097-1
