Manuel d'installation - pages additionnelles
Avant installation
■ Cet équipement est conforme à la norme EN/CEI 61000-3-12 à condition que le courant de
court-circuit Ssc soit supérieur ou égal à la valeur Ssc du tableau 4 au point d'interface entre
l'alimentation de l'utilisateur et le système public. L'installateur ou l'utilisateur de l'équipement a
pour responsabilité, en consultation avec l'opérateur du réseau de distribution, si nécessaire, de
veiller à ce que l'équipement soit uniquement raccordé à une alimentation avec un courant de
court-circuit Ssc supérieur ou égal à la valeur Ssc du tableau 4.

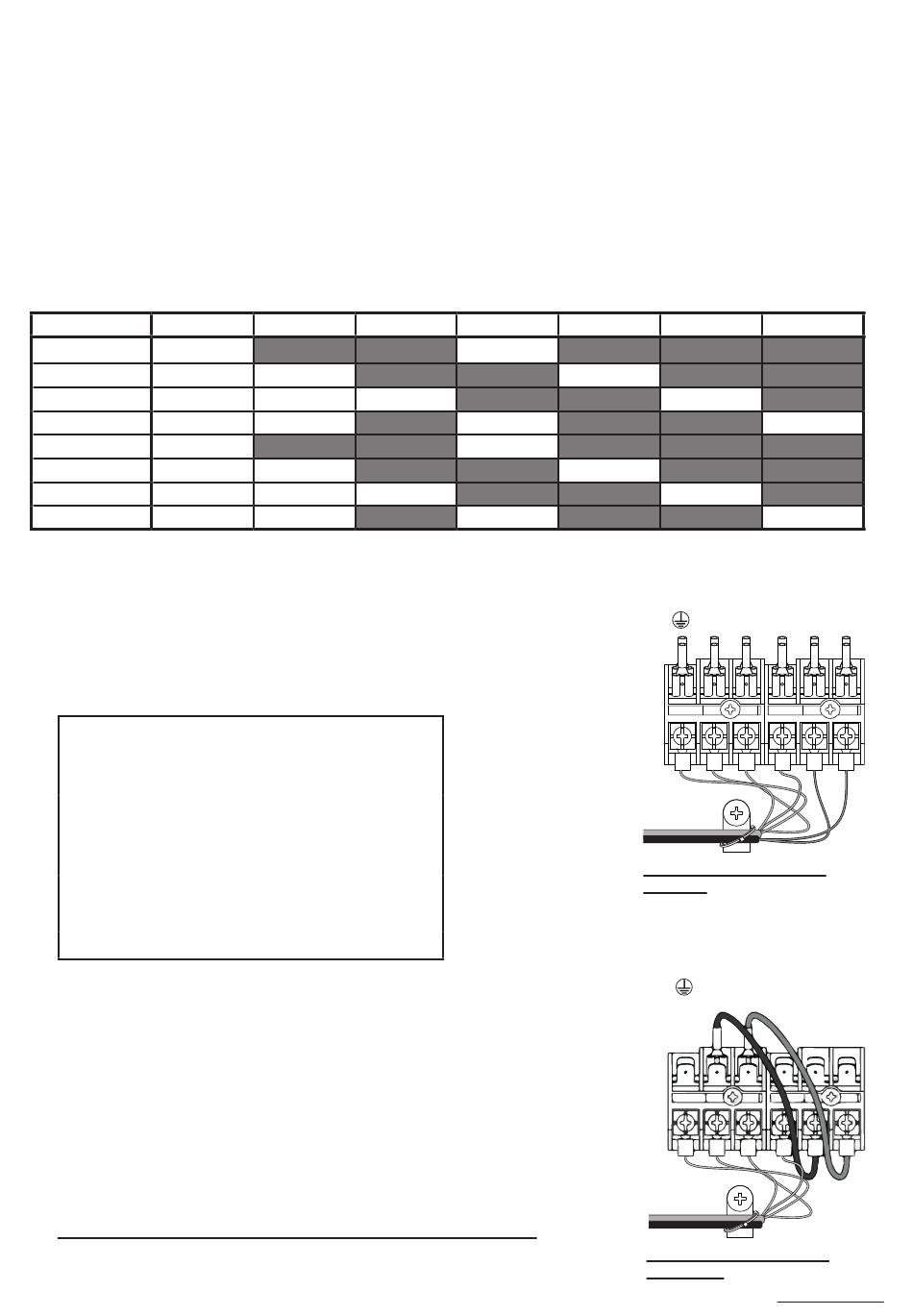

Tableau 4
Combinaisons FBQ35D
RZQG71L 2 (—)
RZQG100L
3 (2,31)
RZQG125L 4 (3,33)
RZQG140L 4 (3,33)
RZQSG71L
2 (1,10)
RZQSG100L 2 (1,65)
RZQSG125L 4 (3,33)
RZQSG140L 4 (3,33)
Exemple de câblage
■ Si la combinaison d'unités correspond à l'une de celles
définies dans le tableau 3, utilisez des alimentations
électriques séparées. (Voir figure 15.)
Tableau 3
1x FBQ35D + RXS35L
2 x FBQ60D + RR100/125B ou RQ100/125B
2 x FBQ71D + RR100/125B ou RQ100/125B
4 x FBQ50D + RZQ200C
3 x FBQ60D + RZQ200C
3 x FBQ71D + RZQ200C
2 x FBQ100D + RZQ200C
4 x FBQ60D + RZQ200C
2 x FBQ125D + RZQ200C
■ S'il s'agit d'une des combinaisons d'unités du tableau 4,
une alimentation électrique séparée peut être utilisée
conformément à la figure 15.
Si une alimentation électrique séparée est utilisée
conformément à la figure 15, il n'est pas nécessaire
de consulter l'opérateur du réseau de distribution.
■ Si une alimentation électrique commune doit être utilisée
pour les unités du tableau 4, le raccordement des unités
est conforme à la norme EN/CEI 61000-3-12
(b) Norme technique européenne / internationale définissant les seuils pour les
courants harmoniques produits par les équipements raccordés à des systèmes
basse tension, avec un courant d'entrée >16 A et ≤75 A par phase.
FBQ50D FBQ60D
— —
2 (1,30) —
3 (2,32) 2 (2,05)
3 (2,32) —
— —
2 (—) —
3 (2,32) 2 (2,05)
3 (2,32) —
(b)
FBQ71D FBQ100D
1 (—) —
— 1 (0,73)
— —
2 (2,05) —
1 (1,22) —
— 1 (—)
— —
2 (2,05) —
Nombre d'unités intérieures (Ssc [MVA])
.
FBQ125D FBQ140D
— —
— —
1 (0,74) —
— 1 (0,74)
— —
— —
1 (0,74) —
— 1 (0,74)
1 2 3 L N
Alimentations électriques
séparées
1 2 3 L N
Alimentations électriques
communes
3P426781-1
1/2
