OPERATING INSTRUCTIONS
BRUKSANVISNING
BETRIEBSANLEITUNG
MODE D'EMPLOI
JK20-690

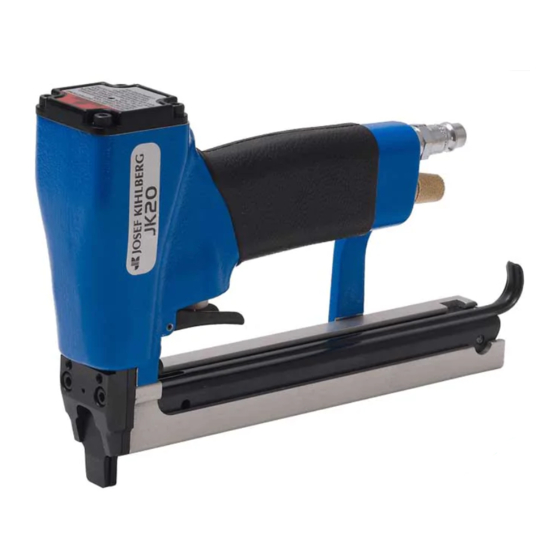

Pneumatic stapler
Pneumatiskt klammerverktyg
Pneumatisches Klammergerät
Agrafeuse pneumatique
Translation of original manual
Original bruksanvisning
Übersetzung der Originalbetriebsanleitung
Traduction du mode d'emploi original

Publicité

Table des Matières
loading

Sommaire des Matières pour Josef Kihlberg 160700

  • Page 1 From serie no 160700 Pneumatiskt klammerverktyg Från serienummer 160700 Pneumatisches Klammergerät Ab Serie-Nr. 160700 Agrafeuse pneumatique A partir du no de série 160700 Before using the tool, read the operating in- structions carefully. Läs igenom bruks- anvisningen noga innan du använder klammer- verktyget.
  • Page 2: Table Des Matières

    17th May 2006 (2006/42/EC) “Machine Guidelines“. According to norm: Tobias Lidevei ISO 12100:2010; EN 792-13+A1:2008 Agent for the publication of technical documentation: Josef Kihlberg AB, Industrigatan 37B, SE-544 50 HJO 02.16...
  • Page 3: General Information

    Josef Kihlberg JK20-690 GENERAL INFORMATION These operating instructions are intended to simplify CAUTION! familiarisation with the stapler and the possibilities of application for the intended purpose. The operating Used where there is instructions contain important information concerning danger to life and health.
  • Page 4: Safety Instructions

    Josef Kihlberg JK20-690 SAFETY INSTRUCTIONS Inform yourself! Original Read the operating JOSEF KIHLBERG instructions carefully. staples must be used exclusively! Protect yourself! Original Original JOSEF KIHLBERG When operating the spare parts must be stapler, wear eye, ear used exclusively! protection...
  • Page 5: Description

    Josef Kihlberg JK20-690 DESCRIPTION 4.1 DESIGN 1 Door 2 Trigger 3 Magazine lid 4 Compressed air connection 4.2 FUNCTION Stapler JK20-690 has only single shot firing without without safety yoke. Never fire staples into the air! 1. Single shot firing: Press the tool against the work piece.
  • Page 6: Initial Operation

    Josef Kihlberg JK20-690 INITIAL OPERATION 5.1 INSTALLATION The stapler is delivered without the compressed air connection nipple assembled. Assemble the nipple as following: 1. Take the stapler out of the box. Check that the nipple is the correct brand and fits your air sys- tem.
  • Page 7: Operating Instructions

    – Connect the tool to the compressed air line before loading staples. The max. allowed air pressure is 7 bar. – Always use Josef Kihlberg original staples JK690 with leg length 06 (1/4“ ) to 16 mm (3/8“). The correct type of staple is marked on the right side of the magazine.
  • Page 8: Preventive And Corrective Maintenance

    Josef Kihlberg JK20-690 PREVENTIVE AND CORRECTIVE MAINTENANCE Before all maintenance tasks on the stapler always first disconnect it from the air supply. 7.1 CLEANING THE STAPLER This stapler does not require special servicing. It only needs regular cleaning with a non-aggressive (non- corrosive) cleaner agent.
  • Page 9: Replace Feed Spring Or Pusher

    Josef Kihlberg JK20-690 7.3 REPLACE FEED SPRING – Remove the rear screw (Fig. 6/2). – Remove the two front screws (6/1) and remove the magazine (6/3). – Remove the magazine lid (6/4) towards the front. – Remove the pusher (6/6) and its spring (6/7).
  • Page 10: Trouble Shooting

    No staples when firing the tool. – Check that the right type of staples is being used and moves easily inside the rail. – Always use Josef Kihlberg original staples. – Check for jammed staples. – Check the feeder spring for defects. If necessary replace.
  • Page 11: Tekniska Data

    är tillverkad enligt följande harmoniserande stan- darder: Produktionsansvarig: SS-EN ISO 12100:2010 och SS-EN 792-13 + A1:2008 Tobias Lidevei samt följer bestämmelserna enligt rådets direktiv: 2006/42/EG Behörig att ställa samman den tekniska dokumentationen: Josef Kihlberg AB, Industrigatan 37B SE-544 50 HJO 02.16...
  • Page 12: Allmänt

    Josef Kihlberg JK20-690 ALLMÄNT Denna manual är framtagen för att förenkla kännedom FÖRBUD! om klammerverktyget och dess handhavande och applikationer. Manualen innehåller viktig information Symbolen används vid angående säkerhet, korrekt och effektiv användn- fara för liv och lem. ing. Genom att iakttaga denna information hjälper det till att förhindra olyckor och reducera reparationer...
  • Page 13: Säkerhetsföreskrifter

    Josef Kihlberg JK20-690 SÄKERHETSFÖRESKRIFTER Informera dig! Använd alltid Josef Läs igenom bruks- Kihlberg original anvisningen noga. klammer. Endast original- Skyddsutrustning! reservdelar från Bär skyddsutrustning för Original JOSEF KIHLBERG ögon och öron när du får användas! använder klammerverk- KIHLBERG I annat fall upphävs tyget garanti och övrigt ansvar...
  • Page 14: Beskrivning

    Josef Kihlberg JK20-690 BESKRIVNING 4.1 SAMMANSÄTTNING 1 Dörr 2 Avtryckare 3 Magasinslock 4 Nippel 4.2 FUNKTION Verktyget JK20-690 enkelskott avfyrning utan säker- hetsbygel. Avfyra aldrig i luften! 1. Enkelskotts-avfyrning: Placera verktyget först mot arbetsstycket. 2. Trycksedan på avtryckaren (fig.1/2). Varning! innan du häftar, säkerställ Fig.
  • Page 15: Idrifttagande

    Josef Kihlberg JK20-690 IDRIFTTAGANDE 5.1 INSTALLATION Klammerverktyget levereras med nippeln omonterad. Monteras enligt följande: 1. Tag ur verktyget ur kartongen och kontrollera att nippeln är av samma typ som används i luftins- tallationen. Applicera gängtejp eller gängtätnings vätska på nippeln. (Fig. 2/1).
  • Page 16: Användning

    – Koppla in verktyget till tryckluftssystemet före du laddar magasinet med klammer. Högsta tilllåtna tryck är 7 bar (100 psi). – Använd alltid Josef Kihlberg originalklammer för en säker funktion. JK690 med klammerlängd 06 (1/4“) till 16 mm (3/8“). – Den korrekta typ av klammer är märkt på magasi- nets vänstra sida.
  • Page 17: Förebyggande Och Avhjälpande Underhåll

    Josef Kihlberg JK20-690 FÖREBYGGANDE OCH AVHJÄLPANDE UNDERHÅLL Säkerställ att verktyget ej är inkopplat till tryckluftsystemet och att det är trycklöst vid underhållsabete. 7.1 RENGÖRING AV KLAMMERVERKTYGET Denna häftare behöver inget speciellt underhåll. Den behöver regelbunden rengöring med ett neutralt rengöringsmedel (ej frätande). Demontera inte några delar vid rengöring.
  • Page 18: Byte Av Drivare

    Josef Kihlberg JK20-690 7.3 BYTE FRAMMATARFJÄDER – Demontera skruv (Fig. 6/2) vid bakre infästning till magasin. – Demontera de två skruvarna (6/1) och ta bort ma- gasinet (6/3) från verktygskroppen. – Ta bort magasinslocket (6/4) framåt. – Demontera frammataren (6/6) och dess fjäder (6/7) .
  • Page 19: Felsökning

    Ingen klammer när du häftar – Kontrollera så att rätt sorts klammer används och att klammerstaven glider lätt på klammerbanan. – Andvänd endast Josef Kihlberg original klam- mer. – Kontrollera frammatarfjädern och frammataren så att den inte är defekt. Byt om den är skadad.
  • Page 20: Klammer

    Production Manager: bezieht, mit den geltenden Bestimmungen der Richtlinie des Rates vom 17. Mai 2006 (2006/42/EG)„Maschinen-Richtlinie“ übereinstimmt. Tobias Lidevei Berücksichtigte Normen: ISO 12100:2010; EN 792-13+A1:2008 Bevollmächtigte zur Herausgabe von technischen Unterlagen: Josef Kihlberg AB, Industrigatan 37B, SE-544 50 HJO 02.16...
  • Page 21: Allgemeines

    Josef Kihlberg JK20-690 ALLGEMEINES Diese Betriebsanleitung soll das Kennenlernen des VORSICHT! Gerätes und den bestimmungsgemässen Einsatz erleichtern. Die Betriebsanleitung enthält wichtige Wird verwendet bei Hinweise, wie das Gerät sicher, sachgerecht und wirt- Gefahren für Leben schaftlich einzusetzen ist. Das Einhalten der Hinweise und Gesundheit.
  • Page 22: Sicherheitsvorschriften

    Josef Kihlberg JK20-690 SICHERHEITSVORSCHRIFTEN Informieren Sie sich! Verwenden Sie nur Vor dem Gebrauch des Original-JOSEF Gerätes die Betriebsan- KIHLBERG Klammern. leitung sorgfältig lesen. Schützen Sie sich! Verwenden Sie nur Original Original-JOSEF Beim Arbeiten, Gehör- KIHLBERG-Ersatzteile! schutz und Schutzbrille tragen. Die Verwendung von...
  • Page 23: Beschreibung

    Josef Kihlberg JK20-690 BESCHREIBUNG 4.1 AUFBAU 1 Vorderplatte 2 Abzug 3 Magazindeckel 4 Druckluftanschluss 4.2 FUNKTIONSPRINZIP Das Klammergerät JK20-690 hat nur Einzelfeuerung ohne Sicherheitsbügel. Niemals Klammern in die Luft schiessen! 1. Einzelfeuerung: Das Geräte zuerst auf das Werkstuck setzen. 2. dann den Abzug betätigen (siehe Kapitel /2).
  • Page 24: Inbetriebnahme

    Josef Kihlberg JK20-690 INBETRIEBNAHME 5.1 INBETRIEBNAHME Das Klammergerät wird ohne montierten Druckluft- anschluss ausgeliefert. Druckluftanschluss fogender- massen montieren: 1. Klammergerät aus Verpackung entfernen. Druck- luftanschluss überprüfen, ob er mit dem Druckluft- system übereinstimmt. Gewinde des Anschlusses (Fig. 2/1) mit Dichtmasse sichern.
  • Page 25: Bedienung

    – Vor dem Laden der Klammern, Gerät an Druckluft- versorgung anschliessen. Den maximal zulässigen Luftdruck von 7,0 bar niemals überschreiten. – Immer Josef Kihlberg Originalklammern JK690 mit Schenkellängen von 6–16 mm verwenden. Der für das Gerät richtige Klammertyp ist auf der rechten Seite des Magazines angegeben.
  • Page 26: Wartung Und Instandsetzung

    Josef Kihlberg JK20-690 WARTUNG UND INSTANDSETZUNG Für alle Wartungs- und Instandset- zungsarbeiten, Klammergerät von der Druckluftzufuhr trennen. 7.1 REINIGUNG Dieses Klammergerät erfordert keine besondere War- tung. Regelmässig mit einem nicht-aggressiven (nicht korrosiven) Reinigungsmittel das Gerät reinigen. Für die Reinigung sind keine Teile zu entfernen! Prüfen Sie täglich das ordnungsgemässe...
  • Page 27: Magazinfeder Ersetzen

    Josef Kihlberg JK20-690 7.3 MAGAZINFEDER ERSETZEN – Gerät vom Luftanschluss trennen. – Hintere Zylinderschraube (Fig 6/2) lösen. – Zwei Zylinderschrauben (6/1) lösen und Magazin (6/3) entfernen. – Den Magazindeckel (6/4) ganz herausziehen. – Schieber (6/6) und dazugehörende Feder (6/7) entfernen.
  • Page 28: Störungsbehebung

    BEHEBUNG Beim Betätigen des Abzuges werden keine – Kontrollieren ob Original-Klammern verwendet Klammern ausgestossen werden. – Immer Josef Kihlberg Originalklammern ver- wenden. – Kontrollieren ob die Magazinfeder in Ordnung ist. Nötigenfalls ersetzen. – Kontrollieren ob der Schieberkolben in Ordnung ist. Nötigenfalls ersetzen.
  • Page 29 17 mai 2006 (2006/42/CE) “Directive pour machines“. Normes considerées: Tobias Lidevei ISO 12100:2010; EN 792+A1:2008 Le responsable pour la publication de la documentation tech- nique: Josef Kihlberg AB, Industrigatan 37B, SE-544 50 HJO 02.16...
  • Page 30: Instructions Générales

    Josef Kihlberg JK20-690 INSTRUCTIONS GÉNÉRALES Ces instructions de service doivent faciliter la con- PRUDENCE! naissance de l‘appareil et les possibilités d‘utilisation selon les règles. Les instructions de service contien- Utilisé si risque de mort nent d‘importants renseignements, à savoir comment ou d‘atteinte à...
  • Page 31: Instructions De Sécurité

    Josef Kihlberg JK20-690 INSTRUCTIONS DE SÉCURITÉ N‘utilisez que des Renseignez-vous! agrafes d‘origine Josef Avant l‘utilisation de Kihlberg! l‘appareil, consultez soigneusement le mode d‘emploi. N‘utilisez que des Protégez-vous! Original pièces de rechange Au cours du travail, d‘origine Josef Kihl- porter des protections...
  • Page 32: Description

    Josef Kihlberg JK20-690 DESCRIPTION 4.1 MODULES PRINCIPAUX Plaque frontale Gâchette Couvercle du chargeur Raccordement d‘air comprimé 4.2 FONCTIONNEMENT L’agrafeuse JK20-690 ne fonctionne que ácoup sim- ple, sans étrier de séurité. Ne jamais tirer des agrafes dans l’air! 1. Déclenchement unique: Commencez par placer Iòutil countre le matériel.
  • Page 33: Mise En Service

    Josef Kihlberg JK20-690 MISE EN SERVICE 5.1 MISE EN SERVICE L’agrafeuse est livrée sans raccord d’air comprimé installé. Installer le raccord de la manière suivante: 1. Sortir l’agrafeuse de l’emballage. Vérifier le rac- cord d’air comprimé pour voir s’il correspond avec le système d’air comprimé.
  • Page 34: Mode D'emploi

    Josef Kihlberg JK20-690 MODE D‘EMPLOI 6.1 CHARGEMENT DU MAGASIN AVEC Avant le raccordement de l’agrafeuse, il faut s’assurer que cette dernière n’est pas dirigée contre vous ou quelqu’un d’autre. – Avant de charger des agrafes, raccorder l’appareil à la conduite d’air comprimé. La pression maximale admissible de 7,0 bar ne doit jamais être franchie.
  • Page 35: Instruction De Service

    Josef Kihlberg JK20-690 INSTRUCTION DE SERVICE En tous cas d’entretien l’outil est d’abord à déraccorder de l’air compri- mé. 7.1 NETTOYAGE Cette agrafeuse pour fonds et côtés de cartons ne nécessite pas de maintenance particulière. Nettoyer la machine régulièrement avec un détergent non agressif (non corrosif).
  • Page 36: Remplacer Le Chargeur D'agrafes

    Josef Kihlberg JK20-690 7.3 REMPLACER LE CHARGEUR D‘AGRAFES – Séparer l’appareil du raccordement pneumatique. – Dévisser la vis à tête cylindrique arrière (Fig. 6/2). – Dévisser les deux vis à tête cylindriques (6/1) et retirer le chargeur (6/3). – Retirer complètement le couvercle du chargeur (6/4).
  • Page 37: Dépannage

    Josef Kihlberg JK20-690 DÉPANNAGE En tous cas dépannage l’outil est d’abord à déraccorder de l’air compri- mé. PANNE INTERVENTION Les agrafes ne sont pas éjectées lors de – Contrôler sur des agrafes originales sont em- l‘activation de la gâchette ployées.
  • Page 38 Josef Kihlberg JK20-690 SPARE PARTS KIT / RESERVDELAR SOM DELAR / ERSATZTEIL-SET / JEU DE PIÈCES O-ring Kit 143114 (all JK20 single shot tools) Pos. Part No. Part Name Benämning Antal Artikelnr. Qty. 972177 O-ring O-ring 972007 O-ring O-ring 972071...
  • Page 39: Ersatzteil-Set

    126038-RES Josef Kihlberg JK20-690 02.16...
  • Page 40: Explosionszeichnung

    Josef Kihlberg JK20-690 Parts list JK20-690 JK20-690 Teileliste JK20-690 When ordering please indicate Vid beställning var vänlig ange Bei Bestellungen immer part number artikelnummer Artikel-Nr. angeben Pos. Part No. Part Name Benämning Bennenung Quantity Artikelnr. Antal Artikel-Nr. Stückzahl 150436 Cylinder cap Lock för cylinder foder...
