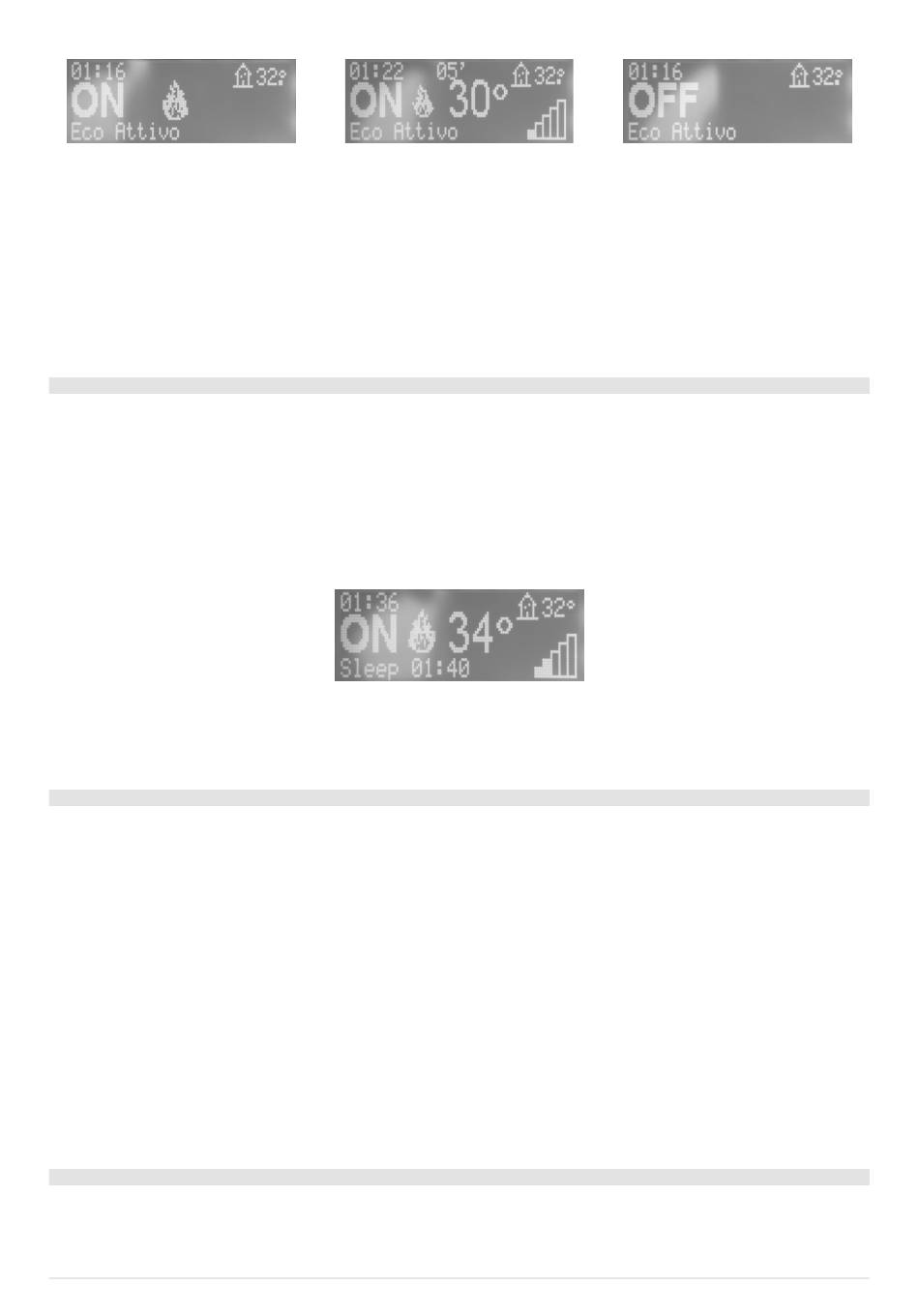

Fig. 11 - Eco actif 1
Fig. 12 - Eco actif 2
Fig. 13 - Eco actif 3
En haut de l'écran sont affichées les minutes pour indiquer le compte à rebours pour Eco Stop. La flamme se porte en P1 et elle y
reste jusqu'à l'expiration du temps « Temps Off Eco » programmé et, si les conditions sont encore satisfaites, elle passe à l'a phase
d'arrêt. Le comptage de l'arrêt depuis ECO se met à zéro si l'un des dispositifs retourne à appeler puissance.
À partir du moment où l'arrêt commence, sur le panneau s'affiche : Off - Eco Actif - flamme petite clignotante (voir Fig. 13).
Lorsque les conditions de poêle éteint sont atteintes, le panneau affiche OFF-ECO Actif avec un symbole de flamme éteint.
Pour le rallumage depuis ECO, les conditions suivantes doivent être satisfaites en même temps:
• Sonde ambiante - 1°C ou thermostat externe à contact fermé (pour au moins 20" afin d'éviter des faux rappels).
• Lorsque 5 minutes depuis le début de l'arrêt sont écoulées.

9.15 FONCTION SLEEP (MENU PRINCIPAL)

Sleep s'active uniquement avec le poêle allumé; il permet de configurer rapidement une heure à laquelle le produit doit s'éteindre.
Pour configurer Sleep, procéder comme suit:
• Entrer dans MENU
• Défiler avec les flèches <> jusqu'à la rubrique SLEEP
• Appuyer sur Menu
• Avec les touches + -, régler l'heure d'arrêt souhaitée.
Le panneau propose une heure d'arrêt de 10 minutes après l'heure actuelle, à régler avec la touche 4 jusqu'au jour suivant ( il est
donc possible de reculer l'arrêt jusqu'à un maximum de 23 heures et 50 minutes).
Fig. 14 - Sleep
Si j'active la fonction SLEEP avec TIMER activé, le premier a la prévalence et par conséquent, le poêle ne s'éteindra pas à l'heure
prévue par le timer mais à l'heure établie à partir du sleep, même si elle est postérieure à l'heure d'arrêt prévue par le timer.
9.16 RECETTE PELLETS (VOIR POINT H MENU SELECTION A PAG. 9)
Cette fonction sert à adapter le poêle aux pellets. En effet, vu que le marché propose de nombreux types de pellets, le fonctionne-
ment du poêle varie beaucoup en fonction de la qualité du combustible. Si les pellets ont tendance à se boucher dans le brasier à
cause d'un excès de chargement de combustible ou si la flamme est toujours haute même aux faibles puissances et, vice-versa si
la flamme est basse, il est possible de diminuer/augmenter l'apport de pellets dans le brasier:
Les valeurs disponibles sont:
-30 = Diminution de 30% par rapport à la configuration d'usine.
-25 = Diminution de 25% par rapport à la configuration d'usine.
-20 = Diminution de 20% par rapport à la configuration d'usine.
-15 = Diminution de 15% par rapport à la configuration d'usine.
-10 = Diminution de 10% par rapport à la configuration d'usine.
-5 = Diminution de 5% par rapport à la configuration d'usine.
0 = Aucune variation.
+5 = Augmentation de 5% par rapport à la configuration d'usine.
+10 = Augmentation de 10% par rapport à la configuration d'usine.
+15 = Augmentation de 15% par rapport à la configuration d'usine.

9.17 VARIATION RPM FUMEES (VOIR POINT I MENU SELECTION A PAG. 9)

Si l'installation présente des difficultés pour l'évacuation des fumées, (absence de tirage, voire pression dans le conduit), il est pos-
sible d'augmenter la vitesse d'expulsion des fumées et des cendres. Cette modification permet également de résoudre de manière
optimale l'ensemble d'éventuels problèmes de colmatage des pellets dans le brasier et la formation de sédiments dans le fond du
