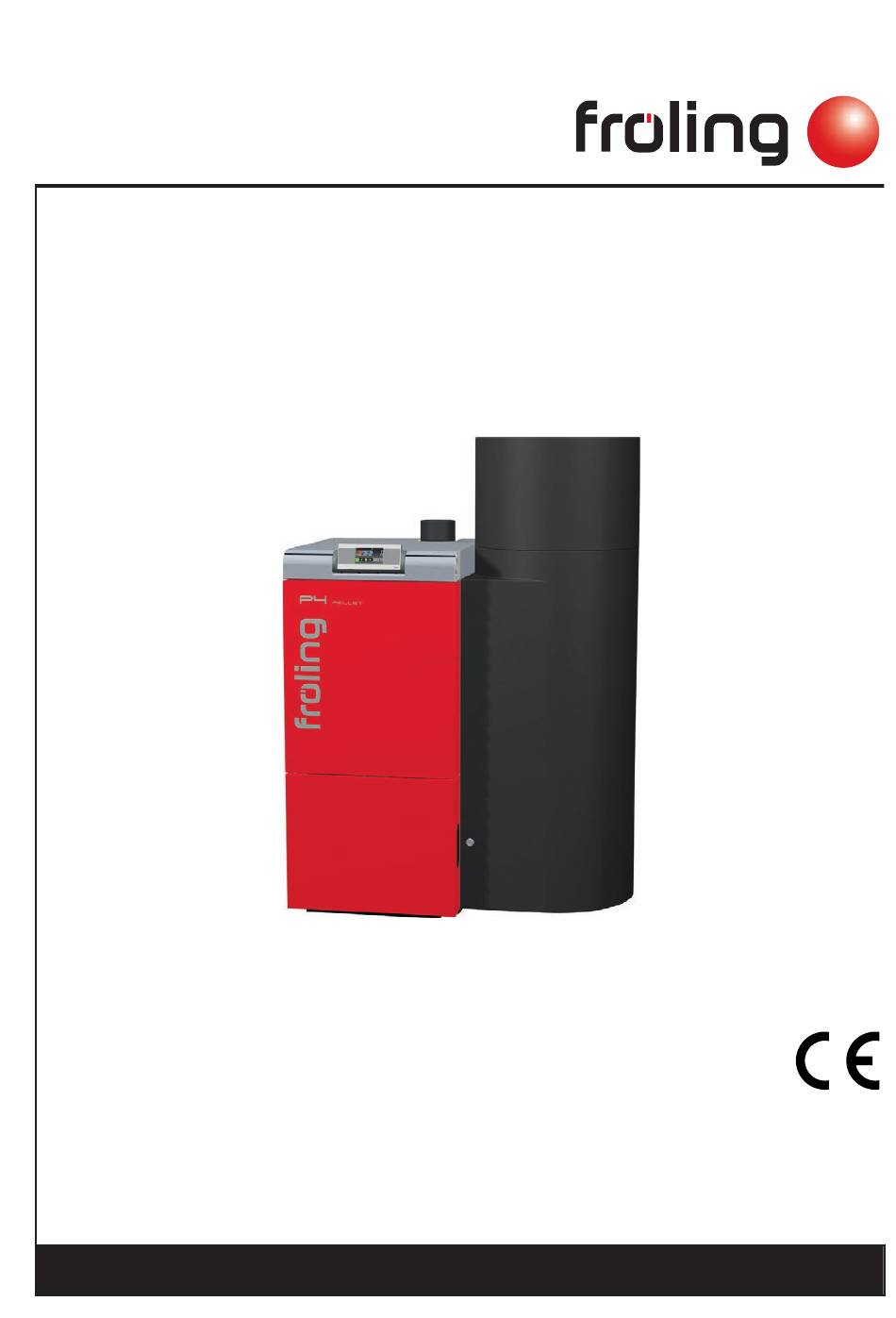

Mode d'emploi

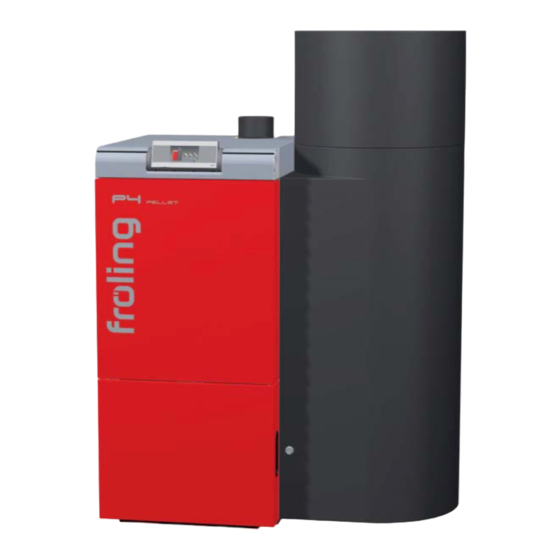

Chaudière à granulés P4 Pellet
Traduction du mode d'emploi d'origine en langue allemande pour l'utilisateur
Lire et respecter les instructions et les consignes de sécurité !
Sous réserve de modifications techniques, d'erreurs typographiques et d'impression !
B0870618_fr | Édition 06/11/2018
Froling SARL | F-67450 Mundolsheim, 1, rue Kellermann | www.froling.fr
Publicité
Table des Matières
Manuels Connexes pour Fröling P4
Sommaire des Matières pour Fröling P4
- Page 1 Mode d'emploi Chaudière à granulés P4 Pellet Traduction du mode d'emploi d'origine en langue allemande pour l'utilisateur Lire et respecter les instructions et les consignes de sécurité ! Sous réserve de modifications techniques, d'erreurs typographiques et d'impression ! B0870618_fr | Édition 06/11/2018...
-
Page 2: Table Des Matières
Vidage du cendrier (sur P4 Pellet 32/38/48/60/80/100/105) 3.4.3 Contrôle de la grille et de la chambre de combustion 3.4.4 Contrôle de l'état d'encrassement du tuyau de descente (P4 Pellet 48 et supérieure) Entretien de l'installation Consignes générales sur l'entretien Outils nécessaires Travaux d'entretien par l'exploitant 4.3.1... - Page 3 Surtempérature Pannes avec message de défaut 5.3.1 Procédure à suivre en cas de messages de défaut Acquittement du message de défaut Annexe Adresses utiles 6.1.1 Adresse du fabricant Service après-vente 6.1.2 Adresse de l'installateur Mode d'emploi P4 Pellet | B0870618_fr...
-
Page 4: Généralité
Généralité 1 Généralité Nous sommes ravis que vous ayez choisi un produit de qualité fabriqué par Froling. Ce produit est réalisé selon une technologie de pointe et est conforme aux normes et directives de sécurité actuellement en vigueur. Veuillez lire et respecter la documentation fournie et gardez-la toujours à proximité de l'installation. -
Page 5: Généralité Aperçu Du Produit P4 Pellet
Aperçu du produit P4 Pellet 1.1 Aperçu du produit P4 Pellet P4 Pellet avec récipient de stockage de granulés à séparateur à cyclone intégré Pavé de commande de la commande Lambdatronic P 3200 - Touch Témoin d'état (état de fonctionnement) : - VERT fixe : CHAUDIÈRE ALLUMÉE... - Page 6 Généralité Aperçu du produit P4 Pellet Décendrage P4 Pellet 8/15/20/25 Tiroir à cendres – échangeur de chaleur Tiroir à cendres – chambre de combustion Bac à cendres Décendrage P4 Pellet 32/38/48/60/80/100/105 : Cendrier - échangeur de chaleur Cendrier – chambre de combustion Vis de décendrage et mélangeur du nettoyage automatique de l'échangeur de chaleur...
-
Page 7: Sécurité
La situation dangereuse peut survenir, et si les mesures correspondantes ne sont pas observées, elle entraîne des blessures légères à modérées. REMARQUE La situation dangereuse peut survenir, et si les mesures correspondantes ne sont pas observées, elle entraîne des dommages matériels ou environnementaux. Mode d'emploi P4 Pellet | B0870618_fr... -
Page 8: Pictogrammes Utilisés
Sécurité Pictogrammes utilisés 2.2 Pictogrammes utilisés Les signaux d'obligation, d'interdiction et d'avertissement suivants sont utilisés dans la documentation et/ou sur la chaudière. Conformément à la directive Machines, les signaux apposés directement au niveau du point de danger de la chaudière avertissent des dangers immédiats ou indiquent le comportement à... -
Page 9: Consignes De Sécurité Générales
: ❒ Les indications et les consignes relatives aux variantes et aux valeurs minimales ainsi que les normes et les directives s'appliquant aux composants de chauffage dans le mode d'emploi doivent être observées. Mode d'emploi P4 Pellet | B0870618_fr... -
Page 10: Utilisation Conforme
❒ Seul un système d'évacuation de fumée fonctionnant parfaitement garantit le fonctionnement optimal de la chaudière. 2.4 Utilisation conforme La Chaudière à granulés P4 Pellet Froling est destinée exclusivement au chauffage d'eau de chauffage. Seuls les combustibles définis au paragraphe « Combustibles autorisés » peuvent être utilisés. -
Page 11: Combustibles Autorisés
❒ L'utilisateur doit tenir les personnes non autorisées, notamment les enfants, à distance de l'installation. Seul un utilisateur formé est autorisé à utiliser l'installation ! L'utilisateur doit en outre avoir lu et compris les instructions mentionnées dans la documentation. Mode d'emploi P4 Pellet | B0870618_fr... -
Page 12: Équipement De Protection Du Personnel Opérateur
Sécurité Équipement de protection du personnel opérateur 2.6 Équipement de protection du personnel opérateur Prévoir un équipement de prévention individuelle conforme aux prescriptions de prévention des accidents. ▪ Pour l'utilisation, l'inspection et le nettoyage : - vêtements de travail appropriés - gants de protection - chaussures rigides 2.7 Dispositifs de sécurité... -
Page 13: Risques Résiduels
(p. ex. allumage spontané de gaz de distillation lente / déflagration) et provoquer par la suite des accidents graves. Par conséquent : ❒ N'utiliser que les combustibles indiqués dans la section « Combustibles autorisés » de ce mode d'emploi. Mode d'emploi P4 Pellet | B0870618_fr... -
Page 14: Comportement En Cas D'urgence
Sécurité Comportement en cas d'urgence 2.9 Comportement en cas d'urgence 2.9.1 Surchauffe de l'installation Si malgré les dispositifs de sécurité, une surchauffe de l'installation se produit : REMARQUE ! Ne jamais désactiver l'interrupteur principal ni couper l'alimentation électrique ! ❒ Laisser toutes les portes de la chaudière fermées ❒... -
Page 15: Fonctionnement De L'installation
Le montage, l'installation et la première mise en service de la chaudière ne doivent être effectués que par un personnel qualifié et conformément aux instructions de montage ci-jointes. REMARQUE ! Voir les instructions de montage P4 Pellet REMARQUE Un haut rendement et, par là même, un fonctionnement efficace avec des émissions réduites, n'est garanti que si un personnel spécialisé... -
Page 16: Remplissage Du Silo À Granulés
Fonctionnement de l'installation Remplissage du silo à granulés 3.2 Remplissage du silo à granulés ATTENTION Lors du remplissage du silo lorsque la chaudière est en marche Risque de dommages matériels et de blessures associées ! Lors du remplissage du silo à combustible : ❒... -
Page 17: Chauffage De La Chaudière
REMARQUE ! Consulter le mode d'emploi de la commande de la chaudière ! 3.3.4 Arrêt de la chaudière ❒ Éteindre la chaudière en appuyant sur « Chaudière ARRET » ➥ Après la séquence d'extinction, la chaudière passe en état de fonctionnement « Chaudière arrêtée » Mode d'emploi P4 Pellet | B0870618_fr... -
Page 18: Coupure De L'alimentation Électrique
Fonctionnement de l'installation Chauffage de la chaudière ➥ L'unité de combustion est éteinte, le système d'extraction de la pièce et le système hydraulique restent activés 3.3.5 Coupure de l'alimentation électrique AVERTISSEMENT Lors de l'extinction de l'interrupteur principal en mode automatique : Risque de perturbation critique de la combustion pouvant entraîner des accidents très graves ! Avant d'éteindre l'interrupteur principal :... -
Page 19: Contrôler Le Niveau De Remplissage Du Cendrier Et Le Vider Si Nécessaire
3.4 Contrôler le niveau de remplissage du cendrier et le vider si nécessaire Vider les tiroirs à cendres (P4 Pellet 15-25) ou les cendriers (P4 Pellet 32-105) à des intervalles correspondant au besoin en énergie et à la qualité des granulés. À chacun de ces intervalles, il est recommandé... -
Page 20: Vidage Du Cendrier (Sur P4 Pellet 32/38/48/60/80/100/105)
Fonctionnement de l'installation Contrôler le niveau de remplissage du cendrier et le vider si nécessaire 3.4.2 Vidage du cendrier (sur P4 Pellet 32/38/48/60/80/100/105) Remarque : Si le cendrier est vidé, le compteur doit être réinitialisé à la valeur par défaut avant l'affichage de l'avertissement « Cendrier plein, vider svp ! » : Menu Système... -
Page 21: Contrôle De La Grille Et De La Chambre De Combustion
❒ Nettoyer la chambre de combustion en cas de fort encrassement. ⇨ Voir "Nettoyage du collecteur de fumée et de l'échangeur de chaleur" [Page 3.4.4 Contrôle de l'état d'encrassement du tuyau de descente (P4 Pellet 48 et supérieure) ❒ Contrôler l'état d'encrassement du tuyau de descente (1) entre le brûleur à vanne à... -
Page 22: Entretien De L'installation
Entretien de l'installation Consignes générales sur l'entretien 4 Entretien de l'installation 4.1 Consignes générales sur l'entretien DANGER Lors des interventions sur les composants électriques : Danger de mort par choc électrique ! Pour toute intervention sur les composants électriques : ❒... -
Page 23: Outils Nécessaires
Non compris dans la livraison : Raclette pour le nettoyage de surfaces planes Clé plate ou polygonale 13 mm Jeu de tournevis (cruciforme, à fente, Torx T20, T25, T30) Balayette ou brosse de nettoyage Aspirateur à cendres Mode d'emploi P4 Pellet | B0870618_fr... -
Page 24: Travaux D'entretien Par L'exploitant
Entretien de l'installation Travaux d'entretien par l'exploitant 4.3 Travaux d'entretien par l'exploitant ❒ Un nettoyage régulier de la chaudière prolonge sa durée de vie et est une condition requise pour garantir un fonctionnement sans défaillance. ❒ Recommandation : pour les travaux de nettoyage, utiliser un aspirateur à cendres. 4.3.1 Inspection Contrôle de la pression de l'installation ❒... -
Page 25: Contrôle Et Nettoyage Récurrents
➥ Recommandation : utiliser un aspirateur à cendres ❒ Déposer le couvercle intérieur de l'échangeur de chaleur. ❒ Nettoyer les tirages de fumée et la chambre de combustion qui se trouve en- dessous avec une brosse de nettoyage Mode d'emploi P4 Pellet | B0870618_fr... -
Page 26: Nettoyage Du Wos
❒ Sortir le support du WOS y compris les ressorts ❒ Nettoyer les tuyaux de l'échangeur de chaleur à l'aide de la brosse de nettoyage fournie P4 Pellet 15 P4 Pellet 20-38 P4 Pellet 48-60 P4 Pellet 80-105 ❒ Avant le remontage dans les tuyaux de l'échangeur de chaleur, contrôler que les ressorts du WOS sont correctement accrochés dans la tôle suspendue. -
Page 27: Nettoyage Du Conduit De Fumée
❒ Nettoyer le raccord entre la chaudière et la cheminée au moyen d'une brosse de ramoneur. ➥ En fonction du mode de pose des conduits de fumée et du tirage, il est possible qu'un nettoyage annuel ne suffise pas. ❒ Brancher le câble de raccordement du ventilateur d'extraction Mode d'emploi P4 Pellet | B0870618_fr... -
Page 28: Nettoyage Du Capteur De Fumées
Entretien de l'installation Travaux d'entretien par l'exploitant Nettoyage du capteur de fumées 1. Retirer le couvercle isolant et l’isolation thermique 2. Déposer la vis de fixation et extraire le capteur de fumée du conduit de fumée 3. Nettoyer la sonde de fumée avec un chiffon propre 4. -
Page 29: Entretien De L'échangeur De Chaleur À Condensation (En Option)
» avec la flèche vers le bas ❒ Activer le paramètre ➥ Le dispositif de nettoyage est activé pendant la durée réglée dans le paramètre « Temps de nettoyage condensat échangeur » (valeur par défaut 60 s - Condensat échangeur) Mode d'emploi P4 Pellet | B0870618_fr... -
Page 30: Contrôler L'évacuation De Condensat
Entretien de l'installation Entretien de l'échangeur de chaleur à condensation (en option) 4.4.2 Contrôler l'évacuation de condensat REMARQUE ! Si l'évacuation du condensat est bouchée, l'échangeur de chaleur à condensation se remplit de condensat et empêche ainsi la fumée de passer dans la cheminée, ce qui entraîne également des défauts dans la combustion. -
Page 31: Travaux D'entretien Par Le Technicien
être respectées. Dans ce contexte, nous attirons l'attention sur le fait qu'en Autriche, les installations industrielles d'une puissance calorifique nominale de 50 kW et plus doivent être contrôlées tous les ans, conformément à la réglementation sur les systèmes de combustion. Mode d'emploi P4 Pellet | B0870618_fr... -
Page 32: Contrôle Et Nettoyage De La Grille De Combustion
❒ Éteindre la chaudière et la laisser refroidir ❒ Débrancher l'alimentation électrique de la chaudière P4 Pellet 15-25 P4 Pellet 38-100 P4 Pellet 15-25 : ❒ Ouvrir la porte isolante et la porte pour les cendres ❒ Faire sortir le tiroir à cendres P4 Pellet 38-100 : ❒... -
Page 33: Nettoyer Le Capteur De Débit
2,1 kg P4 Pellet 80/100 8,3 kg P4 Pellet 32/38 2,9 kg P4 Pellet 80/100 – grille en 9,6 kg 3 parties ❒ Tirer l'arbre vers le bas et l'enclencher par l'avant ➥ Ce faisant, pousser la grille vers le haut ❒... -
Page 34: Nettoyage De La Sonde Lambda
Entretien de l'installation Travaux d'entretien par le technicien ❒ Démonter le capteur de débit ❒ Nettoyer délicatement au pinceau fin les deux sondes du capteur de débit REMARQUE ! Monter le capteur de débit comme illustré pour éviter tout dysfonctionnement. 4.5.3 Nettoyage de la sonde lambda ❒... -
Page 35: Mesure D'émissions Par Un Ramoneur Ou Organisme De Contrôle
❒ Allumer la chaudière en appuyant sur « Chaudière MARCHE » ➥ Le mode automatique est activé. L'installation de chauffage est régulée en mode automatique par la commande selon le mode de fonctionnement réglé Mode d'emploi P4 Pellet | B0870618_fr... -
Page 36: Démarrage De La Mesure Des Émissions
Entretien de l'installation Mesure d'émissions par un ramoneur ou organisme de contrôle 4.6.2 Démarrage de la mesure des émissions ❒ Dans l'écran de base, activer le « Mode ramoneur » ❒ Dans le menu, sélectionner le moment suivant : immédiat ❒... -
Page 37: Résolution Des Problèmes
Dès que la température chute en dessous de 75 °C environ, le limiteur de température de sécurité peut être déverrouillé mécaniquement : ❒ Dévisser le capuchon du limiteur de température de sécurité. ❒ Déverrouiller le STB en faisant pression avec le tournevis Mode d'emploi P4 Pellet | B0870618_fr... -
Page 38: Pannes Avec Message De Défaut
Résolution des problèmes Pannes avec message de défaut 5.3 Pannes avec message de défaut En cas de présence d'un défaut qui n'a pas encore été supprimé : ❒ La DEL d'état indique le type de panne. - Orange clignotante : avertissement - Rouge clignotante : erreur ou alarme ❒... -
Page 39: Acquittement Du Message De Défaut
❒ Appuyer sur le « symbole Annuler » ➥ La DEL d'état est allumée ou clignote en vert (en fonction de l'état de fonctionnement). - Vert en continu : Chaudière allumée - Vert clignotant : Arrêt chaudière Mode d'emploi P4 Pellet | B0870618_fr... -
Page 40: Annexe
Annexe Adresses utiles 6 Annexe 6.1 Adresses utiles 6.1.1 Adresse du fabricant FRÖLING Heizkessel- und Behälterbau GesmbH Industriestraße 12 A-4710 Grieskirchen AUSTRIA TEL 0043 (0)7248 606 0 FAX 0043 (0)7248 606 600 EMAIL info@froeling.com INTERNET www.froeling.com Service après-vente Austriche 0043 (0)7248 606 7000 Allemagne 0049 (0)89 927 926 400 Partout dans le monde...
