VÉRIFICATION ET ALIGNEMENT DU COUTEAU
DIVISEUR ET LA LAME

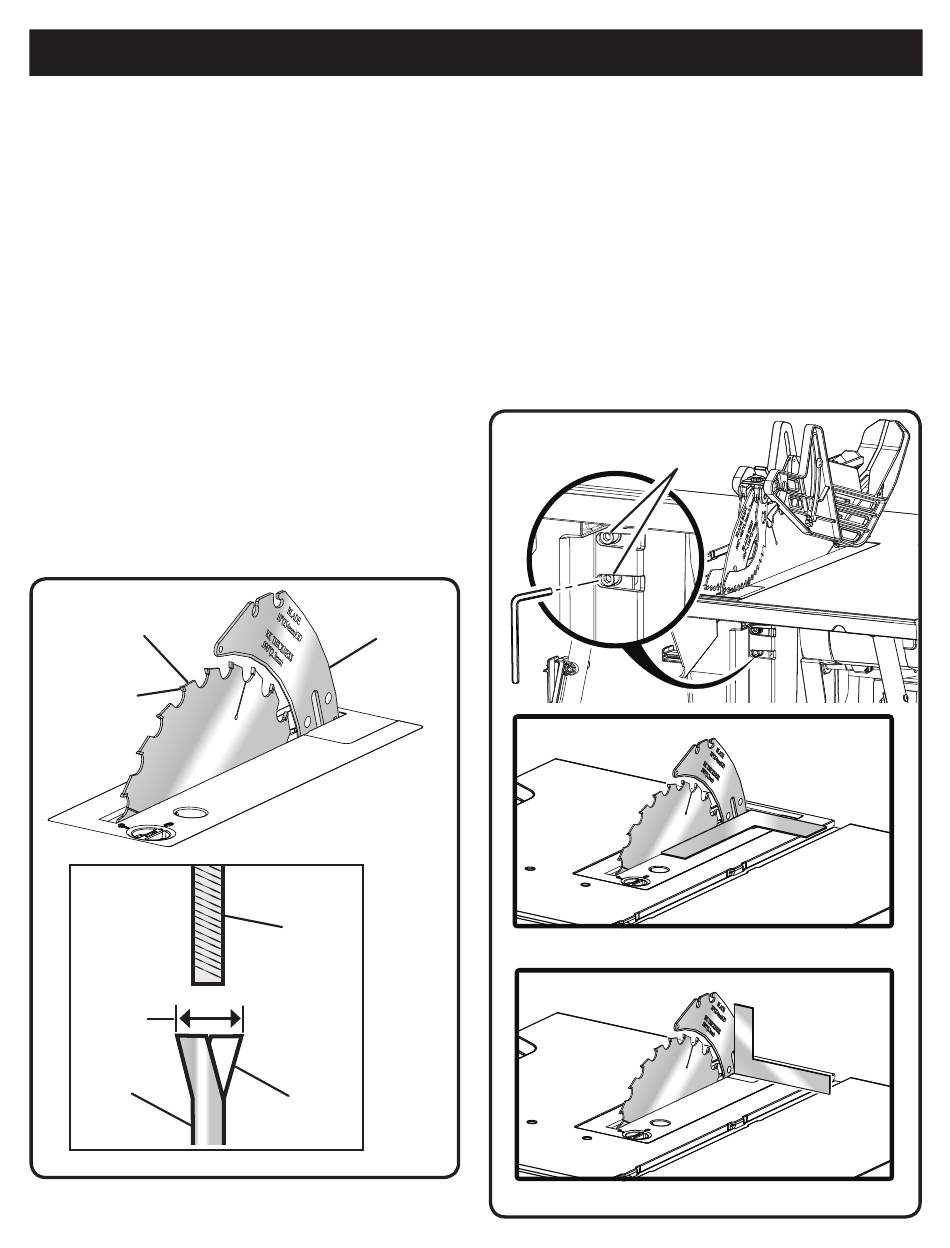

Voir les figures 22 et 23.
Vérification de l'alignement du couteau diviseur :
 Débrancher la scie.
 Élever la lame de scie en tournant le volant de réglage de
hauteur / biseau vers la droite.
 Régler l'angle du biseau à 0° et verrouiller le levier de blocage
du biseau.
 Relever le ensemble de protège-lame.
 Pour vérifier l'alignement horizontal, placer une équerre
de charpentier ou un bord droit contre le corps de la lame
de scie et le couteau diviseur. L'équerre de charpentier
doit toucher le corps de la lame et le couteau diviseur
uniformément et sans écart. Vérifier l'alignement des deux
côtés du corps de la lame.
NOTE : Le trait ou la largeur de chaque dent est plus large
que le corps de la lame. Lorsque le couteau diviseur est
correctement aligné, il sera centré sur la largeur du trait.
 Pour vérifier l'alignement vertical, placer une équerre de
charpentier à côté du couteau diviseur. Le bord de l'équerre
et le couteau diviseur doivent être parallèles.
CORPS DE
LA LAME
DENT DE
LAME
LARGEUR
DU TRAIT
CORPS DE
LA LAME
ASSEMBLAGE
COUTEAU
FENDEUR
COUTEAU
FENDEUR
DENT DE
LAME
Fig. 22
24 − Français
Si le couteau diviseur n'est pas alignée sur la lame, un réglage
est nécessaire. Le couteau diviseur doit être dans l'alignement
de l'avant vers l'arrière (horizontalement) et le dessus pour
inférieure (verticalement).
Réglage (horizontale et verticale) :
 Relever la lame au hauter maximum.
 Relever le ensemble de protège-lame.
 Vue de arrière le scie, desserrer le vis le support de montage.
 Repositionner le couteau diviseur à ce que la lame soit
parfaitement alignée sur le couteau diviseur.
 Une fois la garde correctement alignée, reserrer fermement
l'écrous.
 Vérifier de nouveau l'alignement et continuer à ajuster
effectuer les réglages éventuels.
VIS
PRÉCISION HORIZONTALE
PRÉCISION VERTICALE
Fig. 23
