INSTALLER L'ENTRETOISE

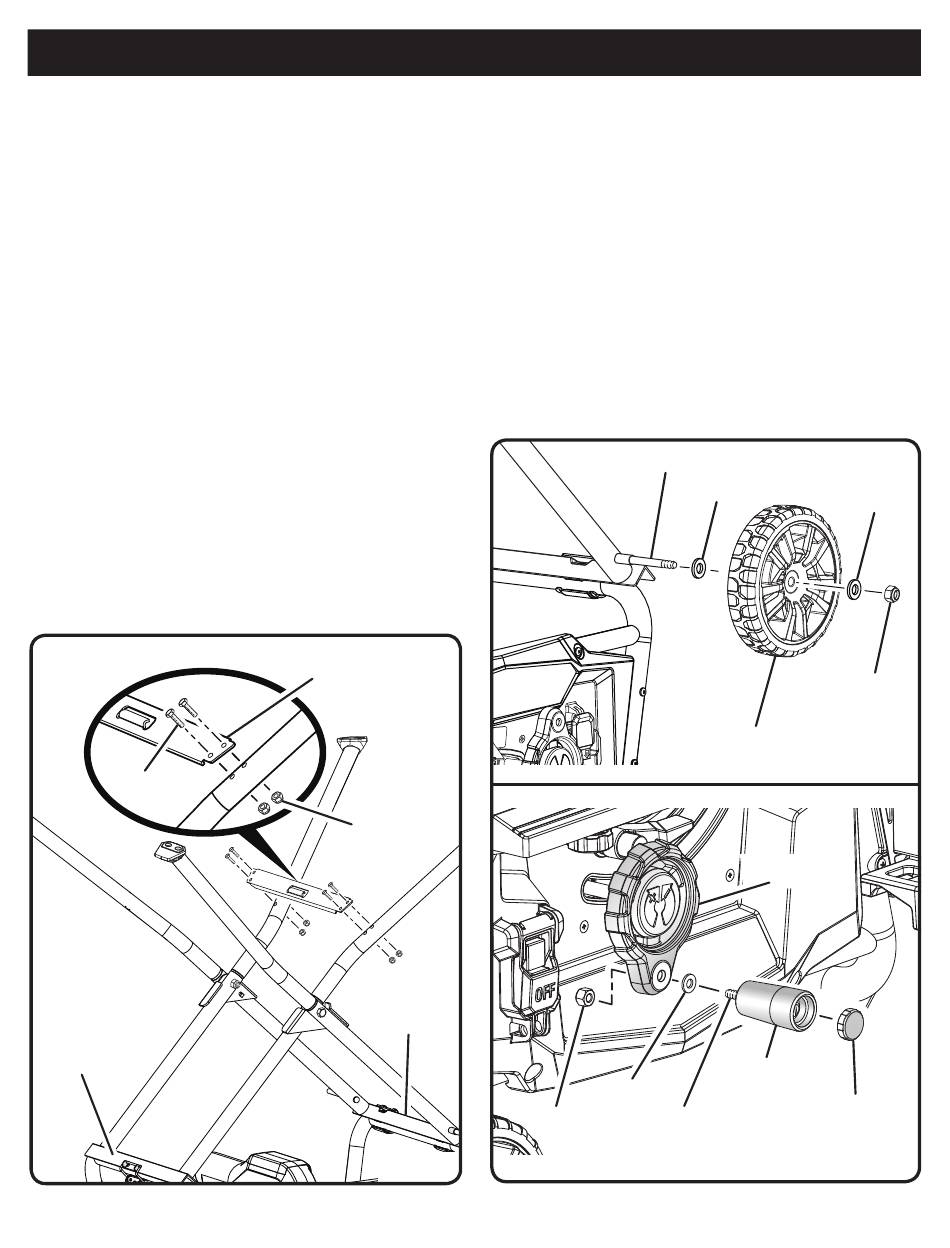

Voir la figure 10.
Localiser les pièces suivantes :
Écrou de blocage (M5) ....................................................4
Boulon (M5 x 35 mm) ......................................................4
Entretoise .........................................................................1
 Placer l'entretoise dans la position illustrée, en alignant les
trous de l'entretoise avec les trous de la partie inférieure du
support.
 Glisser chacun des quatre boulons dans les trous de
l'entretoise et ceux des pattes.
 Placer un écrou de blocage sur chaque boulon. Bien serrer
l'écrou à l'aide d'une clé à douilles et douilles de 8 mm.
INSTALLATION DES ROULETTES DANS LE
SUPPORT
Voir la figure 11.
Localiser les pièces suivantes :
Meule ...............................................................................2
Rondelle (OD16 x ID8 x 2t) ..............................................4
Écrou de blocage (M8) ....................................................2
 Glisser une rondelle, une roue et une autre rondelle sur
chaque essieu.
 Visser un écrou de blocage sur l'essieu et bien serrer à l'aide
d'une clé de 13 mm.
BOULON
SUPPORT DE
FIXATION
INTÉRIEUR
ASSEMBLAGE
ENTRETOISE
ÉCROU DE
BLOCAGE
SUPPORT DE
FIXATION
EXTÉRIEUR
Fig. 10
17 − Français
INSTALLATION DE ENSEMBLE DE POIGNÉE
Voir la figure 12.
Localiser les pièces suivantes :
Ensemble de poignée ......................................................1
Capuchon du bout de la poignée ....................................1
 Retirer l'écrou hexagonal du boulon de la poignée, mais ne
pas retirer le boulon ou rondelle.
 Insérer l'écrou hexagonal dans le trou en retrait du volant
de réglage de hauteur / biseau et le maintenir en place.
 Insérer la poignée, boulon, y rondelle dans le trou du volant
de réglage de hauteur / biseau.
 Serrer le boulon en la tournant vers la droite avec un
tournevis plat.
 Recouvrir le bout de la poignée en poussant le capuchon
en place.
ESSIEU
RONDELLE
ECROU
BOULON
RONDELLE
RONDELLE
ÉCROU DE
BLOCAGE
ROUE
VOLANT
ENSEMBLE DE
POIGNÉE
CAPUCHON DU
BOUT DE LA
POIGNÉE
Fig. 11
Fig. 12
