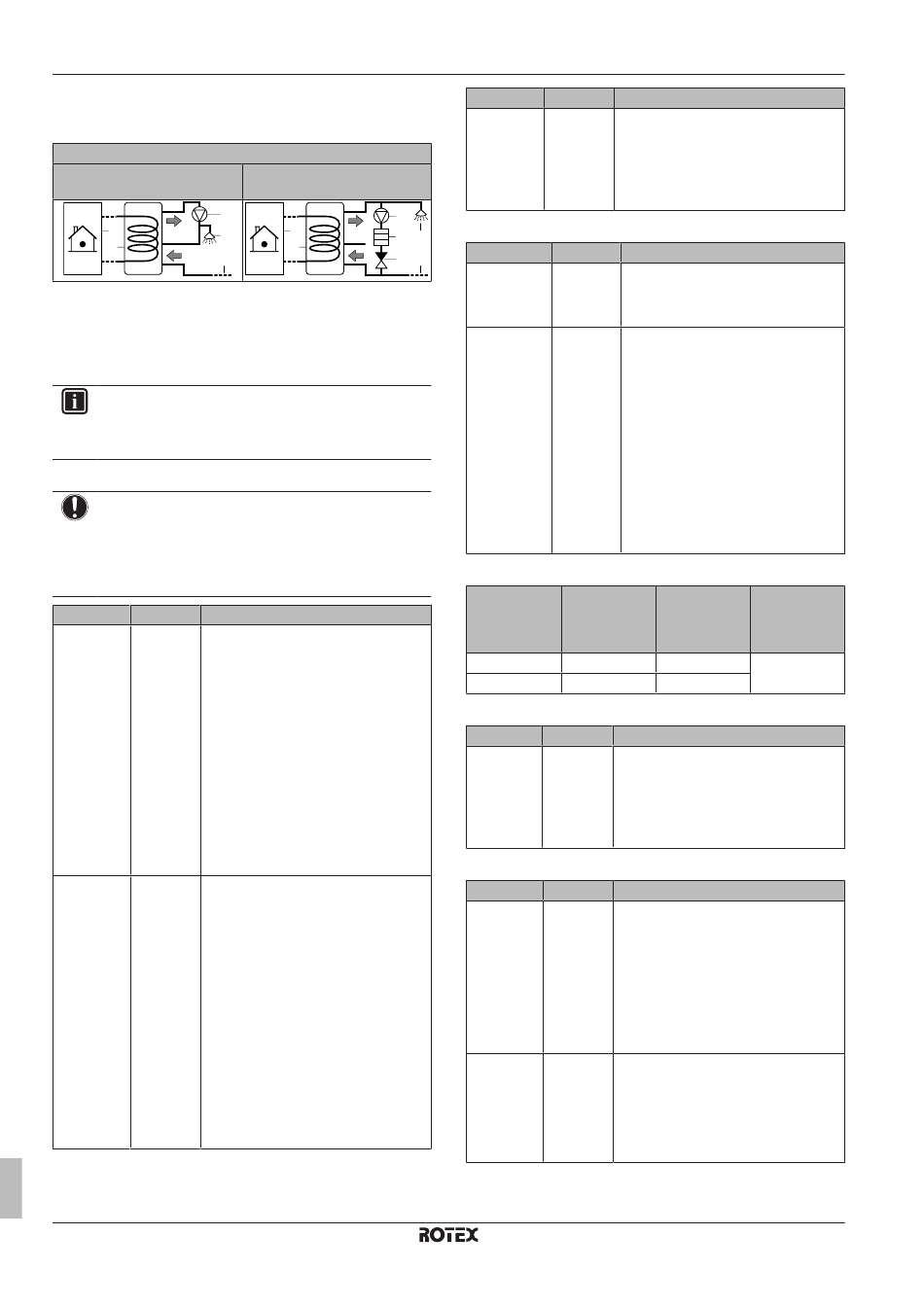

5 Configuration
g Alimentation en eau
h Clapet de non‑retour
Si [E‑06]=1
Pompe à eau chaude sanitaire installée pour...
Eau chaude sanitaire
instantanée
c
a
f
b
g
a Unité intérieure
b Ballon
c Pompe à eau chaude sanitaire
d Élément du chauffage
e Clapet de non‑retour
f Douche
g Eau froide
INFORMATIONS
Les réglages par défaut corrects pour l'eau chaude
sanitaire ne sont appliqués que lorsque le fonctionnement
de l'eau chaude sanitaire est activé ([E‑05]=1).
Thermostats et capteurs externes
REMARQUE
Si un thermostat d'ambiance externe est utilisé, il
contrôlera la protection antigel. Cependant, la protection
antigel est uniquement possible si le contrôle de la
température de départ est activé sur l'interface utilisateur
de l'unité.
# Code
[A.2.2.4] [C‑05] Thermostat d'ambiance externe pour la
zone principale:
▪ 1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe à chaleur ou
le
utilisé peut uniquement envoyer un
état MARCHE/ARRÊT du thermostat.
Pas de séparation entre la demande
de chauffage et la demande de
rafraîchissement.
▪ 2
thermostat d'ambiance externe utilisé
peut
ARRÊT distinct du thermostat de
chauffage/rafraîchissement.
[A.2.2.5] [C‑06] Thermostat d'ambiance externe pour la
zone secondaire:
▪ 0: Inapplicable
▪ 1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe à chaleur ou
le
utilisé peut uniquement envoyer un
état MARCHE/ARRÊT du thermostat.
Pas de séparation entre la demande
de chauffage et la demande de
rafraîchissement.
▪ 2
thermostat d'ambiance externe utilisé
peut
ARRÊT distinct du thermostat de
chauffage/rafraîchissement.
Manuel d'installation
16
Désinfection
c
a
d
b
e
Description
thermostat d'ambiance externe
(Demande R/C): lorsque
envoyer un état MARCHE/
thermostat d'ambiance externe
(Demande R/C): lorsque
envoyer un état MARCHE/
# Code
[A.2.2.B] [C‑08]
CCI E/S numériques
f
# Code
g
[A.2.2.6.2] [D-07]
[A.2.2.6.3] [C-09]
Logique de la sortie alarme
[C-09] Alarme
0 (par défaut) Sortie fermée
1 Sortie ouverte
CCI demande
# Code
[A.2.2.7] [D-04]
le
Suivi de la consommation
# Code
[A.2.2.8] [D‑08]
[A.2.2.C] [D‑0A]
le
Description
Capteur externe:
▪ 0 (Non): PAS installé.
▪ 1 (Capteur ext.): Raccordé à la CCI
qui mesure la température extérieure.
▪ 2 (Capteur int.): NON applicable.
Description
Kit de station de pompe solaire:
▪ 0 (Non): PAS installé
▪ 1 (Oui): Installé
Sortie alarme sur CCI EKRP1HB en
option:
▪ 0 (Normal. ouvert): La sortie alarme
est alimentée en cas d'alarme.
▪ 1 (Normal. fermé): La sortie alarme
n'est PAS alimentée en cas d'alarme.
Ce réglage de l'installateur permet
d'établir une distinction entre la
détection d'une alarme et la détection
d'une panne de courant vers l'unité.
Reportez-vous également au tableau
ci-dessous (logique de la sortie
alarme).
Pas d'alarme
d'alimentation
électrique vers
l'unité
Sortie ouverte Sortie ouverte
Sortie fermée
Description
CCI : demande
Indique si la CCI demande en option est
installée.
▪ 0 (Non)
▪ 1 (Fct délestage)
Description
Compteur kWh externe en option 1:
▪ 0 (Non): PAS installé
▪ 1: installé (0,1 impuls/kWh)
▪ 2: installé (1 impuls/kWh)
▪ 3: installé (10 impuls/kWh)
▪ 4: installé (100 impuls/kWh)
▪ 5: installé (1000 impuls/kWh)
Compteur de gaz en option:
▪ 0 (Non): PAS installé
▪ 1: installé (1 impuls./m³)
▪ 2: installé (10 impuls./m³)
▪ 3: installé (100 impuls./m³)
RHYHBH05AAV3 + RHYHBH/X08AAV3
Module de pompe à chaleur hybride ROTEX HPU
4P353065-1D – 2016.02
Pas
