5.3.3

Monter la roue dans une fourche SUNTOUR

S'applique uniquement aux fourches Suntour avec cet équipement
5.3.3.1 Axe vissé (12AH2 et 15AH2)
S'applique uniquement aux fourches Suntour
avec cet équipement

Avant le montage, assurez-vous que l joint
torique soit bien positionné dans la partie filetée.
1 Placez la roue avant dans les extrémités de la
fourche.
2 Enfoncez l'axe dans le moyeu sur le côté
entraînement.

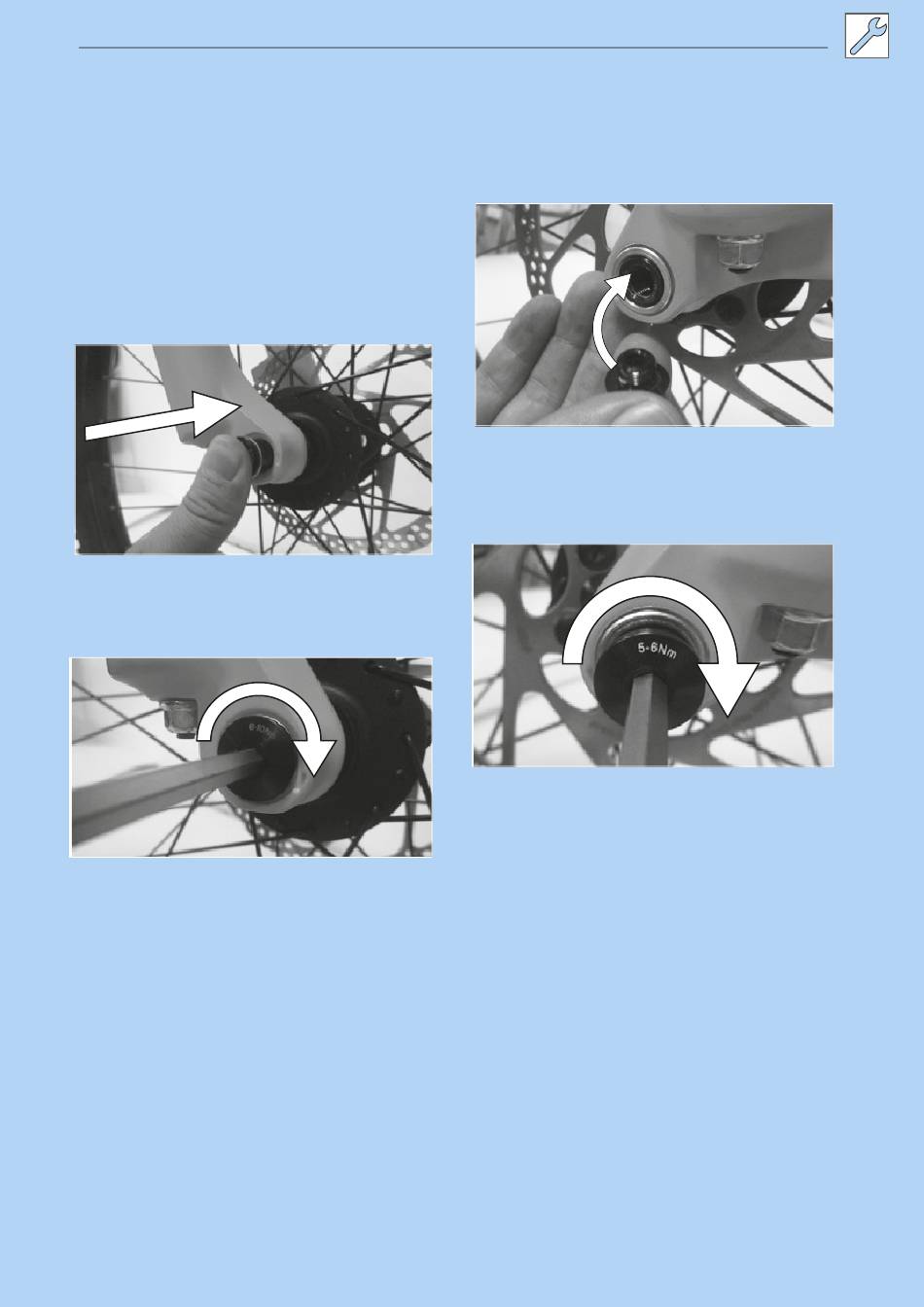

Illustration 52 : Enfoncer l'axe dans le sens de la flèche
3 Serrez l'axe à 8-10 Nm à l'aide d'une clé Allen
de 6 mm. Le filetage de l'axe doit être visible.
Illustration 53 : Serrer l'axe dans le sens de la flèche
MY22B0a - 64_1.0_15.09.2021
4 Insérez la vis de blocage du côté non-
entraînement.
Illustration 54 : Enfoncer le levier d'attache rapide dans
l'axe
5 Serrez la vis de blocage à 5-6 Nm à l'aide
d'une clé Allen de 5 mm.
Illustration 55 : Serrer la vis de blocage
 La roue est montée.
