5.4.1
Monter la roue dans une fourche
Suntour
5.4.1.1
Axe fileté (15 mm)
S'applique uniquement aux fourches Suntour équipées d'un
axe fileté de 15 mm
1 Insérez l'axe entièrement sur le côté
entraînement.

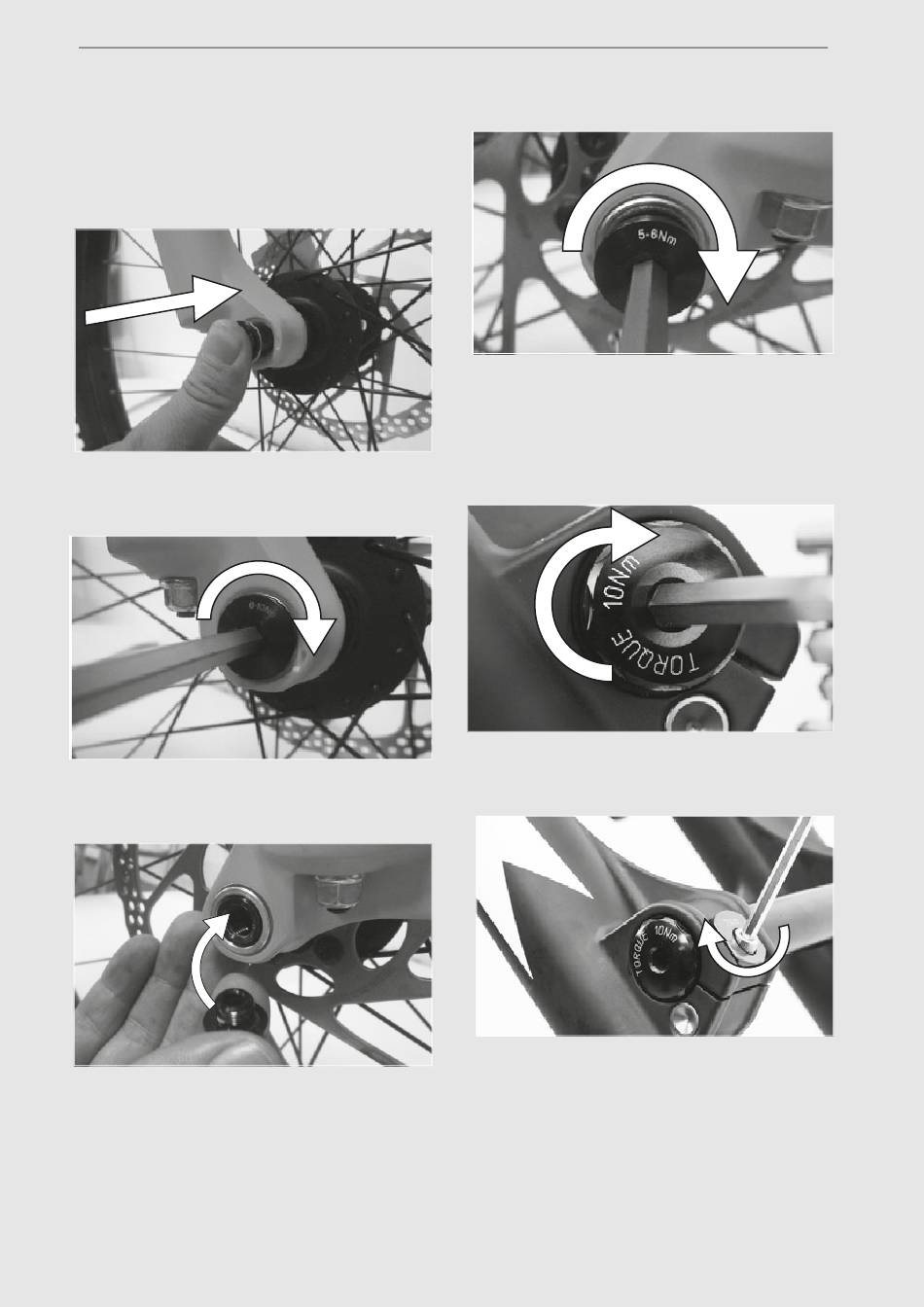

Illustration 45 : Insérer l'axe entièrement
2 Serrez à 8-10 Nm à l'aide d'une clé Allen de
5 mm.
Illustration 46 : Serrer l'axe
3 Insérez la vis de blocage du côté non-
entraînement.
Illustration 47 : Enfoncer le levier d'attache rapide dans
l'axe
MY21K01 - 34_1.0_24.09.2020
4 Serrez la vis de blocage à 5-6 Nm à l'aide
d'une clé Allen de 5 mm.
Le levier est monté.
Illustration 48 : Serrer la vis de blocage
5.4.1.2
Axe fileté (20 mm)
S'applique uniquement aux fourches Suntour équipées d'un
axe fileté de 20 mm
1 Insérez l'axe entièrement sur le côté
entraînement.
Illustration 49 : Serrer l'axe inséré
2 Serrez le collier de blocage à 7 Nm à l'aide
d'une clé Allen de 4 mm.
Illustration 50 : Serrer le collier de blocage
Montage
45
