- Page 1 Manuel d’utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu Rév. 08/2014...
-
Page 2: Table Des Matières
RACCORDEMENT E N D AISY C HAIN ............................8 FONCTIONNEMENT D E L A L ED R C2 D 'ADJ..........................8 FONCTIONS E T V ALEURS D MX -‐ 1 C ANAL..........................10 ... -
Page 3: Introduction

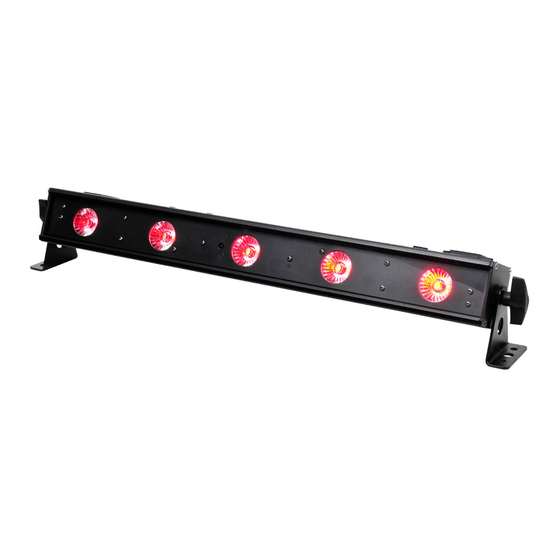

Introduction : le VBar Pak d'American DJ® fait partie de l'effort continu de présenter des éclairages intelligents de qualité supérieure. Le VBar Pak est un ensemble de 2 barres à LED comprenant chacune 5 LEDs QUAD 4-en-1 de 4W chacune pilotable par DMX ainsi qu’un sac de transport pouvant contenir les deux barres. -
Page 4: Consignes De Sécurité (Suite)
Exigences de câble DATA (câble DMX) (pour fonctionnement DMX) : le VBar Pak peut être commandée via un protocole DMX-512. Le VBar Pak comprend 8 modes de canaux DMX, veuillez vous référer au pages 10-14 pour connaître les différents modes. L'adresse DMX est à configurer sur le panneau arrière du VBar Pak. -
Page 5: Configuration (Suite)
Mâle XLR 5 broches (entrée) Terre/blindage Broche 1 Broche 1 Data Compliment (signal -) Broche 2 Broche 2 Data True (signal +) Broche 3 Broche 3 A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du VBar Pak Page 5 ... -
Page 6: Instructions De Fonctionnement
MyDMX 2.0 d’American DJ®. Mode musical : Dans ce mode le VBar Pak réagira au son. Il existe 16 programmes musicaux parmi lesquels vous pouvez choisir. Vous pouvez ajuster le niveau de sensibilité au son. 1. Branchez l'unité et pressez le bouton MODE jusqu'à ce que s'affiche « SoXX ». « XX » représente le mode musical (de 1 à... - Page 7 à leurs besoins particuliers. Cette fonction vous permettra également d'utiliser vos unités comme projecteurs spots. Le VBar Pak propose 8 modes DMX : Mode 1 canal, 2 canaux, 3 canaux, 4 canaux, 5 canaux, 6 canaux, 7 canaux et 8 canaux. Voir page 10 à 14 pour les caractéristiques DMX de chaque mode.
-
Page 8: Raccordement En Daisy Chain
La télécommande à infrarouge LED RC2 d'ADJ (vendue séparément) comprend de multiples fonctionnalités vous permettant de commander entièrement le VBar Pak. Pour ce faire, vous devez la pointer vers l'avant de l'unité et vous trouver dans un rayon maximal de 30 pieds (9 mètres). Pour utiliser la télécommande à... - Page 9 LED clignotera 2 à 3 fois et toutes les LED rouges s'allumeront. Utilisez les boutons de chiffres pour saisir l'adresse désirée. Consultez la section SET ADDRESS ci-dessus. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du VBar Pak Page 9 ...
-
Page 10: Fonctions Et Valeurs Dmx - 1 Canal
FONCTIONS ET VALEURS DMX - 4 CANAUX Canal Valeur Fonction ROUGE 0 - 255 de 0 à 100 % VERT 0 - 255 de 0 à 100 % A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du VBar Pak Page 10 ... -
Page 11: Fonctions Et Valeurs Dmx - 5 Canaux
VERT, BLEU ET AMBRE 240 - 255 ROUGE, VERT, BLEU ET AMBRE Les canaux 1, 2, 3 et 4 ne fonctionneront pas quand le canal 6 est utilisé. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du VBar Pak Page 11 ... -
Page 12: Fonctions Et Valeurs Dmx - 7 Canaux
52 - 102 MODE MACRO DE COULEURS 103 - 153 MODE CHANGEMENT DE COULEUR 154 - 204 MODE FONDU DE COULEUR 205 - 255 MODE MUSICAL A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du VBar Pak Page 12 ... -
Page 13: Fonctions Et Valeurs Dmx - 8 Canaux (Suite)
MODE MUSICAL 12 192 - 207 MODE MUSICAL 13 208 - 223 MODE MUSICAL 14 224 - 239 MODE MUSICAL 15 240 - 255 MODE MUSICAL 16 A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du VBar Pak Page 13 ... -
Page 14: Tableau Photométrique
TABLEAU PHOTOMÉTRIQUE INSTALLATION Le VBar Pak fonctionne parfaitement dans les trois positions suivantes : suspendue à l'envers à un plafond, suspendue de côté sur une structure ou posée à plat au sol. L'unité devrait être montée à l'aide d'un clip de fixation (non fourni) sur la lyre de suspension fournie avec l'unité. -
Page 15: Remplacement Du Fusible
L’unité ne répond pas au son : 1. Les basses fréquences (basses) devraient entraîner la réaction au son de l’unité. 2. Assurez-vous que le mode musical soit activé. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du VBar Pak Page 15 ... -
Page 16: Spécificités
À noter : Les caractéristiques et améliorations dans la conception apportées à cette unité ainsi que ce manuel sont sujettes à modification sans notice préalable écrite. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du VBar Pak Page 16 ... -
Page 17: Rohs : Une Contribution Sans Précédent À La Préservation De L'environnement
La directive RoHS franchit un pas important dans la protection de l’environnement. En tant que fabricants, nous nous sentons obligés de contribuer à son respect. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du VBar Pak Page 17 ... -
Page 18: Deee : Déchets D'équipements Électriques Et Électroniques
à ce système de d’enlèvement des déchets. Nous sommes heureux de répondre à vos questions et serions ravis d’entendre vos suggestions. Pour ce faire contactez-nous par e-mail à : info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du VBar Pak Page 18 ... -
Page 19: Notes
NOTES A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du VBar Pak Page 19 ... - Page 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du VBar Pak Page 20 ...
