Montage et installation

■Installation

○Montage par plaque de fixation
*: Le couple de serrage du port de raccordement doit être de 7 à 9 N•m.
Le couple de serrage de la vis pour la plaque de fixation doit être de 0,5 à 0,7 N•m.

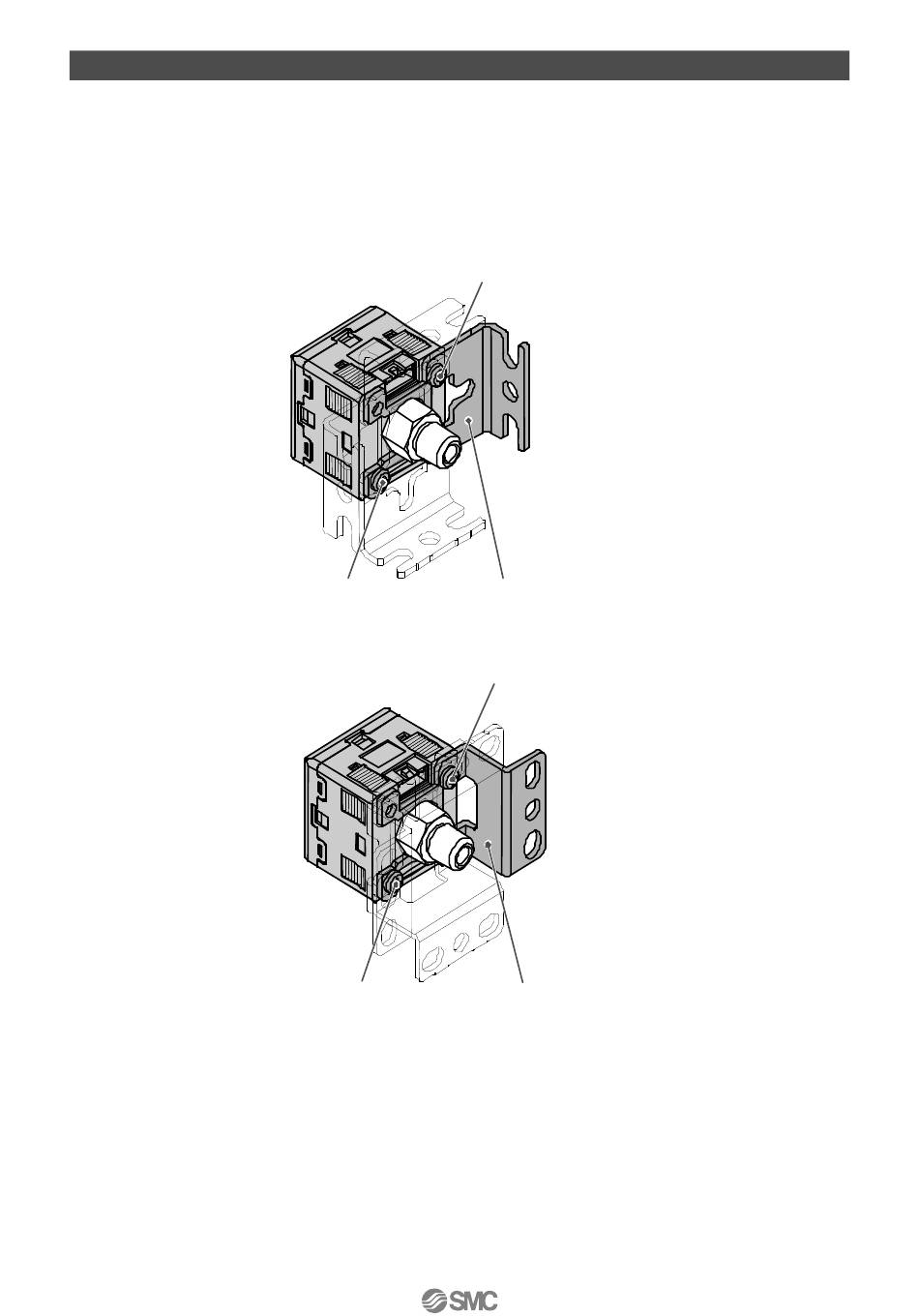

•Monter la plaque de fixation sur le Pressostat avec les vis de pression M3 x 5L (2 pcs) et installer sur
une machine.
•Plaque de fixation A (Modèle : ZS-38-A1)
•Plaque de fixation B (Modèle : ZS-38-A2)
M3 x 5L
M3 x 5L
-14-
M3 x 5L
Plaque de fixation A
M3 x 5L
Plaque de fixation B
