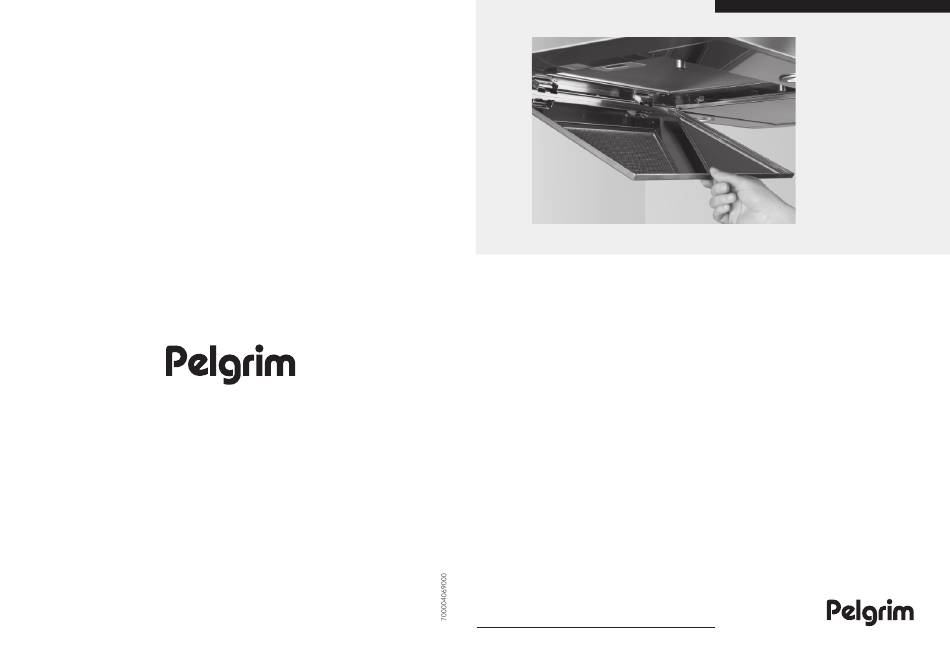

- Page 1 PSK620RVS PSK920RVS Gebruiksaanwijzing afzuigkappen Mode d’emploi hotte cheminée Bedienungsanleitung Dunstabzugshaube Instructions for use cooker hood...
- Page 2 Handleiding NL 3 - NL 13 Notice dútilisation FR 3 - FR 13 Anleitung DE 3 - DE 13 Manual GB 3 - GB 13 Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir Wissenswertes - Important information Tip - Conseil - Tipp - Tip...
-
Page 3: Table Des Matières
INHOUD Uw schouwkap Beschrijving Inleiding Veiligheid Waar u op moet letten Afvoersystemen Gebruik Bediening Onderhoud Reinigen Vetfilters rwijderen olstoffilter rvangen Verlichting Installatie Algemeen Elektrische ansluiting Montage van de schouwkap Bijlage Verpakking en toestel afvoeren NL 3... -
Page 4: Uw Schouwkap
UW SCHOUWKAP Beschrijving 1. Verlichting 2. Uitschakelen 3. Ventilatorstand 1 4. Ventilatorstand 2 5. Ventilatorstand 3 Inleiding Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. -
Page 5: Waar U Op Moet Letten
VEILIGHEID Waar u op moet letten! Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk “Installatie”). Sluit het apparaat niet aan op het elektriciteitsnet voordat de installatie volledig is voltooid. • Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften. -
Page 6: Afvoersystemen
VEILIGHEID Waar u op moet letten! • Haal eerst de stekker uit het stopcontact als u de lampen wilt vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven wattage. Gebruik de afzuigkap alleen met gemonteerde lampjes om het risico van een elektrische schok te verminderen. •... -
Page 7: Bediening
GEBRUIK Bediening Ventilator in- en uitschakelen Druk op de snelheidstoetsen 3, 4 of 5 De afzuigkap schakelt in op de corresponderende stand. Druk op de uitschakeltoets 2. De ventilator schakelt uit. Verlichting in- en uitschakelen Druk op de verlichtingstoets 1 De verlichting gaat branden. -
Page 8: Reinigen
ONDERHOUD Reinigen Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). -
Page 9: Verlichting
ONDERHOUD Vetfilters Vetfilters verwijderen Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Trek het vetfilter naar u toe en kantel het naar voren omlaag. Koolstoffilter Het koolstoffilter vervangen Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een afvoerkanaal. -
Page 10: Installatie
INSTALLATIE Algemeen De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften. Belangrijk om te weten: • De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. -
Page 11: Elektrische Ansluiting A
INSTALLATIE Aansluiting Elektrische aansluiting Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nul... -
Page 12: Montage
INSTALLATIE Montage • Schroef de ophangbeugels op de muur met behulp van de pluggen en schroeven. De afzuigkap kan met behulp van een waterpas en de stelschroeven kan worden uitgelijnd (zie afbeeldingen). • Schroef vervolgens de afzuigkap op de muur met de pluggen en schroeven. -
Page 13: Verpakking En Toestel Afvoeren
BIJLAGE Afvoeren Verpakking en toestel afvoeren Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn: •... - Page 14 NL 14...
- Page 15 SOMMAIRE Votre hotte cheminée Description Introduction Sécurité Recommandations Systèmes ’évacuation Utilisation Commandes Entretien Nettoyage Filtres raisse à g Filtre harbon à c Eclairage par diode électroluminescente (DEL) Installation Généralités Raccordement lectrique é Montage Annexe Mise FR 3...
-
Page 16: Votre Hotte Cheminée
VOTRE HOTTE CHEMINÉE Description 1. Éclairage 2. Touche arrêt 3. Ventilateur position 1 4. Ventilateur position 2 5. Ventilateur position 3 Introduction Ce mode d'emploi offre une vue d'ensemble rapide de toutes les fonctions de l'appareil. Il contient des informations relatives aux consignes de sécurité... -
Page 17: Recommandations
SÉCURITÉ Recommandations Faites brancher l'appareil par un installateur agréé (voir le chapitre “Installation”). Ne raccordez pas l’appareil au secteur avant que l’installation ne soit complètement terminée. • Raccordez l’appareil conformément aux prescriptions d’installation locales. • Les bords de l’appareil pouvant être coupants, nous conseillons de porter des gants de travail durant le montage de la hotte aspirante. -
Page 18: Systèmes 'Évacuation D
SÉCURITÉ Recommandations • Débranchez l'appareil de l'alimentation secteur avant de remplacer les ampoules ! Utilisez uniquement des ampoules identiques à celles d’origine et de même puissance. Utilisez uniquement la hotte aspirante lorsque des ampoules sont en place, pour réduire tout risque de choc électrique. -
Page 19: Utilisation
UTILISATION Commandes Marche et arrêt de la ventilation Appuyez sur la touche de vitesse 3, 4 ou 5. La hotte aspirante est activée en fonction de la position sélectionnée. Appuyez sur la touche de désactivation 2. Le ventilateur est désactivé. Marche et arrêt de l’éclairage Appuyez sur la touche d’éclairage (1). -
Page 20: Entretien
ENTRETIEN Nettoyage Attention ! Avant toute intervention d'entretien, isolez la hotte de l'alimentation électrique en débranchant l'appareil ou en coupant le courant au compteur. La hotte doit être nettoyée régulièrement (au moins aussi souvent que les filtres à graisse), à l'intérieur comme à... -
Page 21: Filtres À Graisse
ENTRETIEN Filtres à graisse Dépose des filtres à graisse Coupez le courant électrique ! Débranchez la fiche de la prise de courant ou coupez le courant à l'aide du disjoncteur du compteur électrique. Tirez le filtre à graisse vers vous et inclinez-le vers l'avant et vers le bas. -
Page 22: Généralités
INSTALLATION Généralités Cet appareil doit être raccordé au secteur par un installateur agréé, connaissant et appliquant les consignes de sécurité. L'appareil est conforme aux directives européennes. Information importante : • La distance entre le point le plus bas de la hotte aspirante et la table de cuisson à... -
Page 23: Raccordement
INSTALLATION Raccordement Connexion électrique L’appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre. Il faut s’assurer que la tension du réseau correspond à la valeur indiquée à la plaque signalétique de la hotte. La connection avec le réseau électrique doit être éxécutée comme suit: BRUN = Phase L BLEU = Phase N... -
Page 24: Montage
INSTALLATION Montage • Visser les colliers de suspension au mur à l’aide des vis et des chevilles. La hotte peut être alignée au moyen des vis de réglage et d’un niveau (voir illustrations). • Visser ensuite la hotte sur le mur à l’aide des vis et des chevilles. •... -
Page 25: Annexe
ANNEXE Mise au rebut Mise au rebut de l’appareil et de l’emballage Cet appareil a été fabriqué avec des matériaux durables. Il doit être mis au rebut de manière responsable à la fin de son cycle de service. Les autorités de votre pays pourront vous fournir des informations à ce sujet. - Page 26 FR 14...
- Page 27 INHALT Ihre Haube Beschreibung Einleitung Sicherheit Worauf Sie achten müssen Abluftsysteme Gebrauch Bedienung Pflege Reinigen Fettfilter ntfernen Austausch ohlefilter Lampen Installation Allgemein Elektroanschluss Montage aube Anhang Entsorgung von Gerät und Verpackung DE 3...
-
Page 28: Ihre Haube
IHRE HAUBE Beschreibung 1. Beleuchtung 2. Ausschalter 3. Ventilatorstufe 1 4. Ventilatorstufe 2 5. Ventilatorstufe 3 Einleitung Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts. Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf. -
Page 29: Sicherheit
SICHERHEIT Worauf Sie achten müssen Lassen Sie das Gerät von einem anerkannten Installateur anschließen (Siehe das Kapitel "Installation"). Schließen Sie das Gerät nicht an das Stromnetz an, bevor die Installation vollständig abgeschlossen ist. • Schließen Sie das Gerät gemäß den vor Ort geltenden Installationsvorschriften an. -
Page 30: Abluftsysteme
SICHERHEIT Worauf Sie achten müssen • Bevor Lampen ausgetauscht werden, muss das Gerät vom Stromnetz getrennt werden! Verwenden Sie ausschließlich die gleichen Lampen mit der angegebenen Wattzahl. Verwenden Sie die Dunstabzugshaube nur mit montierten Lampen, um die Gefahr eines Stromschlags zu verringern. •... -
Page 31: Bedienung
NUTZUNG Bedienung Gebläse ein- und ausschalten Drücken Sie auf die Geschwindigkeitstasten 3, 4 oder 5 Die Abzugshaube wird auf die entsprechende Stufe geschaltet. Drücken Sie auf die Ausschalttaste 2. Der Ventilator wird ausgeschaltet. Beleuchtung ein- und ausschalten Drücken Sie die Taste für die Beleuchtung (1). Die Beleuchtung ist eingeschaltet. -
Page 32: Pflege
PFLEGE Reinigung Achtung! Vor jeder Reinigung und Pflege muss die Dunstabzugshaube durch Abziehen des Netzsteckers oder Ausschalten der Sicherung vom Stromnetz getrennt werden. Die Dunstabzugshaube muss regelmäßig (mindestens so häufig wie die Fettfilter) innen und außen gereinigt werden. Keine Produkte verwenden, die Scheuermittel enthalten. Keinen alkohol verwenden! Achtung! Eine Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. -
Page 33: Fettfilter Ntfernen E
PFLEGE Fettfilter Fettfilter entfernen Netzspannung ausschalten! Ziehen Sie den Stecker aus der Steckdose oder schalten Sie die Sicherung im Stromkasten auf Null. Ziehen Sie den Fettfilter zu sich heran und schwenken Sie ihn nach vorne unten. Kohlefilter Austausch der Kohlefilter Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden. -
Page 34: Installation
INSTALLATION Allgemein Dieses Geräts muss von einem anerkannten Installateur angeschlossen werden, der die anzuwendenden Sicherheitsvorschriften kennt und beachtet. Das Gerät entspricht den europäischen Vorschriften. Wichtige Informationen: • Der Abstand zwischen dem niedrigsten Punkt der Anzugshaube und einer Gaskochplatte muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte,einem Keramikfeld oder einer Induktionskochplatte muss dieser Abstand mindestens 50 cm sein. -
Page 35: Elektroanschluss
INSTALLATION Anschluss Elektroanschluss Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = Phase L BLAU = Phase N Diese Dunstabzugshaube ist mit einem Stecker versehen. - Page 36 INSTALLATION Montage • Schrauben Sie die Träger mithilfe von Dübeln und Schrauben an der Wand fest. Die Abzugshaube kann mithilfe einer Wasserwaage und Stellschrauben ausgerichtet werden (siehe Abbildungen). • Schrauben Sie dann die Abzugshaube mit den Dübeln und Schrauben fest. •...
-
Page 37: Anhang
ANHANG Entsorgung Entsorgung von Gerät und Verpackung Dieses Gerät wurde unter der Verwendung umweltfreundlicher Materialien hergestellt. Nach Ablauf seiner Nutzungsdauer muss es verantwortungsbewusst entsorgt werden. Hierzu erhalten Sie Informationen bei den zuständigen Behörden. Die Verpackung des Gerätes kann recycelt werden. Verwendet können sein: •... - Page 38 DE 14...
- Page 39 CONTENTS Your canopy hood Description Introduction Safety Precautions you must take Extraction syst Controls Maintenance Cleaning Grease ilters Carbon ilter ighting Installation General Electrical onnection Mounting Appendix Disposal GB 3...
-
Page 40: Your Canopy Hood
YOUR CANOPY HOOD Description 1. Lighting 2. Switch off 3. Fan position 1 4. Fan position 2 5. Fan position 3 Introduction This user manual gives you a quick overview of all the possibilities offered by the appliance. You will find information on safety measures and maintaining the appliance. -
Page 41: Precautions You Must Take
SAFETY Precautions you must take Make sure the appliance is installed by an authorised installer (see "Installation" chapter). Do not connect the appliance to the mains before completing the installation. • Connect the appliance in accordance with the applicable regulations in your area. •... -
Page 42: Extraction Systems
SAFETY Precautions you must take • When replacing the lights, first disconnect the appliance from the mains! Only use identical lamps with the wattage indicated. Only use the cooker hood with lamps installed, in order to reduce the risk of electric shock. •... -
Page 43: Controls
Controls Switching fan on and off Press the speed button 3, 4 or 5 The extractor hood switches on in the corresponding position. Press the off button (2). The fan will switch off. Switching lighting on and off Press the lighting button (1). The lighting switches on. -
Page 44: Cleaning
MAINTENANCE Cleaning Attention! Before performing any maintenance operation, isolate the hood from the electrical supply by unplugging the appliance or switching off your household’s master switch. The cooker hood should be cleaned regularly (at least as frequently as the grease filters are cleaned) both internally and externally. -
Page 45: Grease Filters
MAINTENANCE Grease filters Removing the grease filters Switch off the electricity! Remove the plug from the mains socket or turn the switch in the meter cupboard to zero. Pull the grease filter towards you and tilt it forwards and down. Carbon filter Replacing the carbon filter The carbon filter must always be used if the cooker hood is not ducted. -
Page 46: General
INSTALLATION General This appliance must be connected to the electric mains by an authorised installer who is familiar with the safety precautions and will carry them out. The appliance is in compliance with European guidelines. Important information: • The distance between the lowest point of the cooker hood and a gas hob must be at least 65 cm. - Page 47 INSTALLATION Connection Electric connection The appliance has been manufactured as a class II, therefore no earth cable is necessary. Make sure the supply voltage ratings correspond with those stated on the appliance data plate. The connection to the mains is carried out as follows: BROWN = phase L BLUE = phase N...
-
Page 48: Mounting
INSTALLATION Mounting • Screw the suspension brackets to the wall by using the plugs and screws. The hood can be aligned by using a spirit level and the adjusting screws (see diagrams). • Then screw the hood to the wall using the plugs and screws. •... -
Page 49: Disposal
APPENDIX Disposal Disposal of appliance and packaging This appliance was manufactured using sustainable materials. It must be disposed of responsibly at the end of its life cycle. The local authorities can provide you with the relevant information. The packaging of this appliance is recyclable. It may have been made from: •... - Page 50 GB 14...
