Caractéristiques

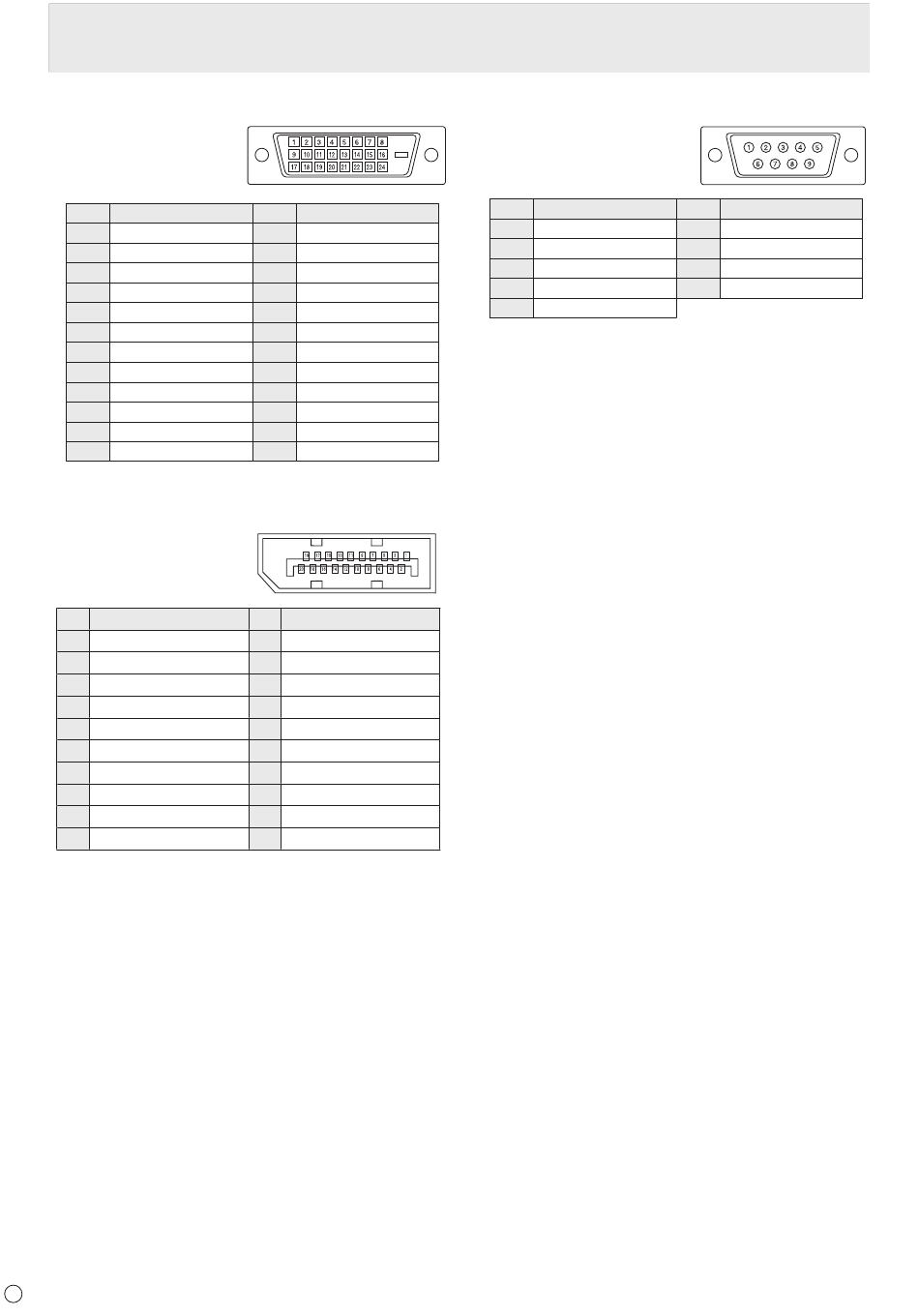

Broches de la borne d'entrée DVI-D
n
(DVI-D à 24 broches)
Fonction
No.
1 TMDS donnée 2-
2 TMDS donnée 2+
3 TMDS donnée 2/4 blindage
4 N.C.
5 N.C.
6 DDC horloge
7 DDC donnée
8 N.C.
9 TMDS donnée 1-
10 TMDS donnée 1+
11 TMDS donnée 1/3 blindage
12 N.C.
Broches de la borne de sortie DisplayPort
n
(DisplayPort à 20 broches)
No. Fonction
1 Ligne principale 0+
2 Masse
3 Ligne principale 0-
4 Ligne principale 1+
5 Masse
6 Ligne principale 1-
7 Ligne principale 2+
8 Masse
9 Ligne principale 2-
10 Ligne principale 3+
64
F
No. Fonction
13 N.C.
14 +5 V
15 MASSE
16 Détection connexion à chaud
17 TMDS donnée 0-
18 TMDS donnée 0+
19 TMDS donnée 0/5 blindage
20 N.C.
21 N.C.
22 TMDS horloge blindage
23 TMDS horloge+
24 TMDS horloge-
No. Fonction
11 Masse
12 Ligne principale 3-
13 Masse
14 Masse
15 Aux +
16 Masse
17 Aux -
18 Détection connexion à chaud
19 Masse
20 3,3 V
Broches de la borne de sortie RS-232C
n
(D-sub à 9 broches)
No. Fonction
1 N.C.
2 Donnée reçue
3 Donnée transmise
4 N.C.
5 MASSE
No. Fonction
6 N.C.
7 N.C.
8 N.C.
9 N.C.
