Nomenclature
1. Panneau LCD
2. Bouton POWER (alimentation) (Voir à la page 17.)
3. Bouton ENTRÉE (Voir à la page 20.)
4. Diode d'alimentation (Voir à la page 17.) /Capteur de
télécommande (Voir à la page 15.)
5. Borne d'entrée secteur (Voir à la page 13.)
6. Interrupteur principal (Voir à la page 13.)
7. Borne de sortie DisplayPort (Voir à la page 11.)
8. Borne d'entrée HDMI1 (Voir à la page 12.)
9. Borne d'entrée HDMI2 (Voir à la page 12.)
10. Borne d'entrée DisplayPort (Voir à la page 12.)
11. Borne d'entrée DVI-D (Voir à la page 12.)
12. Borne d'entrée D-sub (Voir à la page 12.)
13. Ouvertures de ventilation
14. Haut-parleurs
Attention
• Consultez votre revendeur SHARP pour savoir comment brancher/débrancher les pièces optionnelles.

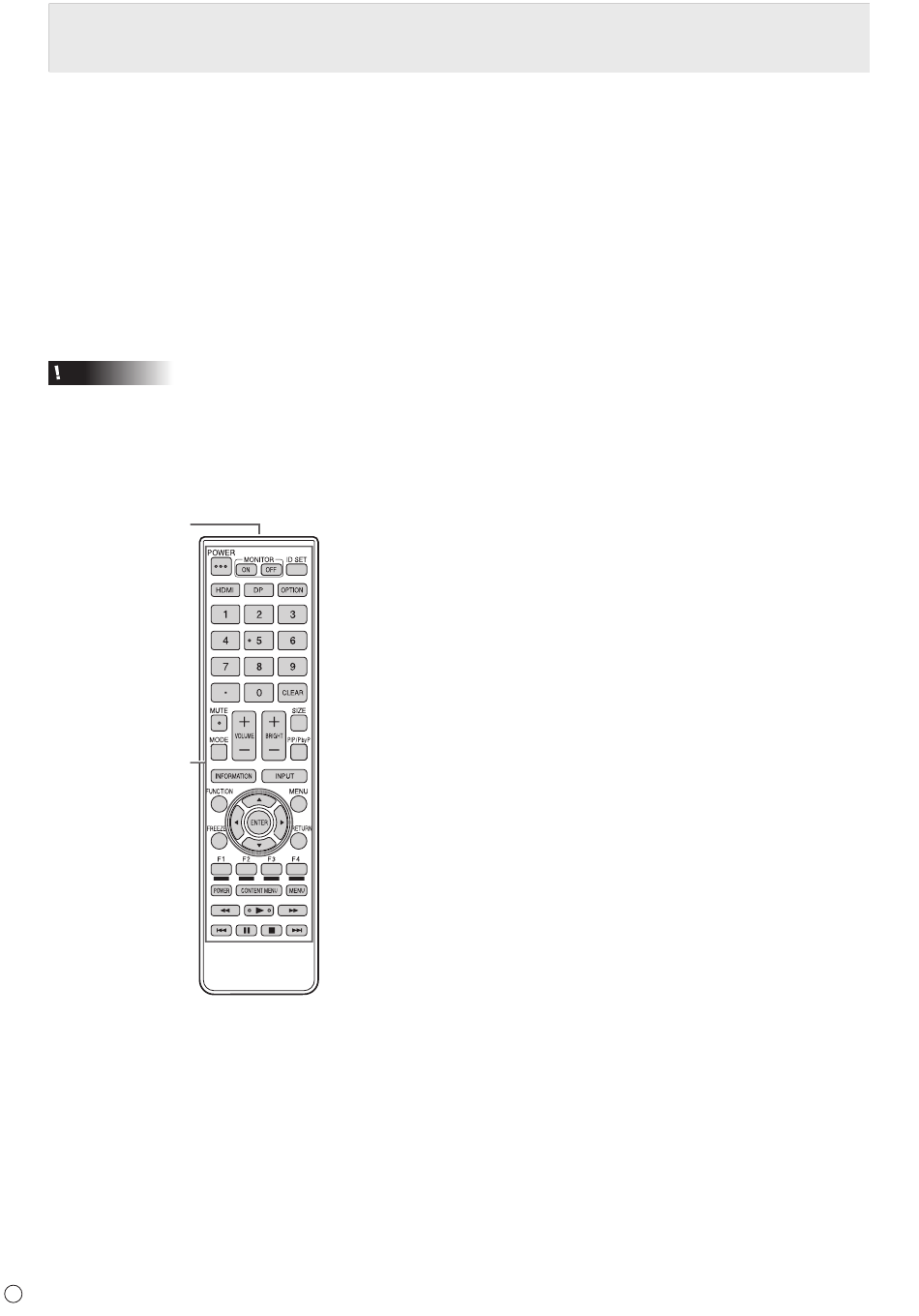

nTélécommande
1
2
10
F
15. Logement d'extension
Cet emplacement est utilisé pour brancher du matériel optionnel
permettant une extension des fonctions. Cela ne garantit pas
que de futures pièces compatibles soient mises sur le marché.
16. Borne d'alimentation électrique (Voir à la page 12.)
17. Borne LAN (Voir à la page 12.)
18. Borne de sortie RS-232C (Voir à la page 12.)
19. Borne d'entrée RS-232C (Voir à la page 12.)
20. Borne facultative
Cette borne est fournie pour une éventuelle future extension
des fonctions (optionnelle). Cela ne garantit pas que la future
fonctionnalité d'extension sera fournie.
21. Borne de sortie audio (Voir à la page 12.)
22. Borne d'entrée audio (Voir à la page 12.)
23. Poignée (PN-R706/PN-R606 uniquement ; deux poignées sur
le PN-R606)
1. Émetteur de signal
2. Boutons de commandes
(Voir aux pages 17 et 19.)
