2. INTRODUCTION

2.1 DESCRIPTION GÉNÉRALE
WELDKAR MIG 2125
Le Weldkar WK MIG 2125 est un puissant inverter
MIG sur 230 volts. Ce petit dernier de la gamme
Weldkar MIG se distingue par sa qualité de soudage, sa
compacité et sa simplicité.
Pesant seulement 12,5 kg, cette robuste machine
portable est l'outil de soudage idéal aussi bien en atelier
que sur site. Avec une tension réseau de 230 volts et
une puissance de soudage maximale de 200 ampères
elle offre un large éventail d'applications pour l'acier
et le CuSi3. La machine, réglable en continu, est dotée
d'un interrupteur de burn-back, de 'wave control' (ce qui
assure un arc de soudage calme et plat dans le secteur
de l'arc de court-circuit) et de raccordement central.
Le solide dévidoir à 2 bobines en aluminium coulé
transporte sans problème le fil de soudure sur une
longueur de 4 mètres maximum. La machine est
pourvue des marquages CE et EMC et l'utilisation d'un
générateur est adaptée.
L 'inverteur est livré standard avec:
- WK MIG 2125 inverteur source de courant refroidi
au gaz
- 4 m cable de masse avec pince de masse et prise
DIN
- Torche MIG WK 150 / 3m refroidie au gaz
- Câble d'alimentation de 5 mètres, 3 x 2.5 mm²
- Tuyau à gaz
- Aluminium dévidoir à 2 galets
- Manual d'emploi
Dans les instructions ci-dessous vous trouverez une
information détaillée pour un emploi correcte et sans
danger de la machine et des indications pour obtenir une
haute efficacité et qualité de votre source de courant.
A NE PAS UTILISER POUR DÉGELER LES
TUYAUX.
2.2 SPÉCIFICATIONS TECHNIQUES:
Modèle
Tension monophasé
Fréquence
Fusibles
Plage de réglage du courant
Facteur de marche
(40°C - 10 min.)
Tension à vide
Fil à employer
Bobine de fil à traîner max.
Dévidoir
Classe de protection
Classe d'isolation
Poids
Dimensions (LxlxH)
36
WK MIG 2125
230 Volt / ± 10%
50 / 60 Hz
16 A (retardé)
50 – 200 A
200 A – 25%
120 A – 60%
42 Volt
FE: 0,6/0,8/1,0
INOX: 0,8/1,0
CuSi3: 0,8
Fil fourré: 0,9
Ø 200 mm / 5 kg
2-roll
IP 23
H
12,5 kg
465 x 214 x 395 mm
INVERTER WELDER WK MIG 2125

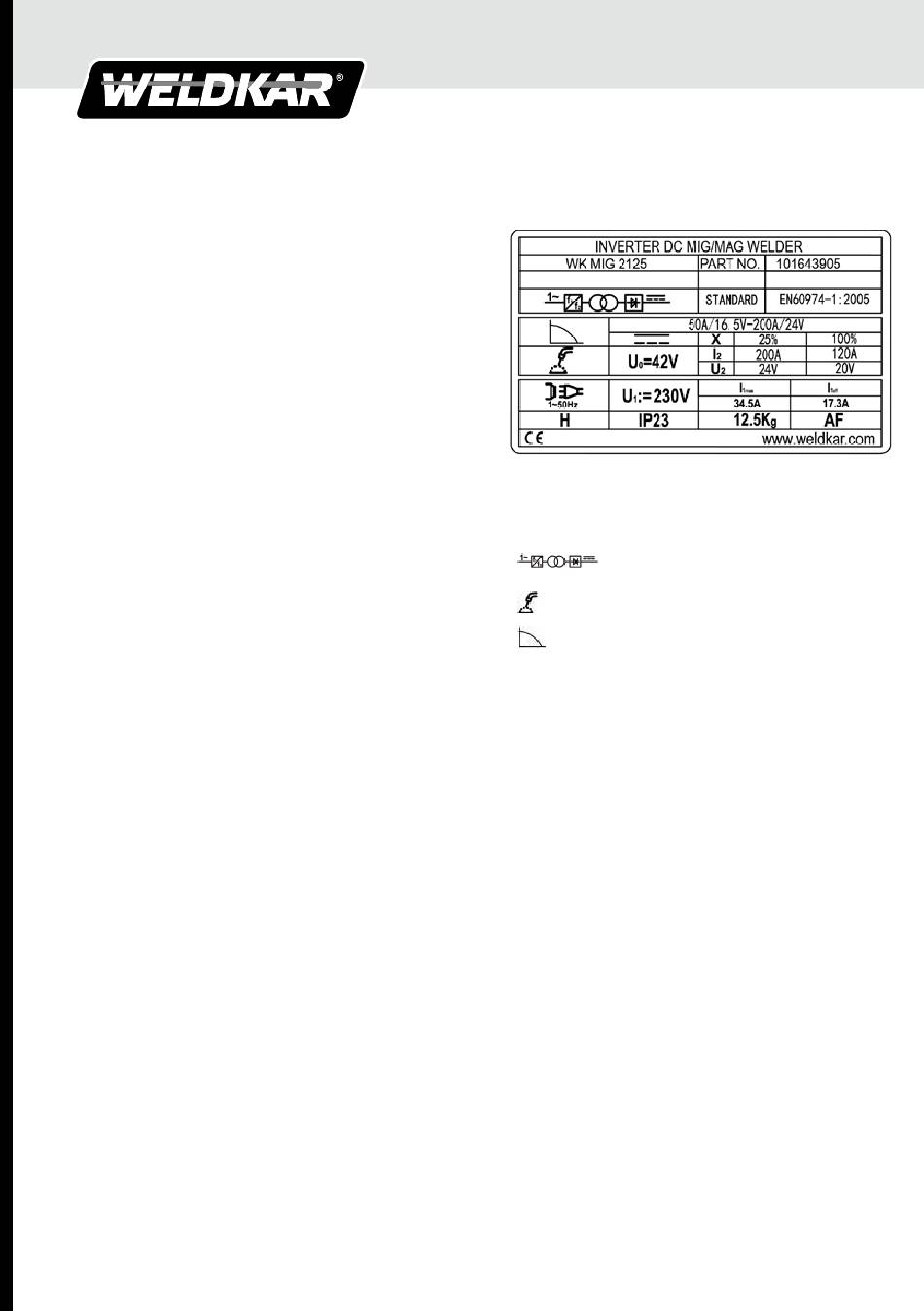

2.3 EXPLICATION DES DONNÉES
TECHNIQUES SUR LA PLAQUE
DE LA MACHINE.
Le poste à souder est construit selon ces normes:
IEC 60974-1.
N° Numéro matricule à citer pour toute
question concernant le poste à souder.
Convertisseur statique de fréquence
monophasé transformateur-redresseur.
Indiqué pour la soudure MIG/MAG.
Caractéristique descendante.
U Tension à vide secondaire.
0
X Facteur de marche en pour cent. % de
10 minutes pendant lesquelles le poste à
souder peut opérer à un certain courant
sans causer des surchauffes.
I Courant de soudure.
2
U Tension secondaire avec courant I
2
U Tension nominale d'alimentation.
1
I Courant max absorbé au courant l
1max
tension U correspondants.
2
I C'est la valeur maximale du courant
1eff
effectif absorbé en considérant le facteur
de marche.
IP23 Degré de protection estimée pour le
logement. Degré 3 en tant que deuxième
chiffre signifie que cet appareil peut être
entreposé, mais il ne peut pas être utilisé
à l'extérieur en cas de précipitations à
moins qu'il n'en soit protégé. Indiquée
pour opérer dans des milieux avec risque
accru.
H Classe d'isolation.
AF Refroidissement par air avec ventilateur.
.
2
et à la
2
