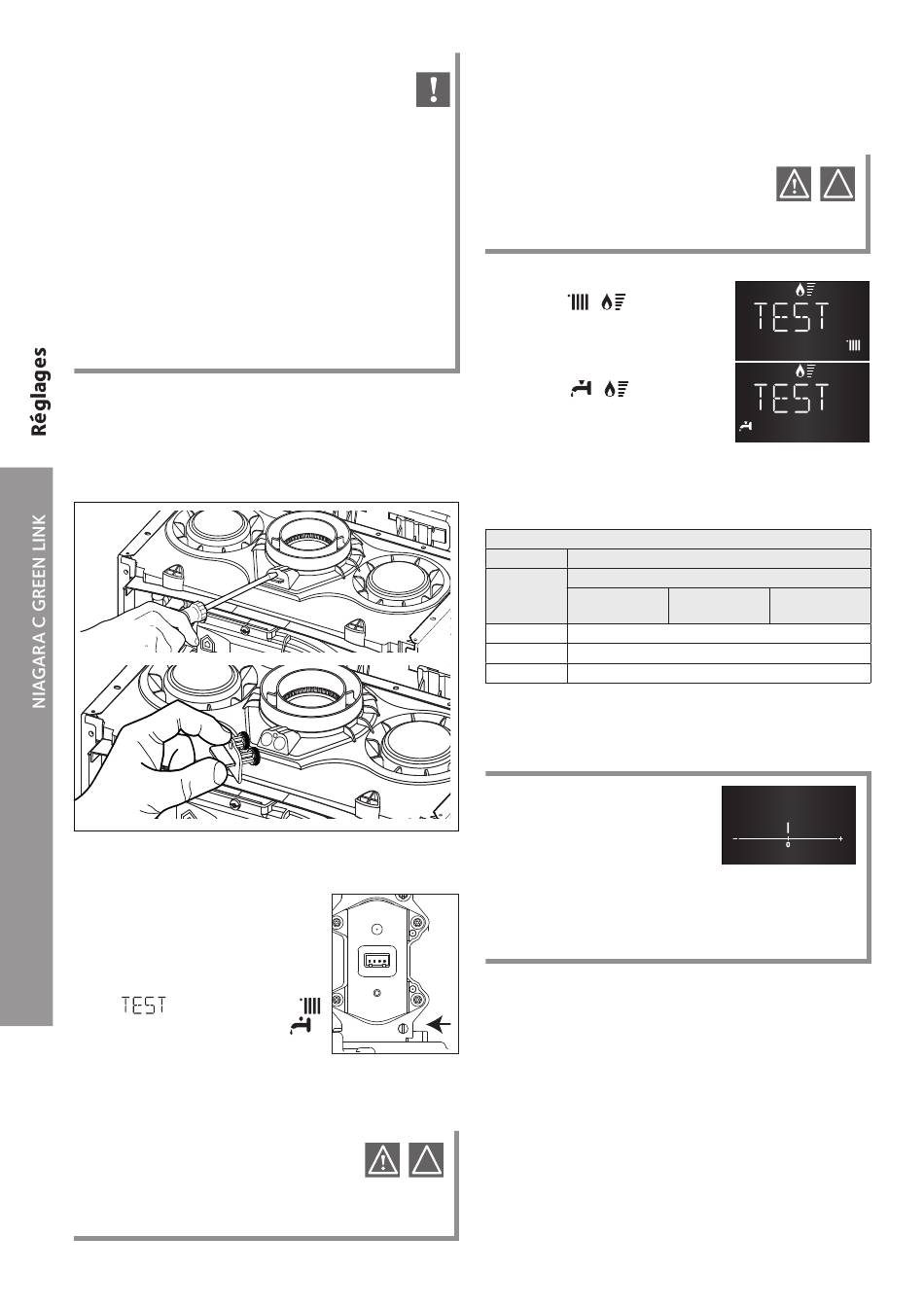

CHAFFOTEAUX NIAGARA C GREEN LINK 25 Notice Technique D'installation Et D'entretien page 24

ATTENTION!!
LE RÉGLAGE DOIT ETRE FAIT À CHAQUE:
- CHANGEMENT: VENTILATEUR, VANNE
GAZ, VENTURI, BRULEUR, ELECTRODE.
- CHANGEMENT DE CARTE.
- CHANGEMENT DE GAZ
- TOUTE MODIFICATION DES
PARAMETRES SUIVANT:
220 - ALLUMAGE LENT
231 - PUISSANCE MAXI
CHAUFFAGE RÉGLABLE
232 - % PUISSANCE MAXI SANITAIRE
233 - % PUISSANCE MINI
234 - % PUISSANCE MAXI CHAUFFAGE
Opération 3
Préparation du matériel de mesure
Raccorder.l'appareil.de.mesure.étalonné.dans.la.prise.de.combustion.
de.gauche.en.dévissant.la.vis.et.en.retirant.l'obturateur.
Vérifier.que.rien.n'obstrue.le.silencieux.
Le.panneau.avant.de.la.chaudière.doit.être.ensuite.fermé.
Opération 4
Contrôle de la pression d'alimentation dynamique.
Desserrer. la. vis. "IN". et. insérer. le. tuyau. de.
raccordement. du. manomètre. dans. la. prise.
de.pression.
Faire.fonctionner.la.chaudière.à.sa.puissance.
maximum. sanitaire. (Activer. la. fonction.
"Contrôle de combustion",.appuyer.sur.la.
touche. RESET. pendant. 5. secondes,. l'ecran.
affiche. . et. le. pictogramme.
Tourner.l'encodeur.pour.sélectionner..
Une.fois.l'essai.terminé,.arrêter.la.demande.
24
en.cours.
Sortir. de. la. fonction. contrôle. de. combustion.. Eteindre. l'appareil,.
fermer. la. vanne. d'arrivée. de. gaz.. Débrancher. le. manomètre. et.
serrer.la.vis.«.IN.».
ATTENTION !!
SI LA PRESSION NE CORRESPOND
PAS À CELLE DANS LE TABLEAU
RÉGLAGE GAZ NE PAS UTILISER L'APPAREIL.
ATTENTION !
EN ACTIVANT LA FONCTION CONTRÔLE DE
COMBUSTION, LA TEMPÉRATURE DE L'EAU
SORTANT DE LA CHAUDIÈRE PEUT ÊTRE
SUPÉRIEURE À 65°C.
..
.)..
IN
Opération 5
Ajustement du CO 2 au débit gaz maximal (sanitaire)
Effectuer.un.puisage.sanitaire.au.débit.d'eau.maximal.
Activer. la. fonction. "Contrôle de combustion". en. appuyant. sur. la.
touche.RESET pendant.10.secondes.
Sur. l'afficheur. apparaît. TEST. et. les.
pictogrammes .-.
(puissance.maximale.chauffage)
Tourner. l'encodeur. pour. selectionner. la.
puissance.maxi.sanitaire..
Sur. l'afficheur. apparaît. TEST. et. les.
pictogrammes. .-. ..
Appuyer.sur.la.touche.OK.
La. chaudière. est. activée. à. la. puissance.
maximale.
Attendre.1.minute.pour.que.la.chaudière.se.
stabilise.avant.de.réaliser.les.analyses.de.combustion.
Relever.la.valeur.de.CO 2 .(%).et.la.comparer.aux.valeurs.contenues.
dans.le.Tableau.A.ci-dessous.
Tableau A
NIAGARA C GREEN LINK 25/35
Gas
Puissance.maxi.
sanitaire
G20
G25
G31
N.B.: VALEURS PANNEAU AVANT
Si.la.valeur.du.CO 2 .mesurée.est.correcte.passer.à.l'opération.suivante.
Si. la. valeur. du. CO 2 . mesurée. est.
différente. de. la. valeur. donnée. dans.
le. tableau,. appuyer. sur. la. touche. OK..
L'afficheur. indiquera,. après. quelques.
secondes. une. barre. de. réglage..
tourner. l'encodeur. pour. ajuster. la.
valeur.
Il.est.possible.de.modifier.la.valeur.de.±.0,5%..
Appuyer.sur.la.touche.OK.pour.confirmer.la.modification.de.la.
valeur.et.passer.à.l'opération.suivante.
CO 2 . (%)
Puissance
Puissance.
intermédiaire mini
8,8.±.0,7
8,8.±.0,7
10,5.±.0,7
0
0
FERMÉ.
0
