DANGER EN CAS DE FIXATION
INSUFFISANTE LE MATERIEL DE
FIXATION DE LA CHAUDIERE DOIT
ETRE ADAPTE A LA NATURE ET A L'ETAT DU
MUR.
EN CAS DE FIXATION INSUFFISANTE,
L'APPAREIL PEUT CHUTER.
PAR AILLEURS, L'APPARITION DE FUITES
AU NIVEAU DES RACCORDEMENTS PEUT
EGALEMENT IMPLIQUER UN DANGER
MORTEL.
L'APPAREIL EST CONÇU POUR UNE
INSTALLATION MURALE ET NE PEUT
PAS ÊTRE INSTALLÉ SUR UN CHÂSSIS
OU SUR LE SOL.
L'appareil.doit.être.installé.sur.un.mur.non.endommagé,.solide,.qui.
est.suffisamment.robuste.pour.supporter.le.poids.de.l'appareil..Ainsi,.
tout. contact. avec. les. pièces. électriques. sous. tension. via. la. partie.
arrière.ouverte.de.l'appareil.est.évité.
Dans.le.cas.d'une.installation.dans.une.pièce.ou.une.niche,.il.convient.
de. respecter. des. distances. minimales,. permettant. l'accès. aux.
différentes.pièces.de.l'appareil.de.chauffage.
Retirez l'appareil de son emballage en carton.
Enlevez le film plastique de toutes les pièces de
l'appareil.
14
Pose de la chaudière

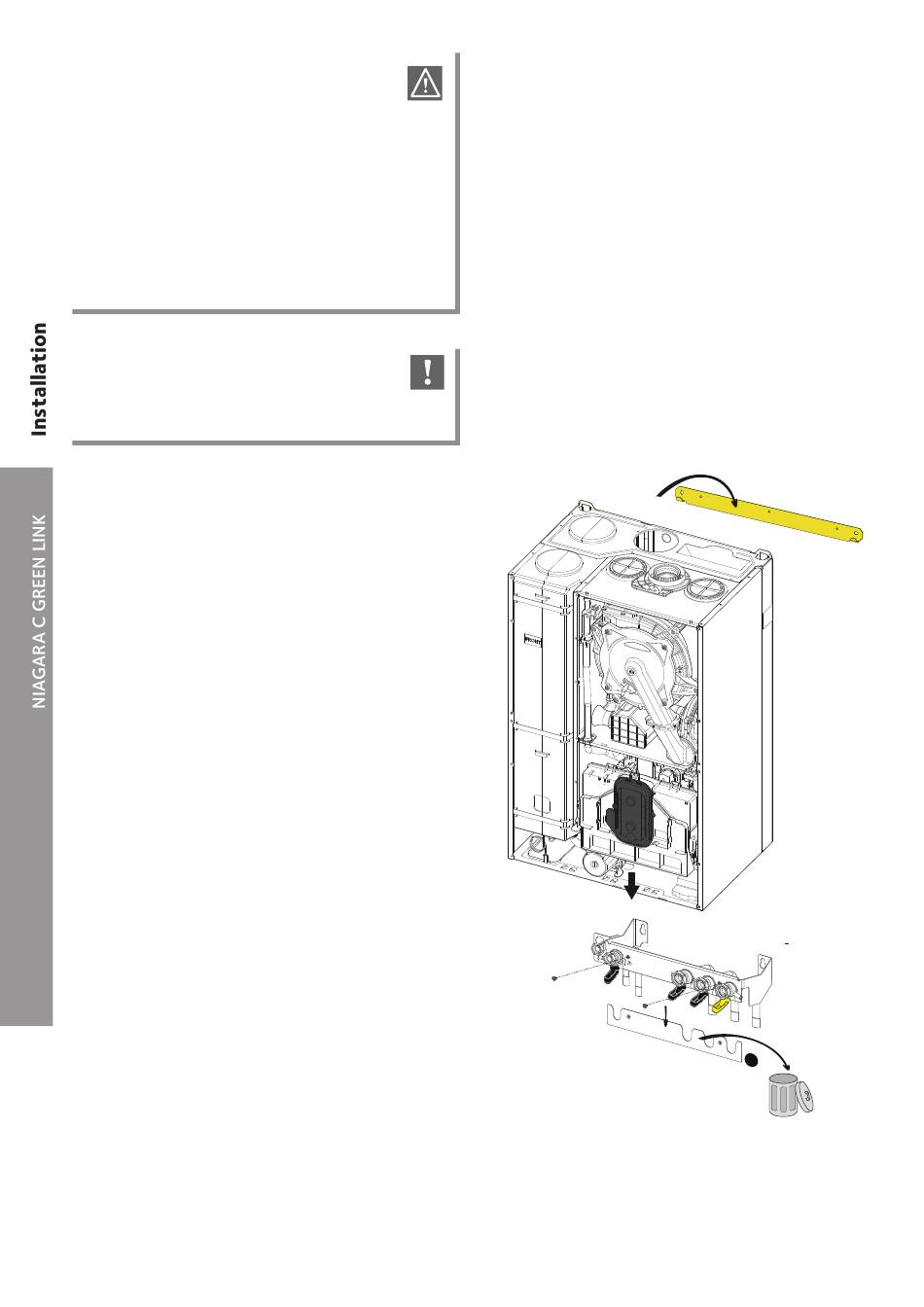

Utilisation.du.gabarit.de.montage.:
1... Disposer.le.gabarit.de.montage.sur.l'emplacement.retenue.
pour.la.fixation.de.l'appareil.
2... Fixer.le.gabarit.au.mur.
3... Marquer.sur.le.mur.les.trous.de.perçage.nécessaires.pour.
votre.installation.(utilisation.d'un.niveau.et.vérifier.l'aplomb).
4... Retirer.le.gabarit.de.montage.du.mur.
5.. Percer.les.trous.
6.. Ouvrez.les.zones.de.rupture.théorique.nécessaires.
7.. Fixez.l'étrier.au.mur.(schéma.1).
8.. Accrochez.l'appareil.par.le.haut.à.l'aide.du.support.de.
suspension.dans.l'étrier.
9... Déposer.la.façade.de.l'appareil.(voir page suivante)
10... Dévisser.les.2.vis.B,.retirer.le.peigne.et.le.jeter.(schéma.2)
11... Présenter. la. chaudière. au. dessus. de. la. barrette,. la. laisser.
descendre.en.appui.sur.celle-ci.
12... Mettre.en.place.les.différents.joints
13... Serrer.les.robinets.et.raccords.de.la.barrette.sur.les.raccords.
de.la.platine.de.la.chaudière
L'orifice. de. vidange. du. disconnecteur,. de. la. soupape. de. sécurité.
chauffage. et. sanitaire. (11-17). doivent. obligatoirement. être.
raccordés.à.une.canalisation.d'eau.usée.
