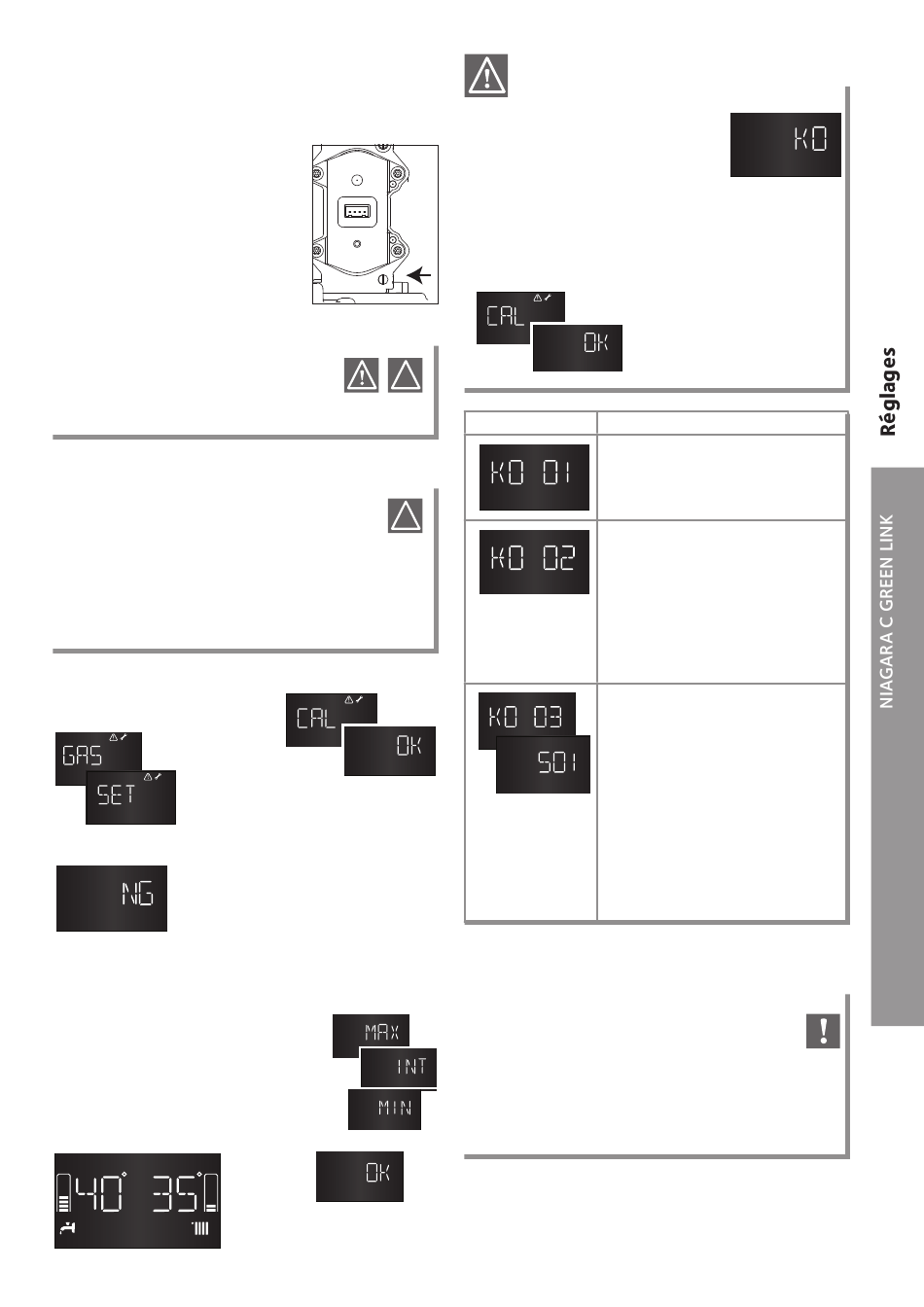

RÉGLAGE ET PROCEDURE DE CONTRÔLE DE LA
COMBUSTION
L'ORDRE DES OPÉRATIONS DOIT IMPÉRATIVEMENT ÊTRE
RESPECTÉ DANS CETTE PROCÉDURE.
Opération 1
Contrôle de la pression d'alimentation
statique.
Desserrer. la. vis. "IN". et. insérer. le. tuyau. de.
raccordement. du. manomètre. dans. la. prise.
de.pression.
La.pression.d'alimentation.doit.correspondre.
à.celle.prévue.pour.le.type.de.gaz.pour.lequel.
la.chaudière.a.été.conçue.
Une.fois.le.contrôle.terminé,.serrer.la.vis."IN".
et.vérifier.l'étanchéité.
ATTENTION !!
SI LA PRESSION NE CORRESPOND
PAS À CELLE DANS LE TABLEAU
RÉGLAGE GAZ NE PAS UTILISER L'APPAREIL.
Opération 2 - RÉGLAGE
IMPORTANT!
PENDANT LA PROCÉDURE DE RÉGLAGE
ET DE CONTRÔLE DE LA COMBUSTION
LA CHAUDIÈRE DOIT AVOIR LE PANNEAU
AVANT FERMÉ ET LES CONDUITS D'AMENÉE
D'AIR/ÉVACUATION GAZ BRÛLÉS ASSEMBLEES
COMPLÈTEMENT.
L'afficheur.demande.d'activer.le.Réglage..
Appuyer. sur. la. touche. MENU/OK.
pendant.5.secondes.
L'écran. affiche.
GAS / SET, pour.
sélectionner. le.
gas.utlilisé.
Appuyer. sur. la.
touche.OK,.l'écran.affiche.le.gaz.usagé.
Tourner. l'encodeur. (9) pour. sélectionner. le.
nouveau.type.de.gaz:
NG.=.Gaz.naturel.
...........(réglage.d'usine)
LPG.=.GPL.(G30.ou.G31)
G230.=.Air.Propané.(IT)
G130.=.GPO.-.NE PEUT PAS ÊTRE UTILISÉ
POUR URBIA GREEN LINK
Appuyer.sur.la.touche.OK.pour.activer.la.procédure.de.Réglage..
CETTE.PROCÉDURE.PEUT.PRENDRE.QUELQUES.MINUTES.
L'écran.affiche.les
différents.niveaux.de
.réglage.
Puissance maxi sanitarire
Puissance intermédiaire
Puissance mini
Si. le. réglage. automatique. est. terminé. avec.
succès.l'écran.affiche.OK.et.après.5.secondes.il.va.
retourner.à.l'écran.principal.
ATTENTION
SI LE RÉGLAGE EST INCOMPLET
L'AFFICHEUR INDIQUERA KO ET
UN
CODE D'ERREUR POUR 10 SECONDS, À SUIVRE
CAL/OK. IL EST NÉCESSAIRE DE RÉPÉTER LA
PROCÉDURE, SI LE RÉGLAGE AUTOMATIQUE
IN
ERREUR
ATTENTION!!
SI, APRÈS AVOIR RÉPÉTÉ LA PROCÉDURE
DE RÉGLAGE, LA CHAUDIÈRE SIGNALE
À NOUVEAU KO COUPER L'ALIMENTATION
ÉLECTRIQUE À L'AIDE DE L'INTERRUPTEUR
BIPOLAIRE EXTERNE, FERMER LE ROBINET
GAZ ET CONTACTER UN TECHNICIEN QUALIFIÉ.
EST ENCORE INCORRECT
APPELER LE SERVICE
TECHNIQUE.
DESCRIPTION
Anomalie.débit.chauffage
(Vérifier.le.bon.fonctionnement.de.la.
pompe.et.la.pression.de.l'eau.sur.le.
manomètre)
La.témperature.de.départ.du.chauffage.
est.>88°C.en.modalité.chauffage..Si.la.
chaudière.est.en.modalité.sanitaire.la.
témperature.de.départ.est.>88°C.et.
le.retour.est.+4.de.la.temperature.de.
consigne.
(Ouvir.le.robinet.de.l'eau.chaude.ou,.pour.
le.modèles.System,.ouvrir.tous.le.vannes.
de.zone/vannes.thermostatique.pour.
dissiper.la.chaleur)
Pendant.10.secondes.clignote.KO.03.et.
Tableau
le.code.d'erreur.détecté.(voir.
des codes erreur à la page 38).
En.cas
Arrêt verrouillé appuyer.sur.la.
touche.OK,.l'ecran.affichera CAL OK
(répéter.le.réglage)..En.cas d'Arrêt de
sécurité,.si la.cause.de.l'arrêt.disparait,.
l'ecran.afficherà CAL OK (répéter.le.
Réglage)..Si.la.chaudière.signale.encore.
un.arrêt.de.sécurite,.il.faut.éteindre.
la.chaudière..Couper.l'alimentation.
électrique.à.l'aide.de.l'interrupteur.
bipolaire.externe,.fermer.le.robinet.gaz.et.
contacter.un.technicien.qualifié.
