Raccordement électrique
AVANT TOUTE INTERVENTION DANS LA
CHAUDIÈRE, COUPER L'ALIMENTATION
ÉLECTRIQUE EN PLAÇANT
L'INTERRUPTEUR BIPOLAIRE EXTÉRIEUR SUR
"OFF".
RESPECTER LES CONNEXIONS NEUTRE/
PHASE.
Alimentation.230.V.+.terre
Le. raccordement. s'effectue. avec. le. câble. 2. P+. T. fourni. avec.
l'appareil,.connecté.sur.la.carte.principale.du.boîtier.électrique.

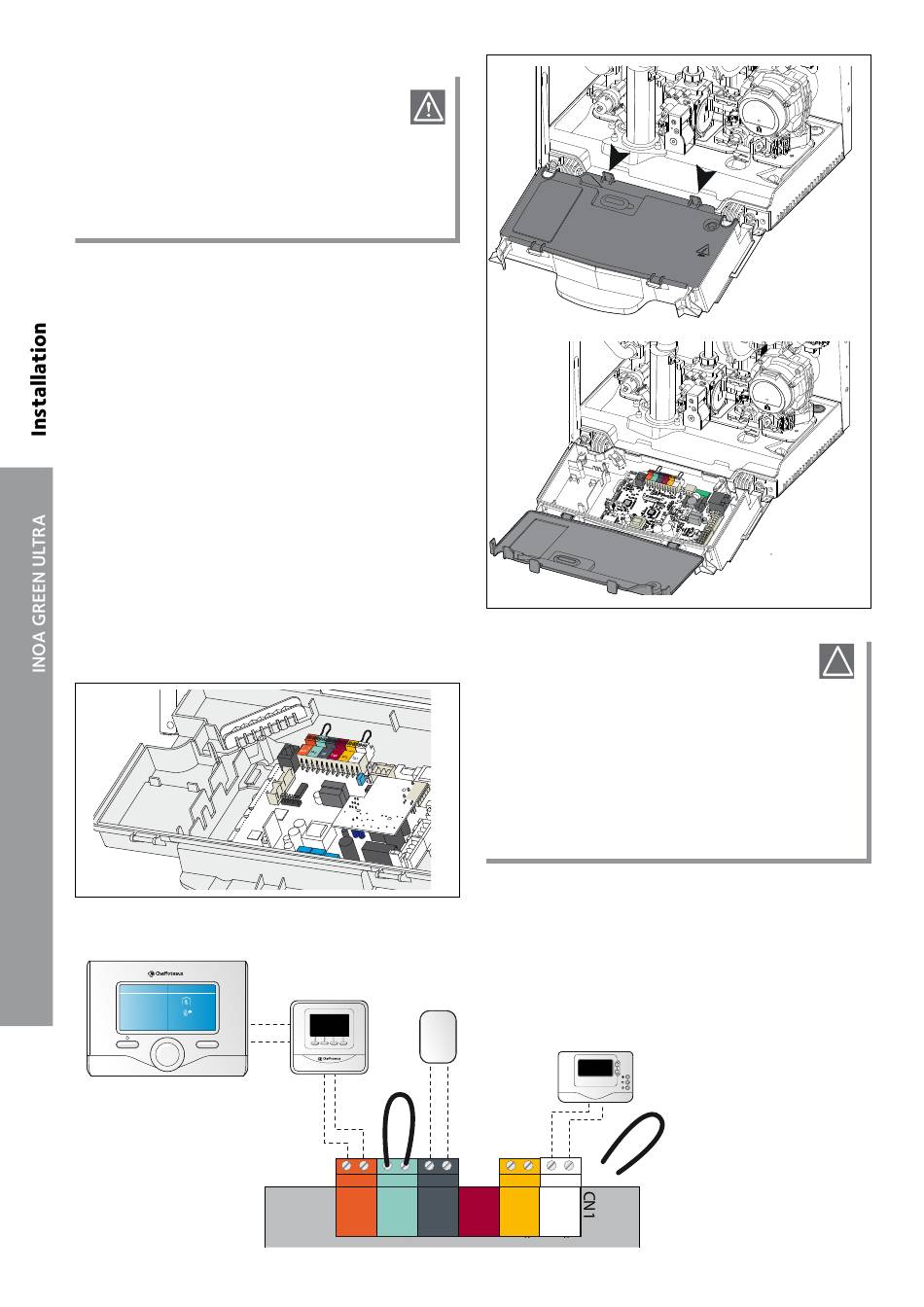

Raccordement des périphériques
Pour.accéder.aux.raccordement.des.périphériques.procéder.comme.
suit.:
.-..basculer.le.boîtier.électrique.vers.l'avant
.-..pousser. sur. les. 2. clips. A,. puis. faire. une. rotation. au. couvercle.
afin. d'accèder. aux. connexions. des. périphériques. et. à. la. carte.
principale.
On.y.trouve.les.connexions.pour.:
BUS. -. Expert. control. ou. Easy. control. bus. ou. autre. produits. et.
accessoires.BUS
FLOOR-TA2..-.le.thermostat.plancher.chauffant.
...........................le.thermostat.d'ambiance.de.la.zone.2.
.. ..........(sélectionner.par.le.paramètre.223)
SE.-..sonde.extérieure.(en.option)
SOL.-.sonde.solaire.(en.option.pour.installation.de.sistème.solaire)
TA1.-..thermostat.d'ambiance.de.la.zone.1
Pour plus d'informations sur les accessoires disponibles,
consulter nos catalogues spécifiques ou notre site
www.chaffoteaux.fr
EXPET CONTROL
Interface de système (option)
09/07/2014 16:00
Temperatura interna 18°C
20°C
Temperatura desiderata
Premere OK per accedere al MENU
OK
20
ou
.
ZONE CONTROL
Sonde d'ambiance modulante (option)
liaison BUS
liaison BUS
FLOOR
T B
BUS
TA2
AVERTISSEMENT :
SI LA CHAUDIERE EST RACCORDEE
A DES COMMANDES EXTERIEURES,
N'UTILISEZ PAS ENSEMBLE DES CABLES
230V ET DES CABLES DE CIRCUIT DE
COMMANDE (CABLE BASSE TENSION),
UTILISEZ PLUTOT DES CABLES SEPARES
OU BLINDES POUR EVITER TOUTE TENSION
INDUITE SUR LE CIRCUIT BASSE TENSION.
Raccordement d'un thermostat d'ambiance
.-.basculer.le.boîtier.électrique.vers.l'avant
.-.pousser.les.deux.clips.puis.faire.une.rotation.du.couvercle
.-.enlever.le.shunt.avant.de.raccorder.le.TA.sur.le.connecteur.TA1
.-.refermer.le.couvercle,.rebasculer.le.boîtier.électrique.et.remonter.
la.façade.
Sonde
Easy control (à piles)
extérieure
Thermostat d'ambiance
1 2 3 4 5
SE TNK SOL TA1
6 7
