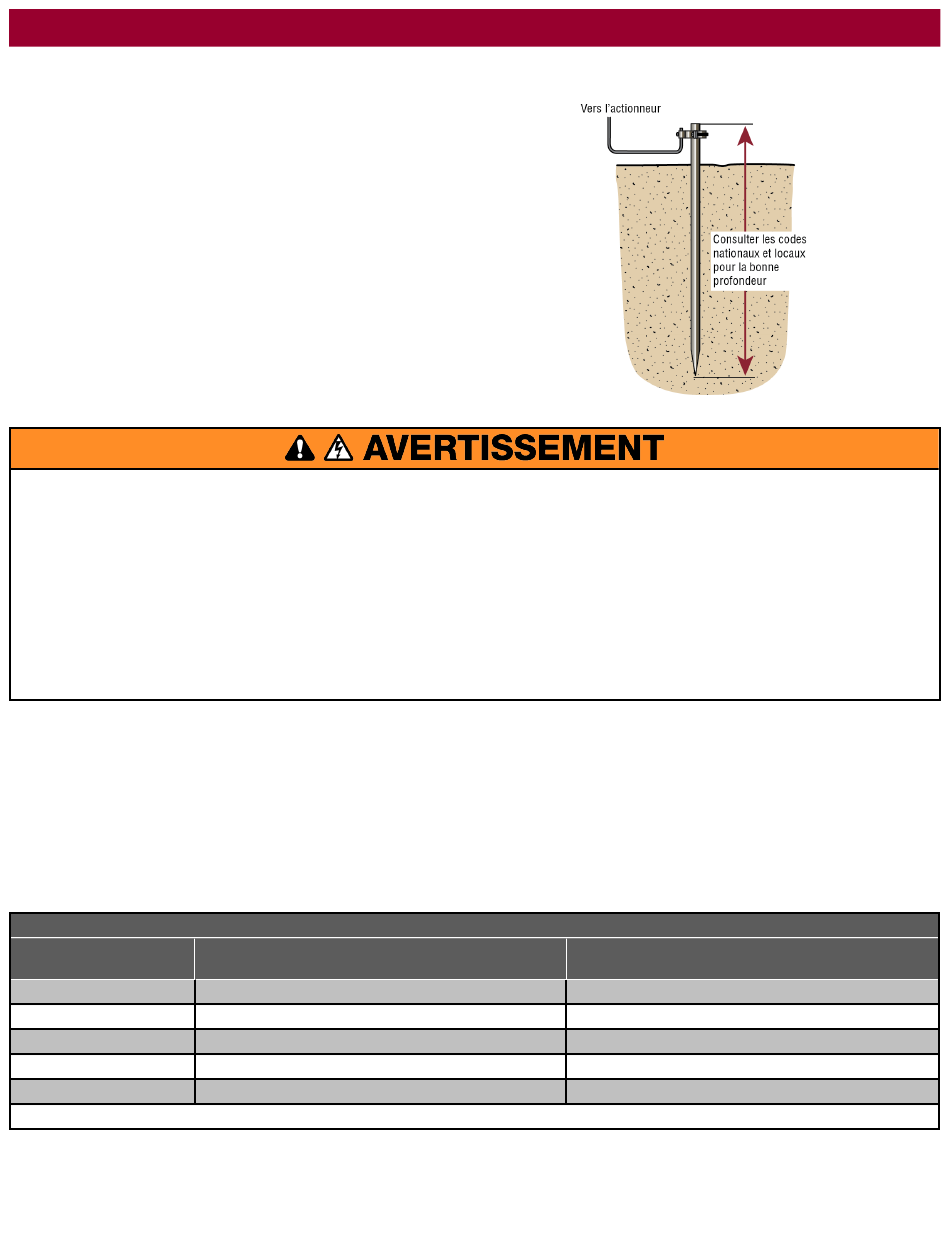

Étape 7 Tige de mise à la terre
Utiliser la bonne tige de mise à la terre pour votre région. Le fil de mise à
la terre doit être un fil entier d'une seule pièce. Ne jamais épisser deux
fils pour le fil de mise à la terre. Si le fil de mise à la terre est coupé trop
court, brisé ou si on intégrité a été compromise, le remplacer par une
seule longueur de fil.
1. Installer la tige de mise à la terre à 0,9 m (3 pi) de l'actionneur.
2. Acheminer le câblage de la tige de mise à la terre à l'actionneur.
REMARQUE : Si l'actionneur n'est pas mis à la terre correctement, la
portée des télécommandes sera réduite et l'actionneur sera plus
susceptible d'être endommagé par la foudre et les surtensions.
Étape 8 Câblage électrique
Pour réduire le risque de BLESSURES GRAVES, voire MORTELLES :
TOUTE intervention d'entretien sur l'actionneur ou dans une zone à
l
proximité de l'actionneur NE DOIT être réalisée qu'après avoir
déconnecté l'alimentation électrique (alimentation par courant
alternatif, énergie solaire et batterie) et l'avoir verrouillée par
l'interrupteur d'alimentation de l'actionneur. Après avoir achevé
l'intervention d'entretien, la zone DOIT être dégagée et sécurisée; ce
n'est qu'à ce moment que l'actionneur peut être remis en service.
Déconnecter l'alimentation au niveau de la boîte à fusibles AVANT de
l
poursuivre. L'actionneur DOIT ÊTRE correctement mis à la terre et
connecté conformément aux réglementations du code de l'électricité
local. REMARQUE : L'actionneur doit se trouver sur un circuit séparé
avec des fusibles de capacité suffisante.
L'actionneur peut être câblé à une alimentation de 120 V c. a. ou à un panneau solaire (non fourni). Observer les instructions en fonction de votre
application. La batterie est chargée dans le circuit par le transformateur intégré. L'actionneur nécessite une batterie 7AH (fournie) ou une
batterie 33AH. L'application 33AH nécessite le faisceau de câblage 33AH (modèle K94-37236).
En ce qui concerne les applications de barrière à deux vantaux, l'alimentation devra être connectée à chaque actionneur. Le câblage d'alimentation
et de commande DOIT être acheminé dans des conduits distincts.
Tous les câbles de commande utilisés pour raccorder des dispositifs externes aux circuits de classe 2 de l'actionneur doivent être des câbles de puissance
limitée (QPTZ), de type CL2, CL2P, CL2R ou CL2X ou d'autres câbles présentant des caractéristiques électriques, mécaniques et d'inflammabilité
équivalentes ou supérieures.
APPLICATIONS SOLAIRES : En ce qui concerne les applications solaires, consulter la rubrique Panneaux solaires dans l'Annexe. Observer les instructions
en fonction de votre application.
AMERICAN WIRE GAUGE
(AWG)
18
16
14
12
10
REMARQUE : Utiliser UNIQUEMENT des conducteurs en cuivre.
INSTALLATION
LONGUEUR MAXIMALE DU FIL
TRANSFORMATEUR DIRECT ENFICHABLE (120 V c. a.)
351 m (1153 pi)
564 m (1850 pi)
899 m (2950 pi)
TOUTES les connexions électriques DOIVENT être réalisées par un
l
professionnel compétent.
NE PAS installer de câblage ou tenter de faire fonctionner l'actionneur
l
avant d'abord avoir consulté le schéma de câblage.
TOUS les câblages d'alimentation doivent se trouver sur un circuit
l
spécialisé et bien protégé. L'emplacement du dispositif de
déconnexion de l'alimentation doit être visible et clairement étiqueté.
TOUT câblage d'alimentation et de commande DOIT être acheminé
l
dans un conduit séparé.
TRANSFORMATEUR EXTERNE ENFICHABLE (24 V c. a.)
16
46 m (150 pi)
76 m (250 pi)
122 m (400 pi)
183 m (600 pi)
305 m (1,000 pi)
