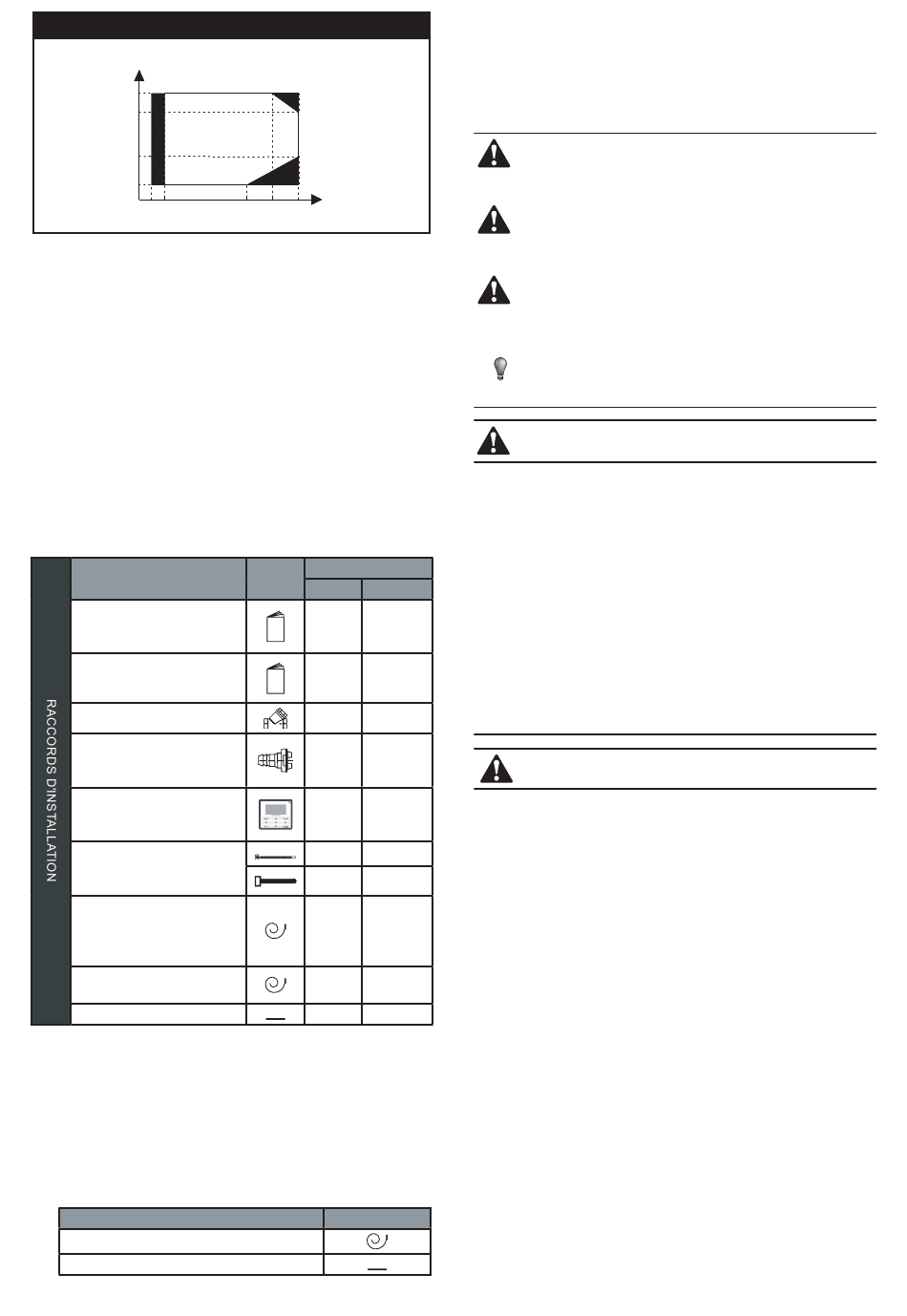

MODE DE CHAUFFAGE D'EAU SANITAIRE
T4
43
30
-2
-20
5 12
Température extérieure T4 (°C)
Température du débit d'eau T1 (°C)
■
P as de fonctionnement de la pompe à chaleur, chauffage de
secours ou chaudière uniquement.
(*) Les modèles ont une fonction de prévention du gel qui utilise
la pompe à chaleur et le chauffage de secours pour protéger le
système d'eau du gel dans toutes les conditions. En cas de cou-
pure d'alimentation accidentelle ou intentionnelle, l'utilisation de
glycol est recommandée (Se reporter à 9.3 Précaution tuyaute-
rie d'eau : « Utilisation de glycol »).
1.2 Portée de ce manuel
Ce manuel d'installation et du propriétaire décrit les procédures
d'installation et de connexion de tous les modèles d'unité extérieure
monobloc.
2 ACCESSOIRES
2.1 Accessoires fournis avec l'unité
NOM
Manuel d'installation et
du propriétaire de l'unité
extérieure (ce livret)
Manuel du propriétaire de la
commande câblée
Filtre en forme de Y
Assemblage de tuyau de
raccordement de sortie
d'eau
Kit d'interface utilisateur
(contrôleur numérique à
distance)
Courroie de serrage pour
l'utilisation du câblage du
client
Thermistance pour ballon
d'eau chaude sanitaire
ou source de chauffage
supplémentaire*
Thermistance pour
chauffage de secours T1
Ligne de transit
* La thermistance peut être utilisée pour détecter la température de
l'eau, en cas d'installation du ballon d'eau chaude sanitaire seul, la
thermistance peut fonctionner en tant que T5, en cas d'installation
de la chaudière seule, la thermistance peut fonctionner comme T1B,
en cas d'installation des deux unités, une thermistance supplémen-
taire est nécessaire (veuillez contacter le fournisseur). La thermis-
tance doit être connectée au port correspondant de la commande
principale de l'hydraulique (se reporter à 9.2.3 Commande princi-
pale du module hydraulique).
2.2 Accessoires disponibles chez le fournisseur
NOM
thermistance température de l'eau
Ligne de transit (pour T1B)
T1
40
50
60
QUANTITÉ
FORME
5~7 kW 12~16 kW
1
1
1
1
1
1
2
1
1
1
0
2
3
3
1
1
1
0
1
1
FORME
3 CONSIDÉRATIONS DE SÉCURITÉ
Les précautions indiquées ici peuvent être divisées selon les types
suivants. Elles sont assez importantes, veuillez donc les suivre
attentivement.
Significations des symboles DANGER, AVERTISSEMENT, ATTEN-
TION et REMARQUE.
DANGER
Indique une situation dangereuse imminente qui, si elle n'est
pas évitée, provoquera des blessures graves.
AVERTISSEMENT
Indique une situation potentiellement dangereuse qui, si
elle n'est pas évitée, peut provoquer des blessures graves.
ATTENTION
Indique une situation potentiellement dangereuse qui, si elle
n'est pas évitée, peut provoquer des blessures mineures ou
légères. Il est également utilisé pour alerter contre les pra-
tiques dangereuses.
REMARQUE
Indique des situations qui ne peuvent aboutir qu'en dom-
mage aux biens ou à l'équipement.
■
A vant de toucher les pièces de la borne électrique, arrêter le
commutateur d'alimentation.
■
L orsque les panneaux de service sont retirés, les pièces sous
tension peuvent être facilement touchées par accident.
Ne jamais laisser l'unité sans surveillance pendant l'installation
ou l'entretien lorsque le panneau de service a été retiré.
■
N e pas toucher les tuyauteries d'eau pendant et immédiatement
après l'opération car les tuyauteries peuvent être chaudes et
peuvent brûler les mains. Pour éviter les blessures, donner le
temps à la tuyauterie de revenir à une température normale ou
s'assurer de porter des gants de protection.
■
N e pas toucher de commutateur avec les doigts humides. Tou-
cher à un commutateur avec les doigts humides peut provoquer
un choc électrique.
■
A vant de toucher les pièces électriques, éteindre toutes les l'ali-
mentation de l'unité.
AVERTISSEMENT
■
D échirer et jeter les sacs d'emballage en plastique pour que les
enfants ne puissent pas jouer avec. Les enfants jouant avec
des sacs en plastique risquent un danger étouffement.
■
É liminer en toute sécurité les matériaux d'emballage comme les
clous et autres pièces en métal ou en bois qui pourraient provo-
quer des blessures.
■
D emandez à votre revendeur ou à un personnel qualifié d'effec-
tuer les travaux d'installation conformément à ce manuel. Ne pas
installer l'unité par vo
us-même. Une installation incorrecte peut entraîner des fuites d'eau,
des chocs électriques ou un incendie
■
S 'assurer de n'utiliser que les accessoires et pièces spécifiés
pour le travail d'installation.
Le fait de ne pas utiliser certaines pièces spécifiques peut en-
traîner des fuites d'eau, des chocs électriques, un incendie ou
une chute de l'unité de son support.
■
I nstaller l'unité sur une base qui peut supporter son poids.
■
U ne force physique insuffisante peut provoquer une chute de
l'équipement et des risques de blessures
■
E ffectuer le travail d'installation spécifié en tenant pleinement
compte des forts vents, des ouragans, ou des tremblements de
terre. Une installation incorrecte peut entraîner des accidents de
travail en raison de chutes de l'équipement.
■
S 'assurer que tous les travaux d'électricité sont effectués par un
technicien qualifié, conformément aux lois et régulations locales
et à ce manuel, à l'aide d'un circuit séparé.
Une capacité insuffisante du circuit d'alimentation ou une
construction électrique incorrecte peuvent entraîner des chocs
électriques ou un incendie.
2
