9.3 Tuyauterie d'eau
Toutes les longueurs et distances de tuyauterie ont été prises en
considération.
Exigences
La longueur de câble de thermistance autorisée
maximale est de 20 m.
Il s'agit de la distance maximale admissible entre le
ballon d'eau chaude sanitaire et l'unité (uniquement
pour les installations dotées d'un ballon d'eau
chaude sanitaire). Le câble de thermistance fourni
avec le ballon d'eau chaude sanitaire est de 10 m.
Afin d'optimiser l'efficacité, nous recommandons
d'installer la vanne à trois voies et le ballon d'eau
chaude sanitaire le plus près possible de l'unité
REMARQUE
■ S i l'installation est équipée d'un ballon d'eau chaude sanitaire
(en option), se reporter au Manuel d'installation et du proprié-
taire du ballon d'eau chaude sanitaire.
■ E n cas d'absence de glycol (antigel) dans le système, et de
défaillance de la pompe ou de l'alimentation, vider le système
(comme indiqué dans l'illustration ci-dessous).
A
Lorsque l'eau ne se déplace pas à l'intérieur du système
par temps froid, le gel est très probable et peut endom-
mager le système.
Contrôle du circuit de l'eau
Les unités sont équipées d'une entrée et d'une sortie d'eau pour le
raccordement à un circuit d'eau. Ce circuit doit être fourni par un
technicien agréé et doit se conformer aux lois et règlements locaux.
L'unité doit uniquement être utilisée dans un réseau de distribution
d'eau fermé.
L'application dans un circuit d'eau libre peut entraîner une corrosion
excessive de la tuyauterie d'eau.

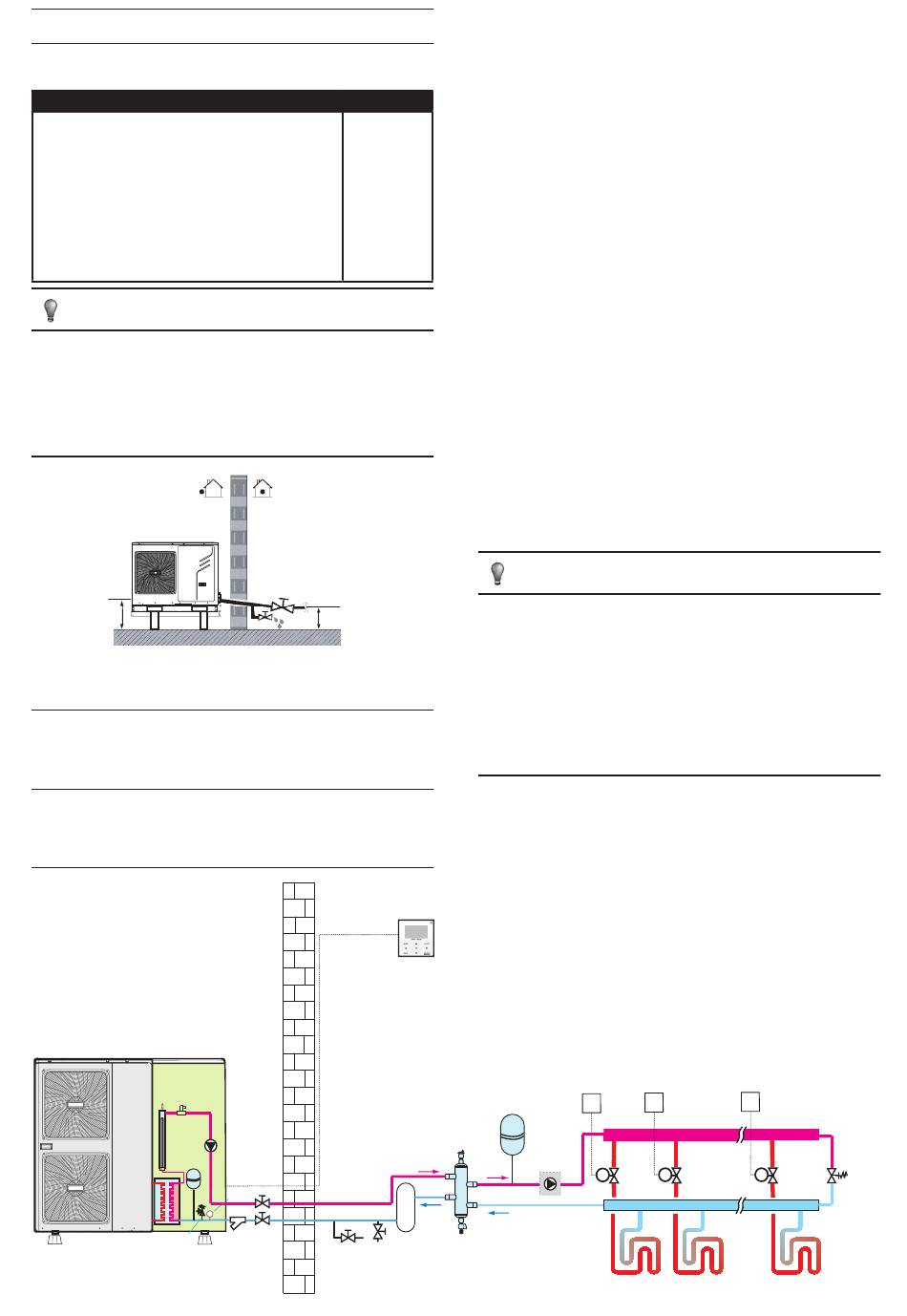

Exemple
1
1.6 1.7
1.5 1.8
1.3
1.2
1.4
Vanne
Longueur
de câble de
thermistance
moins 2 m
<A
1.1
2
3
7
6
Avant de poursuivre l'installation de l'unité, vérifiez les points
suivants :
■ La pression d'eau maximale = 3 bar.
■ L a température maximale de l'eau est 70 °C selon le réglage du
dispositif de sécurité.
■ U tilisez toujours des matériaux compatibles avec l'eau utilisée
dans le système et avec les matériaux utilisés dans l'appareil.
■ A ssurez-vous que les composantes installées dans la tuyauterie
de terrain peuvent résister à la pression et à la température de
l'eau.
■ D es robinets de vidange doivent être fournis à tous les points
bas du système pour permettre un drainage complet du circuit
pendant l'entretien.
■ D es aérations doivent être installées à tous les points hauts du
système. Les évents doivent être situés à des endroits facilement
accessibles pour le service. Une purge d'air automatique est
fournie à l'intérieur de l'appareil. S'assurer que cette vanne de
purge d'air n'est pas trop serrée afin de libérer automatiquement
l'air dans le circuit d'eau.
Contrôle de la pression d'alimentation du volume d'eau et du
vase d'expansion
L'unité est équipée d'un vase d'expansion de 5 l (pour l'unité 5/7 kW,
le volume est de 2 l) avec une pression d'alimentation par défaut de
1,5 bar.
Pour assurer le bon fonctionnement de l'unité, la pression d'alimen-
tation du vase d'expansion pourrait devoir être ajustée et les vo-
lumes d'eau maximum et minimum doivent être vérifiés.
1. V érifier que le volume total d'eau dans l'installation, à l'exclusion
du volume d'eau interne de l'unité, est d'au moins 25 l (pour l'unité
5/7 kW, le volume minimum est de 15 l). Voir 14 Spécifications
techniques pour s'informer du volume d'eau interne total de l'unité.
■ D ans la plupart des applications, ce volume d'eau minimum
sera satisfaisant.
■ D ans les processus critiques ou dans des pièces avec une
charge calorifique élevée, de l'eau supplémentaire peut être
nécessaire.
■ L orsque la circulation dans chaque boucle de chauffage
des locaux est contrôlée par des vannes commandées à
distance, il est important que ce volume d'eau minimum soit
maintenu même si toutes les vannes sont fermées.
1
Unité extérieure
1.1 Manomètre
1.2 Soupape de surpression
1.3 Vase d'expansion
1.4 Échangeur de chaleur à plaques
1.5 Chauffage de secours
1.6 Vanne de purge d'air
1.7 Interrupteur commandé par débit
1.8 P _i: Pompe de circulation à
l'intérieur de l'unité
2
Filtre en forme de Y
3
Vanne d'arrêt (installée sur
place)
4
Interface utilisateur
6
Robinet de vidange (installé sur
place)
7
Robinet de remplissage (installé
sur place)
10
9.1
11
9
9.2
8
26
REMARQUE
8
R éservoir tampon (installé sur
place)
9
Réservoir d'équilibre (installé sur
place)
9.1 Vanne de purge d'air
9.2 Robinet de vidange
10
Vase d'expansion (installé sur
place)
11
P _o: Pompe de circulation à
l'extérieur (installée sur place)
12
Collecteur (installé sur place)
18 S oupape de dérivation (installée
sur place)
FHL 1...N Boucle de chauffage au
sol
M1...N Robinet motorisé (installé sur
place)
T1...n Thermostat d'ambiance (instal-
lé sur place)
T2
Tn
T1
12
M2
M1
.......
FHL1
FHL2
18
Mn
FHLn
