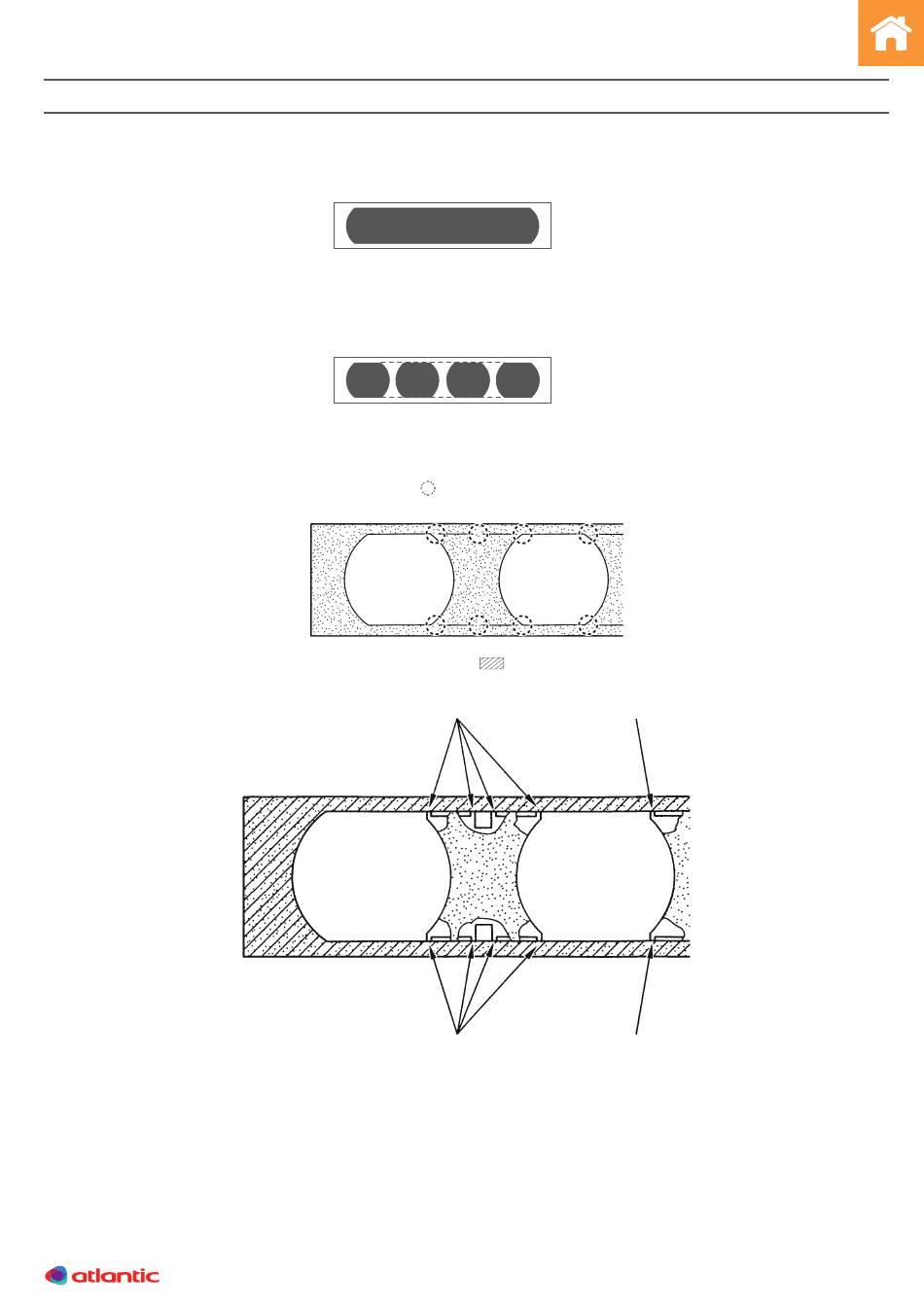

7. CONNEXION DES GAINES DE SOUFFLAGE

L'avant de l'unité est prédécoupé pour permettre les branchements suivants :
▪
Ces orifices sont à découper à la demande avec un outil adéquat (cisaille, etc...).
Utilisation de gaine de section rectangulaire
1.
Découper suivant les points de découpe
2. Dégager l'isolant autour des points de découpe
3. Avec un outil adéquat, couper et enlever la partie métallique inutile.
4. Avec un outil adéquat, dégager les emplacements pré-fendus destinés à recevoir les vis pour la
fixation de la gaine.
Gaine rectangulaire
Ou
4 gaines circulaires Ø 200 mm
avec un cutter.
Couper
Couper
afin que l'isolant ne dépasse pas de la partie.
Couper
Couper
