4. POSITIONNEMENT DES FIXATIONS

• Veiller à ce que l'unité soit bien fixée au moyen des écrous spéciaux fournis et pas
uniquement avec les équerres de fixation du châssis.
• Veiller à positionner les boulons à une hauteur uniforme lors du serrage des fixations.

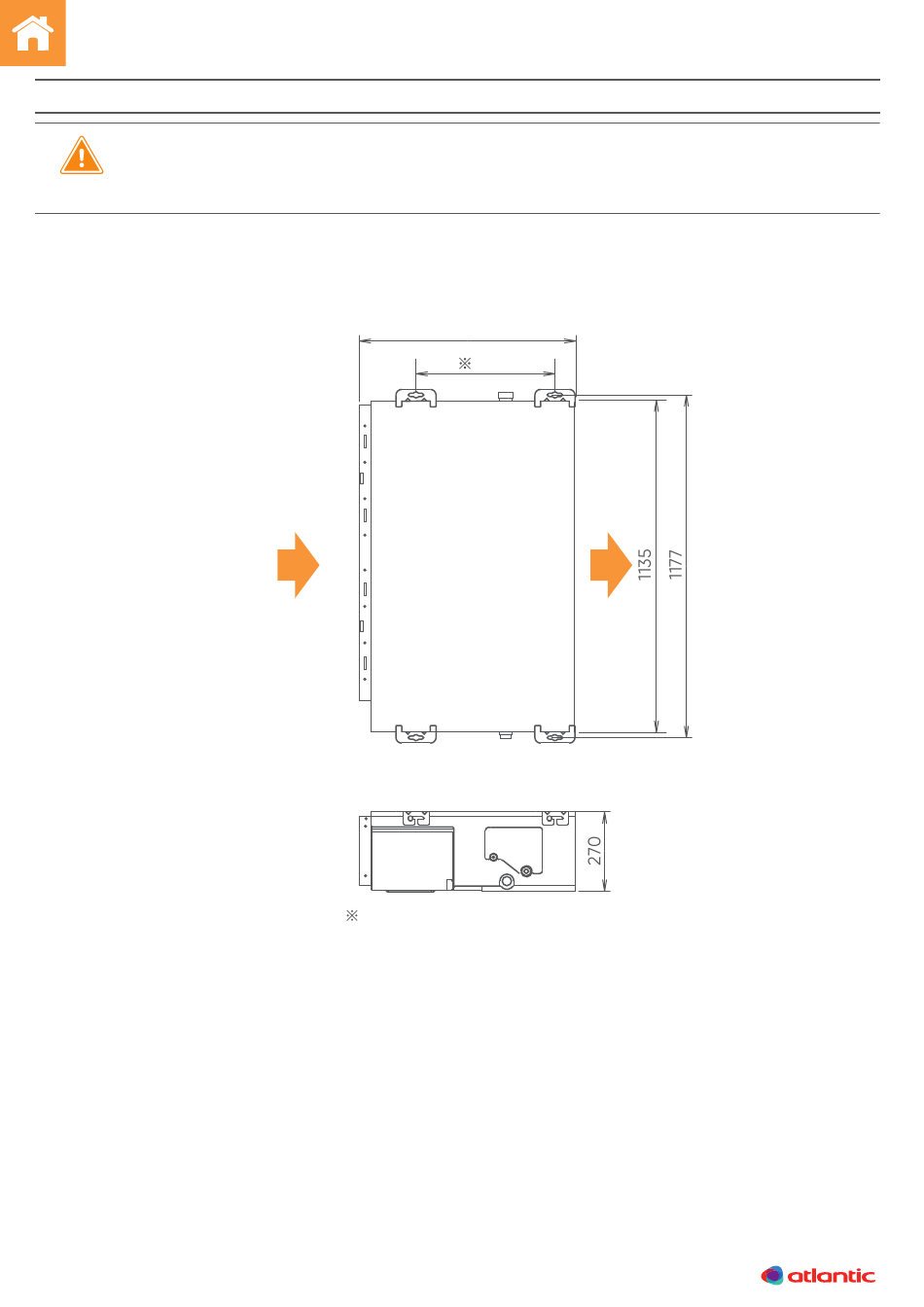

Le schéma ci-après donne des cotes de perçage pour la fixation des boulons d'ancrage.
(Vue de dessus)
(Vue de gauche)
La distance indiquée par le symbole
550 mm - Min. : 410 mm).
64
740
477
peut varier en fonction de l'emplacement des boulons (Max. :
Unité : mm
