Manuels Connexes pour Siemens SIMATIC NET RUGGEDCOM RS920W
Sommaire des Matières pour Siemens SIMATIC NET RUGGEDCOM RS920W
- Page 1 Manuel d'installation SIMATIC NET Commutateurs Ethernet robustes RUGGEDCOM RS920W Edition 12/2020 https://www.siemens.com...
- Page 2 Avant-propos Introduction Installation de l'appareil SIMATIC NET Gestion de l'appareil Commutateurs Ethernet robustes RUGGEDCOM RS920W Ports de communication Caractéristiques techniques Manuel d'installation Certification 12/2020 C79000-G8977-1033-08...
- Page 3 Tenez compte des points suivants: AVERTISSEMENT Les produits Siemens ne doivent être utilisés que pour les cas d'application prévus dans le catalogue et dans la documentation technique correspondante. S'ils sont utilisés en liaison avec des produits et composants d'autres marques, ceux-ci doivent être recommandés ou agréés par Siemens. Le fonctionnement correct et sûr des produits suppose un transport, un entreposage, une mise en place, un montage, une mise en service,...
-
Page 4: Table Des Matières
Accès à la documentation ....................... v Marques déposées ........................v Garantie ..........................v Formation ..........................vi Assistance client ........................vi Contacter Siemens ......................... vii Introduction ........................... 1 Caractéristiques essentielles .................. 2 Description ......................3 Outils et matériel requis ..................4 Mise hors service et mise au rebut ................ - Page 5 Table des matières Caractéristiques techniques de l'alimentation électrique ........27 Caractéristiques techniques du relais d'alarme de sécurité ........28 Standards réseau pris en charge ................28 Caractéristiques techniques des ports série ............28 Environnement de fonctionnement ..............29 Dessins cotés ...................... 29 Certification .........................
-
Page 6: Avant-Propos
Garantie Siemens garantit ce produit pendant une période de cinq (5) ans à partir de la date d'achat, sous réserve d'un retour à l'usine pour une maintenance pendant la durée de la garantie. Ce produit ne contient aucune pièce pouvant être réparée par l’utilisateur. -
Page 7: Formation
Siemens. Formation Siemens propose une large gamme de services de formation, allant de la formation en entreprise avec différents cours standard sur le fonctionnement en réseau et les commutateurs et routeurs Ethernet aux cours personnalisés sur site adaptés aux besoins du client, à... -
Page 8: Contacter Siemens
Contacter Siemens • Transmettez une demande SR ou vérifiez l'état d'une SR existante. • Contactez un représentant local de Siemens pour les ventes, l'assistance technique, la formation, etc. • Posez des questions ou partagez vos connaissances avec d'autres clients Siemens et la communauté de l'assistance client... - Page 9 Avant-propos Contacter Siemens viii RUGGEDCOM RS920W Manuel d'installation, 12/2020, C79000-G8977-1033-08...
-
Page 10: Introduction

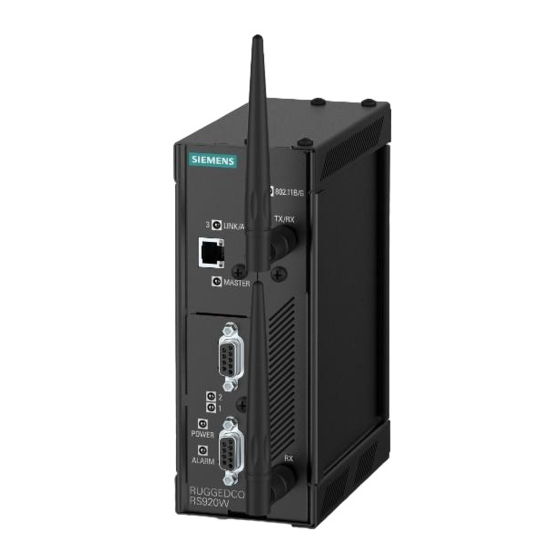

Introduction Le RUGGEDCOM RS920W est un serveur de périphérique série pour le secteur de la fourniture d'énergie, qui combine un réseau local (LAN) IEEE 802.11b/g avec des ports série câblés. Il permet aux concepteurs de réseau de connecter n'importe quel appareil série RS232/422/485 à un débit pouvant atteindre 230 kbits/s pour un accès et une commande sans fil par le biais d'un réseau sans fil (WLAN) IEEE 802.11i. -
Page 11: Caractéristiques Essentielles
Introduction 1.1 Caractéristiques essentielles L'alimentation électrique intégrée prend en charge une large plage de tensions (88-300 V CC ou 85-264 V CA) permettant un fonctionnement dans le monde entier. La conception renforcée supérieure du RUGGEDCOM RS920W et le système d'exploitation RUGGEDCOM robuste intégré (ROS) offrent au système une fiabilité supérieure et des fonctions réseau avancées, ce qui en fait un appareil parfaitement adapté... -
Page 12: Description
Introduction 1.2 Description Description Le RUGGEDCOM RS920W propose de nombreux ports, éléments de commande et LED de signalisation en face avant pour la connexion et la configuration de l'appareil ainsi que le dépannage. LED POWER LED ALARM Port EoVDSL Ports Ethernet sans fil Ports série Port de console RS232 (série) Relais d'alarme de sécurité... -
Page 13: Outils Et Matériel Requis
Introduction 1.3 Outils et matériel requis • "Caractéristiques techniques du relais d'alarme de sécurité (Page 28)" Borniers d'alimentation Borniers enfichables pour la connexion d'une ou de plusieurs sources d'alimentation. Pour plus d'informations, voir "Connexion de l'alimentation (Page 13)" "Caractéristiques techniques de l'alimentation électrique (Page 27)". - Page 14 événement électrique transitoire, mais que la récupération est automatique. Siemens ne recommande pas non plus d'utiliser des ports Ethernet cuivre comme interfaces avec des appareils de terrain sur des distances qui pourraient produire une forte élévation du potentiel de terre (c'est-à-dire supérieure à...
- Page 15 Introduction 1.5 Recommandations concernant le câblage RUGGEDCOM RS920W Manuel d'installation, 12/2020, C79000-G8977-1033-08...
-
Page 16: Installation De L'appareil
Tous changements ou modifications effectués sans l’accord exprès de Siemens AG peuvent invalider des spécifications, résultats d'essai et certifications d'organismes et remettre en cause les droits d’utilisation de l'appareil. -
Page 17: Procédure Générale
Vérifiez que tous les articles sont présents. IMPORTANT Si des articles manquent ou sont endommagés, contactez Siemens pour obtenir de l'aide. Installation de l'appareil en zones dangereuses Par sa conception, le RUGGEDCOM RS920W est conforme aux normes de sécurité... -
Page 18: Montage De L'appareil
Installation de l'appareil 2.4 Montage de l'appareil la combinaison finale est soumise à l'acceptation d'une autorité d'inspection locale autorisée. Les conditions spéciales suivantes pour une utilisation sûre doivent être respectées pour l'installation et l'utilisation de l'appareil dans des emplacements dangereux : •... -
Page 19: Montage De L'appareil Sur Un Rail Din Symétrique
Installation de l'appareil 2.4.1 Montage de l'appareil sur un rail DIN symétrique 2.4.1 Montage de l'appareil sur un rail DIN symétrique Le RUGGEDCOM RS920W peut être commandé avec un adaptateur de rail DIN symétrique préinstallé à l'arrière du châssis. Utilisez l'adaptateur pour installer l'appareil sur un rail DIN CEI/EN 60715 ou TS35 standard de 35 mm (1.4 po) . -
Page 20: Montage De L'appareil Sur Un Panneau
Installation de l'appareil 2.4.2 Montage de l'appareil sur un panneau Désinstallation de l'appareil Procédez comme suit pour désinstaller l'appareil d'un rail DIN symétrique : Insérez un tournevis à tête plate dans l'encoche du mécanisme coulissant et abaissez-le. Rail DIN symétrique Adaptateur de rail DIN Figure 2.2 Désinstallation de l'appareil d'un rail DIN symétrique Faites basculer la partie inférieure de l'appareil pour l'éloigner du rail DIN... -
Page 21: Connexion Du Relais D'alarme De Sécurité
Installation de l'appareil 2.5 Connexion du relais d'alarme de sécurité Placez l'appareil contre le panneau et alignez les adaptateurs sur les trous prévus pour le montage. Vis (M3.5 ou #6-32) Adaptateur de montage sur panneau Figure 2.3 Montage sur panneau Fixez les adaptateurs au panneau avec des vis M3.5 ou #6-32. Connexion du relais d'alarme de sécurité... -
Page 22: Connexion De L'alimentation
Installation de l'appareil 2.6 Connexion de l'alimentation Connectez un appareil de sécurité au bornier. Contact à ouverture Neutre Contact à fermeture Figure 2.4 Câblage du relais d'alarme de sécurité Connexion de l'alimentation Le RUGGEDCOM RS920W peut être alimenté en courant par une alimentation simple CA/CC haute tension ou CC basse tension. -
Page 23: Connexion D'une Alimentation Ca/Cc Haute Tension
Installation de l'appareil 2.6.1 Connexion d'une alimentation CA/CC haute tension 2.6.1 Connexion d'une alimentation CA/CC haute tension Pour connecter une alimentation CA/CC haute tension à l'appareil, procédez comme suit : NOTA Danger électrique – risque d'endommagement de l'appareil Ne raccordez pas de câbles d'alimentation CA à des bornes d'alimentation CC sous peine d'endommager l'alimentation électrique. - Page 24 Installation de l'appareil 2.6.1 Connexion d'une alimentation CA/CC haute tension Connectez le fil positif de la source d'alimentation à la borne positive/live (+/L) du bornier. Borne plus/Live (+/L) Borne moins/neutre (-/N) Borne de terre des ondes de choc Câble de terre tressé Figure 2.5 Câblage du bornier RUGGEDCOM RS920W...
-
Page 25: Connexion D'une Alimentation Cc Basse Tension
Installation de l'appareil 2.6.2 Connexion d'une alimentation CC basse tension ± ± ± ± Borne positive Borne négative Borne de terre des ondes de choc Câble de terre tressé Figure 2.6 Câblage du bornier : entrées d'alimentation CC doubles Connectez le fil négatif de la source d'alimentation à la borne négative/neutre (-/ N) du bornier. - Page 26 Installation de l'appareil 2.6.2 Connexion d'une alimentation CC basse tension Connectez le fil positif de la source d'alimentation à la borne positive du bornier. ± ± Borne positive Borne négative Borne de terre des ondes de choc Câble de terre tressé Figure 2.7 Câblage du bornier : entrées d'alimentation CC simples Connectez le fil négatif de la source d'alimentation à...
- Page 27 Installation de l'appareil 2.6.2 Connexion d'une alimentation CC basse tension [Facultatif] Si une connexion redondante est requise, répétez les étapes Étape 2 Étape 3 afin de connecter les entrées d'alimentation secondaires. ± ± ± ± Borne positive Borne négative Borne de terre des ondes de choc Câble de terre tressé...
-
Page 28: Gestion De L'appareil
Gestion de l'appareil Ce chapitre décrit le raccordement à l'appareil et la gestion de l'appareil. Connexion à l'appareil La rubrique suivante décrit les différentes méthodes d'accès aux interfaces console et Web RUGGEDCOM RS920W sur l'appareil. Pour des instructions détaillées, voir le RUGGEDCOM ROS Manuel de configuration du RUGGEDCOM RS920W. -
Page 29: Configuration De L'appareil
Gestion de l'appareil 3.2 Configuration de l'appareil Le port de console série réalise un DCE RS-232 (équipement de transmission de données) sur un connecteur DB9. La figure suivante présente le brochage du port : Broche Description Réservé (ne pas connecter) Transmission de données Réception de données... -
Page 30: Ports De Communication
Ports de communication Le RUGGEDCOM RS920W peut être équipé de différents types de ports de communication pour améliorer ses capacités et ses performances. Ports 1 et 2 Port 3 Port 9 Figure 4.1 Affectation de port Port Type 1 et 2 Ports série Port EoVDSL Antennes sans fil... -
Page 31: Standards Sans Fil Gérés
Ports de communication 4.1.1 Standards sans fil gérés 4.1.1 Standards sans fil gérés Standard Paramètre Mode Remarques IEEE 802.11g 54 Mbits/s (WLAN) Point d'accès complet 2,4 GHz ISM Assistance au IEEE 802.11b 11 Mbits/s (WLAN) Rétrocompatibilié Maître d'ouvrage Réseau sécurisé Cryptage renforcé WPA2-AES (CCMP) robuste (RSN) IEEE 802.11i... -
Page 32: Ports Eovdsl
à l'esclave. Les données circulant du maître vers l'esclave sont désignées sous le terme de flux descendant alors que les données circulant de l'esclave vers le maître sont désignées sous le terme de flux ascendant. Siemens prend en charge deux types d'EoVDSL : • EoVDSL universel Les ports EoVDSL universel peuvent être sélectionnés comme maître/esclave et... - Page 33 Ports de communication 4.2 Ports EoVDSL • EoVDSL longue portée Les ports EoVDSL longue portée sont définis de manière fixe soit comme maître soit comme esclave, mais fournissent des débits de données asymétriques (flux ascendant et descendant) allant jusqu'à 40 Mbits/s. Ils sont le plus appropriés pour des connexions à...
-
Page 34: Ports Série
Ports de communication 4.3 Ports série Broche Description Réservé (ne pas connecter) Réservé (ne pas connecter) Bague Figure 4.2 Port modem RJ11 EoVDSL Pointe Réservé (ne pas connecter) Réservé (ne pas connecter) Ports série Le RUGGEDCOM RS920W prend en charge les ports série fibre ST (embout droit), RJ45 et DB9 qui peuvent tous fonctionner en mode RS232, RS485 ou RS422. - Page 35 Ports de communication 4.3 Ports série RUGGEDCOM RS920W Manuel d'installation, 12/2020, C79000-G8977-1033-08...
-
Page 36: Caractéristiques Techniques
Caractéristiques techniques Le présent chapitre présente les caractéristiques techniques importantes de l'appareil. Caractéristiques techniques de l'alimentation électrique Remarque Lorsque vous déterminez les longueurs de câble, assurez-vous que la tension d'entrée minimale pour l'alimentation est fournie au niveau de la source d'énergie. Environnements dangereux Type Plage d'entrée... -
Page 37: Caractéristiques Techniques Du Relais D'alarme De Sécurité
Caractéristiques techniques 5.2 Caractéristiques techniques du relais d'alarme de sécurité Caractéristiques techniques du relais d'alarme de sécurité Environnements dangereux Tension de Courant Isolation commutation maximale nominal de commutation 30 V CC 1 A 1 500 V pendant 1 minute 80 V CC 0,3 A 30 V CA Environnements non dangereux Tension de Courant... -
Page 38: Environnement De Fonctionnement
Caractéristiques techniques 5.5 Environnement de fonctionnement Ports série cuivre Vitesse de 300 à 230 kbit/s transmission Connecteur DB9 ou RJ45 Isolation 2,5 kV Ports série fibre optique Mode Multimode Connecteur Distance typique (km) Longueur d'onde optique (nm) Taille du câble 50/125 ou 62,5/125 Environnement de fonctionnement Le RUGGEDCOM RS920W est conçu pour fonctionner dans les conditions ambiantes suivantes. - Page 39 Caractéristiques techniques 5.6 Dessins cotés 65.3 116.59 7.87 Figure 5.1 Dimensions totales RUGGEDCOM RS920W Manuel d'installation, 12/2020, C79000-G8977-1033-08...
- Page 40 Caractéristiques techniques 5.6 Dessins cotés 132.9 13.64 101.6 11.2 78.74 120.65 Figure 5.2 Dimensions du panneau et du montage sur profilé support RUGGEDCOM RS920W Manuel d'installation, 12/2020, C79000-G8977-1033-08...
- Page 41 Caractéristiques techniques 5.6 Dessins cotés RUGGEDCOM RS920W Manuel d'installation, 12/2020, C79000-G8977-1033-08...
-
Page 42: Certification
Certification L'appareil RUGGEDCOM RS920W a été testé minutieusement pour garantir sa conformité aux normes reconnues et a été homologué par des agences de réglementation agréées. Homologations Ce paragraphe détaille les normes auxquelles le RUGGEDCOM RS920W est conforme. 6.1.1 Cet appareil est conforme aux exigences des normes suivantes de l'Association canadienne de normalisation (CSA) au titre du certificat 1550963 : •... -
Page 43: Fcc
Titre 21 du CFR (Code of Federal Regulations), chapitre I, sous-chapitre J, Santé radiologique 6.1.4 ISDE Siemens AG déclare que le présent appareil est conforme aux exigences de la norme ISDE (Innovation, Sciences et Développement économique Canada) suivante : • CAN ICES-3 (A)/NMB-3 (A) -
Page 44: Iso
Matériels de traitement de l'information - Sécurité - Partie 1 : Exigences générales 6.1.7 RoHS Siemens AG déclare que le présent appareil est conforme aux exigences de la directive RoHS (Restriction of Hazardous Substances) suivante pour l'utilisation restreinte de certaines substances dangereuses dans les équipements électriques et électroniques :... -
Page 45: 6.2 Essais De Type Relatifs À La Compatibilité Électromagnétique Et Aux Conditions Ambiantes
Certification 6.2 Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Le RUGGEDCOM RS920W a réussi les essais suivants relatifs à la compatibilité électromagnétique (CEM) et aux conditions ambiantes. Essais de type CEM Essai Description... - Page 46 Certification 6.2 Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Essai Description Niveaux de test Degrés de sévérité Oscillation étouffée Ports de Mode classique 61000-4-12 signal 2,5 kV à 1 MHz Mode différentiel 1 kV à 1 MHz Ports Mode classique d'alimentation...
- Page 47 Certification 6.2 Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes 1 autorise une perte de communication temporaire tandis que la classe 2 impose des communications interrompues et exemptes d'erreurs. Description Niveaux de test Contact boîtier ± 8 kV Air du boîtier ±...
- Page 48 Informations complémentaires Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (service et assistance) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Industrie numérique Automatisation du processus Postfach 48 48 90026 NÜRNBERG ALLEMAGNE...
