section 6AWG / 16mm² sont recommandés d'un point de vue sécurité et rendement.
REMARQUE 3 : Les câbles des 20K (S) doivent être capables de supporter une intensité de 100A. Des câbles de
section 6AWG / 16mm² sont recommandés d'un point de vue sécurité et rendement.
REMARQUE 4 : La couleur des câbles doit être sélectionnée conformément aux lois et règlements locaux relatifs à
l'électricité.
REMARQUE 5 : Ces recommandations sont données à titre indicatif pour des longueurs de câbles inférieures à 20
mètres. Pour plus de précision se référer aux normes locales en vigueur (ex.:NFC15-100 pour la France)
5) Retirer le couvercle du bornier situé sur la face arrière de l'onduleur. Connecter ensuite les câbles comme illustré
sur les schémas de borniers suivants : (Le câble de terre doit être connecté en premier lors de la connexion des câbles.
Le câble de terre doit être déconnecté en dernier lors de la déconnexion des câbles !)
INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com
11
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 04 14 AA 59 203 37

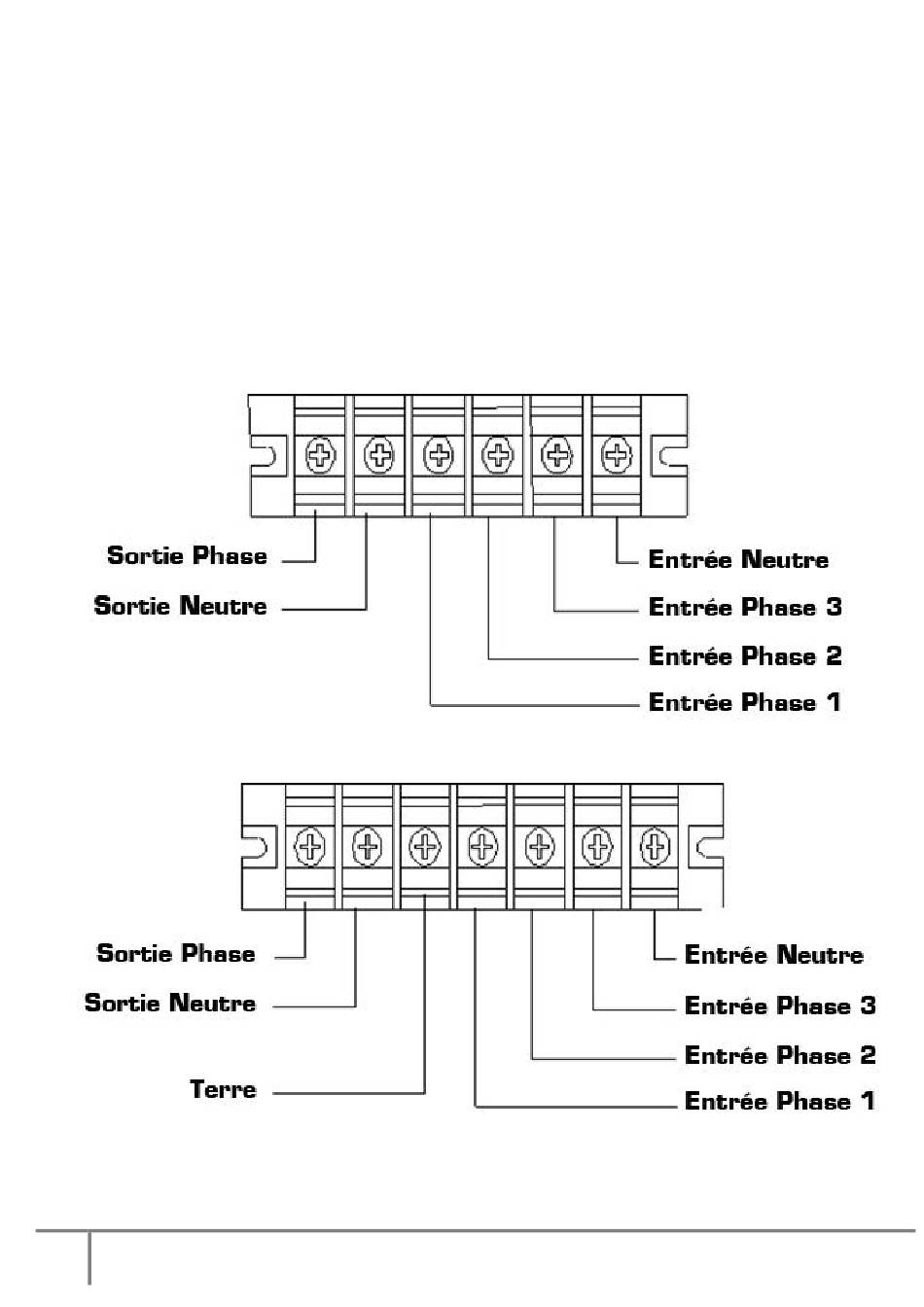

Schéma de câblage du bornier 10K (S)
Schéma de câblage du bornier 15K & 20K (S)
