Notice de montage
Système d'identification RFID
Tête de lecture /écriture

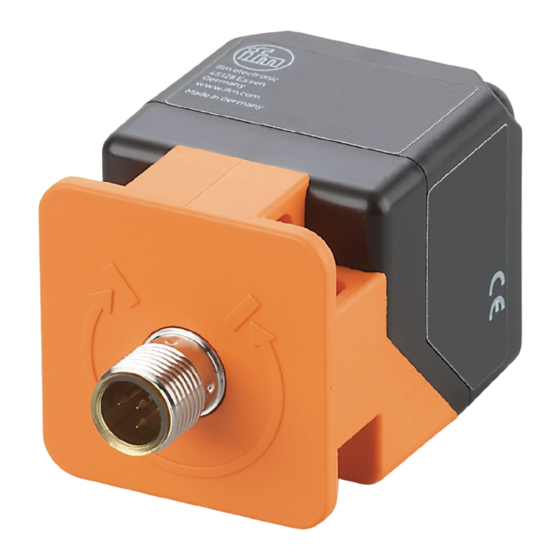

ANT513
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM ANT513

  • Page 1 Notice de montage Système d'identification RFID Tête de lecture /écriture ANT513...
  • Page 2: Table Des Matières

    Contenu 1 Remarque préliminaire ����������������������������������������������������������������������������������������4 1�1 Symboles utilisés ������������������������������������������������������������������������������������������4 2 Consignes de sécurité �����������������������������������������������������������������������������������������4 2�1 Général ���������������������������������������������������������������������������������������������������������4 2�2 Equipements radio ����������������������������������������������������������������������������������������5 2�3 Perturbations d'appareils électroniques et médicaux �����������������������������������5 3 Fonctionnement et caractéristiques ���������������������������������������������������������������������5 4 Fonction ���������������������������������������������������������������������������������������������������������������5 4�1 Principe de fonctionnement ��������������������������������������������������������������������������5 4�2 Aperçu ����������������������������������������������������������������������������������������������������������6 5 Montage ���������������������������������������������������������������������������������������������������������������6 5�1 Instructions de montage générales ��������������������������������������������������������������6...
  • Page 3 12�1�1 Aperçu ����������������������������������������������������������������������������������������������13 12�1�2 Europe ����������������������������������������������������������������������������������������������13 12�1�3 États-Unis �����������������������������������������������������������������������������������������13 12�1�4 Canada ���������������������������������������������������������������������������������������������13 12�1�5 Taiwan ����������������������������������������������������������������������������������������������14 12�1�6 Australie ��������������������������������������������������������������������������������������������14 12�1�7 Singapour �����������������������������������������������������������������������������������������14 12�1�8 Déclaration de conformité CE �����������������������������������������������������������14...
  • Page 4: Remarque Préliminaire

    1 Remarque préliminaire Ce document fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit� Ce document s'adresse à des personnes compétentes� Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d’apercevoir des risques et d'éviter des dangers potentiels qui pourraient être causés par le fonc- tionnement ou la maintenance de l'appareil�...
  • Page 5: 2�2 Equipements Radio

    3 Fonctionnement et caractéristiques En combinaison avec le boîtier de contrôle DTE10x, la tête d'écriture/de lecture ANT513 est utilisée pour lire et/ou écrire sans contact des étiquettes électroniques RFID (TAG) qui sont compatibles avec le système�Les données sont converties en valeurs TOR et mises à...
  • Page 6: Montage

    4.2 Aperçu Référence : ANT513 Fonction : tête de lecture/écriture Désignation : DTRHF MCRWIDUS03 Fréquence de travail : 13,56 MHz H x L x P [mm] : 40 x 40 x 54 Puissance d'émission maximale: 200 mW 5 Montage 5.1 Instructions de montage générales En cas de montage de plusieurs systèmes respecter les distances mini-...
  • Page 7: 5�3 Elimination De Parasites

    5.3 Elimination de parasites L'appareil génère un champ électrique modulé avec une fréquence de 13,56 kHz� Pour éviter des perturbations de la communication de données, il n'est pas permis de faire fonctionner d'autres appareils à proximité s'ils génèrent des émissions de rayonnements HF dans cette bande de fréquences, comme par exemple des variateurs de fréquence et des alimentations à...
  • Page 8: 5�7 Distances De Montage

    5.6 Fixation ► Fixer l'appareil à l'aide de 2 vis M5 et écrous� Au choix encastré ou non� non encastré encastré 5.7 Distances de montage Mode de fonctionnement Distance latérale (A) Distance frontale (B) Lecture et écriture ≥ 300 mm ≥...
  • Page 9: 5�8 Positionnement Des Tag

    5.8 Positionnement des TAG E80370 E80371 1: face avant 5.9 Orientation des TAG 1: axe de l'antenne ANT513 = axe du TAG 2: milieu de l'antenne ANT513 = milieu du TAG 5.10 Distances de lecture/écriture Montage tête de lecture / écriture Type non encastré...
  • Page 10: Raccordement Électrique

    L'alimentation en tension s'effectue via le boîtier de contrôle� DATA Une sélection de connecteurs femelles est disponible sur notre site web à : www�ifm�com Les câbles avec les caractéristiques suivants sont appropriés pour le raccorde- ment : Longueur Résistance ohmique du câble (bidirectionnel) Capacité...
  • Page 11: Eléments De Visualisation

    Erreur lors de la communication ou défaut de jaune NANCE l'appareil 8 Fonctionnement La tête de lecture / écriture est configurée via le boîtier de contrôle DTE10x rac- cordé� D'autres instructions sur le fonctionnement sont contenus dans le manuel correspondant : www�ifm�com...
  • Page 12: Dimensions

    9 Dimensions 10 Données techniques Les fiches techniques sont disponibles sur notre site web à : www�ifm�com 11 Maintenance, réparation et élimination ► Ne pas ouvrir l'appareil car il ne contient pas de composants à maintenir par l'utilisateur� L'appareil ne doit être réparé que par le fabricant�...
  • Page 13: Homologations/Normes

    12 Homologations/normes 12.1 Homologations radio 12.1.1 Aperçu L'aperçu de l'état d'homologation d'un appareil est disponible sur Internet : www�ifm�com� 12.1.2 Europe utilisation dans tous les états de l'UE 12.1.3 États-Unis Note FCC : Cet appareil est conforme à la Partie 15 de la réglementation de la FCC (Commission Fédérale des Communications)�...
  • Page 14 Le "Equipment Registration" est disponible sur notre site web à : www�ifm�com 12.1.8 Déclaration de conformité CE ifm electronic gmbh déclare par la présente que l'équipement radio ANT513 correspond à la directive 2014/53/EU� La déclaration de conformité CE est disponible sur Internet : www�ifm�com�...
