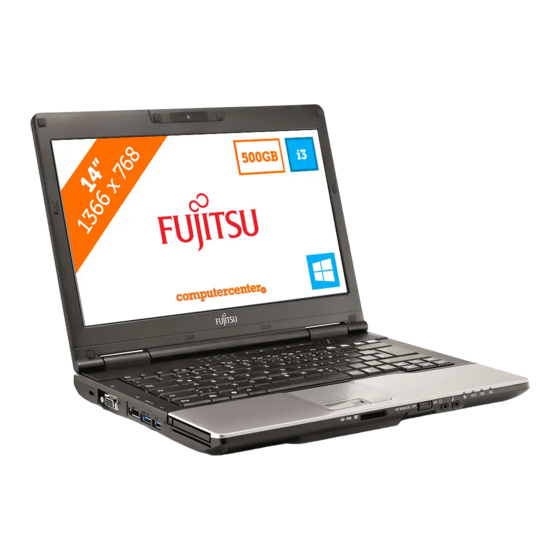

Page 1  Learn how to use your Fujitsu User’s Guide LIFEBOOK S752 notebook Guide  Découvrez comment utiliser votre ordinateur portable d’utilisation Fujitsu LIFEBOOK S752...
Page 2 User’s Guide Learn how to use your Fujitsu LIFEBOOK S752 notebook...
Page 3 Copyright and Trademark Information Fujitsu America has made every effort to ensure the accuracy and completeness of this document; however, as ongoing development efforts are continually improving the capabilities of our products, we cannot guarantee the accuracy of the contents of this document. We disclaim liability for errors, omissions, or future changes.
Page 4 © Copyright 2012 Fujitsu America. All rights reserved. No part of this publication may be copied, reproduced, or translated, without prior written consent of Fujitsu. No part of this publication may be stored or transmitted in any electronic form without the written consent of Fujitsu.
Page 5 IMPORTANT SAFETY INSTRUCTIONS This unit requires an AC adapter to operate. Use only UL Listed I.T.E. Class II Adapters with an output rating of 19 VDC, with a minimum current of 4.22 A (80 W) or 5.27 A (100 W). AC adapter output polarity: When using your notebook equipment, basic safety precautions should always be followed to reduce the risk of fire, electric shock and injury to persons, including the following:...
Page 6 * To order a new battery for your Fujitsu mobile computer, go to the Fujitsu shopping site at www.shopfujitsu.com in the US or www.fujitsu.ca/products/notebooks in Canada. ** RBRC is an independent third party to which Fujitsu provides funding for battery recycling; RBRC is in no way affiliated with Fujitsu.
Page 7: Table Des Matières
Conventions Used in the Guide ....... . 8 Fujitsu Contact Information ........9...
Page 8 Keyboard........... . 25 Using the Keyboard.
Page 9 Using Multiple Displays Simultaneously ......47 Starting Your LIFEBOOK Notebook....... 48 Power On .
Page 10 Secure Digital Cards......... . . 68 Installing SD Cards .
Page 11 Chapter 4 Troubleshooting Your LIFEBOOK Troubleshooting..........84 Identifying the Problem .
Page 12 Chapter 6 System Specifications Specifications ..........124 Microprocessor .
Page 13 Appendix A: WLAN User’s Guide Before Using the Optional Wireless LAN ......150 Wireless LAN Device Covered by this Document ....150 Characteristics of the WLAN Device .
Page 14: About This Guide
Preface About This Guide The LIFEBOOK S752 notebook from Fujitsu America provides desktop performance with the Intel® Core™ processor. Your notebook has a built-in 14” TFT HD or HD+ color display with an LED backlight. This system brings the computing power of desktop personal computers (PCs) to a portable environment.
Page 15: Fujitsu Contact Information
LEASE READ ALL WARNING INFORMATION CAREFULLY Fujitsu Contact Information Service and Support You can contact Fujitsu Service and Support in the following ways: • Toll free: 1-800-8Fujitsu (1-800-838-5487) • Website: http://solutions.us.fujitsu.com/www/content/support/contact/index.php Before you place the call, you should have the following information ready so that the customer support representative can provide you with the fastest possible solution: •...
Page 16 If you have a Windows 7 operating system, you will need to go to the Support Site to download the FSDM Utility: http://support.fujitsupc.com/CS/Portal/support.do?srch=DOWNLOADS. Limited Warranty Your LIFEBOOK notebook is backed by a Fujitsu International Limited Warranty. Check the service kit that came with your notebook for the Limited Warranty period and terms and conditions.
Page 17: Overview
Chapter 1 Getting to Know Your LIFEBOOK Overview This section describes the components of your Fujitsu LIFEBOOK S752 notebook. We strongly recommend that you read it before using your notebook – even if you are already familiar with notebook computers.
Page 18: Locating The Controls And Connectors
Locating the Controls and Connectors Built-in Microphone Built-in Web Camera Web Camera Indicator Built-in Microphone Display Panel Status Indicator Panel LIFEBOOK Security/ Application Panel Power/Suspend/ Resume Button Stereo Speakers Touchpad Pointing Device Keyboard SD Card Slot Status Indicator Panel Wireless Device On/Off Switch Microphone Jack Headphone Jack Figure 2.
Page 19: Top Components
Top Components The following is a brief description of your LIFEBOOK notebook’s top components. Built-in Web Camera The optional built-in camera has a resolution of either 1280 x 720 pixels or 1920 x 1080 pixels, depending upon your configuration. For information on using the web camera, see the documentation associated with the CyberLink YouCam application.
Page 20 Keyboard A full-size keyboard with dedicated Windows keys. See “Keyboard” on page 25. Microphone Jack The microphone jack allows you to connect an external stereo microphone. Headphone Jack The headphone jack allows you to connect stereo headphones to listen to audio files. Wireless Device On/Off Switch The wireless device on/off switch is used to turn on and off the optional WLAN and Bluetooth devices.
Page 21: Left-Side Panel Components
Anti-Theft Lock Slot ExpressCard Eject Button ExpressCard Slot External Video Port Smart Card Slot USB 3.0 Port DisplayPort Connector e-SATA/USB 3.0 Combo Port Figure 3. LIFEBOOK notebook left-side panel Left-Side Panel Components The following is a brief description of your LIFEBOOK notebook’s left-side components. Anti-theft Lock Slot The anti-theft lock slot allows you to attach an optional physical lock down device.
Page 22 USB 3.0 Port USB 3.0 can be distinguished from USB 2.0 by the color of the center tab in the port. The USB 3.0 tab is blue; the USB 2.0 tab is black. The USB 3.0 port allows you to connect Universal Serial Bus devices. USB 3.0 transfers data at up to 5 Gbps and is backward-compatible with USB 2.0 devices, which transfer data at up to 480 Mbps.
Page 23: Right-Side Panel Components
Flexible Bay Eject Button USB 2.0 Ports* DC Power Jack Emergency Tray Release Flexible Bay Release Latch * Bottom USB 2.0 port is also a USB with Anytime Charge port. Figure 4. LIFEBOOK notebook right-side panel Right-Side Panel Components The following is a brief description of your LIFEBOOK notebook’s right-side components. Flexible Bay The Flexible Bay can accommodate one of the following devices.
Page 24 Flexible Bay Release Latch The Flexible Bay release latch releases the Flexible Bay device. USB 2.0 Ports USB 2.0 ports allow you to connect Universal Serial Bus devices. USB 2.0 transfers data at up to 480 Mbps and is backward-compatible with USB 1.1 devices, which transfer data at up to 12 Mbps. See “Universal Serial Bus Ports” on page 76.
Page 25: Back Panel Components
Gigabit LAN (RJ-45) Jack Air Vents Figure 5. LIFEBOOK notebook back panel Back Panel Components Following is a brief description of your LIFEBOOK notebook’s back panel components. Gigabit LAN (RJ-45) Jack The internal LAN (RJ-45) jack is used for an internal Gigabit (10Base-T/100Base-Tx/1000Base-T) Ethernet LAN connection.
Page 26: Bottom Components
Memory Upgrade Compartment Air Vents (various locations) Port Replicator Connector Battery Bay Lock Battery Bay Lock Dust Filter Cover Lithium ion Battery Bay Figure 6. LIFEBOOK notebook bottom panel Bottom Components The following is a brief description of your LIFEBOOK notebook’s bottom panel components. Memory Upgrade Compartment Your notebook comes with high speed Double Data Rate 3 Synchronous Dynamic RAM (DDR3 SDRAM).
Page 27 Port Replicator Connector This connector allows you to connect the optional Port Replicator to your notebook. Battery Bay Locks The battery bay locks are used together to secure or remove the Lithium ion battery. See “Replacing the Battery” on page 59. Lithium ion Battery Bay The battery bay contains the internal Lithium ion battery.
Page 28: Status Indicator Panel
NumLk Security ScrLk CapsLk Optical/ Hard Drive Battery1 Power Indicator Battery 2 Battery Charge Indicator Indicator Figure 7. Status Indicator Panel Status Indicator Panel The Status Indicator displays symbols that correspond with a specific component of your notebook. These symbols tell you how each of those components are operating.
Page 29: Hard Drive/Optical Drive Access Indicator
Hard Drive/Optical Drive Access Indicator The Hard Drive/Optical Drive Access indicator glows green when your internal hard drive is being accessed. Note that flickering is normal. NumLk Indicator The NumLk indicator shows that the integral keyboard is set in ten-key numeric keypad mode. CapsLock Indicator The CapsLock indicator shows that your keyboard is set to type in all capital letters.
Page 30: Battery Charge Indicator
Battery Charge Indicator The battery charge indicator shows the charging status of the battery(ies). • Orange, solid: System battery is charging. • Green, solid: System battery is fully charged. • Orange, blinking: System is waiting to charge battery (battery is out of thermal range). •...
Page 31: Keyboard
Figure 8. Keyboard Using the Keyboard Your Fujitsu LIFEBOOK notebook has an integral 84-key keyboard. The keys perform all the standard functions of a 101-key keyboard, including the Windows keys and other special function keys. This section describes the following keys.
Page 32 • Function keys: The keys labeled [F1] through [F12], are used in conjunction with the [Fn] key to produce special actions that vary depending on what program is running. • Windows keys: These keys work with your Windows operating system. These keys switch between desktop and Modern Start screen modes and open the Application bar on the bottom of the screen.
Page 33 • [Fn+F7]: Pressing [F7] repeatedly while holding [Fn] will increase the brightness of the display. • [Fn+F8]: Pressing [F8] repeatedly while holding [Fn] will decrease the volume of your LIFEBOOK notebook. • [Fn+F9]: Pressing [F9] repeatedly while holding [Fn] will increase the volume of your LIFEBOOK notebook. •...
Page 34: Touchpad Pointing Device
Figure 9. Touchpad pointing device The Touchpad pointing device built into your Fujitsu LIFEBOOK is used to control the movement of the pointer to select items on your display panel. The Touchpad is composed of a cursor control, left and right buttons, and a fingerprint/scroll sensor.
Page 35: Clicking
• “I ” 162. O READ ABOUT USING THE FINGERPRINT SENSOR NTRODUCING THE INGERPRINT ENSOR EVICE ON PAGE • LIFEBOOK N EXTERNAL MOUSE CAN BE CONNECTED TO PORTS ON YOUR OR THE OPTIONAL PORT REPLICATOR AND USED SIMULTANEOUSLY WITH THE OUCHPAD F YOU BOOT THE SYSTEM WITH AN EXTERNAL MOUSE CONNECTED THE OUCHPAD WILL BE...
Page 36: Dragging
Dragging Dragging means pressing and holding the left button, while moving the cursor. To drag, move the cursor to the item you wish to move. Press and hold the left button while moving the item to its new location and then release it. Dragging can also be done using the Touchpad.
Page 37: Volume Control
Volume Control Your Fujitsu LIFEBOOK notebook has multiple volume controls which interact with each other. NY SOFTWARE THAT CONTAINS AUDIO FILES WILL ALSO CONTAIN A VOLUME CONTROL OF ITS OWN F YOU INSTALL AN EXTERNAL AUDIO DEVICE THAT HAS AN INDEPENDENT VOLUME CONTROL...
Page 38: Flexible Bay Devices
Flexible Bay Flexible Bay Release Latch Figure 10. Flexible Bay Flexible Bay Devices Your notebook has a Flexible Bay that can house one of several devices. Your Flexible Bay will have one of the following devices installed. • Modular Dual-Layer Multi-Format DVD Writer: This allows you to access movies, software, and audio DVD/CDs and record to DVD, CD, and DVD-RAM discs •...
Page 39 • OU SHOULD NEVER LEAVE YOUR LEXIBLE AY EMPTY WHEN THE NOTEBOOK IS IN OPERATION F LEFT EMPTY DUST OR FOREIGN MATTER MAY ACCUMULATE INSIDE THE NOTEBOOK • E CAREFUL WHEN SEATING DEVICES IN THE BAY F THE FIT IS INCORRECT YOU MAY DAMAGE THE BAY OR THE DEVICE F THE DEVICE DOES NOT MOVE EASILY IN THE BAY...
Page 40 Your LIFEBOOK notebook will automatically detect the new device and activate it within your system. The drive letters associated with the device will be created and listed under My Computer and Windows File/Explorer. Hot-swapping Hot-swapping is provided through the Safely Remove Hardware utility. The icon for the utility appears in the system tray.
Page 41: Lifebook Security/Application Panel
Enter Button 1 / Support Button Button 3 / Display Manager Enter Button Button 4 / Screen Lock Button 2 / ECO Button Figure 12. LIFEBOOK Security/Application Panel LIFEBOOK Security/Application Panel A unique feature of your LIFEBOOK notebook is the Security/Application Panel that allows you to secure your notebook from unauthorized use.
Page 42 Depending upon your operating system, use the appropriate procedure below. Windows 7: Go to the Start menu. Select All Programs. Select Accessories, then select Run. Type in: C:\Program Files\Fujitsu\Security Panel Application\Supervisor\FJSECS.EXE, then press [Enter] Follow the on-screen instructions to set the Supervisor password.
Page 43: Operating Your Lifebook Security/Application Panel
Windows 8: Go to start screen Right click on start screen Click "All Apps", then select "Run" from the list Type in: C:\Program Files\Fujitsu\Security Panel Application\Supervisor\FJSECS.EXE, then press [Enter] Follow the on-screen instructions to set the Supervisor password. Setting User Password Windows 7: Go to the Start menu and select All Programs.
Page 44: Precautions
From Off State Turn on your system. When the Security Indicator flashes, enter the password and press [Enter] button. For example, if the password is 22222, press button number [2] five times and press [Enter] button. The notebook will boot to normal operation. From Hibernate State Press your Power/Suspend/Resume button.
Page 45: Uninstalling The Security Panel Application
Low Battery Operations If your notebook has low battery, pushing the Power/Suspend/Resume button only turns on the Security Indicator. Your notebook does not unlock, the Security Indicator turns off after one minute. To resume normal operation, first attach a power supply to the notebook. Then you may unlock the notebook. Uninstalling the Security Panel Application You have two options when uninstalling the security panel application: •...
Page 46 When the Confirm File Deletion box appears, click Yes. Reinstalling the Security/Application Panel To reinstall supervisor or user security applications, you will need to download them from the Fujitsu Support site (See “Maintaining Latest Configuration” on page 10.) The Security Panel Application for Supervisor and Security Panel application for User from support website need to be downloaded separately.
Page 47: Launching Applications With The Security/Application Panel
When pressed, this button allows you to enter the power saving utility. Button 3 / Presentation When pressed, this button opens the Fujitsu Display Manager, which lets you switch screen display settings. Button 4 / Lock this computer When pressed, this button automatically locks your computer.
Page 48 To change an application associated with the Application buttons, click on the tab for the button you would like to reconfigure – for example, Support. Click on [Application registration...] from Start Menu, scroll down the list of applications, click on the application you wish to launch with the Support button, and then click [Next]. In the next screen, select whether you want a sound to play when the selected program starts up.
Page 49: Power Sources
Chapter 2 Getting Started with Your LIFEBOOK DC Power Jack AC Adapter Figure 13. Connecting the AC Adapter Power Sources Your LIFEBOOK notebook has three possible power sources: a primary Lithium ion battery, an AC adapter or an optional Auto/Airline adapter.
Page 50: Connecting The Power Adapters
Connecting the Power Adapters The AC adapter or optional Auto/Airline adapter provides power for operating your notebook and charging the batteries. Connecting the AC Adapter Plug the DC output cable into the DC power jack of your LIFEBOOK notebook. Plug the AC adapter into an AC electrical outlet. Connecting the Optional Auto/Airline Adapter Plug the DC output cable into the DC power jack on your notebook.
Page 51: Display Panel
Figure 14. Opening the Display Panel Display Panel Your Fujitsu LIFEBOOK notebook contains a display panel that is backlit for easier viewing in bright environments and maintains top resolution through the use of active-matrix technology. Opening the Display Panel Lift the display backwards, being careful not to touch the screen, until it is at a comfortable viewing angle.
Page 52: Adjusting Display Panel Brightness
Adjusting Display Panel Brightness Once you have turned on your LIFEBOOK notebook, you may want to adjust the brightness level of the screen to a more comfortable viewing level. There are three ways to adjust the brightness, by using the keyboard, the Power Options, or the Windows Mobility Center.
Page 53: Using Multiple Displays Simultaneously
Using Multiple Displays Simultaneously With your system, it is possible to use three different displays at the same time. Depending upon your system and optional port replicator configurations, all port types represented in the chart below may not be available. The port types supported by the three-display feature include: •...
Page 54: Starting Your Lifebook Notebook
Starting Your LIFEBOOK Notebook Power On Power/Suspend/Resume Button The Power and Suspend/Resume button is used to power on your LIFEBOOK notebook, to resume from Sleep or Save- to-Disk mode or to place your notebook in Sleep or Save-to-Disk mode. (You can also use the button to power down the system by holding it down for approximately five seconds.
Page 55: Boot Sequence
This information is in the BIOS program. When you power up or restart your notebook, it goes through a boot sequence which displays a Fujitsu logo until your operating system is found. During booting, your notebook perform a standard boot sequence including a Power On Self Test (POST). When the boot sequence completes without a failure and without a request for the BIOS Setup Utility, the system displays the operating system’s opening screen.
Page 56: Booting The System
When you turn on your notebook for the first time, it will display a Fujitsu logo on the screen. If you do nothing the system will load the operating system, and then the Windows Welcome will begin.
Page 57 You can also access Bonus Apps by opening the Charms panel from the Modern Start screen and searching for "Fujitsu BonusApps". Applications that are already installed appear in grey; those that are available for installation appear in blue.
Page 58: Power Management
Power Management Your notebook has many options and features for conserving battery power. Some of these features are automatic and need no user intervention; however, others depend on the parameters you set to best suit your operating conditions, such as those for the display brightness. Internal power management for your notebook may be controlled from settings made in your operating system, pre-bundled power management application, or from settings made in the BIOS setup utility.
Page 59: Hibernate Feature
• Timing out from lack of activity. • Allowing the battery to reach the Dead Battery Warning condition. Your notebook’s system memory typically stores the files on which you are working, open application information, and any other data required to support the operations in progress. When you resume operation from Sleep mode, your notebook will return to the point where it left off.
Page 60: Windows Power Management
Windows Power Management The Power Options icon located in the Windows Control Panel allows you to configure some of the power management settings. For example, you can use the Power Options to set the timeout values for turning off the display and hard disks whether you are running the notebook on battery power or one of the adapters.
Page 61 screen), then click [Settings]->[Power]. Select Shut down from the list. If you are going to store your notebook for a month or more see the Care and Maintenance Section. • LWAYS POWER OFF THE COMPUTER BEFORE TRANSPORTING AND OR PACKAGING IT FTER SHUTTING DOWN THE SYSTEM WAIT UNTIL THE STATUS PANEL INDICATES POWER OFF CONDITION...
Page 62: Energy Star® Compliance
Energy saving benefits: Fujitsu ENERGY STAR qualified mobile PCs use about half as much electricity as standard equipment – saving half in utility costs. But more than that, ENERGY STAR also makes a difference for the environment. Did you know that the average house can be responsible for twice the greenhouse gas emissions as the average car? That’s because every...
Page 63: Lithium Ion Battery
Chapter 3 User-Installable Features Lithium ion Battery Your LIFEBOOK notebook has a Lithium ion battery that provides power for operating your notebook when no external power source is available. The battery is durable and long lasting, but should not be exposed to extreme temperatures, high voltages, chemicals or other hazards.
Page 64: Recharging The Batteries
• ATTERY LIFE WILL VARY BASED ON SCREEN BRIGHTNESS APPLICATIONS USED FEATURES POWER MANAGEMENT SETTINGS BATTERY CONDITION AND OTHER CUSTOMER PREFERENCES OPTICAL OR HARD DRIVE USAGE MAY ALSO HAVE A SIGNIFICANT IMPACT ON BATTERY LIFE HE BATTERY CHARGING CAPACITY IS REDUCED AS A BATTERY AGES F YOUR BATTERY IS RUNNING LOW QUICKLY YOU SHOULD REPLACE IT WITH A NEW ONE •...
Page 65: Replacing The Battery
• LIFEBOOK NCE THE LOW BATTERY NOTIFICATION MESSAGE APPEARS YOU NEED TO SAVE ALL YOUR ACTIVE DATA AND PUT YOUR NOTEBOOK INTO LEEP MODE UNTIL YOU CAN PROVIDE A NEW POWER SOURCE OU SHOULD PROVIDE A CHARGED BATTERY POWER ADAPTER IRLINE ADAPTER AS SOON AS POSSIBLE •...
Page 66 With the system oriented as shown in Figure 15, push and hold the battery bay release lock away from the battery pack, and slide the battery release button to the right. This will unlock the battery. At the battery lift point, lift the battery out of the bay.
Page 67 Plug an AC Adapter into the system and connect it to a power outlet. Follow steps 3 and 4 in “Cold Swapping Batteries”. F THE ITHIUM ION BATTERY CONNECTOR IS NOT FULLY SEATED YOU MAY NOT BE ABLE TO USE YOUR NOTEBOOK OR CHARGE YOUR BATTERY...
Page 68: Optical Drive
Media Holder Tray Media Tray Eject Button Emergency Tray Release Figure 16. Optical Drive Optical Drive There is a variety of media available to use with your system, depending upon the system configuration you have selected. Multi-Format DVD Writers and Blu-ray® RW drives are collectively known as “optical drives”. Depending upon your notebook configuration, you may have one of the following optical drives: •...
Page 69: Loading Media On Your Drive
Blu-ray RW model only: The software for the Blu-ray drive is pre-installed, but can also be found on the CyberLink PowerDVD/ PowerDirector/MakeDisc DVD in the event it needs to be re-installed. When used in conjunction with the PowerDirector and MakeDisc applications, PowerDVD turns your notebook into a powerful multi-media producer and player.
Page 70: Removing Media
Figure 17. Loading/Ejecting Media Removing Media Push and release the eject button on the front of the optical drive. This will stop the drive and the holder tray will come out of the LIFEBOOK notebook a short distance. Gently pull the tray out until the disc can easily be removed from the tray.
Page 71: Emergency Optical Drive Tray Release
Carefully remove the media disc from the holder tray. Gently push the holder tray back in until you hear a click. Emergency Optical Drive Tray Release If for some reason the eject button fails, you can open the media tray with a paper clip or similar tool inserted into the eject hole in the right side of the front of the tray.
Page 72: Using The Media Player Software
Using the Media Player Software EPENDING UPON ITS CONFIGURATION YOUR SYSTEM MAY NOT HAVE THE MEDIA PLAYER SOFTWARE PRE INSTALLED F IT IS NOT INSTALLED REFERENCE THE DOCUMENTATION THAT ACCOMPANIES THE MEDIA APPLICATION Starting a DVD Movie Insert the DVD into the optical drive of the notebook. If the AutoRun feature activates, skip Step 2. The first time you insert a movie into the DVD/CD-RW tray, you may be prompted to select what you want the system to do when discs are inserted (e.g., start automatically or wait for a prompt).
Page 73 1-800- HAVE AN ADDITIONAL BATTERY YOU MAY PURCHASE ONE EITHER ONLINE AT HTTP COMPUTERS FUJITSU COM OR BY CALLING 8FUJITSU. To Watch a Movie on Battery Power: Have an additional full-charged battery or your AC adapter ready for use. Start watching your DVD movie.
Page 74: Secure Digital Cards
SD Card Figure 19. Installing an SD Card Secure Digital Cards Your LIFEBOOK notebook supports Secure Digital (SD) cards, on which you can store and transfer data to and from a variety of digital devices. These cards use flash memory architecture, which means they don’t need a power source to retain data.
Page 75: Installing Sd Cards
Installing SD Cards SD Cards are installed in the SD Card slot. To install an SD Card, follow these steps SD C LIFEBOOK ’ NSTALLING OR REMOVING AN ARD DURING YOUR NOTEBOOK S SHUTDOWN OR BOOTUP PROCESS MAY DAMAGE THE CARD AND LIFEBOOK YOUR NOTEBOOK...
Page 76: Expresscards™/Smart Cards
ExpressCard Slot ExpressCard Eject Button Figure 20. Installing/Removing an ExpressCard ExpressCards™/Smart Cards Your LIFEBOOK notebook supports ExpressCards , which can perform a variety of functions depending on which type of card you insert. Some available ExpressCards: • Gigabit Ethernet Local area network (LAN) cards •...
Page 77: Removing Expresscards
• LIFEBOOK ’ NSTALLING OR REMOVING AN XPRESS ARD DURING YOUR NOTEBOOK S SHUTDOWN OR BOOTUP PROCESS MAY DAMAGE THE CARD OR YOUR NOTEBOOK • O NOT INSERT AN XPRESS ARD INTO A SLOT IF THERE IS WATER OR ANY OTHER SUBSTANCE ON THE CARD AS YOU MAY PERMANENTLY DAMAGE LIFEBOOK THE CARD YOUR...
Page 78: Smart Card Reader
Smart Card Reader A dedicated Smart Card Reader is provided on your notebook. Smart Cards are the same size and shape as credit cards, but they contain an integrated microprocessor chip. The chip can hold a variety of information, and provides you with many possible options, such as allowing you to make secure purchases, pay for phone calls, store security information, and provide personal identification and information.
Page 79: Memory Upgrade Module
Memory Upgrade Module Your Fujitsu LIFEBOOK notebook comes with a minimum of 2 GB of high speed Double Data Rate Synchronous Dynamic RAM (DDR3-1600 SDRAM) factory installed. To increase your notebook’s memory capacity, you may install an additional memory upgrade module. The memory upgrade must be a dual-in-line (DIMM) SDRAM module. To ensure 100% compatibility, purchase the SDRAM module only from the Fujitsu web store at www.shopfujitsu.com...
Page 80: Removing A Memory Upgrade Module
Figure 23. Opening Memory Compartment Insert the memory upgrade module at a 45° angle. Press the connector edge of the module firmly down and into the connector until it lodges under the retaining clip. You’ll hear a click when it is properly in place. Replace the cover and reinstall the screws.
Page 81: Checking The Memory Capacity
Alignment Key Retaining Clip Figure 24. Inserting a Memory Module Figure 25. Removing a Memory Module Checking the Memory Capacity Once you have changed the system memory capacity by replacing the installed module with a larger one, be sure to check that your notebook has recognized the change.
Page 82: Device Ports
Device Ports Your Fujitsu LIFEBOOK notebook and the optional Port Replicator come equipped with multiple ports to which you can connect external devices including disk drives, keyboards, printers, etc. Internal LAN (RJ-45) Jack The internal LAN (RJ-45) jack is used for a Gigabit (10Base-T/ 100Base-Tx/1000Base-T) Ethernet LAN connection.
Page 83: Anytime Usb Charge Feature
Anytime USB Charge Feature The Anytime USB Charge feature can be disabled and enabled from the BIOS Setup Utility; the feature is enabled by default. The settings for the Anytime USB Charge feature can be changed by going to Start > All Programs > Anytime USB Charge Utility and clicking on Settings.
Page 84: Microphone Jack
Microphone Jack The microphone jack allows you to connect an external mono microphone. Your microphone must be equipped with a 1/8”(3.5 mm) mono mini-plug in order to fit into the microphone jack of your notebook. In order to connect a microphone follow these easy steps: Align the connector with the port opening.
Page 85: E-Sata / Usb 3.0 Port
E-SATA / USB 3.0 Port E-SATA (External Serial Advanced Technology Attachment) is an external version of SATA, which connects your computer to the hard drive. E-SATA is ideal for backing up large files on an external hard drive. The port can also be used as a USB 3.0 port.
Page 86: Port Replicator
Port Replicator An optional Port Replicator is available from Fujitsu to extend the functionality of your LIFEBOOK® notebook by providing ports to connect an external VGA monitor, a LAN (RJ-45) cable, four USB 2.0 devices, DC Power, and DVI and...
Page 87 Docking Connector The docking connector allows you to connect the Port Replicator to your LIFEBOOK notebook. (ESD). T HE SYSTEM CONTAINS COMPONENTS THAT CAN BE SEVERELY DAMAGED BY ELECTROSTATIC DISCHARGE O MINIMIZE RISK TO THE COMPONENTS OBSERVE THE FOLLOWING PRECAUTIONS •...
Page 88 DisplayPort The DisplayPort lets you to connect DisplayPort-compatible digital display devices such flat panel displays and digital projectors using a DisplayPort cable. DVI-D Port The DVI-D port lets you to connect digital display devices such flat panel displays and digital projectors using a DVI- D cable.
Page 89: Attaching Port Replicator
Attaching Port Replicator To attach the Port Replicator, align the Port Replicator connector on the bottom of your notebook with the connector on the Port Replicator and push the corners down simultaneously. (Figure 31) Detaching Port Replicator To detach the Port Replicator: Pull the Port Replicator’s release latch away from the Port Replicator to release it from your notebook.
Page 90: Troubleshooting
Chapter 4 Troubleshooting Your LIFEBOOK Troubleshooting There may be occasions when you encounter simple setup or operating problems that you can solve on the spot, or problems with peripheral devices that can be solved by replacing the device. The information in this section helps you isolate and resolve some of these straightforward issues and identify failures that require service.
Page 91: Specific Problems
If you have tried the solutions suggested in the Troubleshooting Table without success, contact your support representative: Toll free: 1-800-8Fujitsu (1-800-838-5487); E-mail: 8fujitsu@us.fujitsu.com Website: http://solutions.us.fujitsu.com/www/content/support/contact/index.php. Before you place the call, you should have the following information ready so that the customer support representative can provide you with the fastest possible solution: •...
Page 92: Audio Problems
Troubleshooting Table Problem Page Problem Page Audio Problems ....page 86 USB Device Problems ....page 88 CD-ROM Drive Problems .
Page 93: Cd-Rom Drive Problems
Problem Possible Cause Possible Solutions CD-ROM Drive Problems LIFEBOOK notebook fails to recog- The disc is not pushed down Open optical drive tray and re-install the disc properly. nize optical discs. onto raised center circle. Optical drive tray is not Push on the front of the optical drive tray until it latches.
Page 94: Hard Drive Problems
Problem Possible Cause Possible Solutions Hard Drive Problems You cannot access your hard drive. The wrong drive designator Verify drive designator used by application is in use by the operating system. (continued) was used by an application When the operating system is booted from a CD, drive designations are auto- when a bootable disc was matically adjusted.
Page 95: Expresscard Problems
Problem Possible Cause Possible Solutions You installed a USB device, but The device may have been Close the application and restart your notebook. your notebook does not recog- installed while an application nize the device, or the device does was running. not seem to work properly.
Page 96 Problem Possible Cause Possible Solutions You turn on your LIFEBOOK note- The installed primary battery Check the Status Indicator Panel to determine the presence and condition of the book and nothing seems to hap- is completely discharged, batteries. See “Status Indicator Panel” on page 22. Install a charged battery pen.
Page 97: Shutdown And Startup Problems
Problem Possible Cause Possible Solutions Your LIFEBOOK notebook will not The batteries are improperly Verify that the batteries are properly connected by re-installing them. work on battery alone. installed. (continued) Your installed batteries are Verify the condition of the batteries using the Status Indicator panel and replace faulty.
Page 98: Video Problems
Problem Possible Cause Possible Solutions Your notebook appears to change BIOS changes were not saved Make sure you select Save Changes And Exit when exiting the BIOS setup utility. setup parameters when it starts. when you exited the setup utility. Your system display won’t turn on You have installed the LIFE- Check the Status Indicator Panel for presence of the Security icon.
Page 99: Miscellaneous Problems
Problem Possible Cause Possible Solutions The display goes blank by itself Power management timeouts Press any button on the keyboard, or move the mouse to restore operation. If after you have been using it. are set for short intervals and that fails, push the Power/Suspend/Resume button.
Page 100: Power On Self Test Messages
*Real Time Clock Eerror - Check Date and Time Settings Real-time clock fails BIOS test. May require board repair. Contact your support representative. *Fan Error, System shutdown in 30s. Contact Fujitsu tech support Fan error occurred. Please contact your support representative.
Page 101: Restoring Your System Image And Software (Windows 7)
Restoring Your System Image and Software (Windows 7) Equivalent information for Windows 8 configurations can be found at “Restoring Your System Image and Software (Windows 8)” on page 105 It is very important that you create DVD copies of your Factory Image and Bootable Disc (along with other applicable media such as application discs) before beginning to use your system.
Page 102 To make a copy of the Factory Image to DVD discs, you will need several blank discs (DVD-R or DVD+R discs are recommended) to create the copy. After creating the copy, be sure to label the discs and keep them in a safe place to ensure they do not get damaged.
Page 103: Backing Up A System Image
In order to recover your Factory Image, perform the steps outlined in “Running Recovery and Utility from hard disk”. Backing Up a System Image Optional Step: Launch the Fujitsu Bonus Apps utility from your desktop, and select the components you wish to install.
Page 104 Figure 34. MyRecovery screen Click the [Next] button and the system will reboot. After rebooting, the “Creating of the backup image” window appears, in which you can either click [Create the image on D drive] or [Select the drive] if you want to save to an external hard disk drive. (Note that the [Create the image on D drive may not be available on all configurations.) An image appears showing you graphically how the image will be stored.
Page 105 Managing Your Backup Images With the MyRecovery tool you can also make copies of backup images, archive them on DVD, or delete them from your hard drive. To begin, click the [MyRecovery] icon on your desktop. Click the [Manage/Create] button in the MyRecovery window. When the MyRecovery Manager window appears, click [Manage Backup Images].
Page 106 To verify/change the boot-up priority (rather than booting-up from the hard drive or an external floppy disk drive), perform the following steps: Power on your system. When the Fujitsu logo appears on the screen. press the [F12] key to get to the Boot Menu. Highlight the CD/DVD option.
Page 107: Recovery And Utility Tabs
Click [OK]. While the files are being loaded from the disc, a progress bar will appear at the bottom of the screen. When the System Recovery Options dialog opens, select a new keyboard layout, if necessary, then click [Next]. When the Operating System dialog appears, click [Next]. If necessary, enter your password, then click [OK].
Page 108: Using Windows 7 Recovery Dvd On Windows 8 64-Bit System
If you have installed a new hard drive or your hard drive is not bootable, perform the following steps. Note that first you will need to create new partitions on the hard drive, then restore the Factory Image: Power on your system. When the Fujitsu logo appears on the screen. press the [F12] key. Highlight the CD/DVD option.
Page 109 When the Operating System dialog appears, click [Next]. If necessary, enter your password, then click [OK]. When System Recovery Options window appears, click on Recovery and Utility. Restoring the Factory Image Click the Recovery tab in the Recovery and Utility window, then click icon.
Page 110: Downloading Driver Updates
The Fujitsu Software Download Manager (FSDM) utility is available to allow you to download the latest drivers, utilities, and applications from the Fujitsu Support site. If you have a Windows 8 or Windows 7 operating system, you will need to go to the Support Site (http://support.fujitsupc.com/CS/Portal/support.do?srch=DOWNLOADS).
Page 111: Restoring Your System Image And Software (Windows 8)
Restoring Your System Image and Software (Windows 8) Equivalent information for Windows 7 configurations can be found at “Restoring Your System Image and Software (Windows 7)” on page 95 It is very important that you create DVD copies of your Factory Image and Bootable Disc before beginning to use your system.
Page 112 To make a copy of the Factory Image to DVD discs, you will need four or five blank discs (DVD-R or DVD+R discs are recommended) to create the copy. After creating the copy, be sure to label the discs and keep them in a safe place to ensure they do not get damaged.
Page 113: Backing Up A System Image
In order to recover your Factory Image, perform the steps outlined in “Running Recovery and Utility from hard disk”. Backing Up a System Image Optional Step: Launch the Fujitsu Bonus Apps utility from your desktop, and select the components you wish to install.
Page 114 On the “Step 1: Select a backup destination” screen select your destination drive. By default the Destination is set to D: drive. You can also select the [Other drive] option to back up to an external drive. Select whether you would like the system to [Shutdown] or [Restart] after the process is completed.
Page 115 On “Step 3: Start to copy the following information” confirm the information and click [Start]. “Step 4: Processing backup data copying” screen displays the progress bar. Click [Finish] on “Step 5: Copy completed. Confirm the results” screen. Selecting “Delete” option On “Step 1: Please select your target data”...
Page 116 Disc” if <Recovery and Utility> is unavailable. Running Recovery and Utility from hard disk Turn on or reboot your system. When the Fujitsu logo appears, press the [F12] key. Cursor down to <Recovery and Utility> and press the [Enter] key.
Page 117: Recovery And Utility Tools
Insert the bootable disc into the drive tray. Click [OK]. NOTE: In the following step, the Fujitsu logo screen may appear on the display for a couple of minutes before the progress bar appears. Select CD/DVD boot mode: UEFI Mode) and press [Enter]. While the files are being loaded from the disc, the Fujitsu logo screen will appear followed by a progress bar screen at the bottom of the screen.
Page 118 Recovery tool: The Recovery tool contains three options. User System Backups: Recovering C: Drive from D: Drive or external storage device), Restore C: Drive: Restore factory image (only C: drive), and Restore Full Hard Drive: Restore factory image (full hard drive).You can use these tools to restore the Factory Image from the hidden partition, restore backup image(s) created by you or images stored on DVD discs, and perform a full hard drive recovery.
Page 119: Recovering Your Factory Image Using Recovery And Utility
Insert the bootable disc in your DVD drive, then click [OK]. Select CD/DVD boot mode: UEFI Mode and press [Enter]. While the files are being loaded from the disc, Fujitsu logo screen will appear followed by a progress bar screen at the bottom of the screen.
Page 120 Click [Next] to confirm full hard drive restoration. (All data on HDD will be deleted). Agree to EULA by selecting [Agree] option and clicking [Next]. Click [Next] on the Recovery Disk Check screen to verify that the bootable disk has been inserted into the optical drive.
Page 121: Downloading Driver Updates
The Fujitsu Software Download Manager (FSDM) utility is available to allow you to download the latest drivers, utilities, and applications from the Fujitsu Support site. If you have a Windows 8 or Windows 7 operating system, you will need to go to the Support Site (http://support.fujitsupc.com/CS/Portal/support.do?srch=DOWNLOADS).
Page 122: Caring For Your Lifebook Notebook
Chapter 5 Care and Maintenance Caring for your LIFEBOOK Notebook If you use your Fujitsu LIFEBOOK notebook carefully, you will increase its life and reliability. This section provides some tips for looking after the notebook and its devices. • (ESD). T...
Page 123: Cleaning Your Lifebook Notebook
If your notebook will not boot after it has dried out, call your support representative. • Do not use your Fujitsu LIFEBOOK notebook in a wet environment (near a bathtub, swimming pool). • Always use the AC adapter and batteries that are approved for your notebook.
Page 124 Cleaning guidelines using recommended off-the-shelf cleaners Computer exterior, computer keyboard To clean the exterior and keyboard, use one of the following off-the-shelf products: • Office Depot® #154-616 Notebook Cleaning Kit • Meridrew Enterprises Klear_Screen® Wipes • 3M CL563 Cleaner Wipes Note: After cleaning with one of these products, gently polish with a dry, soft, lint-free cloth until the solution is no longer visible.
Page 125: Cleaning The Dust Filter
Cleaning the dust filter Your LIFEBOOK is equipped with fans to make air flow inside by pulling in outside air to cool the inside of the system. Depending on the environment in which the system is used, dust and dirt may be pulled in along with the air. Accumulated dust and dirt could impair the function of the system.
Page 126: Traveling With Your Lifebook Notebook
• Store your notebook and batteries separately. If you store your LIFEBOOK with a battery installed, the battery will discharge, and battery life will be reduced. In addition, a faulty battery might damage your LIFEBOOK.. • LWAYS POWER OFF THE COMPUTER BEFORE TRANSPORTING AND OR PACKAGING IT FTER SHUTTING DOWN THE SYSTEM WAIT UNTIL THE STATUS...
Page 127: Batteries
• Never put your notebook through a metal detector; have it hand-inspected by security personnel. You can however, put the notebook through a properly tuned X-ray machine. To avoid problems, place your it close to the entrance of the machine and remove it as soon as possible or have it hand-inspected by security personnel. Security officials may require you to turn the notebook on, so make sure you have a charged battery on hand.
Page 128: Media Care
Media Care Caring for your Media (DVD/CD/CD-R) Media discs are precision devices and will function reliably if given reasonable care. • Always store your media disc in its case when it is not in use. • Always handle discs by the edges and avoid touching the surface. •...
Page 129 Caring for your Cards ExpressCards are durable, but you must treat them with care. The documentation supplied with your card will provide specific information, but you should pay attention to the following points: • To keep out dust and dirt, store cards in their protective sleeves when they are not installed in your LIFEBOOK notebook.
Page 130: Specifications
Chapter 6 System Specifications Specifications This section provides the hardware and environmental specifications for your Fujitsu LIFEBOOK notebook. Specifications of particular configurations will vary. Microprocessor 3rd Generation Intel® Core™ Processor i3, i5, or i7 processor (Refer to the system label to determine the specific model of your processor).
Page 131: Video
• L3 Cache: Up to 6 MB (depending upon system configuration) Video Built-in color flat-panel TFT active matrix LCD display with backlight and simultaneous display capability. Video Color and Resolution 14" Anti-glare TFT HD/HD+ Display • Internal Resolution: HD: 1366 x 768 pixel resolution, 16M colors HD+: 1600 x 900 pixel resolution, 16M colors •...
Page 132: Modular Bay Devices
• Integrated Intel® Centrino® Advanced-N 6205 (802.11 agn 2x2), or, Integrated Intel® Centrino® Wireless-N 2200 (802.11 bgn 2x2) • Optional Bluetooth V4.0 device for wireless personal area network communication Trusted Platform Module The LIFEBOOK S752 may have an optional Trusted Platform Module (TPM) installed for added system security.
Page 133: Device Ports
LIFEBOOK Security/Application Panel The Security/Application Panel contains five buttons, labeled [1], [2], [3], [4], and [Enter]. Theft Prevention Lock Lock slot for use with security restraint systems. Device Ports On the LIFEBOOK notebook: • ExpressCard slot • SD Card slot •...
Page 134: Keyboard
• One e-SATA port • One LAN (RJ-45) connector • One DC-in connector • One headphone/line-out jack • One microphone/line-in jack • One power/suspend/resume button • Two security lock slots Keyboard Built-in keyboard with all functions of 101 key PS/2 compatible keyboards. •...
Page 135: Dimensions And Weight
Operating: 41° to 95° F (5° to 35° C); non-operating: 5° to 140° F (–15° to 60° C) Humidity Operating: 20% to 85%, relative, non-condensing; non-operating; 8% to 85%, relative, non-condensing Altitude Operating: 10,000 feet (3,048 m) maximum Popular Accessories To order or for additional information on accessories, visit our Website at www.shopfujitsu.com or call 1-800-FUJITSU.
Page 136: Pre-Installed Software
Pre-Installed Software Depending on your pre-installed operating system, your notebook comes with pre-installed software for playing audio and video files of various formats. In addition there is file transfer software, virus protection software and Power Management software. The pre-installed software on your system is listed below. •...
Page 137 Norton Internet Security Your system is preinstalled with a free 60-day trial version of Norton Internet Security™. Internet Security is a suite of tools designed to protect your notebook from computer viruses, hackers, spyware, and spam. It assists in the protection of data currently on your hard disk from destruction or contamination.
Page 138 CyberLink YouCam CyberLink YouCam allows you to capture photos or movies on the embedded webcam, add special effects to them, and share them in a variety of formats or via social networks. GDTS® Boost™ DTS Boost maximizes acoustic power beyond the volume limits of PC hardware, allowing users to create an overall louder or fuller master by limiting the dynamic range and boosting the perceived overall level of the mix.
Page 139: Glossary
Glossary AC Adapter Device that converts the AC voltage from an outlet to the DC voltage needed to power your notebook. Access point Wireless network device used to bridge wireless and wired network traffic. ACPI Advanced Configuration and Power Interface Active-Matrix Display A type of technology for making flat-panel displays which has a transistor or similar device for every pixel on the screen.
Page 140 Auto/Airline Adapter A device which converts the DC voltage from an automobile cigarette lighter or aircraft DC power outlet to the DC voltage needed to power your LIFEBOOK notebook. BIOS Basic Input-Output System. A program and set of default parameters stored in ROM which tests and operates your notebook when you turn it on until it loads your installed operating system from disk.
Page 141 CMOS RAM Complementary metal oxide semiconductor random access memory. This is a technology for manufacturing random access memory which requires very low levels of power to operate. Command An instruction which you give your operating system. Example: run a particular application or format a floppy disk. Configuration The combination of hardware and software that makes up your system and how it is allocated for use.
Page 142 Disk Drive The hardware which spins the disk and has the heads and control circuitry for reading and writing the data on the disk. Direct Memory Access. Special circuitry for memory to memory transfers of data which do not require CPU action. Desktop Management Interface.
Page 143 Encryption Key (Network Key) Data encryption key used to encrypt message text and for computing message integrity checks. Data encryption protects data from unauthorized viewing. This device uses the same encryption key to encode and decode the data, and the identical encryption key is required between the sender and receiver.
Page 144 IEEE802.11b Wireless LAN standard that supports a maximum data rate of 11 Mbps. 802.11b devices operate in the 2.4 GHz ISM band. IEEE802.11g Wireless LAN standard that supports a maximum data rate of 54 Mbps. 802.11g devices operate in the 2.4 GHz ISM band.
Page 145 The number of unassigned Internet addresses is running out, so a new classless scheme called CIDR is gradually replacing the system based on classes A, B, and C and is tied to adoption of IPv6. Interrupt Request. An acronym for the hardware signal to the CPU that an external event has occurred which needs to be processed.
Page 146 Megahertz 1,000,000 cycles per second. Memory A repository for data and applications which is readily accessible to your LIFEBOOK notebook’s CPU. Megahertz. MIDI Musical Instrument Digital Interface. A standard communication protocol for exchange of information between computers and sound producers such as synthesizers. Monaural A system using one channel to process sound from all sources.
Page 147 Network name (SSID: Service Set Identifier ) When a wireless LAN network is configured, grouping is performed to avoid interference or data theft. This grouping is performed with “Network name (SSID)”. In order to improve security, the network key is set allowing no communication unless “Network name (SSID)”...
Page 148 Pixel The smallest element of a display, a dot of color on your display screen. The more pixels per area the clearer your image will appear. POST Power On Self Test. A program which is part of the BIOS which checks the configuration and operating condition of your hardware whenever power is applied to your notebook.
Page 149 Reset The act of reloading the operating system. A reset erases all information stored in RAM. Restart See Reset. Resume To proceed after interruption. In your notebook this refers to returning to active operation after having been in one of the suspension states. Read Only Memory.
Page 150 SSID Service Set Identifier, a 32-character unique identifier attached to the header of packets sent over a WLAN that acts as a password when a mobile device tries to connect to the BSS. The SSID differentiates one WLAN from another, so all access points and all devices attempting to connect to a specific WLAN must use the same SSID.
Page 151 Thin Film Transistor – A technology for flat display panels which uses a thin film matrix of transistors to control each pixel of the display screen individually. Underwriters Laboratories – An independent organization that tests and certifies the electrical safety of devices. Universal Serial Bus.
Page 152: Regulatory Information
Regulatory Information Notice Changes or modifications not expressly approved by Fujitsu could void this user’s authority to operate the equipment. FCC NOTICES Notice to Users of Radios and Television This equipment has been tested and found to comply with the limit for class B digital devices, pursuant to parts 15 of the FCC Rules.
Page 153: Appendix A: Wlan User's Guide
Appendix A: WLAN User’s Guide FCC Regulatory Information Please note the following regulatory information related to the optional wireless LAN device. Regulatory Notes and Statements Wireless LAN, Health and Authorization for use Radio frequency electromagnetic energy is emitted from Wireless LAN devices. The energy levels of these emissions, however, are far much less than the electromagnetic energy emissions from wireless devices such as mobile phones.
Page 154 by the manufacturer. It is the responsibility of the user to correct any interference caused by such unauthorized modification, substitution or attachment. The manufacturer and its authorized resellers or distributors will assume no liability for any damage or violation of government regulations arising from failure to comply with these guidelines.
Page 155 (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesirable operation. Modifications not expressly authorized by Fujitsu America, Incorporated may invalidate the user's right to operate this equipment.
Page 156: Before Using The Optional Wireless Lan
Before Using the Optional Wireless LAN This manual describes the procedures required to properly set up and configure the optional integrated Wireless LAN Mini-PCI device (referred to as "WLAN device" in the rest of the manual). Before using the WLAN device, read this manual carefully to ensure it's correct operation.
Page 157: Wireless Lan Modes Using This Device
Wireless LAN Modes Using this Device Ad Hoc Mode (See Figure A-1) "Ad Hoc Mode" refers to a wireless network architecture where wireless network connectivity between multiple computers is established without a central wireless network device, typically known as Access Point(s). Connectivity is accomplished using only client devices in a peer-to-peer fashion.
Page 158 Access Point (Infrastructure) Mode (See Figure A-2) Infrastructure mode refers to a wireless network architecture in which devices communicate with wireless or wired network devices by communicating through an Access Point. In infrastructure mode, wireless devices can communicate with each other or with a wired network. Corporate wireless networks operate in infrastructure mode because they require access to the WLAN in order to access services, devices, and computers (e.g., file servers, printers, databases).
Page 159: Wireless Network Considerations
Wireless Network Considerations • The WLAN device supports IEEE802.11a (infrastructure mode only), IEEE802.11b, IEEE802.11g, and IEEE802.11n. • The WLAN device operates in the 2.4 GHz ISM band and the 5 GHz lower, middle, and upper UNII bands. • Microwave ovens may interfere with the operation of WLAN devices since they operate in the same 2.4 GHz frequency range as IEEE802.11b/g/n devices.
Page 160: Activating The Wlan Device
LAN/B IRELESS LUETOOTH WITCH WILL POWER OFF BOTH THE OPTIONAL WIRELESS LUETOOTH DEVICES AT THE SAME TIME O ENABLE OR DISABLE EITHER ONE OF THE DEVICES INDIVIDUALLY PERFORM THE FOLLOWING STEPS Slide the Wireless LAN/Bluetooth on/off switch to On position. Right-click on the Bluetooth icon in the system tray to enable/disable the Bluetooth radio.
Page 161: Configuring The Wireless Lan
Configuring the Wireless LAN The optional WLAN device can be configured to establish wireless network connectivity using the software that is built into Windows. Support for most industry standard security solutions is contained in this software. Pre-defined parameters will be required for this procedure. Please consult with your network administrator for these parameters: The WLAN device can be configured to establish wireless network connectivity using the software that is built into Windows Vista.
Page 162: Troubleshooting The Wlan
Troubleshooting the WLAN Troubleshooting Causes and countermeasures for troubles you may encounter while using your wireless LAN are described in the following table. Problem Possible Cause Possible Solution Unavailable Incorrect network Ad hoc connection: verify that the network names (SSID’s) and network keys (WEP) of all network name (SSID) or computers to be connected have been configured correctly.
Page 163 Problem Possible Cause Possible Solution Unavailable RF interference from The use of identical or overlapping RF channels can cause interference with the operation network Access Points or other of the WLAN device. Change the channel of your Access Point to a channel that does not connection wireless networks overlap with the interfering device.
Page 164: Wlan Specifications
WLAN Specifications Specifications Item Specification Type of network The Integrated Integrated Intel® Centrino® Advanced-N 6205 (802.11agn 2x2) and Integrated Intel® Centrino® Wireless-N 2200 devices conform to IEEE 802.11a (infrastructure mode only), 802.11b/g, and 802.11n, Wi-Fi based*. Transfer rate (Automatic switching) IEEE802.11 a and g: 54 Mbps maximum data rate; IEEE802.11n: 300 Mbps maximum data rate •...
Page 165 * “Wi-Fi based” indicates that the interconnectivity test of the organization which guarantees the interconnectivity of wireless LAN (Wi-Fi Alliance) has been passed. ** The communication ranges shown above will increase or decrease depending on factors such as number of walls, reflective material, or interference from external RF sources.
Page 166: Using The Bluetooth Device
Using the Bluetooth Device The integrated Bluetooth V4.0 module is a wireless device installed in selected Fujitsu mobile computers. What is Bluetooth? Bluetooth technology is designed as a short-range wireless link between mobile devices, such as laptop computers, phones, printers, and cameras. Bluetooth technology is used to create Personal Area Networks (PANs) between devices in short-range of each other.
Page 167 Users are not authorized to modify this product. Any modifications invalidate the warranty. This equipment may not be modified, altered, or changed in any way without signed written permission from Fujitsu. Unauthorized modification will void the equipment authorization from the FCC and Industry Canada and the...
Page 168: Appendix B: Fingerprint Sensor Device
Appendix B: Fingerprint Sensor Device Introducing the Fingerprint Sensor Device Your system may have an optional fingerprint sensor device below the Touchpad, between the left and right buttons. This also serves as a scroll button. With a fingerprint sensor, you can avoid having to enter a username and password every time you want to: •...
Page 169: Getting Started
The fingerprint sensor uses Softex OmniPass which provides password management capabilities to Microsoft Windows operating systems. OmniPass enables you to use a "master password" for all Windows, applications, and on- line passwords. OmniPass requires users to authenticate themselves using the fingerprint sensor before granting access to the Windows desktop.
Page 170 System Requirements The OmniPass application requires space on your hard drive; it also requires specific Operating Systems (OS’s). The minimum requirements are as follows: • Windows XP Professional or later operating system • At least 35 MB available hard disk space Installing the OmniPass Application If OmniPass is already installed on your system, go to “User Enrollment”...
Page 171 To check the version information of OmniPass: From the Windows Desktop, double-click the key-shaped OmniPass icon in the taskbar (usually located in the lower right corner of the screen), Click Start, select Settings, and click Control Panel. Double-click Softex OmniPass in the Control Panel, and the OmniPass Control Center will appear.
Page 172: User Enrollment
Follow the directions to uninstall the OmniPass application. Once OmniPass has finished uninstalling, reboot your system when prompted. User Enrollment Before you can use any OmniPass features you must first enroll a user into OmniPass. Master Password Concept Computer resources are often protected with passwords. Whether you are logging into your computer, accessing your email, e-banking, paying bills, or accessing network resources, you often have to supply credentials to gain access.
Page 173 OmniPass account to access his webmail, he would need to enter his original webmail credentials (“John_02” and “lifebook”) to gain access. If he attempts his OmniPass user credentials on a system other than a system he’s enrolled on, he will not gain access. HE ENROLLMENT PROCEDURE ASSUMES YOU HAVE NO HARDWARE AUTHENTICATION DEVICES OR ALTERNATE STORAGE LOCATIONS THAT YOU WISH TO INTEGRATE WITH F YOU DESIRE SUCH FUNCTIONALITY...
Page 174 Enrolling a Fingerprint Enrolling a fingerprint increases the security of your system and streamlines the authentication procedure. You enroll fingerprints in the OmniPass Control Center. With an OmniPass user logged in, double-click the system tray OmniPass icon. Select the User Settings tab and click Enrollment under the User Settings area. Click Enroll Authentication Device and authenticate at the authentication prompt to start device enrollment.
Page 175: Using Omnipass
After you finish enrolling and verifying your fingerprints, you will have the option to Enable PBA with enrolled finger. If you enable this option, you must choose two fingers to save in PBA. After you enroll successfully, the Finger Enrollment Status in PBA screen will state Finger saved in PBA successfully. F YOU ENABLE ON YOUR SYSTEM YOU MUST SET THE...
Page 176 Remembering a Password OmniPass can remember any application, GUI, or password protected resource that has password prompt. Using the following procedure, you can store a set of credentials into OmniPass. These credentials will then be linked to your “master password” or fingerprint. do not log in yet.
Page 177 Less secure is the option to Automatically enter this password protected site when it is activated. Do not prompt for authentication. Check the upper box to get this setting, and each time you navigate to this site OmniPass will log you into the site without prompting you to authenticate HIS SETTING IS MORE CONVENIENT IN THAT WHENEVER YOU GO TO A REMEMBERED SITE YOU WILL BYPASS ANY AUTHENTICATION PROCEDURE AND...
Page 178 Logging into Windows with a Fingerprint Device When logging into Windows with a fingerprint device, the fingerprint capture window will now appear next to the Windows Login screen. Place your enrolled fingertip on the sensor to authenticate. You will be simultaneously logged into Windows and OmniPass.
Page 179 OmniPass User Identities bob@biblomail.com Identities allow OmniPass users to have multiple accounts to the same site (e.g., boballen@biblomail.com ). If OmniPass did not provide you identities, you would be limited to remembering one account per site. To create and manage identities, double-click the OmniPass key in the system tray. Click Vault Management; OmniPass will prompt you to authenticate.
Page 180: Configuring Omnipass
Identities and Password Management On the Manage Passwords interface of the Vault Management tab of the OmniPass Control Center, there is a pull- down selection box labeled, Identity. This field lets you choose which identity you are managing passwords for. When you select an identity here, only those password protected dialogs that are associated with that identity are shown.
Page 181 Click Exports an OmniPass user profile. OmniPass will prompt you to authenticate. Upon successfully authentication, you must name the OmniPass user profile and decide where to save it. An .opi file is generated, and you should store a copy of it in a safe place. This .opi file contains all your user specific OmniPass data, and it is both encrypted and password protected.
Page 182: Omnipass Control Center
OmniPass Control Center This section explains functions within the OmniPass Control Center that were not explained earlier. You can access the OmniPass Control Center any of three ways: • Double-click the golden OmniPass key shaped icon in the Windows taskbar (typically in the lower-right corner of the desktop) •...
Page 183: Troubleshooting
The Enrollment interface allows you to enroll fingerprints. For the procedure to enroll and authentication device refer Chapter 2.3 . To enroll additional fingerprints, click Enroll Authentication Device, and authenticate with OmniPass. Select the fingerprint recognition device in the Select Authentication Device screen (it should already be marked by a green check if you have a finger enrolled) and click Next.
Page 184 If you experience difficulties adding a user with a blank password to OmniPass, you may need to adjust your local Cannot add Windows user to OmniPass security settings. First attempt the procedure explained in the section. If the difficulties persist, then try the following procedure. Click Start, Control Panel, Administrative Tools, and Local Security Settings.
Page 185: Index
Index About This Guide CapsLock Clicking adapter Cold-swapping plug adapters Controls and Connectors Application Panel Conventions Used in the Guide Auto/Airline Adapter Cursor Cursor Keys Battery alarm DC Output Cable care DC Power Jack cold-swapping Device Ports conserving power DIMM dead Display Panel faulty...
Page 186 OmniPass windows keys Flexible Bay cold-swapping devices LIFEBOOK Security Application Panel eject lever buttons installing configuring Modular Multi-Format DVD Writer deactivating removing deactivating and activating Fujitsu Contact Information launching applications Function Key operating passwords uninstalling...
Page 187 Media Player problems care sources Control Panel Power Management loading Power On Self Test removing 48, 52 Power/Suspend/Resume Button Software Pre-Installed Software using Memory capacity Registration compartment Restarting installing Restoring Pre-installed Software problems RJ-45 removing upgrade module Microphone Jack ScrLk Modular Devices SD Card SDRAM...
Page 188 Touchpad buttons controls Touchpad Pointing Device Troubleshooting Universal Serial Bus Ports Unpacking 19, 76 problems Volume control Warranty Windows keys Wireless LAN Before Using the Wireless LAN connection to the network Specifications Troubleshooting...
Page 189 Guide d’utilisation Découvrez comment utiliser votre ordinateur portable Fujitsu LIFEBOOK S752...
Page 190 La société Fujitsu America a fait tous les efforts possibles pour vérifier l’exactitude des informations figurant dans ce document et s’assurer qu’il n’y manque rien. Cependant, puisque nos produits font continuellement l’objet d’améliorations, nous ne pouvons garantir l’exactitude de tout le contenu de ce document.
Page 191 © Copyright 2012 Fujitsu America. Tous droits réservés. Aucune partie de cette publication ne peut être copiée, reproduite ou traduite sans le consentement préalable de Fujitsu. Aucune partie de cette publication  ne peut être enregistrée ou transmise électroniquement sans le consentement écrit de Fujitsu.
Page 192 CONSIGNES DE SÉCURITÉ IMPORTANTES Pour fonctionner, cet appareil nécessite un adaptateur secteur. Utilisez uniquement un adaptateur de classe 2 pour équipement informatique, homologué UL I.T.E., avec une sortie nominale de 19 V c.c. et un courant de 4,22 A (80 W) ou 5,27 A (100 W). Polarité...
Page 193 * Pour commander une nouvelle batterie compatible avec votre ordinateur portable Fujitsu, allez sur www.shopfujitsu.com (États-Unis) ou www.fujitsu.ca/ products/notebooks (Canada). ** La RBRC est une organisation indépendante dont Fujitsu finance une partie des activités de recyclage ; la RBRC n’est en aucune façon affiliée à Fujitsu.
Page 194 Conventions utilisées dans ce guide ......8 Coordonnées pour contacter Fujitsu ......9 Chapitre 1 Présentation de votre ordinateur LIFEBOOK...
Page 195 Clavier ............25 Utilisation du clavier .
Page 196 Démarrage de votre ordinateur portable LIFEBOOK ....48 Mise sous tension ......... . . 48 Procédure d’amorçage .
Page 197 Cartes ExpressCard™/Smart Card ....... . 71 Installation d’une carte ExpressCard ......71 Retrait d’une carte ExpressCard .
Page 198 Restauration de votre image de système  et de vos logiciels (Windows 7) ....... . . 99 Enregistrement et restauration de vos images d’origine et de système .
Page 199 Chapitre 6 Spécifications techniques Spécifications ..........130 Microprocesseur .
Page 200 Annexe A : Guide d’utilisation de la carte de réseau local sans fil Avant d’utiliser la carte réseau sans fil optionnelle ....157 Cartes réseau sans fil présentées dans ce document ....157 Caractéristiques de la carte réseau sans fil .
Page 201: À Propos De Ce Guide
À propos de ce guide Le LIFEBOOK S752 de Fujitsu America offre toutes les performances d’un ordinateur de bureau grâce au processeur Intel® Core™. Cet ordinateur portable est doté d’un écran couleur TFT HD ou HD+ de 14 pouces avec rétro-éclairage à DEL. Ce système permet d’apporter toute la puissance informatique des ordinateurs de bureau à...
Page 202: Coordonnées Pour Contacter Fujitsu
FICHIERS EUILLEZ LIRE ATTENTIVEMENT TOUS LES AVERTISSEMENTS Coordonnées pour contacter Fujitsu Service et assistance Plusieurs façons s’offrent à vous pour contacter l’équipe de service et assistance de Fujitsu : • Appel sans frais : 1-800-8Fujitsu (1-800-838-5487) • Site Internet : http://solutions.us.fujitsu.com/www/content/support/contact/index.php Avant de nous contacter, veuillez avoir les informations suivantes à...
Page 203 à jour Fujitsu Software Download Manager (FSDM). L’utilitaire FSDM est disponible sur le site d’assistance Fujitsu. L’utilitaire FSDM permet de voir une liste de la plus récente version de plusieurs pilotes, utilitaires et applications, afin que vous puissiez déterminer si vous possédez ces plus récentes versions. Si vous avez un système d’exploitation Windows 7, vous devez aller sur le site d’assistance pour y télécharger l’utilitaire FSDM :...
Page 204: Chapitre 1 Présentation De Votre Ordinateur Lifebook
Présentation de votre ordinateur LIFEBOOK Aperçu général Cette section décrit les composants de l’ordinateur portable LIFEBOOK S752 de Fujitsu. Nous vous suggérons de la lire avant de commencer à utiliser l’ordinateur, même si vous avez déjà utilisé des ordinateurs de ce type.
Page 205: Emplacement Des Commandes Et Des Connecteurs
Emplacement des commandes et des connecteurs Microphone intégré Caméra Web intégrée Voyant de caméra Web Microphone intégré Écran Tableau de voyants d’état Tableau de sécurité et d’applications LIFEBOOK Bouton d’alimentation/ veille/reprise Haut-parleurs stéréo Pavé tactile Touchpad Clavier Fente pour carte SD Tableau de voyants d’état Interrupteur de communications sans fil Prise de micro...
Page 206: Composants Supérieurs
Composants supérieurs Voici une courte description des composants se trouvant sur le dessus de votre ordinateur LIFEBOOK. Caméra Web intégrée La caméra intégrée disponible en option présente une résolution de 1280 x 720 pixels ou de 1920 x 1080 pixels, selon votre configuration.
Page 207 Haut-parleurs stéréo Les deux haut-parleurs intégrés permettent une écoute en stéréophonie. Clavier Clavier complet avec plusieurs touches spéciales Windows. Voir « Clavier » en page 25. Prise de micro Permet de connecter un microphone stéréo externe. Prise d’écouteurs Cette prise vous permet de brancher des écouteurs stéréo pour écouter des fichiers audio. Interrupteur de communications sans fil Ce commutateur permet de mettre sous et hors tension les dispositifs de réseau local sans fil et Bluetooth en option.
Page 208: Composants Sur Le Côté Gauche De L'ordinateur
Fente pour dispositif antivol Bouton d’éjection de carte ExpressCard Fente pour carte ExpressCard Port vidéo externe Fente pour carte Smart Card Prise de port d’affichage Port USB 3.0 Port mixte e-SATA/USB 3.0 Figure 3. Côté gauche de l’ordinateur portable LIFEBOOK Composants sur le côté...
Page 209 Port USB 3.0 Le port USB 3.0 se différencie d’un port USB 2.0 par la couleur de la patte centrale du port. La patte d’un port USB 3.0 est bleue, alors que celle d’un port USB 2.0 est noire. Le port USB 3.0 vous permet de connecter des périphériques USB. Un port USB 3.0 transfère des données à un débit théorique de 5 Gbit/s.
Page 210: Composants Sur Le Côté Droit De L'ordinateur
Compartiment multifonction Bouton d’éjection Ports USB 2.0* Prise d’alimentation c.c. Loquet de dégagement du compartiment multifonction Ouverture d’urgence du plateau * Le port USB 2.0 du bas est également un port USB avec fonction de charge en tout temps. Figure 4. Côté droit de l’ordinateur portable LIFEBOOK Composants sur le côté...
Page 211 Ouverture d’urgence du plateau Disponible sur les modèles pourvus du compartiment multifonction à lecture optique. Il permet d’ouvrir le plateau lorsque qu’aucune alimentation n’est amenée au système. Loquet de dégagement du compartiment multifonction Permet de dégager le périphérique qui se trouve dans le compartiment multifonction. Ports USB 2.0 Les ports USB 2.0 vous permettent de connecter des périphériques USB.
Page 212: Composants De La Face Arrière
Prise de réseau local Gigabit (RJ-45) Grilles de ventilation Figure 5. Arrière de l’ordinateur portable LIFEBOOK Composants de la face arrière Voici une courte description des composants se trouvant à l’arrière de votre ordinateur LIFEBOOK. Prise de réseau local Gigabit (RJ-45) Cette prise est utilisée pour une connexion Gigabit Ethernet (10Base-T/100Base-Tx/1000Base-T) interne.
Page 213: Composants Sous L'ordinateur
Compartiment de module de mémoir Grilles de ventilation (divers emplacements) Connecteur pour duplicateur de prts Verrou du compartiment de la batterie Verrou du compartiment de la batterie Couvercle du filtre anti-poussière Compartiment de batterie au lithium Figure 6. Dessous de l’ordinateur portable LIFEBOOK Composants sous l’ordinateur Voici une courte description des composants se trouvant sous votre ordinateur LIFEBOOK.
Page 214 Connecteur pour duplicateur de ports Ce connecteur permet de brancher le duplicateur de ports en option sur votre ordinateur portable. Verrous du compartiment de la batterie Ces verrous doivent être actionnés en même temps pour retirer la batterie au lithium. Voir « Remplacement de la batterie »...
Page 215: Tableau De Voyants D'état
Verr num Sécurité Verr défil Disque dur/ Verr maj Lecteur optque Batterie 1 Alimentation niveau de Charge de Batterie 2 charge la batterie niveau de charge Figure 7. Tableau de voyants d’état Tableau de voyants d’état Le tableau de voyants d’état contient des symboles correspondant à divers composants de votre ordinateur.  Ces symboles vous renseignent sur le fonctionnement des composants correspondants.
Page 216: Voyant D'accès Au Disque Dur/Lecteur Optique
Voyant d’accès au disque dur/lecteur optique Le voyant vert d’accès au disque dur/lecteur optique révèle si le disque dur interne est en cours d’utilisation. Remarque : Le clignotement est normal.  Voyant Verr num Le voyant Verr num indique que le clavier intégré est en mode pavé numérique à dix touches. Voyant Verr maj Le voyant Verr maj indique que le clavier est verrouillé...
Page 217: Voyant De Charge De Batterie
 Voyant de charge de batterie Indique l’état de charge de la ou des batteries. • Orange continu : la batterie système est en cours de charge. • Vert continu : La batterie système est entièrement chargée. • Orange clignotant : Le système attend de pouvoir charger la batterie (la batterie est en-dehors  des températures de fonctionnement).
Page 218: Utilisation Du Clavier
Figure 8. Clavier Utilisation du clavier Votre ordinateur portable Fujitsu LifeBook est doté d’un clavier à 84 touches. Ce clavier exécute toutes les fonctions d’un clavier à 101 touches, y compris les touches Windows et diverses touches de fonction spéciales. Cette section décrit les touches suivantes.
Page 219 • Touches de fonction : Les touches [F1] à [F12] s’utilisent avec la touche [Fn] pour exécuter des actions spéciales, selon le programme en cours d’utilisation. • Touches Windows : Ces touches fonctionnent avec votre système d’exploitation Windows. Ces touches permettent de basculer entre les modes de bureau Windows et d’écran de démarrage moderne, ainsi  que d’ouvrir la barre d’applications en bas de l’écran.
Page 220 • [Fn+F3] : Maintenez [Fn] enfoncée et appuyez sur [F3] pour activer ou désactiver la fonction Silence. • [Fn+F4] : Maintenez [Fn] enfoncée et appuyez sur [F4] pour activer ou désactiver le pavé tactile Touchpad. Veuillez prendre note que la combinaison de touches [Fn+F4] fonctionne uniquement lorsque le paramètre Manual Setting (Configuration manuelle) est sélectionné...
Page 221: Pavé Tactile Touchpad
Bouton droit Figure 9. Pavé tactile Touchpad Le pavé tactile Touchpad intégré à votre ordinateur portable Fujitsu LIFEBOOK permet de contrôler le curseur pour sélectionner des éléments. Le TouchPad comprend une commande de curseur, un bouton gauche et un bouton droit, ainsi qu’un capteur d’empreinte digitale/défilement.
Page 222: Cliquer
• ’ « P ’ » 169. OUR EN SAVOIR PLUS SUR LE CAPTEUR D EMPREINTES DIGITALES CONSULTEZ RÉSENTATION DU CAPTEUR D EMPREINTES DIGITALES EN PAGE • NE SOURIS EXTERNE PEUT ÊTRE CONNECTÉE AUX PORTS DE VOTRE ORDINATEUR OU SUR LE DUPLICATEUR DE PORTS DISPONIBLE : S EN OPTION LAQUELLE PEUT ENSUITE ÊTRE UTILISÉE SIMULTANÉMENT AVEC LE PAVÉ...
Page 223: Glisser
Glisser Glisser signifie enfoncer le bouton gauche, sans le relâcher,  en déplaçant le curseur. Pour faire glisser un élément, placez d’abord le curseur sur cet élément. Ensuite, enfoncez et tenez  le bouton gauche tout en déplaçant l’élément à son nouvel emplacement, puis relâchez.
Page 224: Réglage Du Volume
Réglage du volume Votre ordinateur LIFEBOOK Fujitsu est doté de plusieurs commandes de volume fonctionnant en interaction. ES APPLICATIONS POUVANT REPRODUIRE DES FICHIERS AUDIO PROPOSENT ÉGALEMENT LEUR PROPRE COMMANDE DE VOLUME COMMANDE LOGICIELLE ’ ’ I VOUS INSTALLEZ UN PÉRIPHÉRIQUE AUDIO EXTERNE DOTÉ D UNE COMMANDE DE VOLUME INDÉPENDANTE...
Page 225: Périphériques Pour Le Compartiment Multifonction
Compartiment multifonction Loquet de dégagement du compartiment multifonction Figure 10. Compartiment multifonction Périphériques pour le compartiment multifonction Votre ordinateur portable est doté d’un compartiment multifonction qui peut accueillir plusieurs périphériques.  L’un des périphériques indiqués ci-dessous sera installé dans le compartiment multifonction. •...
Page 226 • ’ E COMPARTIMENT MULTIFONCTION NE DOIT JAMAIS ÊTRE VIDE LORSQUE L ORDINATEUR EST EN MARCHE I VOUS LA LAISSEZ VIDE DE LA POUSSIÈRE ’ ’ ET DES CORPS ÉTRANGERS PEUVENT S INFILTRER DANS L ORDINATEUR • AITES ATTENTION LORSQUE VOUS ENFONCEZ UN PÉRIPHÉRIQUE DANS CE COMPARTIMENT I VOUS NE PROCÉDEZ PAS CORRECTEMENT VOUS RISQUEZ ’...
Page 227 Votre ordinateur LIFEBOOK détectera automatiquement le nouveau périphérique et l’activera lors du démarrage  du système. Une lettre de désignation du périphérique sera attribuée et visible dans le Poste de travail et dans Fichier/Explorateur Windows. Remplacement sous tension Pour remplacer un périphérique à chaud, employez l’utilitaire « Déconnecter ou éjecter un périphérique en toute sécurité ».
Page 228: Tableau De Sécurité/Applications Lifebook
Enter Bouton 1 / Bouton de soutien Bouton 3 / Gestionnaire d’affichage Bouton Entrée Bouton 2 / Bouton ECO Bouton 4 / Verrouillage de l’écran Figure 12. Tableau de sécurité et d’applications LIFEBOOK Tableau de sécurité/applications LIFEBOOK Fonction unique aux portables LIFEBOOK, le tableau de sécurité et d’applications vous permet de protéger l’ordinateur contre une utilisation non autorisée.
Page 229 devraient pas utiliser un mot de passe commun. Un mot de passe comprend de un à cinq caractères, suivis de la touche [Entrée]. Une frappe valide peut faire intervenir un seul bouton ou jusqu’à quatre boutons simultanément. Voici des exemples de frappes valides : •...
Page 230: Utilisation Du Tableau De Sécurité Et D'applications De Votre Lifebook
Entrez : C:\Program Files\Fujitsu\Security Panel Application\Supervisor\FJSECS.EXE, puis appuyez sur [Entrée]. Suivez les instructions affichées à l’écran pour définir le mot de passe de superviseur. Windows 8 : Allez à l’écran de démarrage. Faire un clic droit sur l’écran de démarrage. Cliquez sur « Toutes les applications », puis sélectionnez « Exécuter » dans la liste affichée.
Page 231: Mises En Garde
Lorsque le système est hors tension Mettez le système sous tension. Lorsque l’indicateur de sécurité clignote, entrez le mot de passe, puis appuyez sur le bouton [Entrée]. Par exemple, si le mot de passe est 22222, appuyez cinq fois sur le bouton [2], puis appuyez sur le bouton [Entrée]. L’ordinateur démarrera normalement.
Page 232: Désinstallation De L'application Tableau De Sécurité
Désinstallation de l’application Tableau de sécurité Deux méthodes peuvent être utilisées pour désinstaller l’application Tableau de sécurité : • Désinstaller l’application Tableau de sécurité. Cette méthode désactive toutes les fonctions de sécurité. • Désinstaller l’application Tableau de sécurité avec le mot de passe toujours actif. Aucun changement de mot passe ne sera alors plus possible.
Page 233 36. Si vous oubliez les deux mots de passe, communiquez avec le service à la clientèle et de soutien de Fujitsu America au 1-800-8FUJITSU (1-800-838-5487). La société Fujitsu America exige des frais de service pour le déverrouillage d’un LIFEBOOK protégé...
Page 234: Lancement D'applications Avec Le Tableau De Sécurité Et D'applications
Bouton 2 / ECO Ce bouton vous permet d’accéder à l’utilitaire Économiseur d’énergie. Bouton 3 / Présentation Ce bouton ouvre le gestionnaire d’affichage Fujitsu, qui vous permet d’alterner entre  les différents paramètres d’affichage de votre ordinateur. Bouton 4 / Verrouiller Ce bouton permet de verrouiller automatiquement votre ordinateur.
Page 235 Pour changer l’application associée à un bouton, cliquez sur l’onglet correspondant au bouton à reconfigurer – par exemple Soutien. Cliquez sur [Enregistrement de l’application…] à partir du menu Démarrer, cliquez sur l’application voulue dans la liste, puis sur [suivant]. Dans la fenêtre qui suit, vous pouvez demander au système d’émettre un son quand le programme sélectionné...
Page 236: Chapitre 2 Première Mise En Marche De Votre Ordinateur Portable Lifebook
Chapitre 2 Première mise en marche de votre ordinateur portable LIFEBOOK Prise d’alimentation c.c. Adaptateur secteur Figure 13. Connexion de l’adaptateur secteur...
Page 237: Sources D'alimentation
Sources d’alimentation Votre ordinateur portable LIFEBOOK peut utiliser trois sources d’alimentation différentes : une batterie au lithium principale, un adaptateur secteur et un adaptateur auto/avion. Connexion des adaptateurs d’alimentation L’adaptateur secteur et l’adaptateur auto/avion disponible en option permettent tous deux de faire fonctionner votre ordinateur portable et de charger les batteries.
Page 238: Écran
Figure 14. Ouverture de l’écran Écran Votre ordinateur portable LIFEBOOK Fujitsu comporte un écran à rétro-éclairage permettant une lecture facile dans les environnements à forte luminosité. Cet écran offre également une excellente résolution grâce à une technologie de matrice active.
Page 239: Réglage De La Luminosité De L'écran
Réglage de la luminosité de l’écran Lorsque vous avez allumé votre ordinateur portable LIFEBOOK, vous pouvez régler la luminosité de l’écran à un niveau plus confortable. Il y a trois façons d’ajuster la luminosité : en utilisant le clavier, les Options d’alimentation ou le Centre de mobilité...
Page 240: Utilisation Simultanée De Plusieurs Écrans
Utilisation simultanée de plusieurs écrans Votre système permet d’utiliser jusqu’à trois écrans en même temps. Selon la configuration de votre système et de votre duplicateur de ports optionnel (si vous en avez un), il est possible que certains types de ports ci-dessous ne soient pas disponibles sur votre système.
Page 241: Démarrage De Votre Ordinateur Portable Lifebook
Démarrage de votre ordinateur portable LIFEBOOK Mise sous tension Bouton d’alimentation/veille/reprise Le bouton d’alimentation/veille/reprise permet d’allumer votre ordinateur LIFEBOOK, de le mettre en sommeil ou en veille prolongée et de le réveiller s’il est en sommeil ou en veille prolongée. (Vous pouvez également vous servir de ce bouton pour mettre le système hors tension lorsque vous l’enfoncez pendant environ cinq secondes.
Page 242: Procédure D'amorçage
Ces informations se trouvent dans le programme BIOS. Lorsque vous démarrez ou redémarrez votre ordinateur, il exécute une procédure d’amorçage et l’écran affiche le logo Fujitsu jusqu’à ce que le système d’exploitation soit chargé. Durant l’amorçage, votre ordinateur exécute une procédure d’amorçage standard y compris un auto-test de mise sous tension.
Page 243: Amorçage Du Système
Guide d’information sur le BIOS Un guide sur le BIOS du LIFEBOOK est accessible en ligne sur le site Internet de support et d’assistance de Fujitsu, à l’adresse : http://solutions.us.fujitsu.com/www/content/support/contact/index.php. Une fois sur le site, sélectionnez « User’s Guides » (Guides d’utilisation) sous « Online Support » (Assistance en ligne). Sélectionnez votre produit, sa série ...
Page 244 Enregistrement de votre LIFEBOOK chez Fujitsu Pour enregistrer votre ordinateur LIFEBOOK, vous pouvez aller sur notre site Internet : http://www.us.fujitsu.com/computers. Pour vous enregistrer en ligne, vous devez avoir un compte valide auprès d’un fournisseur d’accès Internet.
Page 245: Gestion De L'alimentation
Gestion de l’alimentation Votre ordinateur portable possède plusieurs dispositifs permettant d’économiser l’énergie de la batterie. Certaines de ces fonctions sont automatiques et n’exigent aucune intervention de l’utilisateur, mais d’autres dépendent des paramètres que vous sélectionnez en fonction des conditions d’exploitation, telles que le réglage de la luminosité. Les paramètres de gestion interne de l’alimentation peuvent être configurés dans votre système d’exploitation, dans une application intégrée de gestion de l’alimentation ou dans l’utilitaire de configuration du BIOS.
Page 246: Mode Veille Prolongée
• En cliquant sur l’icône d’alimentation du menu de verrouillage. • En sélectionnant le mode sommeil à partir du menu [Paramètres] -> [Alimentation]. • Lorsque le délai d’inactivité est atteint. • En laissant la charge de la batterie descendre au niveau Avertissement de batterie faible. Dans ces situations, la mémoire du système enregistre généralement le fichier sur lequel vous travaillez, des informations sur les applications ouvertes et d’autres données nécessaires aux opérations en cours.
Page 247: Gestion De L'alimentation Dans Windows
Gestion de l’alimentation dans Windows L’icône des options d’alimentation disponible dans le Panneau de configuration Windows vous permet de configurer certains paramètres de gestion de l’alimentation. Par exemple, vous pouvez utiliser les Options d’alimentation pour régler les valeurs de temporisation (délai d’inactivité) afin d’éteindre l’écran et les disques durs selon que l’ordinateur est alimenté...
Page 248 Depuis l’écran de démarrage moderne, ouvrez les Icônes ([Windows] + C) ou déposez le pointeur [-] dans le coin inférieur droit de l’écran), puis cliquez sur [Paramètres] -> [Alimentation]. Dans la liste, sélectionnez Arrêter. Si vous comptez entreposer votre ordinateur pendant un mois ou plus, consultez la section Entretien. •...
Page 249: Conformité Energy Star
Pour de plus amples informations sur cet important programme ENERGY STAR, visitez : www.energystar.gov. Pour en apprendre plus sur la façon dont Fujitsu soutient la Gestion durable et d’autres activités de protection de l’environnement, visitez la page Internet de Fujitsu Corporate Citizenship à : http://www.computers.us.fujitsu.com/...
Page 250: Chapitre 3 Options Installables Par L'utilisateur
Chapitre 3 Options installables par l’utilisateur Batterie au lithium Votre ordinateur portable LIFEBOOK possède une batterie au lithium qui en permet le fonctionnement lorsque  vous n’avez pas accès à une source d’alimentation externe. Cette batterie est robuste et durable, mais elle ne doit  pas être exposée à...
Page 251: Recharge Des Batteries
• L’ ’ AUTONOMIE DE LA BATTERIE DÉPEND DE LA LUMINOSITÉ DE L ÉCRAN DES APPLICATIONS UTILISÉES DES FONCTIONS DES PARAMÈTRES DE  ’ ’ ’ ’ . L’ GESTION DE L ALIMENTATION DE L ÉTAT DE LA BATTERIE AINSI QUE D AUTRES PRÉFÉRENCES DE L UTILISATEUR UTILISATION DU LECTEUR OPTIQUE...
Page 252: Remplacement De La Batterie
• ’ ORSQUE L AVIS DE BATTERIE FAIBLE APPARAÎT VOUS DEVEZ ENREGISTRER TOUTES VOS DONNÉES ACTIVES ET PLACER VOTRE ORDINATEUR ’ ’ ’ EN MODE SOMMEIL JUSQU À CE QUE VOUS PUISSIEZ DISPOSER D UNE AUTRE SOURCE D ALIMENTATION OUS DEVEZ CONNECTER LE PLUS RAPIDEMENT POSSIBLE UNE BATTERIE CHARGÉE UN ADAPTATEUR SECTEUR OU UN ADAPTATEUR AUTO AVION...
Page 253 Alors que le système est orienté comme sur la figure 15, poussez le bouton de dégagement dans la direction opposée à la batterie sans le relâcher, puis glissez le bouton de dégagement de la batterie vers la droite. Cette opération devrait déverrouiller la batterie.
Page 254 Branchez l’adaptateur secteur sur votre ordinateur, puis sur une prise électrique sous tension. Suivez les étapes 3 et 4 de la section « Remplacement hors tension ».  ’ ’ I LE CONNECTEUR DE LA BATTERIE AU LITHIUM N EST PAS BIEN ENFONCÉ VOUS RISQUEZ DE NE PAS POUVOIR UTILISER L ORDINATEUR OU DE NE PAS POUVOIR RECHARGER LA BATTERIE...
Page 255: Lecteur Optique
Plateau du lecteur multimédia Touche d’éjection du lecteur multimédia Ouverture d’urgence du plateau Figure 16. Lecteur optique Lecteur optique Différents supports sont disponibles pour être utilisés avec votre système, selon la configuration de système que vous avez sélectionnée. Les graveurs de DVD multiformat et lecteurs Blu-ray® RW sont regroupés sous le nom « lecteurs optiques ». Selon la configuration de votre ordinateur portable, vous pourriez avoir l’un des lecteurs optiques suivants : •...
Page 256: Installation D'un Disque Dans Votre Lecteur
Modèle avec Blu-ray seulement : Le logiciel du lecteur Blu-ray est déjà installé mais vous pouvez aussi le trouver  sur le DVD CyberLink PowerDVD / PowerDirector/MakeDisc au cas où il faudrait le réinstaller. Lorsqu’elle est utilisée en association avec PowerDirector et MakeDisc, l’application PowerDVD transforme votre ordinateur portable en un puissant outil de production et de lecture multimédia.
Page 257: Retrait D'un Disque
Figure 17. Chargement/éjection d’un disque Retrait d’un disque Appuyez et relâchez la touche d’éjection située à l’avant du lecteur optique. Le lecteur s’arrêtera et le plateau sortira légèrement de l’ordinateur LIFEBOOK. Tirez doucement le plateau jusqu’à ce le disque puisse en être facilement retiré.
Page 258: Ouverture D'urgence Du Plateau Du Lecteur Optique
Retirez doucement le disque du plateau de chargement. Fermez le plateau de chargement en le poussant doucement jusqu’à ce que vous entendiez un clic. Ouverture d’urgence du plateau du lecteur optique Si le bouton d’éjection ne fonctionne pas, vous pouvez ouvrir le plateau du lecteur média en insérant un trombone ou un ...
Page 259: Utilisation Des Logiciels Du Lecteur Multimédia
Utilisation des logiciels du lecteur multimédia .  ’ ELON VOTRE CONFIGURATION IL EST POSSIBLE QUE VOTRE SYSTÈME NE DISPOSE PAS D UN LOGICIEL DE LECTEUR MULTIMÉDIA PRÉINSTALLÉ ’ ’ I CELUI CI N EST PAS INSTALLÉ CONSULTEZ LA DOCUMENTATION ACCOMPAGNANT L APPLICATION MULTIMÉDIA Démarrage d’un film DVD Insérez le DVD dans le lecteur optique de l’ordinateur.
Page 260: Utilisation Du Lecteur Multimédia Avec Alimentation Par Batterie
VOUS POUVEZ VOUS EN PROCURER UNE SOIT EN 1-8FUJITSU. LIGNE À HTTP COMPUTERS FUJITSU SOIT EN APPELANT AU Pour regarder un film avec une alimentation par batterie : Ayez à votre disposition une batterie supplémentaire chargée à fond ou un adaptateur secteur.
Page 261 Rallumez votre portable LIFEBOOK en appuyant de nouveau sur le bouton d’alimentation/veille/reprise. Cette opération n’est pas nécessaire si vous avez connecté un adaptateur secteur sans utiliser le mode sommeil. Redémarrez votre lecteur multimédia et retrouvez l’endroit où vous avez laissé le film. Poursuivez la lecture du film DVD.
Page 262 69 - Lecteur optique...
Page 263: Cartes Secure Digital
Carte SD Figure 19. Installation d’une carte SD Cartes Secure Digital Votre ordinateur portable LIFEBOOK peut accueillir des cartes Secure Digital (SD), sur lesquelles vous pouvez stocker et transférer des données vers et à partir de divers dispositifs numériques. Ces cartes utilisent une architecture de mémoire flash, ce qui veut dire que vous n’avez pas besoin d’une source d’énergie pour conserver les données.
Page 264: Installation D'une Carte Sd
Installation d’une carte SD Les cartes SD sont insérées dans la fente pour carte SD. Pour installer une carte SD, exécutez les opérations suivantes : ’ I VOUS INSÉREZ OU RETIREZ UNE CARTE PENDANT LE PROCESSUS D ARRÊT OU DE DÉMARRAGE DE VOTRE ORDINATEUR PORTABLE VOUS RISQUEZ ’...
Page 265: Cartes Expresscard™/Smart Card
Fente pour carte ExpressCard Bouton d’éjection de carte ExpressCard Figure 20. Installation/retrait d’une carte ExpressCard Cartes ExpressCard™/Smart Card Votre ordinateur portable LIFEBOOK accepte les cartes ExpressCard , lesquelles peuvent exécuter de nombreuses fonctions différentes selon le type de carte que vous insérez. Voici quelques cartes ExpressCard disponibles : •...
Page 266: Retrait D'une Carte Expresscard
• L’ ’ ’ ’ LIFEBOOK INSTALLATION OU LE RETRAIT D UNE CARTE XPRESS ARD PENDANT LE DÉMARRAGE OU L ARRÊT DE L ORDINATEUR PEUT ENDOMMAGER ’ LA CARTE OU L ORDINATEUR • N’ ’ ’ INSÉREZ PAS UNE CARTE XPRESS ARD DANS LA FENTE S IL Y A DE L...
Page 267: Lecteur De Carte Smart Card
Lecteur de carte Smart Card Votre LifeBook est doté d’un lecteur de cartes intelligentes, aussi appelées cartes à puce. Ces cartes ressemblent à des cartes de crédit mais elles contiennent une puce électronique. La puce peut stocker diverses informations et vous offre de nombreuses possibilités, comme faire des achats sécurisés, payer des appels téléphoniques, enregistrer des données de sécurité...
Page 268: Module De Mémoire Additionnelle
Module de mémoire additionnelle Votre ordinateur portable Fujitsu LIFEBOOK est fourni avec une mémoire dynamique synchrone à haute vitesse et à double débit binaire d’au moins 2 Go (SDRAM DDR3-1600), installée en usine. Pour augmenter la capacité de mémoire de votre portable, vous pouvez installer un module de mémoire additionnel. La mémoire additionnelle doit être un module SDRAM (DIMM) à...
Page 269: Retirer Un Module De Mémoire Additionnelle
Figure 23. Ouverture du compartiment de mémoire Insérez le module de mémoire additionnelle en oblique, à 45°. Poussez fermement le bord du connecteur du module vers le bas et appuyez sur le connecteur jusqu’à ce qu’il se loge sous la clé de serrage. Vous entendrez  un clic lorsque celui-ci sera bien en place.
Page 270: Vérification De La Capacité De Mémoire
Clavettes d’alignement Clé de serrage Figure 24. Installer un module de mémoire Figure 25. Retirer un module de mémoire Vérification de la capacité de mémoire Lorsque vous avez changé la capacité de mémoire du système en remplaçant le module installé par un module  plus puissant, assurez-vous que votre ordinateur a reconnu le changement.
Page 271: Ports De Périphériques
Ports de périphériques Votre LifeBook Fujitsu et le duplicateur de ports en option sont équipés de plusieurs ports permettant la connexion de divers périphériques, soit des disques durs, des claviers, des imprimantes, etc. Prise de réseau local (RJ-45) interne La prise interne de réseau local (RJ-45) est utilisée pour une connexion Ethernet Gigabit Ethernet (10Base-T/100Base-Tx/1000Base-T).
Page 272: Fonction De Charge Usb En Tout Temps
Fonction de charge USB en tout temps La fonction de charge USB en tout temps peut être activée et désactivée à partir de l’utilitaire de configuration du BIOS. Par défaut, cette fonction est activée. Vous pouvez modifier les paramètres de la fonction Anytime USB Charge via le menu Démarrer >...
Page 273: Prise De Micro
Prise de micro La prise de micro permet de connecter un microphone mono externe. Votre microphone doit être muni d’une mini fiche de connexion mono de 3,5 mm (1/8 po) pour qu’il puisse être branché sur la prise microphone de votre ordinateur portable.
Page 274: Port E-Sata/Usb 3.0
Port e-SATA/USB 3.0 Le port E-SATA (External Serial Advanced Technology Attachment) est la version externe du système SATA, lequel connecte votre ordinateur au disque dur. Le porte E-SATA est idéal pour la sauvegarde de fichiers volumineux sur un disque dur externe. Ce port peut également être utilisé...
Page 275: Duplicateur De Ports
Duplicateur de ports Un duplicateur de ports est offert en option par Fujitsu afin d’augmenter la fonctionnalité de votre ordinateur LIFEBOOK® en ajoutant des ports de connexion pour un moniteur VGA externe, un càble de réseau local (RJ-45) quatre périphériques USB 2.0, une alimentation c.c., ainsi que des périphériques DVI et e-SATA...
Page 276 Connecteur pour duplicateur de ports Ce connecteur permet de brancher le duplicateur de ports en option sur votre ordinateur LIFEBOOK. (DES). P E SYSTÈME CONTIENT DES COMPOSANTS POUVANT ÊTRE FORTEMENT ENDOMMAGÉS PAR UNE DÉCHARGE ÉLECTROSTATIQUE OUR MINIMISER : CE RISQUE VEUILLEZ PRENDRE LES PRÉCAUTIONS SUIVANTES •...
Page 277 Port DisplayPort Ce port permet de connecter des périphériques d’affichage numériques compatibles avec la technologie DisplayPort, avec l’aide d’un câble DisplayPort, notamment un écran plat ou un projecteur numérique. Port DVI-D Le port DVI-D permet de connecter des périphériques d’affichage numériques avec l’aide d’un câble DVI-D, notamment un écran plat ou un projecteur numérique.
Page 278: Installation Du Duplicateur De Ports
Installation du duplicateur de ports Pour installer le duplicateur de ports, alignez le port de connexion du duplicateur de ports sous votre ordinateur portable avec le connecteur sur le duplicateur de ports, puis enfoncez simultanément les coins. (Figure 31) Désinstallation du duplicateur de ports Pour enlever le duplicateur de ports : Pour séparer le duplicateur de ports de votre ordinateur portable, tirez le loquet de séparation à...
Page 279: Chapitre 4 Dépannage De Votre Lifebook
Chapitre 4 Dépannage de votre LIFEBOOK Dépannage Il est possible que vous rencontriez parfois des problèmes simples de configuration ou d’exploitation pouvant être résolus sur le champ, ou des problèmes au niveau d’un périphérique pouvant être résolus en remplaçant l’équipement. Les informations contenues dans cette section vous aideront à...
Page 280: Problèmes Spécifiques
Si vous avez essayé les solutions suggérées par le tableau de dépannage sans succès, communiquez avec  le service d’assistance : Appel sans frais : 1-800-8Fujitsu (1-800-838-5487) ; Courriel : 8fujitsu@us.fujitsu.com  Site Internet : http://solutions.us.fujitsu.com/www/content/support/contact/index.php. Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du service ...
Page 281 Tableau de dépannage Problème Page Problème Page Problèmes audio ....page 87 Problèmes de périphérique USB ..page 90 Problèmes de lecteur CD-ROM.
Page 282: Problèmes De Lecteur Cd-Rom
Problème Cause possible Solutions possibles Problèmes de lecteur CD-ROM L’ordinateur portable  Le disque n’est pas bien  Ouvrez le plateau du lecteur optique et réinstallez correctement le disque. LIFEBOOK ne reconnaît  logé dans le cercle surélevé pas les disques optiques. au centre.
Page 283: Problèmes De Duplicateur De Ports
Problème Cause possible Solutions possibles Problèmes de duplicateur de ports Remarque : Assurez-vous de mettre votre ordinateur portable LIFEBOOK en marche avant d’ajouter une imprimante au port parallèle du duplicateur de port. Le système ne démarre  L’adaptateur c.a. du  Alimentez le duplicateur de ports.
Page 284: Problèmes De Mémoire
Problème Cause possible Solutions possibles Consultez la documentation du périphérique et du système d’exploitation,  Vous avez connecté un clavier Votre système d’exploitation externe ou une souris qui  n’est pas configuré avec le puis installez le pilote approprié. semble bloquer le système. bon pilote.
Page 285: Problèmes De Carte Expresscard
Problème Cause possible Solutions possibles Problèmes de carte ExpressCard Une carte ExpressCard est insérée La carte est mal installée. Retirez et réinstallez la carte. Voir « Cartes ExpressCard™/Smart Card » en mais elle ne fonctionne pas  page 71. ou elle bloque le système. La carte a peut-être été...
Page 286 Problème Cause possible Solutions possibles Vérifiez le tableau de voyants d’état pour déterminer la présence et l’état  Lorsque vous allumez le LIFEBOOK, La batterie principale installée des batteries. Voir « Tableau de voyants d’état » en page 22. Installez  rien ne semble se produire....
Page 287 Problème Cause possible Solutions possibles Appuyez sur n’importe quelle touche sur le clavier, ou déplacez votre souris  Votre ordinateur portable LIFEBOOK Les paramètres de gestion d’alimentation sont réglés  pour restaurer le fonctionnement. Si cela ne fonctionne pas, appuyez sur le  s’éteint tout seul.
Page 288: Problèmes D'arrêt Et De Démarrage
Problème Cause possible Solutions possibles Les batteries semblent se  Consultez le menu Options d’alimentation du Panneau de configuration  Les fonctions d’économies décharger très vite. d’énergie sont peut-être pour changer les paramètres en fonction de vos besoins. désactivées. Une des applications  Dans la mesure du possible, utilisez une batterie primaire et une batterie ...
Page 289: Problèmes Vidéo
Problème Cause possible Solutions possibles Votre ordinateur portable  Les modifications que  Assurez-vous de sélectionner l’option Sauvegarder les changements et quitter semble changer les paramètres  vous avez apportées à la lorsque vous quittez l’utilitaire de configuration du BIOS. de configuration lorsqu’il démarre.
Page 290 Problème Cause possible Solutions possibles L’ordinateur portable s’est mis en L’auto-diagnostic de mise Communiquez avec le service d’assistance. marche en émettant une série de sous tension a détecté une anomalie qui ne permet  tonalités et votre écran est vide. pas à...
Page 291: Problèmes Divers
Problème Cause possible Solutions possibles Si ces zones sont petites et  L’écran affiche des zones claires Ne faites rien. ou sombres. si leur nombre est restreint, cela est normal pour un grand écran ACL. Si les zones sont nombreuses L’écran est défectueux : communiquez avec le service d’assistance.
Page 292: Messages De L'auto-Diagnostic De Mise Sous Tension
L’horloge de temps réel a échoué le test du BIOS. Une réparation de la carte mère pourrait être nécessaire. Communiquez avec le service d’assistance. *Erreur de ventilateur, le système s’arrêtera dans 30 secondes. Contactez le service de support technique Fujitsu. Une erreur de ventilateur s’est produite. Communiquez avec votre représentant d’assistance technique.
Page 293: Restauration De Votre Image De Système Et De Vos Logiciels (Windows 7)
Restauration de votre image de système et de vos logiciels (Windows 7) Des informations équivalentes pour les ordinateurs dotés de Windows 8 sont disponibles à « Restauration de votre image de système et de vos logiciels (Windows 8) » en page 109 Avant de commencer à...
Page 294 Pour créer une copie de sécurité de l’image d’origine sur des DVD, plusieurs disques vierges (les DVD-R ou DVD+R sont recommandés) vous seront nécessaires. Lorsque vous avez terminé la copie, assurez-vous d’étiqueter clairement les disques et de les conserver en lieu sûr. Création d’images de sauvegarde de l’image d’origine et des disques •...
Page 295: Création D'une Image De Système
Restauration et Utilitaires à partir du disque dur ». Création d’une image de système Étape facultative : Depuis votre bureau Windows, lancez l’utilitaire Applications Fujitsu en prime, puis sélectionnez les composants que vous désirez installer. Copies de sauvegarde de l’image système configurées par l’utilisateur : Sur votre bureau, il existe une icône [MyRecovery] (Ma restauration)
Page 296 Figure 34. Écran MyRecovery Cliquez sur [Suivant] et vous verrez le système redémarrer. Après le redémarrage, vous voyez apparaître une fenêtre « Création de l’image de sécurité » vous proposant de « Créer l’image sur l’unité de disque D » ou de « Sélectionner une unité de disque » pour le cas où vous préféreriez conserver l’image sur un disque dur externe.
Page 297 Gestion de vos images de sauvegarde L’outil MyRecovery permet également de copier vos images de sauvegarde, de les archiver sur des DVD, ou de les supprimer de votre disque dur lorsqu’elles n’y sont plus utiles. Tout d’abord, cliquez sur l’icône [MyRecovery] de votre bureau Windows. Dans la fenêtre MyRecovery, cliquez sur [Gérer/Créer].
Page 298 Si vous désirez vérifier/changer la priorité d’amorçage (plutôt que de démarrer à partir du disque dur ou d’un lecteur de disquette externe), exécutez les opérations suivantes : Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [F12] pour aller au menu d’armorçage.
Page 299: Onglets Restauration Et Utilitaires
Surlignez l’option CD/DVD. Mettez le disque d’amorçage sur le plateau du lecteur. Cliquez sur [OK]. Une barre de progression apparaîtra en bas de l’écran pendant le transfert des fichiers à partir du disque. Lorsque la boîte de dialogue « Options de restauration du système » apparaît, choisissez une nouvelle configuration de clavier si nécessaire, puis cliquez sur [Suivant].
Page 300: Utilisation Du Dvd De Restauration Windows 7 Sur Un Système Windows 8 De 64 Bits (Option De Rétrogradation)
• L’utilitaire « Restaurer la fonctionnalité Restauration et Utilitaires » permet de restaurer la première partition cachée. • L’utilitaire « Restauration complète d’ordinateur Windows » permet de restaurer une image créée avec  le Centre de restauration et de sauvegarde Windows. L’utilitaire Restauration complète de l’ordinateur  efface et réécrit toutes les données se trouvant sur le disque dur.
Page 301: Restauration De L'image D'origine Avec La Fonctionnalité Restauration Et Utilitaires (À Partir D'un Nouveau Disque Dur Ou D'un Disque Dur Sans Auto-Amorçage)
Veuillez prendre note que vous devez d’abord créer de nouvelles partitions sur le disque dur, puis restaurer l’image d’origine. Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [F12]. Surlignez l’option CD/DVD.
Page 302: Téléchargement Des Mises À Jour De Pilotes
L’utilitaire FSDM (Fujitsu Software Download Manager) est à votre disposition pour télécharger les plus récentes versions des pilotes, utilitaires et applications depuis le site d’assistance Fujitsu. Si vous avez un système d’exploitation Windows 8 ou Windows 7, vous devez vous connecter au site d’assistance (http://support.fujitsupc.com/CS/Portal/...
Page 303: Restauration De Votre Image De Système Et De Vos Logiciels (Windows 8)
Restauration de votre image de système et de vos logiciels (Windows 8) Des informations équivalentes pour les ordinateurs dotés de Windows 7 sont disponibles à « Restauration de votre image de système et de vos logiciels (Windows 7) » en page 99 Avant de commencer à...
Page 304 Pour créer une copie de sécurité de l’image d’origine sur des DVD, quatre ou cinq disques vierges (les DVD-R ou DVD+R sont recommandés) vous seront nécessaires. Lorsque vous avez terminé la copie, assurez-vous d’étiqueter clairement les disques et de les conserver en lieu sûr. Création d’images de sauvegarde de l’image d’origine et d’un disque d’amorçage Le bouton [Gérer/Changer] permet également de créer des copies de sauvegarde de l’image d’origine et/ou un disque d’amorçage.
Page 305: Création D'une Image De Système
Restauration et Utilitaires à partir du disque dur ». Création d’une image de système Étape facultative : Depuis votre bureau Windows, lancez l’utilitaire Applications Fujitsu en prime, puis sélectionnez les composants que vous désirez installer. Copies de sauvegarde de l’image système configurées par l’utilisateur : Sur votre bureau, il existe une icône [Sauvegarde et restauration du système] qui vous permet de faire une copie de sécurité...
Page 306 Sélectionnez l’onglet [Sauvegarde] lorsque l’écran Sauvegarde et restauration du système apparaît. Cliquez sur le bouton [Sauvegarde du système utilisateur]. Sous « Step 1: Select a backup destination » (Étape 1 : Sélectionnez une destination de sauvegarde), sélectionnez le disque de destination. Par défaut, le lecteur de destination est le D. Vous pouvez aussi sélectionner l’option [Autre lecteur] pour faire la sauvegarde sur un disque externe.
Page 307 Sélection de l’option [Copier] (Notez que vous devez avoir un disque externe branché pour que le bouton [Copier] fonctionne, sinon une erreur se produira.) Sous « Step 1: Select a backup file that you wish to copy » (Étape 1 : Sélectionnez un fichier de sauvegarde que vous souhaitez copier.), sélectionnez l’emplacement du fichier de sauvegarde désiré.
Page 308 Sous « Step 2: Add comment » (Étape 2 : Ajouter un commentaire), saisissez au maximum 300 caractères dans la zone « Commentaire », puis cliquez sur [Ajouter]. Cliquez sur le bouton [Terminer] de l’écran « Étape 3 : Adding comment has been completed » (Étape 3 : Ajout du commentaire terminé), cliquez sur [Terminer].
Page 309 Si vous désirez vérifier/changer la priorité d’amorçage (plutôt que de démarrer à partir du disque dur ou d’un lecteur de disquette externe), exécutez les opérations suivantes : Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [F12]. Mettez en surbrillance l’option CD/DVD du menu d’amorçage et appuyez sur la touche [Entrée].
Page 310: Restauration Et Utilitaires
REMARQUE : À l’étape suivante, il se peut que le logo Fujitsu apparaisse à l’écran pendant quelques minutes avant la barre de progression. Sélectionnez le mode d’amorçage CD/DVD. (mode UEFI), puis appuyez sur [Entrée]. Le logo Fujitsu suivi d’une barre de progression, apparaîtra en bas de l’écran pendant le transfert des fichiers à partir du disque.
Page 311 Pour une restauration à partir du disque D: ou d’un support externe : Cliquez sur [User System Backup] (Sauvegarde de l’image système configurées par l’utilisateur). Un écran avec une barre de progression s’affiche, suivi par l’écran avec l’accord de licence. Cliquez sur [Accepter] pour accepter l’accord de licence.
Page 312: Restauration De L'image D'origine Avec La Fonctionnalité Restauration Et Utilitaires (À Partir D'un Nouveau Disque Dur Ou D'un Disque Dur Sans Auto-Amorçage)
Si vous avez installé un nouveau disque dur ou si votre disque dur n’a pas de fonction d’auto-amorçage, exécutez  les opérations suivantes. Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [Entrée]. Mettez en surbrillance l’option CD/DVD du menu d’amorçage et appuyez sur la touche [Entrée].
Page 313 Insérez le disque amorçable dans le lecteur de DVD, puis cliquez sur [OK]. Sélectionnez le mode d’amorçage CD/DVD. (mode UEFI), puis appuyez sur [Entrée]. Le logo Fujitsu, suivi d’une barre de progression, apparaîtra en bas de l’écran pendant le transfert des fichiers à partir du disque.
Page 314: Modification Des Paramètres Bios Pour Passer De Windows 8 32 Bits À Windows 8 64 Bits Et Inversement
UEFI. Pour de plus amples informations, veuillez consulter nos pages d’assistance : http://www.fujitsu.com/us/support/ Pour accéder aux paramètres BIOS, appuyez sur la touche [F2] après avoir allumé le système. Utilisez les touches fléchées à droite ou à gauche pour ouvrir la page « Sécurité »....
Page 315: Téléchargement Des Mises À Jour De Pilotes
L’utilitaire FSDM (Fujitsu Software Download Manager) est à votre disposition pour télécharger les plus récentes versions des pilotes, utilitaires et applications depuis le site d’assistance Fujitsu. Si vous avez un système d’exploitation Windows 8 ou Windows 7, vous devez vous connecter au site d’assistance (http://support.fujitsupc.com/CS/Portal/...
Page 316: Chapitre 5 Entretien
Entretien de votre ordinateur portable LIFEBOOK Si vous prenez soin de votre ordinateur portable LIFEBOOK Fujitsu, vous augmenterez sa durée de vie et sa fiabilité. Cette section fournit certains conseils relatifs à l’entretien de votre ordinateur portable et de ses dispositifs.
Page 317: Nettoyage De Votre Ordinateur Portable Lifebook
Laissez-le sécher pendant 24 heures, ou plus si nécessaire. S’il ne démarre pas une fois sec, contactez le service d’assistance. • N’utilisez pas votre ordinateur portable LIFEBOOK Fujitsu dans un environnement très humide (à proximité d’une baignoire, d’une piscine). • Utilisez toujours l’adaptateur secteur d’origine et des piles homologuées pour votre ordinateur portable.
Page 318 Suivez les procédures de nettoyage en utilisant des produits nettoyants recommandés disponibles dans le commerce. Extérieur et clavier de l’ordinateur Pour nettoyer l’extérieur et le clavier, utilisez l’un des nettoyants suivants : • Kit de nettoyage pour ordinateur portable Office Depot® N° 154-616 •...
Page 319: Nettoyage Du Filtre Anti-Poussière
Nettoyage du filtre anti-poussière Votre LIFEBOOK est équipé de ventilateurs qui attirent l’air à l’intérieur pour refroidir les composants internes  de l’ordinateur. Selon l’environnement d’utilisation, de la poussière et de la saleté peuvent pénétrer avec l’air.  Si elles s’accumulent, elles peuvent nuire au bon fonctionnement du système. •...
Page 320: Voyager Avec Votre Ordinateur Portable Lifebook
• Rangez votre ordinateur portable et les batteries séparément. Si vous rangez votre ordinateur portable alors que la batterie est installée, la batterie se déchargera et sa durée de vie sera réduite. De plus, une batterie défectueuse pourrait endommager votre ordinateur LIFEBOOK. •...
Page 321: Batteries
• Ne faites jamais passer votre ordinateur portable au détecteur de métal. Demandez plutôt qu’il soit vérifié à la main par du personnel de sécurité. Toutefois, vous pouvez faire passer votre portable dans un appareil à rayons X bien réglé. Pour éviter les problèmes, placez votre ordinateur portable à proximité de l’entrée de l’appareil et retirez-le aussitôt que possible ou faites inspecter votre ordinateur portable manuellement par le personnel de sécurité.
Page 322: Entretien De Votre Lecteur Multimédia
Entretien de votre lecteur multimédia Entretien de votre lecteur multimédia (DVD/CD/CD-R) Les disques multimédias sont des dispositifs précis qui fonctionneront de manière fiable si vous en prenez bien soin. • Rangez toujours vos disques multimédias dans leurs étuis lorsqu’ils ne sont pas utilisés. •...
Page 323 • N’utilisez pas et ne rangez pas le lecteur dans des endroits exposés à des chocs ou à des vibrations. • Ne désassemblez pas ou ne démontez pas le lecteur optique. • L’usage d’un nettoyant spécial pour lentilles est recommandé pour l’entretien régulier du lecteur. Entretien de vos cartes Les cartes ExpressCard sont durables, mais vous devez en prendre soin.
Page 324: Chapitre 6 Spécifications Techniques
Spécifications Cette partie présente les spécifications techniques du matériel et de l’environnement de votre ordinateur portable LIFEBOOK Fujitsu. Selon les configurations, les spécifications techniques peuvent varier. Microprocesseur Processeur Intel® Core™ de 3e génération i3, i5, ou i7 (consulter l’étiquette de configuration afin de déterminer ...
Page 325: Vidéo
Vidéo Écran couleur plat TFT à rétroéclairage par DEL et à matrice active, avec possibilité d’affichage simultané sur deux moniteurs. Couleur et résolution Vidéo Écran anti-reflets TFT HD/HD+ de 14 po • Interne :  HD : Résolution 1366 x 768 pixels, 16 mln couleurs HD+ : Résolution 1600 x 900 pixels, 16 mln couleurs •...
Page 326: Périphériques De Baie Modulaire
Carte intégrée Intel® Centrino® Wireless-N 2200 (802.11 bgn 2x2). • Bluetooth V4.0 pour communications personnelles sur réseau local sans fil, en option. Puce Trusted Platform Module (TPM) Le LIFEBOOK S752 peut être équipé d’une puce Trusted Platform Module (TPM) optionnelle pour plus de sécurité  sur le système.
Page 327: Ports De Périphériques
Tableau de sécurité et d’applications LifeBook Le tableau de sécurité et d’application compte cinq boutons étiquetés [1], [2], [3], [4], et [Entrée]. Verrouillage antivol Fente pouvant être utilisée pour installer un dispositif antivol. Ports de périphériques Sur le portable LifeBook : •...
Page 328: Gestion De L'alimentation
• Un port DisplayPort • Un port DVI • Un port e-SATA • Un connecteur de réseau local (RJ-45) • Une entrée c.c. • Une prise écouteur/ligne de sortie • Une prise microphone/ligne d’entrée • Un bouton d’alimentation/veille/reprise • Deux fentes d’antivol Clavier Clavier intégré...
Page 329: Dimensions Et Poids
Utilisation : 20 % à 85 % d’humidité relative, sans condensation, système éteint ; 8 % à 85 % d’humidité relative, sans condensation Altitude Utilisation : 3 048 m (10 000 pieds) maximum Accessoires préférés des utilisateurs Pour commander des accessoires Fujitsu ou obtenir des renseignements supplémentaires, visitez le site www.shopfujitsu.com ou composez le 1-800-FUJITSU.
Page 330: Logiciels Pré-Installés
Logiciels pré-installés Selon votre système d’exploitation préinstallé, votre ordinateur est livré avec des logiciels inclus afin de vous permettre d’écouter des fichiers audio et de visionner des fichiers vidéo de formats divers. De même, l’ordinateur portable est fourni avec des logiciels de transfert de fichiers, de protection contre les virus et de gestion de l’alimentation. La liste suivante indique les logiciels fournis avec votre système.
Page 331 Norton Internet Security Votre système est livré avec la version d’essai de 60 jours de Norton Internet Security™. La gamme d’outils Norton Internet Security est conçue pour protéger votre ordinateur portable contre les virus, les pirates, les logiciels espions et les pourriels.
Page 332 CyberLink PowerDVD CyberLink PowerDVD vous permet de lire des DVD sur votre ordinateur. CyberLink YouCam La webcam intégrée CyberLink YouCam vous permet de prendre des photos ou des films, d’y ajouter des effets spéciaux, et de les partager sous divers formats ou par l’intermédiaire de réseaux sociaux. GDTS®...
Page 333: Glossaire
Glossaire Glossaire Affichage à cristaux liquides. Type d’écran produisant des images par contrôle de l’orientation de cristaux dans  un liquide cristallin. ACPI (Advanced Configuration and Power Interface) Interface avancée de configuration et de gestion de l’énergie. Adaptateur auto/avion Un dispositif qui convertit le courant continu d’un allume-cigare de voiture ou une prise c.c. d’avion en courant  continu à...
Page 334 Au sein d’un réseau isolé, vous pouvez attribuer des adresses IP au hasard tant que chacune d’elles reste unique. Toutefois, la connexion d’un réseau privé à Internet exige l’utilisation d’adresses IP enregistrées (appelées adresses Internet) afin d’éviter les doublons. Les quatre numéros dans une adresse IP sont utilisés de différentes façons pour identifier un réseau particulier et un serveur hôte.
Page 335 Authentification à clé partagée Méthode d’authentification réseau établie par la spécification 802.11, selon laquelle le point d’accès transmet au client un paquet texte que le client doit crypter avec la bonne clé de réseau et renvoyer au point d’accès. Si le client possède la mauvaise clé...
Page 336 Canal Plage de fréquences à bande étroite utilisée par la carte réseau sans fil pour transmettre des données. IEEE 802.11b/g :  11 canaux dans la bande de 22 MHz. Cathodique (CRT – Cathode Ray Tube, ou Tube à rayons cathodiques) Tube à...
Page 337 Décharge électrostatique. Décharge électrostatique soudaine provenant d’une charge statique qui s’est accumulée lentement. Exemple : La décharge reçue d’une poignée de porte ou les étincelles générées par un brossage des cheveux par temps sec. DHCP (Dynamic Host Configuration Protocol) Il s’agit d’un protocole qui permet à un ordinateur qui se connecte sur un réseau d’obtenir dynamiquement sa configuration. Il est utilisé...
Page 338 DOS (Disk Operating System) Littéralement « Système d’exploitation de disque » (MS-DOS est un système d’exploitation de disque Microsoft). DVMT (Dynamic Video Memory Technology) Technologie DVMT ou de mémoire vive pour les fonctions vidéo. Topologie de mémoire vidéo permettant d’améliorer l’efficacité de la carte mère grâce à une utilisation innovante de la mémoire. Entrée/Sortie.
Page 339 IEEE 802.11a Norme de réseau sans fil autorisant un débit maximum théorique de 54 Mbit/s. Les cartes de norme 802.11a fonctionnent dans les bandes de fréquences UNII inférieures et intermédiaires de 5 GHz. IEEE 802.11b Norme de réseau sans fil autorisant un débit maximum théorique de 11 Mbit/s. Les cartes de norme 802.11b fonctionnent dans les bandes de fréquences ISM de 2,4 GHz.
Page 340 Lecteur de disque Dispositif qui fait tourner le disque et qui contient les têtes et les circuits de commande permettant la lecture  et l’écriture de données sur le disque. Masque de sous-réseau Le réseau TCP/IP est commandé à l’aide d’une division en plusieurs sous-réseaux. Une adresse IP se compose d’une adresse de sous-réseau et de l’adresse de l’ordinateur.
Page 341 Mode Ad Hoc Le mode Ad Hoc désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs est établie sans périphérique central de réseau sans fil, ou point d’accès. La connectivité est établie uniquement  à...
Page 342 Partition Bloc d’espace réservé sur un disque dur, que le système d’exploitation considère comme étant un disque distinct  et qu’il gère en conséquence. Pas de touche (clavier) La distance entre les centres des touches de lettres d’un clavier. PCMCIA PCMCIA est une marque de commerce de la Personal Computer Memory Card International Association.
Page 343 Port série Connexion à un autre périphérique par lequel les données sont transférées à raison d’un bit à la fois sur un seul fil conducteur, les autres fils conducteurs servant à la commande du périphérique et non au transfert de données. POST (Power On Self Test) Auto-diagnostic (ou auto-test) de mise sous tension.
Page 344 RAM CMOS (Complementary metal oxide semiconductor random access memory) Mémoire vive avec Semi-conducteur complémentaire à l’oxyde de métal. Technologie de fabrication de mémoire vive nécessitant une très faible alimentation. Redémarrage Voir Réinitialisation. Réinitialisation Le fait de charger à nouveau le système d’exploitation. Une réinitialisation efface toutes les informations stockées dans la mémoire vive.
Page 345 Stéréo (audio) Système qui utilise deux canaux pour traiter le son provenant de deux sources différentes. SVGA Super VGA. Système d’exploitation Groupe de programmes de contrôle qui convertissent les commandes des applications, y compris les pilotes, dans la forme exacte exigée par une marque et un modèle particuliers de processeur afin de produire les résultats voulus avec le matériel employé.
Page 346 Voyant d’état Voyant indiquant l’état de certains composants de votre système. Sur votre ordinateur portable LifeBook, il s’agit  d’un écran ACL situé juste au-dessus du clavier. VRAM (Video Random Access Memory) Mémoire vive vidéo. Mémoire réservée aux données et au contrôle d’affichage vidéo. WFM (Wired for Management) Abréviation de «...
Page 347: Renseignements Sur La Réglementation
Renseignements sur la réglementation Avis Les changements ou modifications qui ne sont pas expressément approuvés par Fujitsu pourraient interdire aux utilisateurs d’utiliser le matériel. AVIS DE LA FCC Avis aux utilisateurs de postes radio et de téléviseurs Cet appareil a été testé et jugé conforme aux limites établies pour le matériel numérique de classe B, selon la Partie 15 des règlements de la FCC.
Page 348: Annexe A : Guide D'utilisation De La Carte De Réseau Local Sans Fil
Annexe A : Guide d’utilisation de  la carte de réseau local sans fil Renseignements sur la réglementation de la FCC Veuillez prendre note des renseignements suivants sur la réglementation relative à la carte réseau sans fil en option. Remarques et déclarations réglementaires Santé...
Page 349 remédier aux interférences causées par une telle modification, substitution ou connexion non autorisée. Le fabricant et ses revendeurs  ou distributeurs autorisés ne peuvent être tenus responsables des dommages ni de toute infraction à la réglementation gouvernementale résultant du non-respect de ces directives. Cet appareil ne doit pas être utilisé...
Page 350 (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil. Toute modification n’ayant pas été expressément approuvée par la société Fujitsu America Incorporated peut annuler le droit de l’utilisateur de se servir du matériel.
Page 351: Avant D'utiliser La Carte Réseau Sans Fil Optionnelle
Avant d’utiliser la carte réseau sans fil optionnelle Ce guide explique comment installer et configurer correctement la carte réseau sans fil mini-PCI intégrée (disponible en option), ci-après désignée sous le nom de « carte réseau sans fil ». Avant d’utiliser la carte réseau sans fil, lisez attentivement le présent guide afin de bien comprendre son fonctionnement.
Page 352: Modes De Réseau Sans Fil Compatibles Avec Cette Carte
Modes de réseau sans fil compatibles avec cette carte Mode Ad Hoc (Voir Figure A-1) « Le mode Ad hoc » désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs est établie sans périphérique central de réseau sans fil, ou point d’accès. La connectivité est établie uniquement à...
Page 353 Mode point d’accès (Infrastructure) (Voir Figure A-2) Le mode Infrastructure désigne une topologie de réseau sans fil dans laquelle les appareils communiquent par réseau sans fil ou câblé par l’intermédiaire d’un point d’accès. En mode Infrastructure, les appareils sans fil peuvent communiquer directement entre eux ou sur un réseau câblé.
Page 354: Remarques Concernant Les Réseaux Sans Fil
Remarques concernant les réseaux sans fil • La carte de réseau sans fil est compatible avec les modes IEEE 802.11a (uniquement dans le mode Infrastructure), IEEE 802.11b, IEEE 802.11g et IEEE 802.11n. • Elles fonctionnent dans la bande ISM de 2,4 GHz et dans les bandes UNII inférieures, intermédiaires et supérieures (5 GHz).
Page 355: Activation De La Carte Réseau Sans Fil
 ’ ’ E COMMUTATEUR DE L INTERFACE RÉSEAU SANS FIL LUETOOTH PERMET D ÉTEINDRE SIMULTANÉMENT LES INTERFACES RÉSEAU SANS FIL ’ ’ : LUETOOTH OUR ACTIVER OU DÉSACTIVER SÉPARÉMENT L UN OU L AUTRE PROCÉDEZ COMME SUIT Faites glisser le commutateur de carte réseau sans fil/Bluetooth à la position de marche (ON). Utilisez l’icône Bluetooth de la zone de notification pour désactiver la radio Bluetooth.
Page 356: Configuration De La Carte Réseau Sans Fil
Configuration de la carte réseau sans fil La carte réseau sans fil en option peut être configurée pour établir la connectivité du réseau sans fil en utilisant  le logiciel intégré dans Windows. Il prend également en charge la plupart des solutions de sécurité standard. Certains paramètres prédéfinis seront requis pour cette procédure.
Page 357: Dépannage De La Carte Réseau Sans Fil
Dépannage de la carte réseau sans fil Dépannage Le tableau ci-dessous présente les causes possibles et les mesures correctives pour différents problèmes de réseau sans fil. Problème Cause possible Solution possible Nom de réseau  Connexion Connexion en mode Ad hoc : Assurez-vous que le SSID et la clé WEP de tous les ordinateurs réseau (SSID) ou clé...
Page 358 Problème Cause possible Solution possible Connexion Interférences RF L’utilisation de canaux RF identiques ou se chevauchant peut nuire au fonctionnement de réseau provenant de points la carte réseau sans fil. Changez le canal de votre point d’accès en tenant compte du canal indisponible d’accès ou d’autres du périphérique nuisible.
Page 359: Spécifications De La Carte De Réseau Local Sans Fil
Spécifications de la carte de réseau local sans fil Spécifications Élément Spécification Type de réseau Les cartes intégrées Intel® Centrino® Advanced-N 6205 (802.11agn 2x2) et Intel® Centrino® Wireless-N 2200 respectent les normes IEEE 802.11a (mode Infrastructure uniquement), 802.11b/g et 802.11n sur les  applications Wi-Fi*.
Page 360 « Type Wi-Fi » indique que le test d’interconnectivité de la Wi-Fi Alliance (organisation garantissant l’interconnectivité des réseaux  sans fil) a réussi. La portée peut varier selon certains facteurs (par exemple, nombre de murs, réflectivité des matériaux ou interférences provenant d’autres sources de radiofréquences). *** Le chiffrement par clé...
Page 361: Utilisation De Bluetooth
Utilisation de Bluetooth Le module Bluetooth V4.0 intégré est un composant offert en option pour les ordinateurs portables Fujitsu. Qu’est-ce que le Bluetooth? La technologie Bluetooth est conçue pour assurer la liaison sans fil à faible portée entre divers appareils mobiles, ...
Page 362 Les utilisateurs ne sont pas autorisés à modifier ce produit. Toute modification annule la garantie. Cet équipement ne peut être modifié, altéré ou changé en aucune façon sans l’autorisation écrite de Fujitsu. Toute modification non autorisée annulera les autorisations d’équipement de la FCC et d’Industrie Canada, de même que...
Page 363: Annexe B : Capteur D'empreintes Digitales
Annexe B : Capteur d’empreintes digitales Présentation du capteur d’empreintes digitales Il est possible que votre LifeBook soit équipé d’un capteur d’empreintes digitales sous le pavé tactile TouchPad, entre les boutons gauche et droit. Ce capteur sert aussi de bouton de défilement. Grâce au capteur d’empreintes digitales, il n’est plus nécessaire de saisir votre nom d’utilisateur et votre mot de passe chaque fois que vous voulez : •...
Page 364: Première Mise En Marche
Le capteur d’empreintes digitales utilise le logiciel Softex OmniPass qui fournit des fonctions de gestion de mot de passe aux systèmes d’exploitation Microsoft Windows. OmniPass vous permet d’utiliser un « mot de passe principal » pour tous les écrans en ligne, toutes les applications Windows et d’autres applications demandant un mot de passe. OmniPass demande aux utilisateurs de s’authentifier à...
Page 365 Configuration de système nécessaire L’application OmniPass nécessite de l’espace sur votre disque dur ainsi qu’un système d’exploitation (SE) spécifique. Les exigences minimales sont les suivantes : • Système d’exploitation Windows XP Professionnel ou système d’exploitation ultérieur • Au moins 35 Mo d’espace disque disponible Installation de l’application OmniPass Si l’application OmniPass est déjà...
Page 366 Pour vérifier votre version d’OmniPass : Double-cliquez sur l’icône en forme de clé OmniPass de votre barre de tâches Windows (généralement en bas  à droite de l’écran), ou, Cliquez sur Démarrer, puis sélectionnez Paramètres et Panneau de configuration. Double-cliquez sur Softex OmniPass dans le panneau de configuration et vous verrez apparaître le Centre de contrôle OmniPass.
Page 367: Enregistrement Des Utilisateurs
Suivez les instructions de désinstallation de l’application OmniPass. Après la désinstallation d’OmniPass, redémarrez votre système lorsque vous y êtes invité. Enregistrement des utilisateurs Avant de pouvoir utiliser les fonctions d’OmniPass, vous devez d’abord enregistrer un utilisateur dans ce programme. Concept du mot de passe principal Les ressources d’un ordinateur sont souvent protégées par des mots de passe.
Page 368 protégée par mot de passe. Si Jean veut accéder à son courriel depuis un ordinateur sur lequel le compte OmniPass n’existe pas, il devra saisir ses informations d’identification originales (« Jean_02 » et « lifebook»). Dans ce cas, s’il tente d’utiliser ses informations d’identification OmniPass, l’accès au site lui sera refusé. ’...
Page 369 Capteur d’empreintes digitales L’enregistrement d’une empreinte digitale augmentera la sécurité de votre système et simplifiera la procédure d’authentification. L’enregistrement des empreintes digitales se fait à partir du Centre de contrôle OmniPass. Après vous être connecté à titre d’utilisateur OmniPass, faites un double clic sur l’icône OmniPass dans la zone de notification. Sélectionnez l’onglet Paramètres utilisateur, puis cliquez sur Enregistrement dans la zone Paramètres utilisateur.
Page 370: Utilisation D'omnipass
Après avoir enregistré et vérifié votre empreinte digitale, vous aurez la possibilité d’Activer la PBA avec le doigt enregistré. Si vous activez cette option, vous devez choisir deux doigts qui seront enregistrés dans la procédure PBA. Si l’enregistrement est réussi, l’écran Statut d’enregistrement du doigt dans la procédure PBA indiquera « Enregistrement du doigt réussi pour la procédure PBA ».
Page 371 La fenêtre Authentification de la connexion indique la fonction restreinte par OmniPass à laquelle vous tentez  de vous connecter. Les icônes en bas à gauche (empreinte digitale et clé) indiquent les méthodes d’authentification disponibles. Les méthodes sélectionnées sont en surbrillance, contrairement aux méthodes non sélectionnées. Lorsque vous cliquez sur l’icône pour obtenir une méthode d’authentification non sélectionnée, l’invite d’authentification associée à...
Page 372 Le paramètre par défaut est Cliquer automatiquement sur le bouton « OK » ou « Soumettre » pour ce site protégé par mot de passe une fois l’utilisateur authentifié. Avec ce paramètre, chaque fois que vous accédez à ce site, OmniPass vous demandera votre mot de passe principal ou votre périphérique d’authentification d’empreintes digitales. Lorsque votre authentification est complétée par OmniPass, vous êtes automatiquement connecté...
Page 373 Connexion à Windows avec un capteur d’empreintes digitales Lorsque vous vous connectez à Windows à l’aide d’un capteur d’empreintes, la fenêtre de prise d’empreintes digitales apparaît à côté de l’écran de connexion Windows. Placez votre doigt enregistré sur le capteur pour que le système vous identifie.
Page 374 Le remplacement de votre mot de passe Windows constitue l’exception à la règle ci-dessus. Si votre mot de passe  est réinitialisé dans Windows, le changement sera détecté par OmniPass qui vous invitera à « Mettre à jour » ou  à « Reconfirmer » le mot de passe. Entrez votre nouveau mot de passe Windows dans l’invite, puis cliquez sur OK.  Votre « mot de passe principal »...
Page 375: Configuration D'omnipass
Choix de l’identité de l’utilisateur lors de la connexion Pour choisir votre identité lors de la connexion, tapez votre nom d’utilisateur dans le champ Nom d’utilisateur : . Appuyez sur [Tab] et assurez-vous que le champ Domaine : se remplit automatiquement. Cliquez sur le champ Mot de passe : pour pointer le curseur dessus et vous verrez le menu déroulant dans le champ Identité...
Page 376 fichier de base de données crypté unique. Durant le processus d’importation, vous devez utiliser les informations  de connexion Windows de l’utilisateur exporté. Si les informations d’identification appropriées ne sont pas fournies, le profil utilisateur ne sera pas importé • .
Page 377 Informations importantes sur les opérations d’importation et d’exportation • Supposons que vous exportez un profil d’utilisateur Windows local depuis OmniPass. Vous voulez importer ce profil sur un autre ordinateur doté d’OmniPass. Avant de pouvoir importer le profil, un utilisateur Windows avec les mêmes références de connexion doit être créé...
Page 378: Centre De Contrôle Omnipass
Centre de contrôle OmniPass Cette section a pour but de présenter les fonctions du Centre de contrôle OmniPass qui n’ont pas été expliquées auparavant. Vous pouvez accéder au Centre de contrôle OmniPass de trois façons : • Double-cliquez sur l’icône OmniPass en forme de clé dorée dans la zone de notification Windows (généralement située dans le coin inférieur droit du bureau).
Page 379 vous pouvez configurer la manière dont OmniPass informe l’utilisateur des événements d’OmniPass (par exemple, connexion réussie, accès refusé, etc.). Les détails de chaque paramètre sous les interfaces Paramètres audio et Astuces de la barre des tâches sont explicites. L’interface Enregistrement vous permet d’enregistrer des empreintes digitales. Si vous désirez des informations sur Chapitre 2.3 la procédure d’enregistrement d’un périphérique d’authentification, reportez-vous au .
Page 380: Dépannage
Dépannage Vous ne pouvez pas utiliser OmniPass pour créer des utilisateurs Windows. Vous devez d’abord créer l’utilisateur Windows, ce qui nécessite des droits d’administrateur. Une fois l’utilisateur Windows créé, vous pouvez l’ajouter dans OmniPass avec le même nom d’utilisateur et le même mot de passe. Impossible d’ajouter des utilisateurs Windows dans OmniPass Si vous rencontrez des difficultés pour ajouter un utilisateur Windows dans OmniPass, vous devrez peut-être modifier vos paramètres de sécurité...
Page 381 Si vous rencontrez des difficultés à cause de la première raison, vous devrez mettre à jour OmniPass avec votre mot de passe de compte Windows modifié. Cliquez sur Mettre à jour le mot de passe et une boîte de dialogue vous invitera à...
Page 382: Index
Index épuisée faible À propos de ce guide mode veille Adaptateur niveau de charge secteur problèmes Adaptateur auto/avion remplacement adaptateurs remplacement hors tension de fiches BIOS Alimentation guide adaptateur auto/avion guide adaptateur secteur utilitaire de configuration allumer Bluetooth défectuosité informations supplémentaires éteindre Bouton d’alimentation/veille/reprise gestion...
Page 383 DVD multiformat modulaire Haut-parleurs incorporés installation Haut-parleurs stéréo remplacement hors tension retrait Conventions utilisées dans ce guide Lecteur de DVD Coordonnées pour contacter Fujitsu ouverture du plateau problèmes Lecteur multimédia Déballage entretien Dépannage installation d’un disque DIMM...
Page 384 Redémarrage retrait Réglage Messages d’erreurs de l’écran Mode sommeil (veille) Réglage du volume Remplacement hors tension Restaurer vos logiciels pré-installés 77 Ordinateur Fujitsu LIFEBOOK RJ-45  stockage  voyager  Ouverture  de l’écran   ...
Page 385 Touche de fonction SDRAM Souris problèmes Spécifications alimentation audio clavier dimensions et poids Touches de défilement environnement requis Touches de défilement du mémoire clavier microprocesseur Touches de fonction du puce clavier vidéo Touches Windows Touche d’application Touches Windows du Tableau de sécurité clavier Tableau de sécurité...
