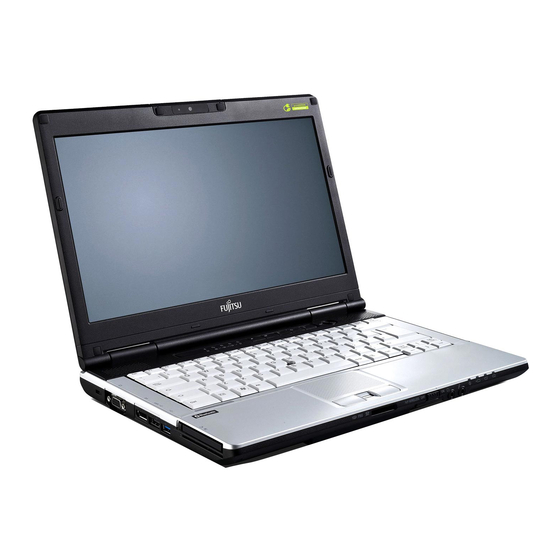

Page 1  User’s Guide Learn how to use your Fujitsu LIFEBOOK S751 notebook  Découvrez comment utiliser Mode d’emploi votre ordinateur portable Fujitsu LIFEBOOK S751...
Page 2 User’s Guide Learn how to use your Fujitsu LIFEBOOK S751 notebook...
Page 3 Copyright and Trademark Information Fujitsu America, Incorporated has made every effort to ensure the accuracy and completeness of this document; however, as ongoing development efforts are continually improving the capabilities of our products, we cannot guarantee the accuracy of the contents of this document.
Page 4: Declaration Of Conformity
© Copyright 2011 Fujitsu America, Incorporated. All rights reserved. No part of this publication may be copied, reproduced, or translated, without prior written consent of Fujitsu. No part of this publication may be stored or transmitted in any electronic form without the written consent of Fujitsu.
Page 5: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS This unit requires an AC adapter to operate. Use only UL Listed I.T.E. Class II Adapters with an output rating of 19 VDC, with a minimum current of 4.22 A (80 W). AC adapter output polarity: When using your notebook equipment, basic safety precautions should always be followed to reduce the risk of fire, electric shock and injury to persons, including the following: •...
Page 6 * To order a new battery for your Fujitsu mobile computer, go to the Fujitsu shopping site at www.shopfujitsu.com in the US or www fujitsu.ca/products/notebooks in Canada. ** RBRC is an independent third party to which Fujitsu provides funding for battery recycling; RBRC is in no way affiliated with Fujitsu.
Page 7: Table Des Matières
Fujitsu Contact Information ........10...
Page 8 Battery Charge Indicator........25 Battery Level Indicators .
Page 9 Fujitsu Driver Update Utility ........51...
Page 10 Chapter 3 User-Installable Features Lithium ion Battery..........56 Recharging the Batteries.
Page 11 Microphone Jack..........77 External Video Port .
Page 12 Chapter 5 Care and Maintenance Caring for your LIFEBOOK Notebook ......106 Cleaning your LIFEBOOK notebook ......108 Cleaning the dust filter .
Page 13 Glossary/Regulatory Glossary ........... . . 125 Regulatory Information .
Page 14 Appendix B: Fingerprint Sensor Device Introducing the Fingerprint Sensor Device ......159 Getting Started ..........160 Installing OmniPass .
Page 15: About This Guide
Preface About This Guide The LIFEBOOK S751 notebook from Fujitsu America provides desktop performance with the all new 2011 Intel® Core™ Processor. . Your notebook has a built-in 14” TFT HD color display with an LED backlight. This system brings the computing power of desktop personal computers (PCs) to a portable environment.
Page 16: Fujitsu Contact Information
LEASE READ ALL WARNING INFORMATION CAREFULLY Fujitsu Contact Information Service and Support You can contact Fujitsu Service and Support in the following ways: • Toll free: 1-800-8Fujitsu (1-800-838-5487) • Website: http://www.computers.us.fujitsu.com/support Before you place the call, you should have the following information ready so that the customer support representative can provide you with the fastest possible solution: •...
Page 17 OU MUST HAVE AN ACTIVE INTERNET CONNECTION TO USE THE ONLINE LINKS Limited Warranty Your LIFEBOOK notebook is backed by a Fujitsu International Limited Warranty. Check the service kit that came with your notebook for the Limited Warranty period and terms and conditions.
Page 18: Getting To Know Your Lifebook
Getting to Know Your LIFEBOOK Overview This section describes the components of your Fujitsu LIFEBOOK S751 notebook. We strongly recommend that you read it before using your notebook – even if you are already familiar with notebook computers. Figure 1. Fujitsu LIFEBOOK S751 notebook...
Page 19: Locating The Controls And Connectors
Locating the Controls and Connectors Built-in Microphone Built-in Web Camera Web Camera Indicator Built-in Microphone Display Panel Status Indicator Panel LIFEBOOK Security/ Application Panel Power/Suspend/ Resume Button Stereo Speakers Touchpad Pointing Device Keyboard Memory Stick/SD Card Slot Status Indicator Panel Wireless Device On/Off Switch Microphone Jack Headphone Jack...
Page 20: Top Components
Top Components The following is a brief description of your LIFEBOOK notebook’s top components. Built-in Web Camera The built-in 1.3 megapixel web camera allows you to take pictures or record videos of yourself to send over the internet. For information on using the web camera, see the documentation associated with the CyberLink YouCam application.
Page 21 Keyboard A full-size keyboard with dedicated Windows keys. See “Keyboard” on page 26. Microphone Jack The microphone jack allows you to connect an external stereo microphone. Headphone Jack The headphone jack allows you to connect stereo headphones to listen to audio files. Wireless Device On/Off Switch The wireless device on/off switch is used to turn on and off the optional WLAN and Bluetooth devices.
Page 22: Left-Side Panel Components
Anti-Theft Lock Slot ExpressCard Eject Button ExpressCard Slot External Video Port Smart Card Slot USB 3.0 Port DisplayPort Connector e-SATA/USB 2.0 Combo Port Figure 3. LIFEBOOK notebook left-side panel Left-Side Panel Components The following is a brief description of your LIFEBOOK notebook’s left-side components. Anti-theft Lock Slot The anti-theft lock slot allows you to attach an optional physical lock down device.
Page 23 USB 3.0 Port (The USB 3.0 port is replaced by a USB 2.0 port on certain configurations. USB 3.0 can be distinguished from USB 2.0 by the color of the center tab in the port. The USB 3.0 tab is blue; the USB 2.0 tab is black.) The USB 3.0 port allows you to connect Universal Serial Bus devices.
Page 24: Right-Side Panel Components
Optional Modem (RJ-11) Jack Flexible Bay Eject Button USB 2.0 Ports* DC Power Jack Flexible Bay Release Latch Emergency Tray Release * Bottom USB 2.0 port is also a USB with Anytime Charge port. Figure 4. LIFEBOOK notebook right-side panel Right-Side Panel Components The following is a brief description of your LIFEBOOK notebook’s right-side components.
Page 25 Flexible Bay The Flexible Bay can accommodate one of the following devices. See “Flexible Bay Devices” on page 33. • Modular Dual-Layer Multi-Format DVD Writer • Modular Lithium ion battery • Modular second hard disk drive • Weight Saver Eject Button The Eject Button is used with the optical drive Flexible Bay devices to open the media tray.
Page 26: Back Panel Components
Gigabit LAN (RJ-45) Jack Air Vents Figure 5. LIFEBOOK notebook back panel Back Panel Components Following is a brief description of your LIFEBOOK notebook’s back panel components. Gigabit LAN (RJ-45) Jack The internal LAN (RJ-45) jack is used for an internal Gigabit (10Base-T/100Base-Tx/1000Base-T) Ethernet LAN connection.
Page 27: Bottom Components
Memory Upgrade Compartment Air Vents (various locations) Port Replicator Connector Battery Bay Lock Battery Bay Lock Dust Filter Cover Lithium ion Battery Bay Figure 6. LIFEBOOK notebook bottom panel Bottom Components The following is a brief description of your LIFEBOOK notebook’s bottom panel components. Memory Upgrade Compartment Your notebook comes with high speed Double Data Rate 3 Synchronous Dynamic RAM (DDR3 SDRAM).
Page 28 Port Replicator Connector This connector allows you to connect the optional Port Replicator to your notebook. Battery Bay Locks The battery bay locks are used together to secure or remove the Lithium ion battery. See “Replacing the Battery” on page 59. Lithium ion Battery Bay The battery bay contains the internal Lithium ion battery.
Page 29: Status Indicator Panel
NumLk Security ScrLk CapsLk Optical/ Hard Drive Battery1 Power Indicator Battery 2 Battery Charge Indicator Indicator Figure 7. Status Indicator Panel Status Indicator Panel The Status Indicator displays symbols that correspond with a specific component of your notebook. These symbols tell you how each of those components are operating. Security Indicator The Security Indicator flashes (if a password was set) when the system resumes from Off or Sleep modes.
Page 30: Hard Drive/Optical Drive Access Indicator
Hard Drive/Optical Drive Access Indicator The Hard Drive/Optical Drive Access indicator glows green when your internal hard drive is being accessed. Note that flickering is normal. NumLk Indicator The NumLk indicator shows that the integral keyboard is set in ten-key numeric keypad mode. CapsLock Indicator The CapsLock indicator shows that your keyboard is set to type in all capital letters.
Page 31: Battery Charge Indicator
Battery Charge Indicator The battery charge indicator shows the charging status of the battery(ies). • Orange, solid: System battery is charging. • Green, solid: System battery is fully charged. • Orange, blinking: System is waiting to charge battery (battery is out of thermal range). •...
Page 32: Keyboard
Figure 8. Keyboard Using the Keyboard Your Fujitsu LIFEBOOK notebook has an integral 84-key keyboard. The keys perform all the standard functions of a 101-key keyboard, including the Windows keys and other special function keys. This section describes the following keys.
Page 33 • Function keys: The keys labeled [F1] through [F12], are used in conjunction with the [Fn] key to produce special actions that vary depending on what program is running. • Windows keys: These keys work with your Windows operating system and function the same as the onscreen Start menu button, or the right button on your pointing device.
Page 34 • [Fn+F4]: Pressing [F4] while holding [Fn] will toggle the Touchpad on and off. Note that the [Fn+F4] combination only works if Manual Setting is selected in the BIOS. (See “BIOS Setup Utility” on page 48) • [Fn+F6]: Pressing [F6] repeatedly while holding [Fn] will lower the brightness of your display. •...
Page 35: Touchpad Pointing Device
Figure 9. Touchpad pointing device The Touchpad pointing device built into your Fujitsu LIFEBOOK is used to control the movement of the pointer to select items on your display panel. The Touchpad is composed of a cursor control, left and right buttons, and a fingerprint/scroll sensor.
Page 36: Clicking
• “I ” O READ ABOUT USING THE FINGERPRINT SENSOR NTRODUCING THE INGERPRINT ENSOR EVICE 159. PAGE • LIFEBOOK N EXTERNAL MOUSE CAN BE CONNECTED TO PORTS ON YOUR OR THE OPTIONAL PORT REPLICATOR AND USED SIMULTANEOUSLY WITH THE OUCHPAD F YOU BOOT THE SYSTEM WITH AN BIOS EXTERNAL MOUSE CONNECTED THE...
Page 37: Dragging
Dragging Dragging means pressing and holding the left button, while moving the cursor. To drag, move the cursor to the item you wish to move. Press and hold the left button while moving the item to its new location and then release it. Dragging can also be done using the Touchpad.
Page 38: Volume Control
Volume Control Your Fujitsu LIFEBOOK notebook has multiple volume controls which interact with each other. NY SOFTWARE THAT CONTAINS AUDIO FILES WILL ALSO CONTAIN A VOLUME CONTROL OF ITS OWN YOU INSTALL AN EXTERNAL AUDIO DEVICE THAT HAS AN INDEPENDENT VOLUME CONTROL...
Page 39: Flexible Bay Devices
Flexible Bay Flexible Bay Release Latch Figure 10. Flexible Bay Flexible Bay Devices Your notebook has a Flexible Bay that can house one of several devices. Your Flexible Bay will have one of the following devices installed. • Modular Dual-Layer Multi-Format DVD Writer: This allows you to access movies, software, and audio DVD/CDs and record to DVD, CD, and DVD-RAM discs.
Page 40 • OU SHOULD NEVER LEAVE YOUR LEXIBLE AY EMPTY WHEN THE NOTEBOOK IS IN OPERATION LEFT EMPTY DUST OR FOREIGN MATTER MAY ACCUMULATE INSIDE THE NOTEBOOK • E CAREFUL WHEN ALIGNING AND SEATING DEVICES IN THE BAY F THE FIT IS INCORRECT YOU MAY DAMAGE THE BAY OR THE DEVICE F THE DEVICE DOES NOT MOVE EASILY IN THE BAY...
Page 41: Lifebook Security/Application Panel
Enter Button 1/ Button 3/ Enter Button Support Button Display Manager Button 2/ Button 4/ Power Saving Utility Screen Lock Figure 11. LIFEBOOK Security/Application Panel LIFEBOOK Security/Application Panel A unique feature of your LIFEBOOK notebook is the Security/Application Panel that allows you to secure your notebook from unauthorized use.
Page 42: Passwords
Passwords The user and supervisor password may be set on this notebook. A supervisor password is typically the same for all LIFEBOOK notebooks in a working group, office, or company to allow for system management. Individual LIFEBOOK notebooks in a group environment should not use a common password.
Page 43: Operating Your Lifebook Security/Application Panel
Go to the Start menu. Select All Programs. Select Accessories, then select Run. Type in: C:\Program Files\Fujitsu\Security Panel Application\Supervisor\FJSECS.EXE, then press [Enter] Follow the on-screen instructions to set the Supervisor password. Setting User Password Go to the Start menu.
Page 44: Precautions
From Sleep State Press your Power/Suspend/Resume button. When the Security Indicator flashes, enter the password and press [Enter] button. The notebook should resume normal operation. Incorrect Password Entry If an invalid supervisor or user password is entered three times in succession, the system will “beep” for about one minute.
Page 45: Uninstalling The Security Panel Application
• LWAYS POWER OFF THE COMPUTER BEFORE TRANSPORTING AND OR PACKAGING IT FTER SHUTTING DOWN THE SYSTEM WAIT UNTIL THE STATUS PANEL INDICATES POWER OFF CONDITION NO LIGHTS ARE ILLUMINATED • T IS POSSIBLE THAT THE UNIT MAY NOT AUTOMATICALLY GO TO POWER OFF OR HIBERNATE MODE WHEN YOU CLOSE THE LID HIS SITUATION MAY OCCUR DUE TO PRE BOOT PASSWORD...
Page 46 You need to run FJSECS.exe first to set the supervisor password. Follow instructions under Setting Passwords on page 36. If you forget both passwords, contact Fujitsu America Service and Support at 1-800-8FUJITSU (1-800- 838-5487). Fujitsu America charges a service fee for unlocking a password restricted LIFEBOOK notebook.
Page 47: Launching Applications With The Security/Application Panel
Button 2 / ECO When pressed, this button allows you to enter the power saving utility. Button 3 / Presentation When pressed, this button opens the Fujitsu Display Manager, which lets you switch screen display settings. Button 4 / When pressed, this button automatically locks your computer.
Page 48 To change an application associated with the Application buttons, click on the tab for the button you would like to reconfigure – for example, Support. Click on [Application registration...] from Start Menu, scroll down the list of applications, click on the application you wish to launch with the Support button, and then click [Next].
Page 49: Getting Started With Your Lifebook
Getting Started with Your LIFEBOOK DC Power Jack AC Adapter Figure 12. Connecting the AC Adapter Power Sources Your Fujitsu LIFEBOOK notebook has three possible power sources: a primary Lithium ion battery, an AC adapter or an optional Auto/Airline adapter.
Page 50: Connecting The Power Adapters
Connecting the Power Adapters The AC adapter or optional Auto/Airline adapter provides power for operating your notebook and charging the batteries. Connecting the AC Adapter Plug the DC output cable into the DC power jack of your LIFEBOOK notebook. Plug the AC adapter into an AC electrical outlet. Connecting the Optional Auto/Airline Adapter Plug the DC output cable into the DC power jack on your notebook.
Page 51: Display Panel
Figure 13. Opening the Display Panel Display Panel Your Fujitsu LIFEBOOK notebook contains a display panel that is backlit for easier viewing in bright environments and maintains top resolution through the use of active-matrix technology. Opening the Display Panel Lift the display backwards, being careful not to touch the screen, until it is at a comfortable viewing angle.
Page 52: Adjusting Display Panel Brightness
Adjusting Display Panel Brightness Once you have turned on your LIFEBOOK notebook, you may want to adjust the brightness level of the screen to a more comfortable viewing level. There are three ways to adjust the brightness, by using the keyboard, the Power Options, or the Windows Mobility Center.
Page 53: Starting Your Lifebook Notebook
Starting Your LIFEBOOK Notebook Power On Power/Suspend/Resume Button The Power/Suspend/Resume button is used to turn on your notebook from its off state. Once you have connected your AC adapter or charged the internal Lithium ion battery, you can power on your notebook. HEN YOU TURN ON YOUR NOTEBOOK BE SURE YOU HAVE A POWER SOURCE HIS MEANS AT LEAST...
Page 54: Boot Sequence
BIOS program. Each time you power up or restart, it goes through a boot sequence which displays a Fujitsu logo until your operating system is loaded. During booting, your notebook is performing a standard boot sequence including a POST. When the boot sequence is completed without a failure and without a request for the BIOS Setup Utility, the system displays the operating system’s opening screen.
Page 55: Booting The System
When you turn on your notebook for the first time, it will display a Fujitsu logo on the screen. If you do nothing the system will load the operating system, and then the Windows Welcome will begin.
Page 56: Starting Windows The First Time
During the course of the first start up, you will need to read and accept the End User License Agreements (EULAs) for Microsoft and Fujitsu. • F YOU REJECT THE TERMS OF THE LICENSE AGREEMENT YOU WILL BE ASKED TO REVIEW THE LICENSE...
Page 57: Fujitsu Driver Update Utility
Your system has a convenient tool called the Fujitsu Driver Update (FDU) utility. With FDU, you can choose to automatically or manually go to the Fujitsu site to check for new updates for your system. For more information about the FDU utility, refer to “Automatically Downloading Driver Updates” on...
Page 58: Power Management
Power Management Your notebook has many options and features for conserving battery power. Some of these features are automatic and need no user intervention, such as those for the internal modem. However, others depend on the parameters you set to best suit your operating conditions, such as those for the display brightness. Internal power management for your notebook may be controlled from settings made in your operating system, pre-bundled power management application, or from settings made in the BIOS setup utility.
Page 59: Hibernate Feature
• Pressing the Power/Suspend/Resume button when your system is turned on. • Timing out from lack of activity. • Allowing the battery to reach the Dead Battery Warning condition. Your notebook’s system memory typically stores the file on which you are working, open application information, and any other data required to support operations in progress.
Page 60: Windows Power Management
Select Choose what the power button does or Choose what closing the lid does, then make your selections (Do Nothing, Sleep, Hibernate, or Shut Down). Windows Power Management The Power Options icon located in the Windows Control Panel allows you to configure some of the power management settings.
Page 61 Using the correct procedure to shut down from Windows allows your notebook to complete its operations and turn off power in the proper sequence to avoid errors. The proper sequence is: Click the Start button, and then move the mouse over the [Shut down] button at the bottom right of the menu. Click the [Shut down] button.
Page 62: User-Installable Features
Chapter 3 User-Installable Features Lithium ion Battery Your LIFEBOOK notebook has a Lithium ion battery that provides power for operating your notebook when no external power source is available. The battery is durable and long lasting, but should not be exposed to extreme temperatures, high voltages, chemicals or other hazards.
Page 63: Recharging The Batteries
• CTUAL BATTERY LIFE WILL VARY BASED ON SCREEN BRIGHTNESS APPLICATIONS USED FEATURES POWER MANAGEMENT SETTINGS BATTERY CONDITION AND OTHER CUSTOMER PREFERENCES OPTICAL DRIVE OR HARD DRIVE USAGE MAY ALSO HAVE A SIGNIFICANT IMPACT ON BATTERY LIFE BATTERY CHARGING CAPACITY IS REDUCED AS THE BATTERY AGES F YOUR BATTERY IS RUNNING LOW QUICKLY YOU SHOULD REPLACE IT WITH A NEW ONE...
Page 64 Low Battery State When the battery is running low, a low battery notification message will appear. If you do not respond to the low battery message, the batteries will continue to discharge until they are too low to operate. When this happens, your notebook will go into Sleep mode.
Page 65: Replacing The Battery
Replacing the Battery With the purchase of an additional battery, you can have a fully charged spare to swap with one that is not charged. There are two ways to swap batteries, cold-swapping and hot-swapping: Cold-swapping Batteries To cold-swap batteries in your battery bay, follow these easy steps: Have a charged battery ready to install.
Page 66 Hot-swapping Batteries To hot-swap batteries in your battery bay, follow these easy steps: AC A E SURE TO PLUG IN AN DAPTER PRIOR TO REMOVING THE BATTERY HERE IS NO BRIDGE BATTERY PRESENT TO SUPPORT THE SYSTEM WHILE THE BATTERY IS BEING REPLACED F YOU DO NOT AC A USE AN...
Page 67: Optical Drive
Media Holder Tray Media Tray Eject Button Emergency Tray Release Figure 15. Optical Drive Optical Drive If your system configuration contains a Multi-Format DVD Writer, it is referred to as an “optical drive”. There is a variety of media available to use with a Multi-Format DVD Writer. DVD-R and DVD-RW discs hold up to 4.7 GB of data (DVD-R discs used with Multi-Format Dual-Layer DVD writer hold up to 8.5 GB).
Page 68: Media Player Software
ANEL YOU WILL HAVE TO START THE DRIVE FROM YOUR DESKTOP SINCE YOUR NOTEBOOK WILL NOT AUTOMATICALLY RECOGNIZE THAT MEDIA HAS BEEN LOADED • OU SHOULD PERIODICALLY CHECK THE UJITSU WEBSITE AT US FUJITSU COMPUTERS FOR THE MOST CURRENT DRIVERS...
Page 69 • LIFEBOOK DVD PLAYERS ARE SET TO PLAY TITLES WITH REGION CODE NUMBER WHICH IS SPECIFIED FOR THE ORTH MERICAN MARKET HE REGION NUMBER IS A REGIONAL RESTRICTION DVD F CODE DEFINED BY THE ORUM ACTING ON OLLYWOOD REQUIREMENTS IFFERENT REGION CODES ARE RECORDED ON VIDEO TITLES FOR PUBLICATION IN DIFFERENT AREAS OF THE WORLD...
Page 70: Removing Media
Removing Media Push and release the eject button on the front of the optical drive. This will stop the drive and the holder tray will come out of the LIFEBOOK notebook a short distance. Gently pull the tray out until the disc can easily be removed from the tray. Carefully remove the media disc from the holder tray.
Page 71: Using The Media Player Software
Using the Media Player Software EPENDING UPON ITS CONFIGURATION YOUR SYSTEM MAY NOT HAVE THE MEDIA PLAYER SOFTWARE INSTALLED F IT IS NOT INSTALLED REFERENCE THE DOCUMENTATION THAT ACCOMPANIES THE MEDIA APPLICATION Starting a DVD Movie Insert the DVD into the optical drive of the notebook. If the AutoRun feature activates, skip Step 2. The first time you insert a movie into the DVD/CD-RW tray, you may be prompted to select what you want the system to do when discs are inserted (e.g., start automatically or wait for a prompt).
Page 72 YOU MAY PURCHASE ONE 1-877-372-3473. EITHER ONLINE AT HTTP COMPUTERS FUJITSU COM OR BY CALLING To Watch a Movie on Battery Power: Have an additional full-charged battery or your AC adapter ready for use. Start watching your DVD movie. When the low battery warning occurs, immediately stop the movie and exit the media player.
Page 73: Memory Stick/Secure Digital Cards
SD Card Memory Stick Figure 18. Installing a Memory Stick or SD Card Memory Stick/Secure Digital Cards Your LIFEBOOK notebook supports Memory Sticks and Secure Digital (SD) cards, on which you can store and transfer data to and from a variety of digital devices. These cards use flash memory architecture, which means they don’t need a power source to retain data.
Page 74: Installing Memory Stick/Sd Cards
Installing Memory Stick/SD Cards Memory Stick and SD Cards are installed in the Memory Stick/SD Card slot. To install a Memory Stick or SD Card, follow these steps SD C LIFEBOOK ’ NSTALLING OR REMOVING A EMORY TICK OR ARD DURING YOUR NOTEBOOK LIFEBOOK SHUTDOWN OR BOOTUP PROCESS MAY DAMAGE THE CARD AND...
Page 75: Expresscards™/Smart Cards
ExpressCard Slot ExpressCard Eject Button Figure 19. Installing/Removing an ExpressCard ExpressCards™/Smart Cards Your LIFEBOOK notebook supports ExpressCards , which can perform a variety of functions depending on which type of card you insert. Some available ExpressCards: • Gigabit Ethernet Local area network (LAN) cards •...
Page 76: Removing Expresscards
• LIFEBOOK ’ NSTALLING OR REMOVING AN XPRESS ARD DURING YOUR NOTEBOOK S SHUTDOWN OR BOOTUP PROCESS MAY DAMAGE THE CARD AND OR YOUR NOTEBOOK • O NOT INSERT AN XPRESS ARD INTO A SLOT IF THERE IS WATER OR ANY OTHER SUBSTANCE ON LIFEBOOK THE CARD AS YOU MAY PERMANENTLY DAMAGE THE CARD YOUR...
Page 77: Smart Card Reader
Smart Card Reader A dedicated Smart Card Reader is provided on your notebook. Smart Cards are the same size and shape as credit cards, but they contain an integrated microprocessor chip. The chip can hold a variety of information, and provides you with many possible options, such as allowing you to make secure purchases, pay for phone calls, store security information, and provide personal identification and information.
Page 78: Memory Upgrade Module
Memory Upgrade Module Your Fujitsu LIFEBOOK notebook comes with a minimum of 2 GB of high speed Double Data Rate Synchronous Dynamic RAM (DDR3-1333 SDRAM) factory installed. To increase your notebook’s memory capacity, you may install an additional memory upgrade module. The memory upgrade must be a dual-in- line (DIMM) SDRAM module.
Page 79: Removing A Memory Upgrade Module
Figure 22. Opening Memory Compartment Insert the memory upgrade module at a 45° angle. Press the connector edge of the module firmly down and into the connector until it lodges under the retaining clip. You’ll hear a click when it is properly in place. Replace the cover and reinstall the screws.
Page 80: Checking The Memory Capacity
Alignment Key Retaining Clip Figure 23. Inserting a Memory Module Figure 24. Removing a Memory Module Checking the Memory Capacity Once you have changed the system memory capacity by replacing the installed module with a larger one, be sure to check that your notebook has recognized the change. Check the memory capacity by clicking [Start] ->...
Page 81: Device Ports
Device Ports Your Fujitsu LIFEBOOK notebook and the optional Port Replicator come equipped with multiple ports to which you can connect external devices including disk drives, keyboards, modems, printers, etc. Optional Modem (RJ-11) Telephone Jack The optional modem (RJ-11) telephone jack is used for an internal modem.
Page 82: Internal Lan (Rj-45) Jack
• ITU-T V.90 HE INTERNAL MODEM IS DESIGNED TO THE STANDARD TS MAXIMUM SPEED OF 53000 FCC, BPS IS THE HIGHEST ALLOWED BY AND ITS ACTUAL CONNECTION RATE DEPENDS ON THE 33600 LINE CONDITIONS HE MAXIMUM SPEED IS BPS AT UPLOAD •...
Page 83: Headphone Jack
Headphone Jack The headphone jack allows you to connect headphones or powered external speakers to your notebook. Your headphones or speakers must be equipped with a 1/8” (3.5 mm) stereo mini-plug. In order to connect headphones or speakers follow these easy steps: Align the connector with the port opening.
Page 84: Displayport
DisplayPort The DisplayPort connector, located on the left side of the system, allows you to connect DisplayPort devices to your notebook. In order to connect a DisplayPort device, follow these easy steps: Align the connector with the port opening. Push the connector into the port until it is seated.. Figure 28.
Page 85: Port Replicator
Port Replicator An optional Port Replicator is available from Fujitsu to extend the functionality of your LIFEBOOK® notebook by providing ports to connect an external VGA monitor, a LAN (RJ-45) cable, four USB 2.0 devices, DC Power, and DVI and e-SATA devices...
Page 86 Docking Connector The docking connector allows you to connect the Port Replicator to your LIFEBOOK notebook. HE SYSTEM CONTAINS COMPONENTS THAT CAN BE SEVERELY DAMAGED BY ELECTROSTATIC (ESD). T DISCHARGE O MINIMIZE RISK TO THE COMPONENTS OBSERVE THE FOLLOWING PRECAUTIONS •...
Page 87 DisplayPort The DisplayPort lets you to connect DisplayPort-compatible digital display devices such flat panel displays and digital projectors using a DisplayPort cable. DVI-D Port The DVI-D port lets you to connect digital display devices such flat panel displays and digital projectors using a DVI-D cable.
Page 88: Attaching Port Replicator
Attaching Port Replicator To attach the Port Replicator, align the Port Replicator connector on the bottom of your notebook with the connector on the Port Replicator and push the corners down simultaneously. (Figure 31) Detaching Port Replicator To detach the Port Replicator: Pull the Port Replicator’s release latch away from the Port Replicator to release it from your notebook.
Page 89: Troubleshooting Your Lifebook
Chapter 4 Troubleshooting Your LIFEBOOK Troubleshooting There may be occasions when you encounter simple setup or operating problems that you can solve on the spot, or problems with peripheral devices that can be solved by replacing the device. The information in this section helps you isolate and resolve some of these straightforward issues and identify failures that require service.
Page 90: Specific Problems
If you have tried the solutions suggested in the Troubleshooting Table without success, contact your support representative: Toll free: 1-800-8Fujitsu (1-800-838-5487); E-mail: 8fujitsu@us.fujitsu.com Website: http://www.computers.us.fujitsu.com/support. Before you place the call, you should have the following information ready so that the customer support representative can provide you with the fastest possible solution: •...
Page 91: Troubleshooting Table
Troubleshooting Table Problem Page Problem Page Audio Problems ....page 85 USB Device Problems ....page 88 CD-ROM Drive Problems.
Page 92: Cd-Rom Drive Problems
Problem Possible Cause Possible Solutions There is no sound coming The speakers have Click on the Volume icon in the tool tray on the bottom right of the from the built-in speakers. been muted using the screen. (It looks like a speaker). If the Mute box is checked, click (continued) Volume icon in the sys- on it to uncheck it.
Page 93: Port Replicator Problems
Problem Possible Cause Possible Solutions Port Replicator Problems Note: Be sure to power down your LIFEBOOK notebook before adding a printer to the Port Replicator parallel port. Notebook does not turn on Port Replicator AC Provide power to the Port Replicator. when installed in the adapter isn’t plugged in.
Page 94: Memory Problems
Problem Possible Cause Possible Solutions You have connected an The system has Try to restart your notebook. I external keyboard or a crashed. mouse and it seems to be locking up the system. (continued) Memory Problems Your System screen does Memory upgrade mod- Remove and re-install your memory upgrade module.
Page 95: Power Failures
Problem Possible Cause Possible Solutions Installed ExpressCard does The card may have Close the application and restart your notebook. not work or is locking up the been installed while an system. application was running, (continued) so your notebook is not aware of its installation.
Page 96 Problem Possible Cause Possible Solutions You turn on your LIFE- The power adapter has Move the AC cord to a different outlet, check for a line switch or BOOK notebook and noth- no power from the AC tripped circuit breaker for the AC outlet. If you are using an ing seems to happen.
Page 97: Shutdown And Startup Problems
Problem Possible Cause Possible Solutions The batteries seem to The power savings fea- Check the Power Options menu settings and adjust according to discharge too quickly. tures may be disabled. your operating needs. You are running an Use both the primary battery and an optional second battery application that uses a and/or use a power adapter for this application when at all lot of power due to fre-...
Page 98: Video Problems
Problem Possible Cause Possible Solutions Your notebook appears to BIOS changes were not Make sure you select Save Changes And Exit when exiting the change setup parameters saved when you exited BIOS setup utility. when you start it. the setup utility. Video Problems The built-in display is blank The notebook is set for...
Page 99: Miscellaneous Problems
Problem Possible Cause Possible Solutions The display does not close. A foreign object, such Remove all foreign objects from the keyboard. as a paper clip, is stuck between the display and keyboard. The display has bright or If the spots are very tiny This is normal;...
Page 100: Power On Self Test Messages
*Real time clock error - Check date and time settings Real-time clock fails BIOS test. May require board repair. Contact your support representative. *Fan error, system shutdown in 30s. Contact Fujitsu tech support Fan error occurred. Please contact your sales representative.
Page 101: Modem Result Codes
Modem Result Codes The operating system and application software that is factory installed detects the modem characteristics and provides the necessary command strings to operate the modem. The internal modem operation is controlled by generic AT commands from the operating system and application software. The standard long form result codes may, in some cases, be displayed on your screen to keep you informed of the actions of your modem.
Page 102: Restoring Your System Image And Software
Restoring Your System Image and Software It is very important that you create DVD copies of your Factory Image before beginning to use your system. To do so, follow the instructions below in the “Saving Your Factory Image” section. Along with instructions on saving your Factory Image, this document outlines several other important procedures, such as making a system image, restoring your Factory Image and system images, managing your images, and restoring the partitions on a hard drive.
Page 103: Creating Backup Images Of Factory Image, Dar, And Discs
Creating Backup Images of Factory Image, DAR, and Discs OME CONFIGURATIONS OF CERTAIN OOK MODELS DO NOT HAVE APPLICATIONS LOADED ON THE HARD DRIVE RATHER THEY ARE LOADED ON THE DISC LEASE TAKE THAT INTO ACCOUNT WHEN READING THE FOLLOWING PROCEDURES Using the [Manage/Change] button, you can create backup images of the Factory Image, DAR, Application Disc, or Bootable Disc.
Page 104: Recovering Your Factory Image
Recovering Your Factory Image In the event you need to restore your original Factory Image, perform the following steps. Note that there may be some third-party applications that need to be installed from the application media bundled with your system. LL USER CREATED DATA WILL BE DELETED FROM YOUR SYSTEM WHEN THE ACTORY...
Page 105: Managing Your Backup Images
Managing Your Backup Images With the MyRecovery tool you can also make copies of backup images, archive them on DVD, or delete them from your hard drive. To begin, click the [MyRecovery] icon on your desktop.
Page 106: Using The Recovery And Utility Tools
You can also use the SecureCore menu to determine whether the utility is pre-loaded by powering on your system then pressing the [Enter] key when the Fujitsu logo appears on the screen. The SecureCore Menu will appear and the Recovery and Utility option will appear in the menu.
Page 107 HE BOOTABLE DISC CAN ONLY BE USED WITH THE SYSTEM WITH WHICH IT WAS PURCHASED Power on your system. When the Fujitsu logo appears on the screen. press the [Enter] key or click on the left mouse or touchpad button; the SecureCore™ Menu will appear.
Page 108 When System Recovery Options window appears, click on Recovery and Utility. When the Recovery and Utility screen appears, three tabs will be present: Diagnostics, Recovery, and Utility. Recovery and Utility tabs Diagnostics tab: The Diagnostics tool is designed for use by IT professionals. It is not likely you will need to use this tool.
Page 109: Recovering Your Factory Image (New Or Non-Bootable Hard Drive)
Factory Image: Power on your system. When the Fujitsu logo appears on the screen. press the [Enter] key or click on the left mouse or touchpad button; the SecureCore™ Menu will appear.
Page 110: Automatically Downloading Driver Updates
Your system has a convenient tool called the Fujitsu Driver Update (FDU) utility. With FDU, you can choose to automatically or manually go to the Fujitsu site to check for new updates for your system. The FDU icon should appear in the system tray at the bottom right of your screen (roll the cursor over the icons to find the correct one).
Page 111 Allows for manual driver update search. The first time it is used, you are prompted to agree to a user agreement. After you click the icon, FDU automatically connects with the Fujitsu site to check for updates and downloads them. While downloading, the icon has a red bar through it, indicating that it cannot be used while the download is in process.
Page 112: Care And Maintenance
Chapter 5 Care and Maintenance Caring for your LIFEBOOK Notebook If you use your Fujitsu LIFEBOOK notebook carefully, you will increase its life and reliability. This section provides some tips for looking after the notebook and its devices. • HE SYSTEM CONTAINS COMPONENTS THAT CAN BE SEVERELY DAMAGED BY ELECTROSTATIC (ESD).
Page 113 Let it dry out for 24 hours, or longer if needed. If your notebook will not boot after it has dried out, call your support representative. • Do not use your Fujitsu LIFEBOOK notebook in a wet environment (near a bathtub, swimming pool).
Page 114: Cleaning Your Lifebook Notebook
Cleaning your LIFEBOOK notebook • Always disconnect the power plug. (Pull the plug, not the cord.) • Clean your LIFEBOOK notebook with a damp, lint-free cloth. Do not use abrasives or solvents. • Use a soft cloth to remove dust from the screen. Never use glass cleaners. •...
Page 115: Cleaning The Dust Filter
Disinfecting LIFEBOOK computers Wipe the surface with a soft cloth wipe and a 50% ethanol solution or use another ethanol-based germicide which has been registered as a hospital disinfectant by the EPA. • SE OF INCORRECT CLEANERS CAN RESULT IN OPTICAL IMPAIRMENT OF THE OR DAMAGE TO THE COMPUTER LWAYS REFER TO THE CLEANER MANUFACTURER...
Page 116: Storing Your Lifebook Notebook
• Store your notebook and batteries separately. If you store your LIFEBOOK with a battery installed, the battery will discharge, and battery life will be reduced. In addition, a faulty battery might damage your LIFEBOOK. • Store your Fujitsu LIFEBOOK in a cool, dry location. Temperatures should remain between 5ºF (-15ºC) and 140ºF (60ºC).
Page 117: Shutting Down The System
• LWAYS POWER OFF THE COMPUTER BEFORE TRANSPORTING AND OR PACKAGING IT FTER SHUTTING DOWN THE SYSTEM WAIT UNTIL THE STATUS PANEL INDICATES POWER OFF CONDITION NO LIGHTS ARE ILLUMINATED • T IS POSSIBLE THAT THE UNIT MAY NOT AUTOMATICALLY GO TO POWER OFF OR HIBERNATE MODE WHEN YOU CLOSE THE LID HIS SITUATION MAY OCCUR DUE TO PRE BOOT PASSWORD SECURITY...
Page 118: Batteries
• Never put your notebook through a metal detector; have it hand-inspected by security personnel. You can however, put the notebook through a properly tuned X-ray machine. To avoid problems, place your it close to the entrance of the machine and remove it as soon as possible or have it hand- inspected by security personnel.
Page 119: Media Care
Media Care Caring for your Media (DVD/CD/CD-R) Media discs are precision devices and will function reliably if given reasonable care. • Always store your media disc in its case when it is not in use. • Always handle discs by the edges and avoid touching the surface. •...
Page 120 Caring for your Cards ExpressCards are durable, but you must treat them with care. The documentation supplied with your card will provide specific information, but you should pay attention to the following points: • To keep out dust and dirt, store cards in their protective sleeves when they are not installed in your LIFEBOOK notebook.
Page 121: System Specifications
Chapter 6 System Specifications Specifications This section provides the hardware and environmental specifications for your Fujitsu LIFEBOOK notebook. Specifications of particular configurations will vary. Configuration Label The configuration label located on the bottom of your notebook contains specific information regarding the options you’ve chosen for your notebook.
Page 122: Microprocessor
Microprocessor Intel® Core™ Processor i3, i5, or i7 processor (Refer to the system label to determine the specific model of your processor). Chipset Intel QM67 or HM65 Express Chipset (depending upon system configuration) Memory System Memory • DDR3-1333 MHz SDRAM dual-channel memory module. •...
Page 123: Audio
Audio • Realtek HDAudio codec ALC269 VB5 with 2-channel High Definition (HD) audio. • Headphones Stereo headphone/line-out jack, 3.5 mm, 1 V or less, minimum impedance 32 Ohms • Microphone Stereo microphone/line-in jack, 3.5 mm, 100 mV or less, minimum impedance 10K Ohms •...
Page 124: Device Ports
• Optional Bluetooth V3.0 device for wireless personal area network communication Trusted Platform Module The LIFEBOOK S751 has a Trusted Platform Module (TPM) installed for added system security. LIFEBOOK Security/Application Panel The Security/Application Panel contains five buttons, labeled [1], [2], [3], [4], and [Enter].
Page 125: Keyboard
On the Optional Port Replicator: • One 25-pin D-SUB connector for parallel input/output devices; Bi-directional, output only or ECP • One 15-pin D-SUB connector for VGA external monitor (see Display specifications) • One 9-pin D-SUB connector for RS-232C serial input/output devices •...
Page 126: Power
Power Batteries • Standard Lithium ion battery, rechargeable, 6-cell 10.8V, 5800 mAh, 63 Wh, or, • Optional Lithium ion battery, rechargeable, 6-cell, 11.1V, 5600 mAh, 63 Wh • Optional Flexible Bay battery: 6-cell Lithium ion battery, rechargeable, 10.8V, 3800 mAh, 41 Wh AC Adapter Autosensing 100-240V AC, supplying 19V DC, with a maximum current of 4.22 A (80 W) to the LIFEBOOK notebook, including an AC cable.
Page 127: Popular Accessories
Popular Accessories For ordering or for additional information on Fujitsu accessories, visit our our Website at www.shopfujitsu.com or call 1-800-FUJITSU. Pre-Installed Software Depending on your pre-installed operating system, your notebook comes with pre-installed software for playing audio and video files of various formats. In addition there is file transfer software, virus protection software and Power Management software.
Page 128 Adobe Acrobat Reader Adobe Acrobat Reader allows you to view, navigate, and print PDF files from across all of the major computing platforms. Norton Internet Security Your system is preinstalled with a free 60-day trial version of Norton Internet Security™. Internet Security is a suite of tools designed to protect your notebook from computer viruses, hackers, spyware, and spam.
Page 129 Microsoft Office 2010 suites to activate full-featured Office software on the PC. Fujitsu offers a PKC (Product Key Card) for Microsoft Office Home and Student 2010 and Microsoft Office Home and Business 2010 (32-bit). Simply enter your product key and you’re ready to go! Another option is to purchase a full Office 2010 suite from either your computer reseller or online from Microsoft.
Page 130: Glossary
Glossary AC Adapter Device that converts the AC voltage from an outlet to the DC voltage needed to power your notebook. Access point Wireless network device used to bridge wireless and wired network traffic. ACPI Advanced Configuration and Power Interface Active-Matrix Display A type of technology for making flat-panel displays which has a transistor or similar device for every pixel on the screen.
Page 131 Auto/Airline Adapter A device which converts the DC voltage from an automobile cigarette lighter or aircraft DC power outlet to the DC voltage needed to power your LIFEBOOK notebook. BIOS Basic Input-Output System. A program and set of default parameters stored in ROM which tests and operates your notebook when you turn it on until it loads your installed operating system from disk.
Page 132 CD-ROM Compact disk read only memory. A form of digital data storage that is read optically with a laser rather than a magnetic head. A typical CD-ROM contains about 600 MB of data and is not subject to heads crashing into the surface and destroying the data when there is a failure nor to wear from reading. Channel Range of narrow-band frequencies used by the WLAN device to transmit data.
Page 133 DHCP Dynamic Host Configuration Protocol. A protocol used to automatically acquire parameters required for the communication, such as IP address. The sender of IP address is called a DHCP server, and the receiver is called a DHCP client. DIMM Dual-in-line memory module. Disk A spinning platter of magnetic data storage media.
Page 134 Driver A computer program that converts application and operating system commands to external devices into the exact form required by a specific brand and model of device in order to produce the desired results from that particular equipment. DVMT Dynamic Video Memory Technology. A video memory architecture that increases the efficiency of the motherboard by using innovative memory utilization.
Page 135 Input/Output. Data entering and leaving your notebook in electronic form. I/O Port The connector and associated control circuits for data entering and leaving your notebook in electronic form. Intelligent Drive Electronics. A type of control interface for a hard drive which is inside the hard drive unit.
Page 136 IP Address An identifier for a computer or device on a TCP/IP network. Networks using the TCP/IP protocol route messages based on the IP address of the destination. The format of an IP address is a 32-bit numeric address written as four numbers separated by periods. Each number can be zero to 255. For example, 1.160.10.240 could be an IP address.
Page 137 Liquid Crystal Display. A type of display which makes images by controlling the orientation of crystals in a crystalline liquid. Lithium ion Battery A type of rechargeable battery which has a high power-time life for its size and is not subject to the memory effect as Nickel Cadmium batteries.
Page 138 Modem A contraction for MOdulator-DEModulator. The equipment which connects a computer or other data terminal to a communication line. Monaural A system using one channel to process sound from all sources. Maximum Transmission Unit The maximum data size that can be transferred at a time through the Internet or other networks. You can set a smaller MTU size to obtain successful communication, if you have difficulty transferring data due to the fact that the maximum size is too large.
Page 139 Open system authentication Null authentication method specified in the 802.11 standard that performs no authentication checks on a wireless client before allowing it to associate. Operating System A group of control programs that convert application commands, including driver programs, into the exact form required by a specific brand and model of microprocessor in order to produce the desired results from that particular equipment.
Page 140 POST Power On Self Test. A program which is part of the BIOS which checks the configuration and operating condition of your hardware whenever power is applied to your notebook. Status and error messages may be displayed before the operating system is loaded. If the self test detects failures that are so serious that operation can not continue, the operating system will not be loaded.
Page 141 Reset The act of reloading the operating system. A reset erases all information stored in RAM. Restart See Reset. Resume To proceed after interruption. In your notebook this refers to returning to active operation after having been in one of the suspension states. Read Only Memory.
Page 142 SSID Service Set Identifier, a 32-character unique identifier attached to the header of packets sent over a WLAN that acts as a password when a mobile device tries to connect to the BSS. The SSID differentiates one WLAN from another, so all access points and all devices attempting to connect to a specific WLAN must use the same SSID.
Page 143 TCP/IP Transmission Control Protocol/Internet Protocol. A standard Internet protocol that is most widely used. Thin Film Transistor – A technology for flat display panels which uses a thin film matrix of transistors to control each pixel of the display screen individually. Underwriters Laboratories –...
Page 144: Regulatory Information
Regulatory Information Notice Changes or modifications not expressly approved by Fujitsu could void this user’s authority to operate the equipment. FCC NOTICES Notice to Users of Radios and Television This equipment has been tested and found to comply with the limit for class B digital devices, pursuant to parts 15 of the FCC Rules.
Page 145 If trouble is experienced with this equipment, for repair or warranty information, please refer to the manual or contact Fujitsu America, Customer Service. If the equipment is causing harm to the telephone network, the telephone company may request that you disconnect the equipment until the problem is...
Page 146: Doc (Industry Canada) Notices
The equipment cannot be used on public coin service provided by the telephone company. Connection to party line service is subject to state tariffs. (Contact the state public utility commission, public service commission or corporation commission for information). If your home has specially wired alarm equipment connected to the telephone line, ensure the installation of this computer does not disable your alarm equipment.
Page 147 Repairs to telecommunication equipment should be made by a Canadian authorized maintenance facility. Any repairs or alterations not expressly approved by Fujitsu or any equipment failures may give the telecommunication company cause to request the user to disconnect the equipment from the telephone line.
Page 148 Les réparations de l’équipement de télécommunications doivent être effectuées par un service de maintenance agréé au Canada. Toute réparation ou modification, qui n’est pas expressément approuvée par Fujitsu, ou toute défaillance de l’équipement peut entraîner la compagnie de télécommunications à exiger que l’utilisateur déconnecte l’équipement de la ligne téléphonique.
Page 149: Appendix A: Wlan User's Guide
Appendix A: WLAN User’s Guide FCC Regulatory Information Please note the following regulatory information related to the optional wireless LAN device. Regulatory Notes and Statements Wireless LAN, Health and Authorization for use Radio frequency electromagnetic energy is emitted from Wireless LAN devices. The energy levels of these emissions, however, are far much less than the electromagnetic energy emissions from wireless devices such as mobile phones.
Page 150 interference caused by such unauthorized modification, substitution or attachment. The manufacturer and its authorized resellers or distributors will assume no liability for any damage or violation of government regulations arising from failure to comply with these guidelines. This device must not be co-located or operated in conjunction with any other antenna or transmitter. For IEEE 802.11a Wireless LAN: For operation within 5.15~5.25 GHz frequency range, it is restricted to indoor environments, and the antenna of this device must be integral.
Page 151: Export Restrictions
003 B / NMB 003 B. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesirable operation. Modifications not expressly authorized by Fujitsu America, Incorporated may invalidate the user's right to operate this equipment.
Page 152: Before Using The Optional Wireless Lan
Before Using the Optional Wireless LAN This manual describes the procedures required to properly set up and configure the optional integrated Wireless LAN Mini-PCI device (referred to as "WLAN device" in the rest of the manual). Before using the WLAN device, read this manual carefully to ensure it's correct operation. Keep this manual in a safe place for future reference.
Page 153: Wireless Lan Modes Using This Device
Wireless LAN Modes Using this Device Ad Hoc Mode (See Figure A-1) "Ad Hoc Mode" refers to a wireless network architecture where wireless network connectivity between multiple computers is established without a central wireless network device, typically known as Access Point(s). Connectivity is accomplished using only client devices in a peer-to- peer fashion.
Page 154 Access Point (Infrastructure) Mode (See Figure A-2) Infrastructure mode refers to a wireless network architecture in which devices communicate with wireless or wired network devices by communicating through an Access Point. In infrastructure mode, wireless devices can communicate with each other or with a wired network. Corporate wireless networks operate in infrastructure mode because they require access to the WLAN in order to access services, devices, and computers (e.g., file servers, printers, databases).
Page 155: Wireless Network Considerations
Wireless Network Considerations • The WLAN device supports IEEE802.11a (infrastructure mode only), IEEE802.11b, IEEE802.11g, and IEEE802.11n. • The WLAN device operates in the 2.4 GHz ISM band and the 5 GHz lower, middle, and upper UNII bands. • Microwave ovens may interfere with the operation of WLAN devices since they operate in the same 2.4 GHz frequency range as IEEE802.11b/g/n devices.
Page 156: Deactivation Using The Wireless On/Off Switch
Deactivation Using the Wireless On/Off Switch The WLAN device can be deactivated quickly and efficiently by toggling the Wireless On/Off Switch to the Off position. The Wireless On/Off switch has no effect on non-Wireless LAN models. Wireless device switch Figure 35. Wireless LAN On/Off Switch LAN/B IRELESS LUETOOTH...
Page 157: Configuring The Wireless Lan
Configuring the Wireless LAN The optional WLAN device can be configured to establish wireless network connectivity using the software that is built into Windows. Support for most industry standard security solutions is contained in this software. Pre-defined parameters will be required for this procedure. Please consult with your network administrator for these parameters: Configuring the WLAN Click the Start button, then select Control Panel.
Page 158: Troubleshooting The Wlan
Troubleshooting the WLAN Troubleshooting Causes and countermeasures for troubles you may encounter while using your wireless LAN are described in the following table. Problem Possible Cause Possible Solution Unavailable Incorrect network Ad hoc connection: verify that the network names (SSID’s) and network name (SSID) or network keys (WEP) of all computers to be connected have been...
Page 159 Problem Possible Cause Possible Solution Unavailable The computer to Check if the computer to be connected is turned ON. network be connected is connection turned off (continued) RF interference The use of identical or overlapping RF channels can cause interference from Access with the operation of the WLAN device.
Page 160: Wlan Specifications
WLAN Specifications Specifications Item Specification Type of network The Integrated Intel Centrino Advanced-N 6205 (802.11agn 2x2) and Atheros XSPAN 801.11bgn WLAN devices conform to IEEE 802.11a (infrastructure mode only), 802.11b/g, and 802.11n, Wi-Fi based*. Transfer rate (Automatic switching) IEEE802.11 a and g: 54 Mbps maximum data rate; IEEE802.11n: 300 Mbps maximum data rate •...
Page 161 * “Wi-Fi based” indicates that the interconnectivity test of the organization which guarantees the interconnectivity of wireless LAN (Wi-Fi Alliance) has been passed. ** The communication ranges shown above will increase or decrease depending on factors such as number of walls, reflective material, or interference from external RF sources.
Page 162: Using The Bluetooth Device
Using the Bluetooth Device The Integrated Bluetooth module is an optional device available for Fujitsu mobile computers. What is Bluetooth? Bluetooth technology is designed as a short-range wireless link between mobile devices, such as laptop computers, phones, printers, and cameras. Bluetooth technology is used to create Personal Area Networks (PANs) between devices in short-range of each other.
Page 163 Users are not authorized to modify this product. Any modifications invalidate the warranty. This equipment may not be modified, altered, or changed in any way without signed written permission from Fujitsu. Unauthorized modification will void the equipment authorization from the FCC and Industry Canada and the warranty.
Page 164: Appendix B: Fingerprint Sensor Device
Appendix B: Fingerprint Sensor Device Introducing the Fingerprint Sensor Device Your system may have an optional fingerprint sensor device below the Touchpad, between the left and right buttons. This also serves as a scroll button. Figure 36. Fingerprint sensor LTHOUGH THE SYSTEM MAY HAVE A FINGERPRINT SENSOR IN PLACE OF A SCROLL BUTTON FINGERPRINT SENSOR CAN BE USED FOR SCROLLING IMPLY MOVE YOUR FINGERPRINT OVER THE SENSOR THE SAME AS YOU WOULD USE A SCROLL BUTTON...
Page 165: Getting Started
With a fingerprint sensor, you can avoid having to enter a username and password every time you want to: • Log onto Windows • Resume from sleep mode • Cancel a password-protected screen saver • Log into homepages that require a username and password After you have “enrolled”...
Page 166: Installing Omnipass
Installing OmniPass If OmniPass has already been installed on your system, skip this section and go directly to “User Enrollment” on page 163. You can determine whether OmniPass has already been installed by checking to see if the following are present: •...
Page 167 Once OmniPass has completed installation you will be prompted to restart you system. Once your system has rebooted you will be able to use OmniPass. If you choose not to restart immediately after installation, OmniPass will not be available for use until the next reboot. The installation program automatically places an icon (Softex OmniPass) in the Windows Control Panel as well as a golden key shaped icon in the taskbar.
Page 168: User Enrollment
To remove the OmniPass application from your system: Click Start on the Windows taskbar. Select Settings, and then Control Panel. Double-click Add/Remove Programs. Select OmniPass, and then click Change/Remove. Follow the directions to uninstall the OmniPass application. Once OmniPass has finished uninstalling, reboot your system when prompted. User Enrollment Before you can use any OmniPass features you must first enroll a user into OmniPass.
Page 169 HE ENROLLMENT PROCEDURE ASSUMES YOU HAVE NO HARDWARE AUTHENTICATION DEVICES OR ALTERNATE STORAGE LOCATIONS THAT YOU WISH TO INTEGRATE WITH F YOU DESIRE SUCH FUNCTIONALITY CONSULT THE APPROPRIATE SECTIONS OF THIS DOCUMENT Basic Enrollment The Enrollment Wizard will guide you through the process of enrolling a user. Unless you specified otherwise, after OmniPass installation the Enrollment Wizard will launch on Windows login.
Page 170 During initial user enrollment, you will be prompted to select the finger you wish to enroll. Fingers that have already been enrolled will be marked by a green check. The finger you select to enroll at this time will be marked by a red arrow.
Page 171: Using Omnipass
Using OmniPass You are now ready to begin using OmniPass. Used regularly, OmniPass will streamline your authentications. Password Replacement You will often use the password replacement function. When you go to a restricted access website (e.g., your bank, your web-based email, online auction or payment sites), you are always prompted to enter your login credentials.
Page 172 Go to a site that requires a login (username and password), but do not log in yet. At the site login prompt, enter your username and password in the prompted fields, but do not enter the site (do not hit [Enter], [Submit], [OK], or Login).
Page 173 If you uncheck both boxes in Settings for this Password Site, OmniPass will prompt you for your master password or fingerprint authentication device. Once you have authenticated with OmniPass your credentials will be filled in to the site login prompt, but you will have to click the website [OK], [Submit], or [Login] button to gain access to the site.
Page 174 Password Management OmniPass provides an interface that lets you manage your passwords. To access this GUI, double-click the OmniPass key in the system tray. Click Vault Management; you will be prompted to authenticate. Once you gain access to Vault Management, click Manage Passwords under Vault Settings. You will see the Manage Passwords interface, with a list of friendly names.
Page 175 To delete an identity, highlight the identity you want to delete and click [Delete Identity]. Click [Apply] HEN YOU DELETE AN IDENTITY ALL OF ITS ASSOCIATED REMEMBERED SITES AND PASSWORD PROTECTED DIALOGS ARE LOST To set the default identity, highlight the identity you want as default and click [Set as Default]; click [Apply] to ensure the settings are saved.
Page 176: Configuring Omnipass
Configuring OmniPass This section gives an overview of both the Export/Import function and the OmniPass Control Center. Exporting and Importing Users OU CANNOT IMPORT A USER INTO ASS IF THERE ALREADY IS A USER WITH THE SAME NAME ENROLLED IN Using OmniPass Control Center, you can export and import users in and out of OmniPass.
Page 177: Omnipass Control Center
Importing an OmniPass User Profile To import an OmniPass user open the OmniPass Control Center, and click Import/Export User under Manage Users. Click Imports a new user into OmniPass and then select OmniPass Import/Export File (*.opi) and click Next. OmniPass will then prompt you to browse for the file you had previously exported (.opi file).
Page 178 • Click the Start button; select the Programs group; select the Softex program group; and click the OmniPass Control Center selection. • Open the Windows Control Panel (accessible via Start button --> Settings --> Control Panel) and double-click the Softex OmniPass icon. User Management The User Management tab has two major interfaces: Add/Remove User and Import/Export User.
Page 179: Troubleshooting
System Settings The OmniPass Startup Options interface can be found in the System Settings tab. With these options you can specify how your OmniPass Logon is tied to your Windows Logon. The first option, Automatically log on to OmniPass as the current user, will do just as it says; during Windows login, you will be logged on to OmniPass using your Windows login credentials.
Page 180 Click Start, Control Panel, Administrative Tools, and Local Security Settings. Expand Local Policies, expand Security Options, and double-click Accounts: Limit local account use of blank passwords to console login only. This setting should be set to Disabled. Dialog appears after OmniPass authentication during Windows Logon After installing OmniPass on your system, you can choose to logon to Windows using OmniPass.
Page 181: Appendix B: Using Intel® Wireless Display
Appendix B: Using Intel® Wireless Display Using the Wireless Display technology Intel® Wireless Display (WiDi) is a new technology that is available as an option on selected Fujitsu LIFEBOOK computers. If you have Intel WiDi on your system, please read these instructions and information regarding its use.
Page 182: Starting The Widi Application
• F YOU PURCHASED A SYSTEM WITH AN NTEL WIRELESS AND OPTIONAL NTEL I TECHNOLOGY I APPLICATION MAY OR MAY NOT BE PRE INSTALLED DEPENDING UPOON YOUR SYSTEM CONFIGURATION YSTEMS WITH NTEL I PRE INSTALLED WILL HAVE A I ICON LOCATED ON THEIR DESKTOP F THE ICON IS NOT PRESENT NTEL...
Page 183: Index
Index Bluetooth Built-in Speakers About This Guide adapter CapsLock plug adapters Click Me! Application Panel Clicking Auto/Airline Adapter Cold-swapping Configuration Label Configuring Battery Controls and Connectors alarm Conventions Used in the Guide care Cursor cold-swapping Cursor Keys conserving power dead faulty DC Output Cable increasing life...
Page 184 Modular Multi-Format DVD Writer LifeBook Security Application Panel removing buttons Fujitsu Contact Information deactivating Fujitsu Driver Update utility deactivating and activating Fujitsu LifeBook launching applications storing operating traveling passwords uninstalling...
Page 185 Media Player Parallel Port care PC Card Control Panel slot loading Pointing Device removing See Touchpad Software Port Replicator using attaching Memory connector capacity detaching compartment problems installing Power problems AC adapter removing Auto/Airline adapter upgrade module failure Memory Stick indicator installing management...
Page 186 ScrLk Volume control SD Card installing removing Warranty SDRAM WiDi Secure Digital Card Windows keys removing Application key Security Panel Start keys Sleep Mode Wireless Display Specifications Wireless LAN Audio Before Using the Wireless LAN Chipset configuring Dimensions and Weight connection to the network Environmental Requirements Specifications...
Page 187 Guide d’utilisation Découvrez comment utiliser votre ordinateur portable Fujitsu LIFEBOOK S751...
Page 188: Informations Sur Les Droits D'auteurs Et Les Marques Commerciales
La société Fujitsu America Incorporated a fait tous les efforts possibles pour vérifier l’exactitude des informations figurant dans ce document et s’assurer qu’il n’y manque rien. Cependant, puisque nos produits font continuellement l’objet d’améliorations, nous ne pouvons garantir l’exactitude de tout le contenu de ce document.
Page 189: Qui Selon L 'État De Californie Problèmes De Reproduction
© Copyright 2011 Fujitsu America, Incorporated. Tous droits réservés. Aucune partie de cette publication ne peut être copiée, reproduite ou traduite sans le consentement préalable de Fujitsu. Aucune partie de cette publication ne peut être enregistrée ou transmise électroniquement sans le consentement écrit de Fujitsu.
Page 190: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES Pour fonctionner, cet appareil nécessite un adaptateur secteur. Utilisez uniquement un adaptateur de classe 2 pour équipement informatique, homologué UL, avec une sortie nominale de 19 V c.c. et une intensité minimale de 4,22 A (80 W). Polarité...
Page 191: Recyclage De La Batterie
* Pour commander une nouvelle batterie compatible avec votre ordinateur portable Fujitsu, visitez le site www.shopfujitsu.com si vous résidez aux États-Unis ou www.fujitsu.ca/products/notebooks si vous résidez au Canada. ** La RBRC est une organisation indépendante dont Fujitsu finance une partie des activités de recyclage ; la RBRC n’est en aucune façon affiliée à Fujitsu.
Page 192 Conventions utilisées dans ce guide ......8 Coordonnées pour contacter Fujitsu......9 Chapitre 1 Présentation de votre ordinateur LIFEBOOK...
Page 193 Voyant de charge de batterie ........24 Voyants de charge des batteries .
Page 194 Installation de Click Me! ........52 Utilitaire de mise à jour des pilotes Fujitsu Driver Update ... . 53 Gestion de l’alimentation .
Page 195 Chapitre 3 Options installables par l’utilisateur Batterie au lithium ..........58 Procédure de recharge des batteries .
Page 196 Prise de micro ..........81 Port vidéo externe .
Page 197 Chapitre 5 Entretien Entretien de votre ordinateur portable LIFEBOOK....114 Nettoyage de votre ordinateur portable LIFEBOOK ....116 Nettoyage du filtre anti-poussière.
Page 198 Glossaire Glossaire........... . . 134 Renseignements sur la réglementation .
Page 199 Annexe B : Capteur d’empreintes digitales Présentation du capteur d’empreintes digitales ..... 168 Première mise en marche ........170 Installation d’OmniPass .
Page 200: À Propos De Ce Guide
Le texte contient plusieurs renvois vers des pages contenant des informations supplémentaires sur un sujet quelconque. Exemple : (« Voir Procédure d’installation en page 43 »). Les éléments des menus à l’écran sont indiqués en caractères gras. Exemple : « Cliquez sur Menu Fujitsu, puis faites votre sélection. »...
Page 201: Utilisation
LES AVERTISSEMENTS Coordonnées pour contacter Fujitsu Service et assistance Plusieurs façons s’offrent à vous pour contacter l’équipe de service et assistance de Fujitsu : • Appel sans frais : 1-800-8Fujitsu (1-800-838-5487) • Site Internet : http://www.computers.us.fujitsu.com/support Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé...
Page 202: Garantie Limitée
VOUS DEVEZ AVOIR UNE CONNEXION NTERNET ACTIVE Garantie limitée Votre ordinateur portable LIFEBOOK est accompagné d’une garantie limitée internationale de Fujitsu. Pour connaître les conditions générales et la durée de votre garantie limitée, consultez la pochette de service livrée avec votre ordinateur.
Page 203: Chapitre 1 Présentation De Votre Ordinateur Lifebook
Cette section décrit les composants de l’ordinateur portable LIFEBOOK S751 de Fujitsu. Nous vous suggérons de la lire avant de commencer à utiliser l’ordinateur, même si vous avez déjà utilisé des ordinateurs de ce type. Figure 1. Ordinateur portable Fujitsu LIFEBOOK S751...
Page 204: Emplacement Des Commandes Et Des Connecteurs
Emplacement des commandes et des connecteurs Microphone intégré Caméra Web intégrée Voyant de caméra Web Microphone intégré Écran Tableau de voyants d’état Tableau de sécurité et d’applications LIFEBOOK Bouton d’alimentation/ veille/reprise Haut-parleurs stéréo Pavé tactile TouchPad Clavier Fente pour carte MemoryStick/SD Tableau de voyants d’état Commutateur Marche/Arrêt Prise de micro...
Page 205: Composants Supérieurs
Composants supérieurs Voici une courte description des composants se trouvant sur le dessus de votre ordinateur LIFEBOOK. Caméra Web intégrée La caméra web de 1,3 mégapixels intégrée vous permet de transmettre sur Internet des photos ou des enregistrements vidéo de vous-même. Pour de plus amples informations concernant l’utilisation de la caméra web, consultez la documentation accompagnant l’application CyberLink YouCam.
Page 206: Haut-Parleurs Stéréo
Haut-parleurs stéréo Les deux haut-parleurs intégrés permettent une écoute en stéréophonie. Clavier Clavier complet avec plusieurs touches spéciales Windows. Voir « Clavier » en page 25. Prise de micro Permet de connecter un microphone stéréo externe. Prise d’écouteurs Cette prise vous permet de brancher des écouteurs stéréo pour écouter des fichiers audio. Commutateur Marche/Arrêt du dispositif sans fil Ce commutateur permet de mettre sous et hors tension les dispositifs de réseau local sans fil et Bluetooth en option.
Page 207: Composants Sur Le Côté Gauche De L'ordinateur
Bouton d’éjection Fente pour carte Fente pour dispositif antivol de carte ExpressCard ExpressCard Port vidéo externe Fente pour carte Smart Card Port USB 3.0 Prise de port d’affichage Port mixte e-SATA/USB 2.0 Figure 3. Côté gauche de l’ordinateur LIFEBOOK Composants sur le côté gauche de l’ordinateur Voici une courte description des composants se trouvant sur le côté...
Page 208 Port USB 3.0 (Sur certaines configurations, le port USB 3.0 est remplacé par un port USB 2.0. Le port USB 3.0 se différencie d’un port USB 2.0 par la couleur de la patte centrale du port. La patte d’un port USB 3.0 est bleue, alors que celle d’un port USB 2.0 est noire.) Le port USB 3.0 vous permet de connecter des périphériques USB.
Page 209: Composants Sur Le Côté Droit De L'ordinateur
Prise de modem (RJ11) en option Compartiment multifonction Ports USB 2.0* Prise d’alimentation c.c. Bouton d’éjection Loquet de dégagement du Ouverture d’urgence du plateau compartiment multifonction * Le port USB 2.0 du bas est également un port USB avec fonction de charge en tout temps. Figure 4.
Page 210: Bouton D'éjection
Compartiment multifonction (baie modulaire) Le compartiment multifonction peut accueillir l’un des périphériques suivants. Voir « Périphériques pour le compartiment multifonction » en page 32. • Graveur de DVD multiformat double couche • Batterie au lithium modulaire • Disque dur secondaire modulaire •...
Page 211: Composants De La Face Arrière
Prise de réseau local Gigabit (RJ-45) Grille de ventilation Figure 5. Face arrière de l’ordinateur portable LIFEBOOK Composants de la face arrière Voici une courte description des composants se trouvant à l’arrière de votre ordinateur LIFEBOOK. Prise de réseau local Gigabit (RJ-45) Cette prise est utilisée pour une connexion Gigabit Ethernet (10Base-T/100Base-Tx/1000Base-T) interne.
Page 212: Composants Sous L'ordinateur
Grilles de Module de mémoire ventilation (divers emplacements) Duplicateur de ports pour duplicateur de ports Verrou du compartiment Verrou du de la batterie compartiment de la batterie Couvercle du filtre anti-poussière Compartiment de batterie au lithium Figure 6. Dessous de l’ordinateur portable LIFEBOOK Composants sous l’ordinateur Voici une courte description des composants se trouvant sous votre ordinateur LIFEBOOK.
Page 213: Verrous Du Compartiment De La Batterie
Connecteur pour duplicateur de ports Ce connecteur permet de brancher le duplicateur de ports en option sur votre ordinateur portable. Verrous du compartiment de la batterie Ces verrous doivent être actionnés en même temps pour retirer la batterie au lithium. Voir «...
Page 214: Tableau De Voyants D'état
Verr num Sécurité Verr défil Verr maj Optique/ Disque dur Voyant de Alimentation batterie 1 Voyant de Voyant de charge batterie 2 de batterie Figure 7. Tableau de voyants d’état Tableau de voyants d’état Le tableau de voyants d’état contient des symboles correspondant à divers composants de votre ordinateur. Ces symboles vous renseignent sur le fonctionnement des composants correspondants.
Page 215: Voyant D'accès Au Disque Dur/Lecteur Optique
Voyant d’accès au disque dur/lecteur optique Le voyant vert d’accès au disque dur révèle si le disque dur interne est en cours d’utilisation. Remarque : Le clignotement est normal. Voyant Verr num Le voyant Verr num indique que le clavier intégré est en mode pavé numérique à dix touches. Voyant Verr maj Le voyant Verr maj indique que le clavier est verrouillé...
Page 216: Voyant De Charge De Batterie
Voyant de charge de batterie Indique l’état de charge de la ou des batteries. • Orange continu : La batterie système est en cours de charge. • Vert continu : La batterie système est entièrement chargée. • Orange clignotant : Le système attend de pouvoir charger la batterie (la batterie est en-dehors des températures de fonctionnement).
Page 217: Clavier
Figure 8. Clavier Utilisation du clavier Votre ordinateur portable Fujitsu LIFEBOOK est doté d’un clavier à 84 touches. Ce clavier exécute toutes les fonctions d’un clavier à 101 touches, y compris les touches Windows et diverses touches de fonction spéciales. Cette section décrit les touches suivantes.
Page 218: Pavé Numérique
• Touches de fonction : Les touches [F1] à [F12] s’utilisent avec la touche [Fn] pour exécuter des actions spéciales, selon le programme en cours d’utilisation. • Touches Windows : Ces touches fonctionnent de concert avec votre système d’exploitation Windows et produisent le même résultat que si vous cliquiez sur le menu Démarrer à l’écran ou avec le bouton droit de votre pointeur.
Page 219 • [Fn+F3] : Maintenez [Fn] enfoncée et appuyez sur [F3] pour activer ou désactiver la fonction Silence. • [Fn+F4] : Maintenez [Fn] enfoncée et appuyez sur [F4] pour activer ou désactiver le pavé tactile Touchpad. Veuillez prendre note que la combinaison de touches [Fn+F4] fonctionne uniquement lorsque le paramètre Manual Setting (Configuration manuelle) est sélectionné...
Page 220: Pavé Tactile Touchpad
Bouton droit Figure 9. Pavé tactile Touchpad Le pavé tactile Touchpad est intégré à votre ordinateur portable Fujitsu LIFEBOOK : il permet de contrôler le curseur pour sélectionner des éléments. Le Touchpad comprend une commande de curseur, un bouton gauche et un bouton droit, ainsi qu’un capteur d’empreinte digitale/défilement.
Page 221: Cliquer
• ’ « P OUR EN SAVOIR PLUS SUR LE CAPTEUR D EMPREINTES DIGITALES CONSULTEZ RÉSENTATION DU CAPTEUR ’ » 168. EMPREINTES DIGITALES EN PAGE • LIFEBOOK ( NE SOURIS EXTERNE PEUT ÊTRE CONNECTÉE AUX PORTS DE VOTRE ORDINATEUR OU SUR LE DUPLICATEUR DE PORTS DISPONIBLE EN OPTION LAQUELLE PEUT ENSUITE ÊTRE UTILISÉE SIMULTANÉMENT AVEC LE PAVÉ...
Page 222: Glisser
Glisser Glisser signifie enfoncer le bouton gauche, sans le relâcher, en déplaçant le curseur. Pour faire glisser un élément, placez d’abord le curseur sur cet élément. Ensuite, enfoncez et tenez le bouton gauche tout en déplaçant l’élément à son nouvel emplacement, puis relâchez. Vous pouvez également glisser un élément avec le pavé...
Page 223: Réglage Du Volume
Réglage du volume Votre ordinateur LIFEBOOK Fujitsu est doté de plusieurs commandes de volume fonctionnant en interaction. ES APPLICATIONS POUVANT REPRODUIRE DES FICHIERS AUDIO PROPOSENT ÉGALEMENT LEUR ). S PROPRE COMMANDE DE VOLUME COMMANDE LOGICIELLE I VOUS INSTALLEZ UN PÉRIPHÉRIQUE ’...
Page 224: Périphériques Pour Le Compartiment Multifonction
Loquet de dégagement du Compartiment multifonction compartiment multifonction Figure 10. Compartiment multifonction (baie modulaire) Périphériques pour le compartiment multifonction Votre ordinateur portable est doté d’un compartiment multifonction qui peut accueillir plusieurs périphériques. L’un des périphériques indiqués ci-dessous sera installé dans le compartiment multifonction. •...
Page 225: Retrait/Installation D'un Périphérique De/Dans Le Compartiment Multifonction
• ’ E COMPARTIMENT MULTIFONCTION NE DOIT JAMAIS ÊTRE VIDE LORSQUE L ORDINATEUR EST EN MARCHE I VOUS LA LAISSEZ VIDE DE LA POUSSIÈRE ET DES CORPS ÉTRANGERS PEUVENT ’ ’ INFILTRER DANS L ORDINATEUR • AITES ATTENTION LORSQUE VOUS ALIGNEZ ET ENFONCEZ UN PÉRIPHÉRIQUE DANS LA BAIE I VOUS ’...
Page 226 Votre ordinateur LIFEBOOK détectera automatiquement le nouveau périphérique et l’activera lors du démarrage du système. Une lettre de désignation du périphérique sera attribuée et visible dans le Poste de travail et l’Explorateur Windows. Remplacement sous tension Pour remplacer un périphérique à chaud, employez l’utilitaire « Déconnecter ou éjecter un périphérique en toute sécurité...
Page 227: Tableau De Sécurité Et D'applications Lifebook
Enter Bouton 1/ Bouton 3/ Bouton Entrée Bouton Soutien Gestionnaire d’affichage Bouton 2/ Bouton 4/ Utilitaire Économiseur Verrouillage de l’écran d’énergie Figure 11. Tableau de sécurité et d’applications LIFEBOOK Tableau de sécurité et d’applications LIFEBOOK Fonction unique aux portables LIFEBOOK, le tableau de sécurité et d’applications vous permet de protéger l’ordinateur contre une utilisation non autorisée.
Page 228: Mots De Passe
Mots de passe Des mots de passe d’utilisateur et de superviseur peuvent être définis sur l’ordinateur. Afin de faciliter la gestion des systèmes, le mot de passe de superviseur est habituellement le même sur tous les portables LIFEBOOK d’un groupe de travail, d’un bureau ou d’une entreprise. Toutefois, les portables LIFEBOOK individuels utilisés dans un environnement de groupe ne devraient pas utiliser un mot de passe commun.
Page 229: Définition Du Mot De Passe De Superviseur
Allez au menu Démarrer. Sélectionnez Tous les programmes. Sélectionnez Accessoires, puis [Exécuter]. Entrez : C:\Program Files\Fujitsu\Security Panel Application\Supervisor\FJSECS.EXE, puis appuyez sur [Entrée]. Suivez les instructions affichées à l’écran pour définir le mot de passe de superviseur. Définition du mot de passe d’utilisateur Allez au menu Démarrer.
Page 230: Lorsque Le Système Est En Mode Sommeil
Lorsque le système est en mode sommeil Appuyez sur le bouton d’alimentation/veille/reprise. Lorsque l’indicateur de sécurité clignote, entrez le mot de passe, puis appuyez sur le bouton [Entrée]. Le portable devrait reprendre son fonctionnement normal. Entrée d’un mot de passe incorrect Après trois échecs successifs de saisie d’un mot de passe de superviseur ou d’utilisateur, le système émet des bips pendant environ une minute.
Page 231: Désinstallation De L'application Tableau De Sécurité
• É ’ TEIGNEZ TOUJOURS VOTRE ORDINATEUR AVANT DE LE TRANSPORTER ET OU DE L EMBALLER ’ PRÈS AVOIR ÉTEINT LE SYSTÈME ATTENDEZ QUE LE PANNEAU DE VOYANTS D ÉTAT INDIQUE ’ ’ ’ BIEN LE STATUT HORS TENSION EST À DIRE QU AUCUN VOYANT N EST ALLUMÉ...
Page 232: Utilisateur
Suppression de l’application Tableau de sécurité avec des mots de passe encore actifs L’utilisation de cette fonction ne permettra aucune modification du mot de passe. Selon la configuration de votre système d’exploitation, les procédures peuvent être légèrement différentes, comme décrit ci-dessous : ’...
Page 233: Lancement D'applications Avec Le Tableau De Sécurité Et D'applications
« Définition des mots de passe » en page 36. Si vous oubliez les deux mots de passe, communiquez avec le service à la clientèle et de soutien de Fujitsu America au 1-800-8FUJITSU (1-800-838-5487). La société Fujitsu America exige des frais de service pour le déverrouillage d’un PC Tablette protégé...
Page 234 Fujitsu. Bouton 2 / ECO Ce bouton vous permet d’accéder à l’utilitaire Économiseur d’énergie. Bouton 3 / Ce bouton ouvre le gestionnaire d’affichage Fujitsu, qui vous Présentation permet d’alterner entre les différents paramètres d’affichage de votre ordinateur. Bouton 4 / Ce bouton permet de verrouiller automatiquement votre ordinateur.
Page 235: Activation Et Désactivation Du Tableau D'applications Du Lifebook
Activation et désactivation du tableau d’applications du LIFEBOOK Pour désactiver le tableau d’applications LIFEBOOK, exécutez les opérations simples ci-dessous : Cliquez sur Démarrer. Cliquez sur Tous les programmes. puis sur Tableau d’applications LIFEBOOK. Cliquez alors sur Arrêter le tableau d’applications. Pour le réactivez, exécutez la même procédure, sauf qu’à...
Page 236: Chapitre 2 Première Mise En Marche De Votre Ordinateur Portable Lifebook
LIFEBOOK Prise d’alimentation c.c. Adaptateur secteur Figure 12. Connexion de l’adaptateur secteur Sources d’alimentation Votre ordinateur portable LIFEBOOK Fujitsu peut utiliser trois sources d’alimentation différentes : une batterie au lithium principale, un adaptateur secteur et un adaptateur auto/avion.
Page 237: Connexion Des Adaptateurs D'alimentation
Connexion des adaptateurs d’alimentation L’adaptateur secteur et l’adaptateur auto/avion disponible en option permettent tous deux de faire fonctionner votre ordinateur portable et de charger les batteries. Connexion de l’adaptateur secteur Branchez le câble de sortie c.c. dans la prise d’alimentation c.c. de votre ordinateur LIFEBOOK. Branchez l’adaptateur secteur sur une prise électrique secteur (c.a.).
Page 238: Écran
Figure 13. Ouverture de l’écran Écran Votre ordinateur portable LIFEBOOK Fujitsu comporte un écran à rétro-éclairage permettant une lecture facile dans les environnements à forte luminosité. Cet écran offre également une excellente résolution grâce à une technologie de matrice active.
Page 239: Réglage De La Luminosité De L'écran
Réglage de la luminosité de l’écran Lorsque vous avez allumé votre ordinateur portable LIFEBOOK, vous pouvez régler la luminosité de l’écran à un niveau plus confortable. Il y a trois façons d’ajuster la luminosité : en utilisant le clavier, les Options d’alimentation ou le Centre de mobilité Windows. Utilisation du clavier Lorsque vous réglez la luminosité...
Page 240: Démarrage De Votre Ordinateur Portable Lifebook
Démarrage de votre ordinateur portable LIFEBOOK Mise sous tension Bouton d’alimentation/veille/reprise Lorsque votre ordinateur portable est éteint, le bouton d’alimentation/veille/reprise permet de l’allumer. Pour allumer votre ordinateur portable LIFEBOOK, vous devez avoir connecté votre adaptateur secteur ou disposer d’une batterie au lithium chargée. ’...
Page 241: Procédure D'amorçage
BIOS. Chaque fois que vous démarrez ou redémarrez votre ordinateur, il exécute une procédure d’amorçage et l’écran affiche le logo Fujitsu jusqu’à ce que le système d’exploitation soit chargé. Cette procédure comporte diverses opérations dont un auto-test de mise sous tension.
Page 242: Accès À L'utilitaire De Configuration Du Bios
Pour ouvrir l’utilitaire de configuration du BIOS, exécutez les opérations suivantes: Allumez ou redémarrez votre ordinateur portable LIFEBOOK. Pour accéder à l’utilitaire, appuyez sur la touche [F2] lorsque le logo Fujitsu apparaît à l’écran. Le menu principal de l’utilitaire de configuration du BIOS s’affichera avec les paramètres courants.
Page 243: Démarrage Du Système
La première fois que vous allumez votre ordinateur portable LIFEBOOK, l’écran affiche le logo Fujitsu. Si vous n’intervenez pas, l’ordinateur charge le système d’exploitation et lance la procédure d’ouverture Windows.
Page 244: Installation De Click Me
Plusieurs autres fenêtres s’afficheront, vous demandant de saisir un nom et une description pour votre ordinateur, ainsi qu’un mot de passe d’administrateur et un nom de domaine. Lisez attentivement les instructions s’affichant à l’écran et remplissez les espaces à mesure que le ClickMe! système vous le demande.
Page 245: Enregistrement De Votre Lifebook Chez Fujitsu
Utilitaire de mise à jour des pilotes Fujitsu Driver Update Votre système dispose d’un outil pratique appelé Utilitaire de Mise à jour des pilotes Fujitsu (FDU ou Fujitsu Driver Update). Avec FDU, vous pouvez choisir d’aller automatiquement ou manuellement sur le site de Fujitsu pour obtenir les mises à...
Page 246: Gestion De L'alimentation
Gestion de l’alimentation Votre ordinateur portable possède plusieurs dispositifs permettant d’économiser l’énergie de la batterie. Certains de ces dispositifs fonctionnent automatiquement et ne requièrent aucune intervention, notamment en ce qui concerne le modem interne. Cependant, d’autres dépendent de paramètres que vous pouvez configurer en fonction de vos conditions d’utilisation, notamment en ce qui concerne la luminosité...
Page 247: Mode Sommeil
Mode sommeil Lorsque le mode sommeil est activé, Windows conserve le contenu de votre mémoire de système durant la période d’inactivité en maintenant l’alimentation de certains composants critiques. Ce mode éteint l’unité centrale, l’écran, le disque dur et tous les autres composants internes sauf ceux qui sont nécessaires pour conserver la mémoire du système et permettre son redémarrage.
Page 248: Fonction De Veille Prolongée
Fonction de veille prolongée Le mode veille prolongée enregistre le contenu de la mémoire du système sur le disque dur, puis éteint l’ordinateur. Cette fonction peut être activée et désactivée. Activation et désactivation de la fonction de veille prolongée Dans la configuration par défaut, cette fonction n’est pas activée. Pour activer ou désactiver la fonction de veille prolongée, exécutez les opérations suivantes : Dans le menu Démarrer, sélectionnez Panneau de configuration.
Page 249: Mise Hors Tension
Mise hors tension Avant de mettre l’ordinateur hors tension, assurez-vous que le voyant d’accès au disque dur/lecteur optique est éteint. Si vous arrêtez l’ordinateur alors qu’un disque est en cours d’utilisation, vous risquez de perdre des données. Pour vous assurer que l’ordinateur s’arrête sans erreur, utilisez la procédure d’arrêt Windows. ’...
Page 250: Chapitre 3 Options Installables Par L'utilisateur
Chapitre 3 Options installables par l’utilisateur Batterie au lithium Votre ordinateur portable LIFEBOOK possède une batterie au lithium qui en permet le fonctionnement lorsque vous n’avez pas accès à une source d’alimentation externe. Cette batterie est robuste et durable, mais elle ne doit pas être exposée à des températures extrêmes, à des tensions élevées, à des produits chimiques ou à...
Page 251: Procédure De Recharge Des Batteries
• L’ ’ AUTONOMIE RÉELLE DE LA BATTERIE PEUT VARIER SELON LA LUMINOSITÉ DE L ÉCRAN SELON LES ’ APPLICATIONS LES FONCTIONS ET LES PARAMÈTRES DE GESTION DE L ALIMENTATION QUE VOUS UTILISEZ ’ ’ SELON L ÉTAT DE LA BATTERIE ET SELON D AUTRES PRÉFÉRENCES QUE VOUS POUVEZ CONFIGURER L’...
Page 252: Batterie Faible
Batterie faible Lorsque la batterie est faible, le système affiche un avis de batterie faible. Si vous ne prêtez pas attention à cet avis de batterie faible, la batterie continuera à se décharger jusqu’à ce qu’elle ne puisse plus faire fonctionner le système.
Page 253: Remplacement De La Pile
Remplacement de la pile Si vous achetez une batterie supplémentaire de rechange, vous pourrez remplacer la batterie principale si elle vient à se décharger complètement. Deux méthodes s’offrent à vous pour remplacer votre batterie: le remplacement hors tension et le remplacement sous tension. Remplacement hors tension Pour remplacer la batterie alors que le système est hors tension, exécutez les opérations suivantes: Trouvez une batterie chargée, prête à...
Page 254 Remplacement sous tension Pour remplacer la batterie alors que le système est sous tension, exécutez les opérations suivantes: ’ ’ VANT D ENLEVER LA BATTERIE ASSUREZ VOUS QUE L ADAPTATEUR SECTEUR EST BIEN CONNECTÉ L’ ’ ORDINATEUR NE DISPOSE D AUCUNE BATTERIE TEMPORAIRE POUR FAIRE FONCTIONNER LE SYSTÈME ’...
Page 255: Lecteur Optique
Plateau du lecteur multimédia Touche d’éjection du lecteur multimédia Ouverture d’urgence du plateau Figure 15. Lecteur optique Lecteur optique Si la configuration de votre ordinateur comprend un graveur de DVD Multi-Format, ce lecteur s’appellera un « lecteur optique ». Le graveur de DVD Multi-Format permet d’utiliser une grand variété de média. Les disques DVD-R et DVD-RW ont une capacité...
Page 256: Logiciels Du Lecteur Multimédia
DÉMARRER LE LECTEUR À PARTIR DU BUREAU CAR L ORDINATEUR PORTABLE NE RECONNAÎTRA PAS AUTOMATIQUEMENT QUE LE DISQUE A ÉTÉ CHARGÉ • ’ ISITEZ RÉGULIÈREMENT LE SITE EB DE UJITSU À L ADRESSE US FUJITSU COMPUTERS POUR OBTENIR LES MISES À JOUR DE PILOTES LES PLUS RÉCENTES...
Page 257: Lecteur De Dvd
• DVD LIFEBOOK OUS LES LECTEURS DE SONT COMPATIBLES AVEC LES TITRES DE DONT LE NUMÉRO DE RÉGION EST CORRESPONDANT AU MARCHÉ NORD AMÉRICAIN E NUMÉRO DE RÉGION EST UN CODE DE RESTRICTION RÉGIONAL DÉFINI PAR LE FORUM DES QUI AGIT SELON LES EXIGENCES OLLYWOOD IFFÉRENTS CODES RÉGIONAUX SONT ENREGISTRÉS SUR LES TITRES DE VIDÉO...
Page 258: Retrait D'un Disque
Retrait d’un disque Appuyez et relâchez la touche d’éjection située à l’avant du lecteur optique. Le lecteur s’arrêtera et le plateau sortira légèrement de l’ordinateur LIFEBOOK. Tirez doucement le plateau jusqu’à ce le disque puisse en être facilement retiré. Retirez doucement le disque du plateau de chargement. Fermez le plateau de chargement en le poussant doucement jusqu’à...
Page 259: Utilisation Des Logiciels Du Lecteur Multimédia
Utilisation des logiciels du lecteur multimédia ’ ELON VOTRE CONFIGURATION IL EST POSSIBLE QUE VOTRE SYSTÈME NE DISPOSE PAS D UN LOGICIEL ’ DE LECTEUR MULTIMÉDIA PRÉINSTALLÉ I CELUI CI N EST PAS INSTALLÉ CONSULTEZ LA DOCUMENTATION ’ ACCOMPAGNANT L APPLICATION MULTIMÉDIA Démarrage d’un film DVD Insérez le DVD dans le lecteur optique de l’ordinateur.
Page 260: Utilisation Du Lecteur Multimédia Avec Alimentation Par Batterie
NE BATTERIE SUPPLÉMENTAIRE COMPLÈTEMENT CHARGÉE EST FORTEMENT RECOMMANDÉE SI VOUS PRÉVOYEZ REGARDER DES FILMS AVEC UNE ALIMENTATION PAR BATTERIE I VOUS NE POSSÉDEZ PAS UNE BATTERIE SUPPLÉMENTAIRE VOUS POUVEZ VOUS EN PROCURER UNE SOIT EN 1-877-372-3473. LIGNE À HTTP COMPUTERS FUJITSU SOIT EN APPELANT AU...
Page 261: Pour Regarder Un Film Avec Une Alimentation Par Batterie
Pour regarder un film avec une alimentation par batterie : Ayez à votre disposition une batterie supplémentaire chargée à fond ou un adaptateur secteur. Commencez la lecture du film DVD. Lorsque le voyant de batterie faible s’allume, arrêtez immédiatement le film et quittez le lecteur multimédia. LIFEBOOK ’...
Page 262: Cartes Mémoire Memorystick/Secure Digital
Carte SD Carte Memory Stick Figure 18. Installation d’une carte Memory Stick ou SD Cartes mémoire MemoryStick/Secure Digital Votre ordinateur portable LIFEBOOK peut accueillir des cartes Memory Stick et Secure Digital (SD) sur lesquelles vous pouvez stocker et transférer des données vers et à partir de divers dispositifs numériques. Ces cartes utilisent une architecture de mémoire flash, ce qui veut dire que vous n’avez pas besoin d’une source d’énergie pour conserver les données.
Page 263: Installation D'une Carte Memory Stick Ou Sd
Installation d’une carte Memory Stick ou SD Les cartes MemoryStick et SD s’installent dans le lecteur de carte prévu à cet effet. Pour installer une carte Memory Stick ou SD, procédez comme suit L’ ’ LIFEBOOK INSERTION OU LE RETRAIT D UNE CARTE PENDANT QUE LE EST EN COURS DE ’...
Page 264: Cartes Expresscard™/Smart Card
Fente pour carte ExpressCard Bouton d’éjection de carte ExpressCard Figure 19. Installation/retrait d’une carte ExpressCard Cartes ExpressCard™/Smart Card Votre ordinateur portable LIFEBOOK accepte les cartes ExpressCard de type I et de type II, lesquelles peuvent exécuter de nombreuses fonctions différentes selon le type de carte que vous insérez. Voici quelques cartes ExpressCard disponibles: •...
Page 265: Retrait D'une Carte Expresscard
• L’ ’ ’ INSTALLATION OU LE RETRAIT D UNE CARTE XPRESS ARD PENDANT LE DÉMARRAGE OU L ARRÊT ’ LIFEBOOK ’ DE L ORDINATEUR PEUT ENDOMMAGER LA CARTE OU L ORDINATEUR • N’ ’ ’ INSÉREZ PAS UNE CARTE XPRESS ARD DANS LA FENTE S IL Y A DE L...
Page 266: Lecteur De Carte Smart Card (Carte Intelligente)
Pour enlever une carte ExpressCard, enfoncez le bouton situé à gauche de la fente ExpressCard et le bouton devrait sortir. Lorsque le bouton est sorti, enfoncez-le de nouveau pour éjecter la carte ExpressCard. Pour retirer la carte de la fente, tirez-la droit vers vous. Lecteur de carte Smart Card (Carte intelligente) Votre LIFEBOOK est doté...
Page 267: Module De Mémoire Additionnelle
Module de mémoire additionnelle Votre ordinateur portable Fujitsu est fourni avec une mémoire dynamique synchrone à haute vitesse et à double débit binaire de 2 Go (DDR3-1333 SDRAM), installée en usine. Pour augmenter la capacité de mémoire de votre portable, vous pouvez installer un module de mémoire additionnelle. La mémoire additionnelle doit être un module SDRAM (DIMM) à...
Page 268: Retrait D'un Module De Mémoire Additionnelle
Alignez le module de mémoire additionnelle avec la pièce vers le haut. Alignez le bord du connecteur du module avec la fente du connecteur dans le compartiment. (Figure 23) Figure 22. Ouverture du compartiment de mémoire Insérez le module de mémoire additionnelle en oblique, à 45. Poussez fermement le bord du connecteur du module vers le bas et appuyez sur le connecteur jusqu’à...
Page 269: Vérification De La Capacité De Mémoire
Clavettes d’alignement Clé de serrage Figure 23. Insertion d’un module de mémoire Figure 24. Retrait d’un module de mémoire Vérification de la capacité de mémoire Lorsque vous avez changé la capacité de mémoire du système en remplaçant le module installé par un module plus puissant, assurez-vous que votre ordinateur a reconnu le changement.
Page 270: Ports De Périphériques
Ports de périphériques Votre LIFEBOOK Fujitsu et le duplicateur de ports en option sont équipés de plusieurs ports permettant la connexion de divers périphériques, soit des disques durs, des claviers, des modems, des imprimantes, etc. Prise de modem (RJ11) téléphonique La prise optionnelle de téléphone modem...
Page 271: Autres Pays
• UIT-T V.90. S 53 000 E MODEM INTERNE EST CONÇU SELON LA NORME A VITESSE MAXIMALE DE FCC. L CORRESPOND À LA PLUS HAUTE VITESSE AUTORISÉE PAR LA A VITESSE DE CONNEXION RÉELLE 33 600 DÉPEND DES CONDITIONS DE LA LIGNE UTILISÉE A VITESSE MAXIMALE EST DE S EN ENVOI •...
Page 272: Prise D'écouteurs
Ports USB Les ports Universal Serial Bus 2.0 (USB) vous permettent de connecter divers périphériques USB tels que des tablettes de jeu externes, des dispositifs de pointage, des claviers et/ou des haut-parleurs. Votre ordinateur est doté de trois ports USB : deux ports USB 2.0 sur le côté droit et un port USB 3.0 sur le côté...
Page 273: Prise De Micro
Prise de micro La prise de microphone permet de connecter un microphone mono externe. Votre microphone doit être muni d’une mini fiche de connexion mono de 3,5 mm (1/8 po) pour qu’il puisse être branché sur la prise microphone de votre ordinateur portable. Pour connecter un microphone, exécutez ces opérations simples : Alignez le connecteur avec l’ouverture du port.
Page 274: Port D'affichage
Port d’affichage Le connecteur de port d’affichage situé à l’arrière de la machine permet de connecter des dispositifs d’affichage sur votre ordinateur portable. Pour connecter un dispositif d’affichage, exécutez ces opérations simples : Alignez le connecteur avec l’ouverture du port. Poussez la fiche de connexion dans le port jusqu’à...
Page 275: Composants Du Duplicateur De Ports
Duplicateur de ports Un duplicateur de ports est offert en option par Fujitsu afin d’augmenter la fonctionnalité de votre ordinateur LIFEBOOK® en ajoutant des ports de connexion pour un moniteur VGA externe, un càble de réseau local (RJ-45) quatre périphériques USB 2.0, une alimentation c.c., ainsi que des périphériques DVI et e-SATA Bouton d’alimentation...
Page 276 Connecteur pour duplicateur de ports Ce connecteur permet de brancher le duplicateur de ports en option sur votre ordinateur LIFEBOOK. E SYSTÈME CONTIENT DES COMPOSANTS POUVANT ÊTRE FORTEMENT ENDOMMAGÉS PAR UNE (DES). P DÉCHARGE ÉLECTROSTATIQUE OUR MINIMISER CE RISQUE VEUILLEZ PRENDRE LES PRÉCAUTIONS SUIVANTES •...
Page 277 Port e-SATA Le port e-SATA (External Serial Advanced Technology Attachment) est la version externe du système SATA, lequel connecte votre ordinateur au disque dur. Le port e-SATA est idéal pour la sauvegarde de fichiers volumineux sur un disque dur externe. Port d’affichage (DisplayPort) Ce port permet de connecter des périphériques d’affichage numériques compatibles avec la technologie DisplayPort, avec l’aide d’un câble DisplayPort, notamment un écran plat ou un projecteur numérique.
Page 278: Installation Du Duplicateur De Ports
Prise de réseau local (RJ-45) La prise de réseau local vous permet de connecter un câble de réseau local au duplicateur de ports. Veuillez prendre note que si un duplicateur de ports est installé, vous devez utiliser la prise de réseau local du duplicateur de ports, pas celle de l’ordinateur.
Page 279: Chapitre 4 Dépannage De Votre Lifebook
Chapitre 4 Dépannage de votre LIFEBOOK Dépannage Il est possible que vous rencontriez parfois des problèmes simples de configuration ou d’exploitation pouvant être résolus sur le champ, ou des problèmes au niveau d’un périphérique pouvant être résolus en remplaçant l’équipement. Les informations contenues dans cette section vous aideront à isoler et résoudre certains de ces problèmes simples et à...
Page 280: Nom Du Produit
Si vous avez essayé les solutions suggérées par le tableau de dépannage sans succès, communiquez avec le service d’assistance : Numéro sans frais : 1-800-8Fujitsu (1-800-838-5487) ; Courriel : 8fujitsu@us.fujitsu.com Site Internet : http://www.computers.us.fujitsu.com/support. Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé...
Page 281 Tableau de dépannage Problème Page Problème Page Problèmes audio ....page 89 Problèmes de périphérique USB ..page 93 Problèmes de lecteur CD-ROM .
Page 282: Problèmes De Lecteur Cd-Rom
Problème Cause possible Solutions possibles Aucun son ne sort des haut- Les haut-parleurs ont Cliquez sur l’icône Volume dans la barre d’outils, en bas à droite parleurs incorporés. été bloqués en utilisant de l’écran (elle ressemble à un haut-parleur). Si la case Muet (suite) l’icône Volume située est cochée, cliquez dessus pour la décocher.
Page 283: Problèmes De Duplicateur De Ports
Problème Cause possible Solutions possibles Le voyant d’accès au lecteur La fonction Windows Cela est normal. Toutefois, vous pouvez désactiver cette fonction. optique du tableau de voyants d’insertion automatique d’état clignote lorsque est active et vérifie si un le lecteur ne contient pas disque est prêt à...
Page 284: Problèmes De Clavier Ou De Souris
Problème Cause possible Solutions possibles Problèmes de clavier ou de souris Le clavier intégré ne semble L’ordinateur portable est Appuyez sur le bouton d’alimentation/veille/reprise. pas fonctionner. entré en mode sommeil. Une application a Essayez d’utiliser votre dispositif de pointage intégré pour verrouillé...
Page 285: Problèmes De Périphérique Usb
Problème Cause possible Solutions possibles Problèmes de périphérique USB Vous avez installé Votre périphérique n’est Retirez et réinstallez votre périphérique. Voir « Ports de un périphérique USB. pas bien installé. périphériques » en page 78. Votre ordinateur portable Il est possible que le Fermez l’application et redémarrez votre ordinateur portable.
Page 286: Problèmes D'alimentation Électrique
Problème Cause possible Solutions possibles Problèmes d’alimentation électrique Lorsque vous allumez La batterie primaire est Vérifiez le tableau de voyants d’état pour déterminer la présence le LIFEBOOK, rien ne installée, mais est et l’état des batteries. Voir « Tableau de voyants d’état » en semble se produire.
Page 287 Problème Cause possible Solutions possibles Votre ordinateur portable Les paramètres de Appuyez sur n’importe quelle touche sur le clavier, ou déplacez LIFEBOOK s’éteint tout seul. gestion d’alimentation votre souris pour restaurer le fonctionnement. Si cela ne fonctionne sont réglés à des pas, appuyez sur le bouton d’alimentation/veille/reprise Vérifiez temporisations vos paramètres de gestion de consommation d’énergie, ou fermez...
Page 288 Problème Cause possible Solutions possibles Le LIFEBOOK ne fonctionne Les batteries installées Remplacez la batterie par une batterie chargée ou branchez pas lorsqu’il est alimenté sont épuisées. un adaptateur d’alimentation. uniquement par batterie. Aucune batterie n’est Installez une batterie chargée. installée.
Page 289: Problèmes D'arrêt Et De Démarrage
Problème Cause possible Solutions possibles Problèmes d’arrêt et de démarrage Le bouton de veille/reprise Il est possible qu’il y ait Fermez toutes les applications et essayez le bouton à nouveau. ne fonctionne pas. un conflit entre logiciels. Le système se met en Vous avez un système Assurez-vous d’avoir le bon mot de passe.
Page 290: Problèmes Vidéo
Problème Cause possible Solutions possibles Problèmes vidéo L’écran d’affichage intégré L’ordinateur portable est Gardez la touche [Fn] enfoncée et appuyez sur la touche [F10] demeure vide lorsque vous réglé pour fonctionner pour changer votre sélection et choisir où envoyer votre affichage. mettez en marche votre avec un moniteur Chaque fois que vous appuyez sur ces touches, vous passez au...
Page 291 Problème Cause possible Solutions possibles L’écran devient vide par lui- L’ordinateur portable Appuyez sur n’importe quelle touche sur le clavier, ou déplacez même après avoir été utilisé. s’est retrouvé en mode votre souris pour restaurer le fonctionnement. Si cela ne fonctionne sommeil ou en mode pas, appuyez sur le bouton d’alimentation/veille/reprise Vérifiez veille prolongée car...
Page 292: Problèmes Divers
Problème Cause possible Solutions possibles L’écran est sombre lorsqu’il La valeur par défaut Appuyez sur [Fn] + [F7] pour augmenter la luminosité ou fonctionne sur l’alimentation de l’utilitaire Gestion de double-cliquez sur l’indicateur de batterie pour ajuster le par batterie. l’alimentation est réglée Réglage de l’alimentation dans les Paramètres de la batterie.
Page 293: Messages De L'auto-Diagnostic De Mise Sous Tension
Messages de l’auto-diagnostic de mise sous tension Voici une liste des messages d’erreur et d’état que le BIOS Phoenix et/ou votre système d’exploitation peuvent générer ainsi qu’une explication pour chacun d’eux. Les messages d’erreurs sont marqués d’un *. Si un message d’erreur est affiché et ne se trouve pas dans la liste, prenez-le en note et vérifiez-le dans la documentation du système d’exploitation (à...
Page 294: Codes De Résultat Du Modem
*Erreur de ventilateur, le système s’arrêtera dans 30 secondes. Contactez le service de support technique Fujitsu. Une erreur de ventilateur s’est produite. Communiquez avec votre représentant commercial. *Une erreur de ventilateur s’est produite durant l’amorçage précédent. Une erreur de ventilateur s’est produite durant l’amorçage précédent. Communiquez avec votre représentant commercial.
Page 295: Restauration De Votre Image De Système Et De Vos Logiciels
Restauration de votre image de système et de vos logiciels Avant de commencer à utiliser votre ordinateur, il est très important de copier sur DVD l’image d’origine de votre système. Pour cela, suivez les instructions indiquées dans la section « Enregistrement de votre image d’origine » ci-dessous. Outre les instructions sur l’enregistrement de votre image d’origine, ce document explique plusieurs autres procédures importantes, notamment la création d’une image de système, la restauration de l’image d’origine et des images de système, la gestion de vos images et la...
Page 296: Enregistrement De Votre Image D'origine
Enregistrement de votre image d’origine Lorsque vous avez acheté votre nouveau système, l’image d’origine a été pré-installée dans une partition cachée de votre disque dur. Une copie de l’image d’origine vous permettra, en cas de panne grave, de restaurer votre système exactement comme il était à l’origine. Après avoir installé...
Page 297: Restauration De Votre Image D'origine
Vous voyez apparaître le message « Le disque de restauration 1 sera créé. Inscrivez quelques commentaires et un numéro de disque sur le DVD. » Cliquez sur [OUI] pour commencer à graver l’image d’origine. ’ ’ ’ OUR L ÉTAPE SUIVANTE VEILLEZ À...
Page 298: Création D'une Image De Système
Création d’une image de système Copies de sauvegarde de l’image système configurées par l’utilisateur : Sur votre bureau, il existe une icône [MyRecovery] (Ma restauration) qui vous permet de faire des sauvegardes My Recovery de votre image système actuelle sur un autre emplacement de votre disque dur ou sur un support externe.
Page 299: Gestion De Vos Images De Sauvegarde
Gestion de vos images de sauvegarde L’outil MyRecovery permet également de copier vos images de sauvegarde, de les archiver sur des DVD, ou de les supprimer de votre disque dur lorsqu’elles n’y sont plus utiles. Tout d’abord, cliquez sur l’icône [MyRecovery] de votre bureau Windows. Dans la fenêtre MyRecovery, cliquez sur [Gérer/Créer].
Page 300: Utilisation Du Disque De Restauration Et D'utilitaires
Vous pouvez également déterminer si la fonctionnalité est installée avec l’aide du menu SecureCore. Pour cela, mettez l’ordinateur sous tension et appuyez sur [Entrée] lorsque le logo Fujitsu apparaît à l’écran. Le menu SecureCore apparaît avec l’option Restauration et Utilitaires.
Page 301: Exécution De La Fonctionnalité Restauration Et Utilitaires À Partir Du Disque Dur
E DISQUE PEUT SEULEMENT ÊTRE UTILISÉ SUR LE SYSTÈME AVEC LEQUEL IL A ÉTÉ ACHETÉ Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [Entrée] ou cliquez avec le bouton gauche de la souris ou du pavé tactile TouchPad. Le menu SecureCore™ s’affichera.
Page 302: Onglets Restauration Et Utilitaires
Lorsque la boîte de dialogue « Options de restauration du système » apparaît, choisissez une nouvelle configuration de clavier si nécessaire, puis cliquez sur [Suivant]. Lorsque la boîte de dialogue Système d’exploitation apparaît, cliquez sur [Suivant]. Si nécessaire, entrez votre mot de passe, puis cliquez sur [OK]. Lorsque la fenêtre «...
Page 303: Restauration De L'image D'origine Avec La Fonctionnalité Restauration Et Utilitaires (Nouveau Disque Dur Ou Disque Dur Sans Auto-Amorçage)
Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [Entrée] ou cliquez avec le bouton gauche de la souris ou du pavé tactile TouchPad. Le menu SecureCore™ s’affichera.
Page 304 Le message « Attention ! Toutes les données du disque dur seront complètement effacées! » apparaîtra. Sélectionnez [OK]. Le processus de création de partition démarrera. « 3. Restauration de l’image d’origine dans une partition cachée » est affichée en gras avec le message «...
Page 305: Téléchargement Automatique Des Mises À Jour De Pilotes
Téléchargement automatique des mises à jour de pilotes Votre système dispose d’un outil pratique appelé Utilitaire de Mise à jour des pilotes Fujitsu (FDU ou Fujitsu Driver Update). Avec FDU, vous pouvez choisir d’aller automatiquement ou manuellement sur le site de Fujitsu pour obtenir les mises à jour récentes de votre système.
Page 306: Chapitre 5 Entretien
Entretien Entretien de votre ordinateur portable LIFEBOOK Si vous prenez soin de votre ordinateur portable LIFEBOOK Fujitsu, vous augmenterez sa durée de vie et sa fiabilité. Cette section fournit certains conseils relatifs à l’entretien de votre ordinateur portable et de ses dispositifs.
Page 307 Laissez-le sécher pendant 24 heures, ou plus si nécessaire. S’il ne démarre pas une fois sec, contactez le service d’assistance. • N’utilisez pas votre ordinateur portable LIFEBOOK Fujitsu dans un environnement très humide (à proximité d’une baignoire, d’une piscine). • Utilisez toujours l’adaptateur secteur d’origine et des piles homologuées pour votre ordinateur portable.
Page 308: Nettoyage De Votre Ordinateur Portable Lifebook
Nettoyage de votre ordinateur portable LIFEBOOK • Débranchez toujours la prise électrique (tirez la fiche, pas le cordon). • Nettoyez votre ordinateur avec un chiffon humide, non pelucheux. N’utilisez pas de solvant ou d’abrasif. • Utilisez un tissu doux pour enlever la poussière de l’écran. N’utilisez jamais de liquide lave-vitre. •...
Page 309: Désinfection Des Ordinateurs Lifebook
Désinfection des ordinateurs LIFEBOOK Nettoyez la surface de l’ordinateur à l’aide d’un tissu doux imbibé d’une solution d’éthanol à 50% ou d’un autre germicide à base d’éthanol homologué par l’EPA (« Environment Protection Agency », ou Agence américaine de protection de l’environnement) en tant que désinfectant hospitalier. •...
Page 310: Rangement De Votre Ordinateur Portable Lifebook
De plus, une batterie défectueuse pourrait endommager votre ordinateur. • Rangez votre Fujitsu LIFEBOOK dans un endroit frais et sec. Les températures doivent être maintenues entre -15ºC et 60ºC (5°F et 140°F).
Page 311: Voyager Avec Votre Ordinateur Portable Lifebook
• É ’ TEIGNEZ TOUJOURS VOTRE ORDINATEUR AVANT DE LE TRANSPORTER ET OU DE L EMBALLER PRÈS ’ AVOIR ÉTEINT LE SYSTÈME ATTENDEZ QUE LE PANNEAU DE VOYANTS D ÉTAT INDIQUE BIEN LE STATUT ’ ’ ’ HORS TENSION EST À DIRE QU AUCUN VOYANT N EST ALLUMÉ...
Page 312: Batteries
Type de Type de Emplacement Emplacement prise prise Royaume-Uni, Irlande, Canada, États-Unis, Mexique, certains pays d’Amérique Malaisie, Singapour, latine, Japon, Corée, Taïwan, Philippines certains pays d’Afrique Russie et Communauté des États indépendants (CEI), la plupart des pays d’Europe, certains pays d’Amérique Chine, Australie, Latine, Moyen-Orient, certains pays d’Afrique, Hongkong, Nouvelle-Zélande...
Page 313: Augmenter La Durée De Vie Des Batteries
• Il ne faut jamais laisser tomber, percer, désassembler, abîmer ou incinérer une batterie. • Rechargez les batteries uniquement selon les instructions de ce manuel et seulement dans des endroits aérés. • Ne laissez pas les batteries dans des endroits chauds pendant plus d’une journée ou deux. La chaleur pourrait réduire la durée de vie des batteries.
Page 314: Entretien Du Lecteur Optique
• Ne courbez pas les disques multimédias et ne déposez pas d’objets lourds par dessus. • Ne renversez pas de liquide sur les disques multimédias. • Ne laissez pas la poussière s’accumuler sur les disques multimédia, ne les rayez pas. •...
Page 315: Entretien De Vos Cartes
Entretien de vos cartes Les cartes ExpressCard sont durables, mais vous devez en prendre soin. La documentation fournie avec votre carte vous donnera des renseignements spécifiques, mais vous devriez aussi faire attention aux points suivants : • Pour les protéger de la poussière et de la saleté, rangez vos cartes dans leurs étuis de protection lorsqu’elles ne sont pas installées sur votre ordinateur portable LIFEBOOK.
Page 316: Chapitre 6 Spécifications Techniques
Spécifications techniques du système Cette partie présente les spécifications techniques du matériel et de l’environnement de votre ordinateur portable LIFEBOOK Fujitsu. Selon les configurations, les spécifications techniques peuvent varier. Étiquette de configuration L’étiquette de configuration qui est située sur le dessous de votre ordinateur portable comporte des informations spécifiques à...
Page 317: Microprocesseur
Microprocesseur Processeur Intel® Core™ i3, i5, ou i7 (Consulter l’étiquette de configuration afin de déterminer le model spécifique de votre processeur). Puce Intel QM67 ou HM65 Express (selon la configuration du système) Mémoire Mémoire système • Module de mémoire vive à double canal SDRAM DDR3 1333 MHz •...
Page 318: Audio
Audio • Codec HD Audio Realtek ALC269 VB5 avec système audio haute définition (HD) à deux canaux. • Écouteurs Écouteurs stéréo/sortie audio, 3,5 mm, 1 V ou moins, impédance minimale 32 ohms • Microphone Prise d’entrée de ligne/microphone stéréo, 3,5 mm, 100 mV crête-à-crête ou moins, impédance minimale de 10 Kohms.
Page 319: Verrouillage Antivol
• Bluetooth V3.0 pour communications personnelles sur réseau local sans fil, en option Puce Trusted Platform Module (TPM) Le LIFEBOOK S751 est pourvu d’une puce Trusted Platform Module (TPM), installée pour plus de sécurité sur le système. Tableau de sécurité et d’applications LIFEBOOK Le tableau de sécurité...
Page 320: Clavier
• Un connecteur de réseau local (RJ-45) • Port de connexion (à 144 broches pour assurer la connexion avec le duplicateur de ports) • Une prise d’écouteur stéréo et une prise de micro stéréo • Fente pour carte à puce (nécessite un logiciel tiers) Sur le duplicateur de ports en option : •...
Page 321: Alimentation
• Pas de touche : 19 mm ; course : 2,7 mm • Dispositif de pointage TouchPad intégré avec boutons droit et gauche et capteur d’empreinte digitales. • Repose-main intégré Prise en charge de clavier et de souris externes Compatible USB Alimentation Batteries •...
Page 322: Environnement D'exploitation
Altitude Utilisation : 3 048 m (10 000 pieds) maximum Accessoires préférés des utilisateurs Pour commander des accessoires Fujitsu ou obtenir des renseignements supplémentaires, visitez le site www.shopfujitsu.com ou composez le 1-800-FUJITSU. Logiciels pré-installés Selon votre système d’exploitation préinstallé, votre ordinateur est livré avec des logiciels inclus afin de vous permettre d’écouter des fichiers audio et de visionner des fichiers vidéo de formats divers.
Page 323: Apprendre À Utiliser Vos Logiciels
• Microsoft Office Starter 2010 (32-bit) • Microsoft Windows Live Essentials Apprendre à utiliser vos logiciels Tutoriaux Tous les systèmes d’exploitation et la plupart des logiciels d’application ont des tutoriaux intégrés dès leur installation. Nous vous recommandons vivement de passer en revue le tutorial avant d’utiliser une application.
Page 324: Cyberlink Powerdvd
CyberLink Makedisc CyberLink MakeDisc vous permet de créer des DVD/VCD de films, des VCDs de musique, et d’autres supports contenant de la musique ou de la vidéo. Avec cette application, vous pouvez ajouter du contenu, élaborer le menu du disque, et graver le disque. CyberLink PowerDirector CyberLink PowerDirector vous permet d’éditer des vidéos et des diaporamas, d’améliorer les vidéos avec des effets spéciaux et des styles, et de publier des vidéos directement sur Internet.
Page 325 Microsoft Office 2010. Fujitsu propose une carte de clé produit pour les éditions Famille et Etudiant 2010 et Famille et Entreprise 2010 de Microsoft Office (32-bit). Il vous suffit de saisir la clé produit et c’est parti ! Vous pouvez aussi acheter la suite complète de Microsoft Office 2010 chez un revendeur informatique ou en ligne sur le site...
Page 326: Glossaire
Glossaire Affichage à cristaux liquides. Type d’écran produisant des images par contrôle de l’orientation de cristaux dans un liquide cristallin. ACPI (Advanced Configuration and Power Interface) Interface avancée de configuration et de gestion de l’énergie. Adaptateur auto/avion Un dispositif qui convertit le courant continu d’un allume-cigare de voiture ou une prise c.c. d’avion en courant continu à...
Page 327 Adresse IP Un identifiant pour un ordinateur ou un périphérique sur un réseau TCP/IP. Les réseaux qui utilisent le protocole TCP/IP acheminent des messages en fonction de l’adresse IP de la destination. Le format d’une adresse IP est une adresse numérique de 32 bits qui s’écrit avec quatre nombres séparés par des points.
Page 328 ADSL (Asymmetric Digital Subscriber Line) Ligne numérique à paire asymétrique. Technologie de transport de services à haut débit sur des lignes téléphoniques ordinaires. Amorçage Démarrage d’un ordinateur et chargement de son système d’exploitation dans la mémoire vive (RAM), à partir du disque, de la mémoire ROM ou d’autres supports de stockage. Authentification à...
Page 329 Contraction de « Binary digit ». Unité simple d’information pouvant adopter la valeur 1 (un) ou 0 (zéro). bit/s Abréviation de « bits par seconde ». Unité utilisée pour mesurer le débit de transfert de données. Circuit électrique qui transmet des données entre l’unité centrale et les sous-ensembles à l’intérieur de l’ordinateur.
Page 330: Clé De Chiffrement (Clé Réseau)
Clé de chiffrement (clé réseau) Clé de chiffrement utilisée pour coder les textes de messages et pour effectuer les vérifications de l’intégrité des messages. La clé de chiffrement protège les données contre les interceptions non autorisées. Ce dispositif utilise la même clé de chiffrement pour coder ou décoder les données ; cette dernière est obligatoire pour que l’émetteur et le receveur puissent communiquer.
Page 331: Disque Dur
DHCP (Dynamic Host Configuration Protocol) Il s’agit d’un protocole qui permet à un ordinateur qui se connecte sur un réseau d’obtenir dynamiquement sa configuration. Il est utilisé pour récupérer automatiquement des paramètres nécessaires à la communication, tels des adresses IP. L’émetteur d’une adresse IP s’appelle un serveur DHCP, et celui qui reçoit est un client DHCP.
Page 332 DOS (Disk Operating System) Littéralement « Système d’exploitation de disque » (MS-DOS est un système d’exploitation de disque Microsoft). DVMT (Dynamic Video Memory Technology) Technologie DVMT ou de mémoire vive pour les fonctions vidéo. Topologie de mémoire vidéo permettant d’améliorer l’efficacité de la carte mère grâce à une utilisation innovante de la mémoire. Entrée/Sortie.
Page 333 IEEE 802.11a Norme de réseau sans fil autorisant un débit maximum théorique de 54 Mbit/s. Les cartes de norme 802.11a fonctionnent dans les bandes de fréquences UNII inférieures et intermédiaires de 5 GHz. IEEE 802.11b Norme de réseau sans fil autorisant un débit maximum théorique de 11 Mbit/s. Les cartes de norme 802.11b fonctionnent dans les bandes de fréquences ISM de 2,4 GHz.
Page 334: Lecteur De Disque
Lecteur de disque Dispositif qui fait tourner le disque et qui contient les têtes et les circuits de commande permettant la lecture et l’écriture de données sur le disque. Masque de sous-réseau Le réseau TCP/IP est commandé à l’aide d’une division en plusieurs sous-réseaux. Une adresse IP se compose d’une adresse de sous-réseau et de l’adresse de l’ordinateur.
Page 335: Module Ram Ou Module De Mémoire Vive
Mode Ad Hoc Le mode Ad Hoc désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs est établie sans périphérique central de réseau sans fil, ou point d’accès. La connectivité est établie uniquement à l’aide de périphériques clients dans une configuration égal à égal. Pour plus de détails, voir «...
Page 336 Octet Unité d’information comprenant 8 bits d’informations binaires parallèles. Partition Bloc d’espace réservé sur un disque dur, que le système d’exploitation considère comme étant un disque distinct et qu’il gère en conséquence. Pas de touche (clavier) La distance entre les centres des touches de lettres d’un clavier. PCMCIA PCMCIA est une marque de commerce de la Personal Computer Memory Card International Association.
Page 337: Port Série
Port E/S Connecteur et circuits de commande associés à travers lesquels transitent les données électroniques entrant et sortant de votre ordinateur. Port série Connexion à un autre périphérique par lequel les données sont transférées à raison d’un bit à la fois sur un seul fil conducteur, les autres fils conducteurs servant à...
Page 338: Réinitialisation
RAM (Random Access Memory) Mémoire à accès direct, ou mémoire vive. Composant matériel de votre ordinateur LIFEBOOK qui stocke des informations binaires (programme et données) tant qu’il est alimenté par une source de courant. RAM CMOS (Complementary metal oxide semiconductor random access memory) Mémoire vive avec Semi-conducteur complémentaire à...
Page 339: Système D'exploitation
SSID (Service Set Identifier) Identificateur de services à 32 caractères ajouté à l’entête des paquets transmis sur un réseau sans fil, qui sert de mot de passe lorsqu’un périphérique mobile tente de se connecter à l’ensemble de services de base (BSS, ou Basic Service Set en anglais).
Page 340: Valeur Par Défaut
Bus série universel. Norme permettant de connecter simultanément à un ordinateur jusqu’à 127 périphériques USB comme des manettes de jeu, des dispositifs de pointage, des imprimantes ou des claviers. Valeur par défaut Valeur préprogrammée à utiliser si vous n’en définissez pas une autre. Veille Mode dans lequel l’ordinateur est temporairement inactif.
Page 341: Renseignements Sur La Réglementation
Renseignements sur la réglementation Avis Les changements ou modifications qui ne sont pas expressément approuvés par Fujitsu pourraient annuler le droit des utilisateurs d’utiliser le matériel. AVIS DE LA FCC Avis aux utilisateurs de postes radio et de téléviseurs Cet appareil a été testé et jugé conforme aux limites établies pour le matériel numérique de classe B, selon la Partie 15 des règlements de la FCC.
Page 342 Avis aux utilisateurs du réseau téléphonique américain. Cette installation est conforme à la partie 68 de la réglementation de la FCC, ainsi qu’aux normes techniques relatives au raccordement des réseaux téléphoniques publiées par l’ACTA (Administrative Council for Terminal Attachments). Sous l’appareil se trouve une étiquette indiquant, entre autres, le numéro d’immatriculation FCC et le numéro d’équivalence sonnerie (NES) de cet appareil ou un identifiant du produit au format US:AAAEQ##TXXXX.
Page 343 Fujitsu America. Si l’équipement brouille les communications du réseau téléphonique, l’entreprise de téléphone peut vous demander de débrancher l’installation jusqu’à...
Page 344 Les réparations sur un appareil de télécommunication doivent être effectuées par un centre d’entretien canadien agréé. Toute réparation ou modification non approuvée par Fujitsu, ainsi que tout dysfonctionnement de matériel, peuvent conduire une entreprise de téléphone à demander à l’usager de débrancher l’appareil de la ligne de téléphone.
Page 345: Annexe A : Guide D'utilisation De La Carte De Réseau Local Sans Fil
Annexe A : Guide d’utilisation de la carte de réseau local sans fil Renseignements sur la réglementation de la FCC Veuillez prendre note des renseignements suivants sur la réglementation relative à la carte réseau sans fil en option. Remarques et déclarations réglementaires Santé...
Page 346: Renseignements Sur La Réglementation Et Avis De Non-Responsabilité
Renseignements sur la réglementation et avis de non-responsabilité Cette carte réseau sans fil doit être installée et utilisée conformément aux instructions de la documentation livrée avec le produit. Toute modification apportée sans l’approbation expresse du fabricant peut annuler le droit de l’utilisateur de s’en servir.
Page 347: Déclaration Concernant La Réglementation De La Fcc Sur L'exposition Aux Radiofréquences
; (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil. Toute modification n’ayant pas été expressément approuvée par la société Fujitsu America Incorporated peut annuler le droit de l’utilisateur de se servir du matériel. Avis pour le Canada Le matériel destiné...
Page 348: Avant D'utiliser La Carte Réseau Sans Fil En Option
Avant d’utiliser la carte réseau sans fil en option Ce guide explique comment installer et configurer correctement la carte réseau sans fil mini-PCI intégrée (disponible en option), ci-après désignée sous le nom de « carte réseau sans fil ». Avant d’utiliser la carte réseau sans fil, lisez attentivement le présent guide afin de bien comprendre son fonctionnement.
Page 349: Modes De Réseau Sans Fil Compatibles Avec Cette Carte
Modes de réseau sans fil compatibles avec cette carte Mode Ad hoc (Voir Figure A-1) « Le mode Ad hoc » désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs est établie sans périphérique central de réseau sans fil, ou point d’accès.
Page 350: Mode Point D'accès (Infrastructure)
Mode point d’accès (Infrastructure) (Voir Figure A-2) Le mode Infrastructure désigne une topologie de réseau sans fil dans laquelle les appareils communiquent par réseau sans fil ou câblé par l’intermédiaire d’un point d’accès. En mode Infrastructure, les appareils sans fil peuvent communiquer directement entre eux ou sur un réseau câblé. Les réseaux sans fil d’entreprise fonctionnent en mode Infrastructure car ils nécessitent une connexion au réseau local sans fil pour accéder aux ordinateurs, aux périphériques et aux services (par exemple, serveurs de fichier, imprimantes et bases de données).
Page 351: Remarques Concernant Les Réseaux Sans Fil
La carte réseau local sans fil est un dispositif en option qui peut être fourni avec votre ordinateur portable. Normalement, vous ne devriez pas avoir besoin de la retirer ou de la réinstaller. Le système d’exploitation de l’ordinateur est déjà configuré pour utiliser la carte réseau sans fil. Remarques concernant les réseaux sans fil •...
Page 352: Désactivation Avec Le Commutateur De La Carte Réseau Sans Fil
Désactivation avec le commutateur de la carte réseau sans fil La carte réseau sans fil peut être désactivée rapidement et efficacement en mettant le commutateur correspondant en position OFF (arrêt). Notez que ce commutateur n’a aucun effet sur les modèles avec carte réseau Ethernet. Commutateur de dispositif sans fil Figure 35.
Page 353: Configuration De La Carte Réseau Sans Fil
Configuration de la carte réseau sans fil La carte réseau sans fil en option peut être configurée pour établir la connectivité du réseau sans fil en utilisant le logiciel intégré dans Windows. Il prend également en charge la plupart des solutions de sécurité...
Page 354: Dépannage De La Carte Réseau Sans Fil
Dépannage de la carte réseau sans fil Dépannage Le tableau ci-dessous présente les causes possibles et les mesures correctives pour différents problèmes de réseau sans fil. Problème Cause possible Solution possible Connexion Nom de réseau Connexion en mode Ad hoc : Assurez-vous que le SSID et la clé de réseau (SSID) ou clé...
Page 355 Problème Cause possible Solution possible Connexion L’ordinateur Vérifiez si l’ordinateur est allumé. de réseau à connecter est éteint. disponible Interférences L’utilisation de canaux RF identiques ou se chevauchant peut nuire au (suite) RF provenant de fonctionnement de la carte réseau sans fil. Changez le canal de votre points d’accès ou point d’accès en tenant compte du canal du périphérique nuisible.
Page 356: Spécifications De La Carte Réseau Sans Fil
Spécifications de la carte réseau sans fil Spécifications Élément Spécification Type de réseau Les cartes réseau sans fil Centrino Advanced-N 6205 (802.11agn 2x2) et Atheros XSPAN 801.11bgn respectent les normes IEEE 802.11a (mode Infrastructure uniquement), 802.11b/g et 802.11n sur les applications Wi-Fi*. Débit (Commutation automatique) IEEE 802.11 a et g : Débit max.
Page 357 * « Type Wi-Fi » indique que le test d’interconnectivité de la Wi-Fi Alliance (organisation garantissant l’interconnectivité des réseaux sans fil) a réussi. ** La portée peut varier selon certains facteurs (par exemple, nombre de murs, réflectivité des matériaux ou interférences provenant d’autres sources de radiofréquences).
Page 358: Utilisation De Bluetooth
Utilisation de Bluetooth Le module Bluetooth intégré est un composant offert en option pour les ordinateurs portables Fujitsu. Qu’est-ce que le Bluetooth? La technologie Bluetooth est conçue pour assurer la liaison sans fil à faible portée entre divers appareils mobiles, tels que téléphones, ordinateurs portables, imprimantes et caméras. La technologie Bluetooth permet d’établir des réseaux personnels (PAN) entre des appareils situés à...
Page 359: Garantie
Les utilisateurs ne sont pas autorisés à modifier ce produit. Toute modification annule la garantie. Cet équipement ne peut être modifié, altéré ou changé en aucune façon sans l’autorisation écrite de Fujitsu. Toute modification non autorisée annulera les autorisations d’équipement de la FCC et d’Industrie Canada, de même que la garantie.
Page 360: Annexe B : Capteur D'empreintes Digitales
Annexe B : Capteur d’empreintes digitales Présentation du capteur d’empreintes digitales Il est possible que votre LIFEBOOK soit équipé d’un capteur d’empreintes digitales sous le pavé tactile TouchPad, entre les boutons gauche et droit. Ce capteur sert aussi de bouton de défilement. Figure 36.
Page 361: L' Environnement Pba
Grâce au capteur d’empreintes digitales, il n’est plus nécessaire de saisir votre nom d’utilisateur et votre mot de passe chaque fois que vous voulez : • Ouvrir une session dans Windows • Reprendre à partir du mode sommeil • Annuler un économiseur d’écran protégé par mot de passe •...
Page 362: Première Mise En Marche
Première mise en marche Cette section vous montre comment préparer votre système à l’installation de l’application de reconnaissance d’empreintes digitales OmniPass. Vous y trouverez des conseils qui vous guideront au long de la procédure d’installation. Elle indique également de façon détaillée comment enregistrer votre premier utilisateur dans OmniPass.
Page 363: Vérification Des Informations Concernant Votre Version D'omnipass
Pour installer OmniPass dans votre système, vous devez exécuter les opérations suivantes : Insérez le disque d’installation de l’application OmniPass dans le lecteur approprié. Si vous installez OmniPass à partir d’un CD-ROM ou d’un DVD-ROM, vous devez trouver et lancer le programme d’installation (setup.exe) se trouvant sur le disque.
Page 364: Désinstallation D'omnipass
Désinstallation d’OmniPass ’ VANT DE DÉSINSTALLER L APPLICATION DÉCRYPTEZ TOUS LES FICHIERS CRYPTÉS ASS ET ’ EXPORTEZ TOUS LES PROFILES D UTILISATEURS ANS LE CAS CONTRAIRE VOUS RISQUEZ DE PERDRE DE MANIÈRE PERMANENTE LES DONNÉES DES FICHIERS CRYPTÉS AINSI QUE TOUS LES MOTS DE PASSE ENREGISTRÉS ET LES RENSEIGNEMENTS ASSOCIÉS VOIR HAPITRE...
Page 365: Enregistrement De Base
Lors de l’enregistrement d’un utilisateur, un « mot de passe principal » est créé à son intention. Ce mot de passe « remplace » tous les autres mots de passe des sites sur lesquels l’utilisateur s’enregistre avec OmniPass. Exemple : Un utilisateur, Jean, installe OmniPass sur son système (son ordinateur de maison) et inscrit un utilisateur OmniPass avec le nom d’utilisateur «...
Page 366: Enregistrement D'une Empreinte Digitale
Cliquez sur [Enregistrement] pour procéder à la vérification de l’utilisateur et du mot de passe. Par défaut, l’Assistant d’enregistrement entre les informations d’identification de l’utilisateur Windows actuellement connecté. Entrez le mot de passe qui vous sert à ouvrir une session dans Windows. Il deviendra le « mot de passe principal »...
Page 367 Il est temps pour OmniPass de prendre l’empreinte que vous avez choisie. Plusieurs tentatives peuvent être nécessaires avant qu’OmniPass prenne votre empreinte digitale. Si OmniPass n’y parvient pas ou si l’écran de capture de l’empreinte digitale expire, cliquez sur [Précédent] pour redémarrer le processus d’enregistrement d’empreinte digitale.
Page 368: Utilisation D'omnipass
Utilisation d’OmniPass Vous pouvez maintenant commencer à utiliser OmniPass. Son utilisation régulière vous permettra de simplifier vos procédures d’authentification. Remplacement du mot de passe Vous utiliserez souvent la fonction de remplacement du mot de passe. Lorsque vous allez sur un site Internet à...
Page 369: Association D'un Nom Convivial
Mémorisation d’un mot de passe OmniPass peut mémoriser toute application, toute interface graphique ou toute autre ressource protégée par un mot de passe. À l’aide de la procédure suivante, vous pourrez sauvegarder dans OmniPass toutes les informations permettant de vous identifier. Ces informations seront ensuite associées à votre « mot de passe principal » ou à...
Page 370: Connexion À Un Site Mémorisé
La deuxième option est moins sécuritaire : Entrer automatiquement sur ce site protégé par mot de passe lorsqu’il est activé. Ne pas demander d’authentification. Cochez la case supérieure pour sélectionner ce choix. Ensuite, chaque fois que vous vous connectez à ce site, OmniPass vous donnera accès sans vous demander de vous authentifier E PARAMÈTRE EST PLUS PRATIQUE CAR DÈS QUE VOUS DEMANDEZ UN SITE QUI Y EST ASSOCIÉ...
Page 371 Connexion à Windows avec un capteur d’empreintes digitales Lorsque vous vous connectez à Windows à l’aide d’un capteur d’empreintes, la fenêtre de prise d’empreintes digitales apparaît à côté de l’écran de connexion Windows. Placez votre doigt enregistré sur le capteur pour que le système vous identifie.
Page 372: Identités D'utilisateur Omnipass
Le remplacement de votre mot de passe Windows constitue l’exception à la règle ci-dessus. Si votre mot de passe est réinitialisé dans Windows, le changement sera détecté par OmniPass qui vous invitera à « Mettre à jour » ou à « Reconfirmer » le mot de passe. Entrez votre nouveau mot de passe Windows dans l’invite, puis cliquez sur [OK].
Page 373: Changement D'identité De L'utilisateur
Choix de l’identité de l’utilisateur lors de la connexion Pour choisir votre identité lors de la connexion, tapez votre nom d’utilisateur dans le champ Nom d’utilisateur :. Appuyez sur [Tab] et assurez-vous que le champ Domaine : se remplit automatiquement. Cliquez sur le champ Mot de passe : pour pointer le curseur dessus et vous verrez le menu déroulant dans le champ Identité...
Page 374: Exporter Un Profil D'utilisateur Omnipass
• OUS DEVEZ EXPORTER PÉRIODIQUEMENT VOTRE PROFIL UTILISATEUR ET LE SAUVEGARDER DANS . S’ UN ENDROIT SÛR IL DEVAIT ARRIVER QUELQUE CHOSE À VOTRE SYSTÈME VOUS POUVEZ IMPORTER VOTRE PROFIL ASS SUR UN NOUVEAU SYSTÈME ET DISPOSER INSTANTANÉMENT DE TOUS VOS PARAMÈTRES ET EMPREINTES DIGITALES MÉMORISÉS •...
Page 375: Centre De Contrôle Omnipass
OmniPass vous informe si le profil utilisateur a été correctement importé. Informations importantes sur les opérations d’importation et d’exportation • Supposons que vous exportez un profil d’utilisateur Windows local depuis OmniPass. Vous voulez importer ce profil sur un autre ordinateur doté d’OmniPass. Avant de pouvoir importer le profil, un utilisateur Windows avec les mêmes références de connexion doit être créé...
Page 376: Gestion Des Utilisateurs
Gestion des utilisateurs L’onglet « Gestion des utilisateurs » comporte deux interfaces principales : Ajouter/supprimer un utilisateur et Importer/exporter un utilisateur. La fonctionnalité Importer/exporter un utilisateur est expliquée dans « Exportation et importation d’utilisateurs » en page 181. La fonctionnalité Ajouter/supprimer un utilisateur est explicite.
Page 377: Dépannage
L’interface Enregistrement vous permet d’enregistrer des empreintes digitales. Si vous désirez des informations sur la procédure d’enregistrement d’un périphérique d’authentification, reportez-vous au Chapitre 2.3. Pour enregistrer des empreintes digitales supplémentaires, cliquez sur Enregistrer un périphérique d’authentification et authentifiez-vous dans OmniPass. Sélectionnez le périphérique de reconnaissance d’empreintes digitales dans l’écran Sélectionner un périphérique d’authentification (il doit être déjà...
Page 378: Impossible D'ajouter Des Utilisateurs Windows Dans Omnipass
Impossible d’ajouter des utilisateurs Windows dans OmniPass Si vous rencontrez des difficultés pour ajouter un utilisateur Windows dans OmniPass, vous devrez peut-être modifier vos paramètres de sécurité locale. Pour ce faire, allez à Démarrer, Panneau de configuration, Outils d’administration et Paramètres de sécurité locale. Ouvrez Stratégies locales et Options de sécurité, puis double-cliquez sur Accès réseau : Modèle de partage et de sécurité...
Page 379 Cette boîte de dialogue apparaît si OmniPass n’a pas réussi à vous connecter à Windows à l’aide des informations d’identification fournies (nom d’utilisateur et mot de passe). Ceci peut arriver dans les circonstances suivantes : • Votre mot de passe Windows a changé. •...
Page 380: Annexe C : Utilisation De L'affichage Intel® Wireless Display
Utilisation de la technologie Wireless Display La nouvelle technologie Intel® Wireless Display (WiDi) est offerte en option sur certains ordinateurs Fujitsu LIFEBOOK. Si votre système est doté de la technologie Intel WiDi, veuillez lire ces informations sur son utilisation. La technologie Intel WiDi permet aux utilisateurs d’afficher sur un téléviseur grand écran le contenu de leur ordinateur portable équipé...
Page 381: Démarrer L'application Widi
• I VOUS AVEZ ACHETÉ UN SYSTÈME AVEC CARTE RÉSEAU LOCAL SANS FIL NTEL ET TECHNOLOGIE NTEL ’ EN OPTION IL POSSIBLE QUE L APPLICATION I SOIT PRÉ INSTALLÉE SELON LA CONFIGURATION DE VOTRE ). L SYSTÈME ES SYSTÈMES AYANT LA FONCTION NTEL I PRÉ...
Page 382: Index
Index recharge remplacement À propos de ce guide remplacement hors tension Adaptateur auto/avion voyant de niveau Alimentation BIOS Adaptateur auto/avion guide adaptateur secteur utilitaire de configuration gestion Bluetooth mise hors tension - Informations supplémentaires mise sous tension Bouton d’alimentation/veille/reprise panne problèmes sources Câble de sortie c.c.
Page 383 Garantie Configuration Gestion de l’alimentation Conventions utilisées dans ce guide Glisser Coordonnées pour contacter Fujitsu Haut-parleurs incorporés Déballage Haut-parleurs stéréo Dépannage DIMM Disque dur Lecteur de DVD problèmes ouverture du plateau voyant d’accès problèmes...
Page 384 Avant d’utiliser la carte réseau sans fil Messages d’erreurs configuration Mode sommeil (veille) Connexion au réseau Modem Dépannage problèmes Spécifications Restaurer vos logiciels pré-installés RJ-11 Ordinateur portable Fujitsu LIFEBOOK RJ-45 rangement voyager avec votre ordinateur SDRAM Secteur Pavé tactile Touchpad adaptateur boutons adaptateurs de fiches commandes...
Page 385 Audio Clavier Dimensions et poids problèmes Environnement d’exploitation Utilitaire de mise à jour des pilotes Fujitsu Driver Update Mémoire Microprocesseur Puce Vidéo Verr défil Verr maj Verr num Tableau de sécurité Tableau de sécurité et d’applications LIFEBOOK boutons WiDi configuration Wireless Display désactivation...

Fujitsu LIFEBOOK S751 Mode D'emploi

English

Appendix A: WLAN User's Guide

Appendix B: Fingerprint Sensor Device

Appendix B: Using Intel® Wireless Display

Français

Chapitre 1 Présentation de Votre Ordinateur LIFEBOOK

Chapitre 2 Première Mise en Marche de Votre Ordinateur Portable LIFEBOOK

Chapitre 3 Options Installables Par L'utilisateur

Chapitre 4 Dépannage de Votre LIFEBOOK

Chapitre 5 Entretien

Chapitre 6 Spécifications Techniques

Annexe A : Guide D'utilisation de la Carte de Réseau Local Sans Fil

Annexe B : Capteur D'empreintes Digitales

Annexe C : Utilisation de L'affichage Intel® Wireless Display

Les langues disponibles

Liens rapides

Chapitres

Dépannage

Manuels Connexes pour Fujitsu LIFEBOOK S751

Sommaire des Matières pour Fujitsu LIFEBOOK S751
