AUTORADIO
Einbauanleitung
Fitting instructions
Instructions de montage
Instrucciones de montaje
Istruzioni di montaggio
Monteringsanvisning
Inbouwinstrukties
Instruções de montagem
3 D93 653 046
Sicherheitshinweise
Einbau- und Anschlußvorschriften
Für die Dauer der Montage und des Anschlusses ist der Minuspol
der Batterie abzuklemmen.
Das Autoradio eignet sich zum Betrieb von 2 x 20 W oder 4 x 7 W.
Hierzu muß das entsprechende Anschlußkästchen am Autoradio
montiert sein.
Beim Bohren von Löchern darauf achten, daß keine Fahrzeugtei-
le (Batterie, Kabel, Sicherungskasten) beschädigt werden.
Der Querschnitt des Pluskabels darf 1 mm
Das Gerät ist mit einer Sicherung, 10 A flink, abgesichert.
Hinweis:
Die zum Lieferumfang dieses Autoradios gehörende Halterung ermög-
licht den Einbau in Fahrzeugen mit DIN-Autoradioausschnitt von 182 x
53 mm, 165 mm Einbauraum und einer Instrumententafeldicke im
Bereich der Befestigungslaschen von 1 - 20 mm, siehe Fig. 1.
Für Fahrzeuge mit abweichender Einbausituation liefert Blaupunkt für
die gängigsten Fahrzeuge fahrzeugspezifische Einbausätze.
Prüfen Sie daher, welche Einbausituation im Fahrzeug vorliegt, und
verwenden Sie ggf. einen fahrzeugspezifischen Einbausatz.
Bei Einbausätzen für 52 mm Geräte sind 4 Distanzplatten Best.-Nr. 8 601
055 056 zu verwenden, Fig. 1a.
Autoradioeinbauvorbereitung
Das Autoradio wird in den vom Fahrzeughersteller vorgesehenen
Autoradioausschnitt eingebaut.
Autoradioausschnitt freilegen (Ablagefach oder Blindblende ausclipsen)
oder Autoradioausschnitt auf 182 x 53 mm ausarbeiten.
Hinter den Autoradioausschnitt fassen und prüfen, welche Befestigungs-
laschen der Halterung umgebogen werden können.
Hinweis: Möglichst alle Befestigungslaschen umbiegen.
Halterung in den Ausschnitt einsetzen und entsprechend die Befestigungs-
laschen mit einem Schraubendreher umbiegen, siehe Fig. 1, 2.
Anschluß
Anschlußübersicht ....................................................................... Fig. 4
Anschlußhinweise ........................................................................ Fig. 5
Equalizer- und Amplifieranschluß ................................................ Fig. 6
Anschluß CD-Player ................................................................ Fig. 7, 8
D
GB
F
E
I
S
NL
P
7 642 795 510
D
2
nicht unterschreiten.

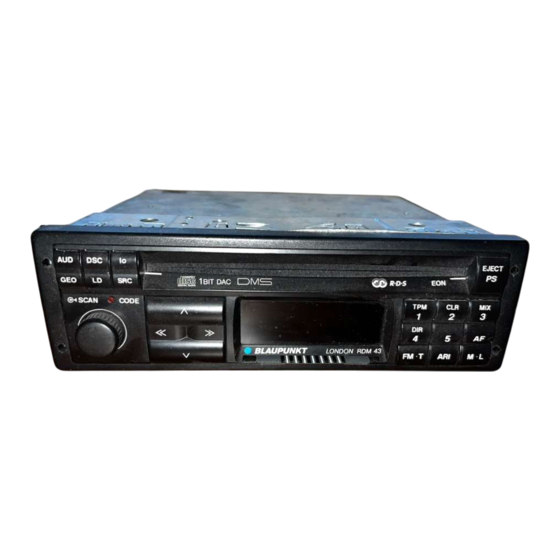

CD - AUTORADIO
London RDM 43
Lautsprecheranschluß:
4 Lautsprecher (4 Ω/7 W) ............................................................ Fig. 9
2 Lautsprecher (4 Ω/22 W) ........................................................ Fig. 10
2 Lautsprecher (4 Ω/22 W) mit Amplifier ................................... Fig. 11
Je nach Lautsprechervorrüstung des Kraftfahrzeuges ist das 2- oder
4- Kanal Anschlußkästchen zu wechseln (2 x 20 W Anschlußkästchen
ist gekennzeichnet).
Anschlußkästchen wechseln
1. Schraube lösen, obere und untere Haltefeder durch Unterhebeln
entriegeln, siehe Fig. 13.
2. Anschlußkästchen herausziehen, siehe Fig. 14.
3. Anschlußkästchen seitenrichtig und parallel zum Gehäuse ansetzen
und vorsichtig eindrücken, siehe Fig. 15.
4. Schraube wieder festziehen und obere sowie untere Haltefeder
einclipsen.
5. Sicherung beim Anschlußkästchen austauschen.
Wichtiger Hinweis!
Bei Nichtbeachten besteht Zerstörungsgefahr der Endstufen.
Lautsprecherausgänge nicht mit Masse verbinden!
Anschluß mit fahrzeugseitigem Systemstecker (ISO-Stecker)
Bei Fahrzeugen, die mit ISO-Anschlußsteckern vorgerüstet sind, dürfen
am ±-Stecker Pin 1, 2 und 3 grundsätzlich nicht belegt sein. Fig. 4
Bei Audi, VW zum Anschluß nur Adapterkabel verwenden.
Bei Opel am ±-Stecker Pin 4 und 7 gegeneinander austauschen. Fig. 12
Anschluß mit fahrzeugseitigem QuickOut
Bei Fahrzeugen, die fahrzeugseitig mit QuickOut ausgerüstet sind (z.Z.
Opel), muß die fahrzeugseitige QuickOut ausgebaut werden.
Autoradioeinbau
Autoradio von vorn in die Halterung einsetzen und einschieben, bis die
seitlichen Rastfedern rechts und links arretieren (deutliches Knacken
hörbar).
Autoradioausbau
Gerät an den beiden Bügeln herausziehen, siehe Fig. 3.
Änderungen vorbehalten
