100883 - FENDEUsE DE bûchEs DE 27 TONNEs

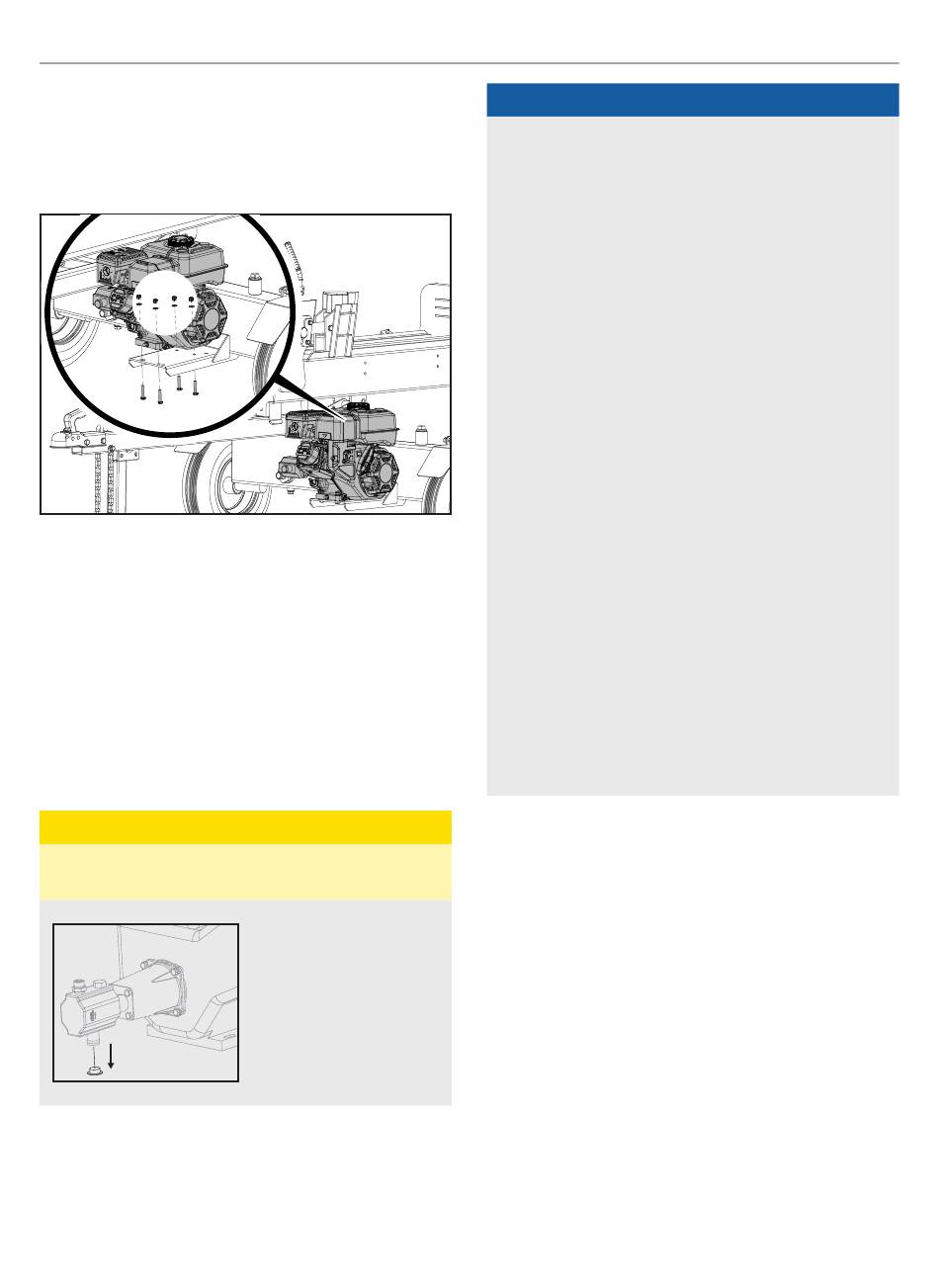

6) Installation du moteur
1. Placez le moteur sur la plateforme de montage du moteur
avec le couvercle du lanceur à rappel orienté vers l'extérieur
vers la roue et alignez les quatre trous de la base du moteur
avec les trous de la plateforme du moteur.
2. Installez un boulon M8 × 40 dans le trou sur la plateforme du
moteur et dans le trou à la base du moteur.
3. Placez une rondelle sur le boulon M8 × 40 et vissez
un contre-écrou en nylon M8 sur le boulon, puis serrez
fermement. Serrez au couple de 8,8 lb-pi – 10,3 lb-pi
(12 – 14 Nm) ou complètement, puis ¼ de tour
supplémentaire.
4. Répétez les étapes 2 et 3 pour les boulons, les rondelles et
les contre-écrous restants.
7) Installation des tuyaux
MIsE EN GARDE
Les bouchons d'expédition rouges doivent être retirés de la
pompe hydraulique avant d'installer les tuyaux.
La pompe hydraulique
peut contenir de l'huile
résiduelle provenant des
procédures d'essai pendant
la production. Nous vous
recommandons d'utiliser
un bac à huile sous la
pompe avant de retirer les
bouchons d'expédition.
Certains tuyaux peuvent être préassemblés en usine et vous
devez vérifier vos tuyaux selon les directives ci-dessous pour
vous assurer qu'ils sont assemblés correctement.
Tuyau d'aspiration
– Il s'agit du tuyau transparent raccordant le réservoir
hydraulique à l'entrée de la pompe.
– Fixez les deux extrémités du tuyau avec des colliers de
serrage à ressort.
Tuyau hydraulique haute Pression
– Ce tuyau est noir et comporte un écrou orientable à
chaque extrémité.
– Le tuyau d'admission d'huile envoie l'huile hydraulique de
la pompe vers la soupape/le cylindre de contrôle.
– Les raccords de tuyaux N'ont PAS besoin de ruban
d'étanchéité pour filets. Les joints toriques permettent
l'étanchéité entre la face des raccords de la pompe et
le tuyau.
Tuyau hydraulique Basse Pression
– Ce tuyau est noir et comporte un écrou orientable à
chaque extrémité.
– Le tuyau de retour d'huile renvoie l'huile hydraulique de la
soupape/du cylindre de contrôle vers le réservoir.
– Les raccords de tuyaux N'ont PAS besoin de ruban
d'étanchéité pour filets. Ce tuyau possède un raccord
hydraulique conique JIC qui permet au raccordement
de se sceller une fois serré et qui ne s'adapte qu'au bon
raccordement.
18
MONTAGE
