Betriebsanleitung
Operating Instructions
Mode d'emploi

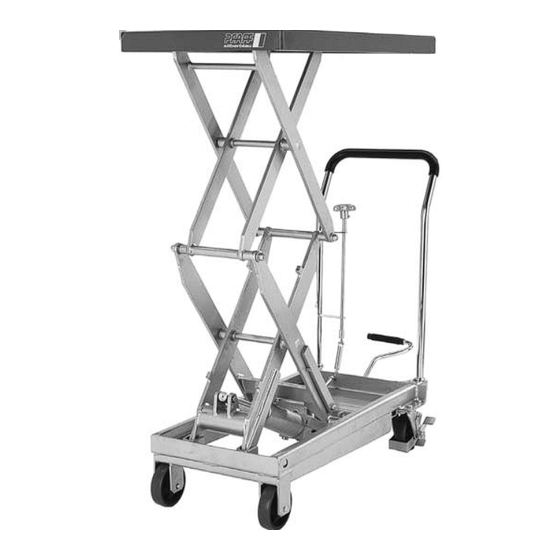

Scherenhubwagen
Scissors-lift trolleys
Tables élévatrices mobiles à ciseaux
150 kg - 300 kg - 350 kg - 500 kg - 750 kg
HX 150
Type
Art. Nr. / Art. No. / Réf. no.
HX 150
HX 300
HX 500
HX 750
HX D 350
technische Änderungen vorbehalten
HX 300; HX 500; HX 750
034600020
034600021
034600022
034600023
034600024
design changes under reserve
F06.08.031 - 01.10.2004
CE
HX D 350
changements techniques sous réserve

Publicité

Table des Matières
loading

Manuels Connexes pour Pfaff HX 150

Sommaire des Matières pour Pfaff HX 150

  • Page 1 Scherenhubwagen Scissors-lift trolleys Tables élévatrices mobiles à ciseaux 150 kg - 300 kg - 350 kg - 500 kg - 750 kg HX 150 HX 300; HX 500; HX 750 HX D 350 Type Art. Nr. / Art. No. / Réf. no.
  • Page 2 Scherenhubwagen / Scissors-lift trolleys / Tables F06.08.031 élévatrices mobiles à ciseaux Maßblatt / Dimension sheet / Page de dimensions HX D Hublast lifting capacity capacité de charge [kg] 1000 Plattformlänge platform length longueur du plateau [mm] Plattformbreite platform width largeur du plateau [mm] Gesamthöhe total height...

  • Page 3: Bestimmungsgemäße Verwendung

    Scherenhubwagen F06.08.031 Deutsch Vor Inbetriebnahme die Betriebsanleitung aufmerksam lesen! Sicherheitshinweise beachten! Dokument aufbewahren! Verwendete Verwendete Signalwörter Signalwörter Piktogramme Piktogramme Allgemeiner nützlicher Hinweis. Wenn sie ihn befolgen, erleichtern sie sich Tipp! die Handhabung des Gerätes Wartungshinweise Achtung! Warnung vor einer allgemeinen Gefahr.

  • Page 4: Sicherheitshinweise

    Gem. BGV D27 § 37 ist der Scherenhubwagen nach Bedarf, jedoch mindestens einmal jährlich durch einen Sachkundigen zu prüfen. Wir empfehlen die Ergebnisse der Prüfungen in einem Prüfbuch festzuhalten. Technische Daten und Abmessungen Typenbezeichnung HX 150 HX 300 HX 500 HX 750 HX D 350 Art.-Nr.
  • Page 5 Scherenhubwagen F06.08.031 Deutsch Bedienungsanleitung HEBEN SENKEN Type HX 150; HX 300; HX 500; Type HX 150 Type HX 300; HX 500; HX 750; HX D 350 HX 750; HX D 350 Der Scherenhubwagen ist mit ei- Hochziehen Drehen des Ablassventils ner Hydraulikpumpe ausgerüstet.

  • Page 6: Entsorgung

    Sachkundigenprüfung durch autorisierte Werkstatt durchführen lassen Hydraulikölwechsel durchführen (verbrauchte Druckflüssigkeit abpumpen, neue Druckflüs- alle 2 Jahre sigkeit einfüllen) -Hydraulikzylinder entlüften- z.B. durch Pfaff-silberblau Kundendienst Die Lebensdauer des Scherenhubwagens ist begrenzt, verschlissene Teile müssen rechtzeitig erneuert werden. Betriebsstoffe / Schmierstoffempfehlung Hydrauliköl: HLP-DIN 51524 T2 ISO VG 22 Schmierstoff: Mehrzweckschmierfett –...

  • Page 7: Intended Use

    Scissors-lift trolleys F06.08.031 English Read the operating instructions carefully before using! Follow safety instructions! Keep document safe! Used Used Signal Words Signal Words Pictograms Pictograms General, helpful tip which will make it Tip! easier for you to handle the device Important Maintenance information note!

  • Page 8: Safety Instructions

    We recommend that you record the results of the inspections in an inspection book. Technical data and dimensions Type description HX 150 HX 300 HX 500 HX 750 HX D 350 Art.
  • Page 9 Scissors-lift trolleys F06.08.031 English Operating Instructions RAISING LOWERING Type HX 150; HX 300; HX 500; Type HX 150 Type HX 300; HX 500; HX 750; HX D 350 HX 750; HX D 350 The scissors lift truck is Lift up the...

  • Page 10: Inspection And Maintenance Instructions

    Change oil in the hydraulic system (suck the oil out of the tank, refill with new oil) – every 2 years ventilate hydraulic cylinder- e.g. by Pfaff-silberblau after-sales service The service life of your scissors-lift trolley is limited. Worn parts must be renewed in good time.

  • Page 11: Tables Élévatrices Mobiles À Ciseaux

    Tables élévatrices mobiles à ciseaux F06.08.031 Français Avant la mise en service, lire attentivement le mode d’emploi! Observer les consignes de sécurité ! Conserver ce document! Pictogram- Pictogram- Termes d'avertissement Termes d'avertissement mes utilisés mes utilisés Conseil d'utilité générale. Si vous le res- Conseil ! pectez, ceci vous facilitera le maniement de l'appareil...

  • Page 12: Consignes De Sécurité

    Conformément aux normes BGV D27 § 37, le transpalette doit être vérifié par un spécialiste selon les nécessités, mais au minimum une fois par an. Nous vous recommandons de consigner les résultats des contrôles dans un registre de contrôle. Caractéristiques techniques et dimensions HX 150 HX 300 HX 500 HX 750 HX D 350 Désignation du type...
  • Page 13 Tables élévatrices mobiles à ciseaux F06.08.031 Français Mode d’emploi MONTÉE DESCENTE Type HX 150; HX 300; HX500; Type HX 150 Type HX 300; HX 500; HX 750; HX D 350 HX 750; HX D 350 Le transpalette haute levée est Relever la ma- Faire pivoter le purgeur équipé...

  • Page 14: Instructions De Contrôle Et De Maintenance

    Procéder à la vidange de l’huile hydraulique (pomper le fluide sous pression usé, tous les deux ans remplir du fluide neuf) Purger le cylindre hydraulique par exemple par le service clients de Pfaff-silberblau La durée de vie de la transpalette est limitée, les pièces usées doivent être remplacées dans les délais.

  • Page 15: Eg-Konformitätserklärung

    Scissors-lift trolleys Tables élévatrices mobiles à ciseaux Type HX 150 - 034600020; Type HX 300 - 034600021; Type HX 500 - 034600022; Type HX 750 - 034600023 Type HX D 350 - 034600024 zum Heben Senken und Verfahren for lifting, lowering and movements...

  • Page 16: Inspection Certificate / Certificat D'inspection

    Signature of a competent durch Result / Résultat Date d’inspection inspector Signature de l’expert Pfaff-silberblau Hebezeugfabrik GmbH & Co. KG Postanschrift: Äußere Industriestraße 18 Postfach 10 22 33 Telefon: 0821 / 7801 - 0 86316 Friedberg / Derching 86012 Augsburg...

Ce manuel est également adapté pour:

Hx 300Hx 500Hx 750Hx d 350
