Carrier Comfort Série Instructions D'installation

24AAA5, 24AAA6
24ABB3, 24ABC6
24ACA4, 24ACC4

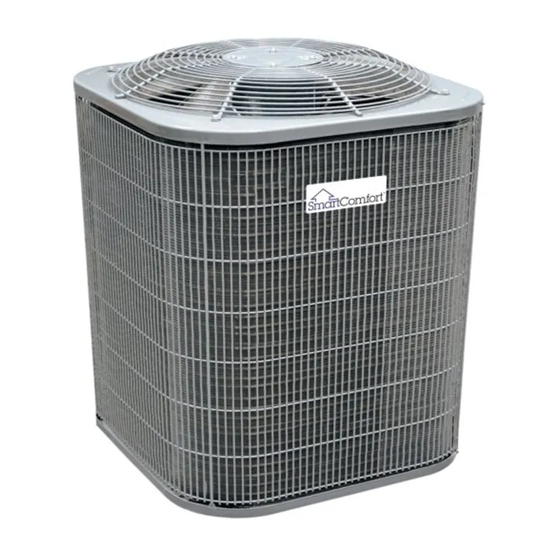

Climatiseurs série Comfort™ à un étage
avec frigorigène Puronr
1---1/2 à 5 tonnes nominales (capacités 18 à 60)
CRITÈRES DE SÉCURITÉ
Une installation fautive, de mauvais réglages, des modifications
inappropriées, un mauvais entretien, une réparation hasardeuse ou
une mauvaise utilisation peuvent provoquer une explosion, un
incendie, une électrocution ou d'autres conditions pouvant infliger
des dégâts matériels, des blessures, voire la mort. Consultez un
installateur qualifié, une entreprise de service d'entretien ou votre
distributeur ou succursale pour obtenir des renseignements ou de
l'aide. L'installateur qualifié ou l'entreprise de service doit
impérativement utiliser des trousses et des accessoires autorisés par
l'usine pour réaliser une modification sur le produit. Référez- -vous
aux instructions individuelles accompagnant les trousses ou les
accessoires au moment de leur installation.
Respectez tous les codes de sécurité. Portez des lunettes de sécurité,
des vêtements de protection et des gants de travail. Utilisez un
chiffon humide pendant le brasage. Prévoyez avoir un extincteur à
portée de main. Prenez connaissance de l'intégralité de ces
instructions et respectez les messages d'avertissement et de
prudence dans les documents et sur l'appareil. Consultez les codes
locaux du bâtiment et l'édition courante du Code national de
l'électricité (NEC) NFPA 70. Au Canada, reportez- -vous aux
éditions actuelles du code canadien de l'électricité CSA 22.1.
Sachez reconnaître les informations de sécurité. Voici, par exemple,
! ! vous avertissant d'un danger. Soyez vigilant lorsque
le symbole
vous voyez ce symbole sur l'appareil et dans les instructions ou les
manuels; vous risquez de vous blesser. Assurez- -vous de bien saisir
toute la portée des mots indicateurs suivants : DANGER,
AVERTISSEMENT et MISE EN GARDE. Ces mots sont associés
aux symboles de sécurité. Le mot DANGER indique les risques les
plus élevés. Ils entraîneront de graves blessures, voire la mort. Le
mot AVERTISSEMENT signale un danger qui pourrait entraîner
des blessures ou la mort. Les mots MISE EN GARDE sont utilisés
pour identifier des pratiques dangereuses pouvant entraîner des
blessures superficielles ou des dégâts matériels. Le mot
REMARQUE met en évidence des suggestions qui permettront
d'améliorer l'installation, la fiabilité ou le fonctionnement.
AVERTISSEMENT
!
RISQUE D'ÉLECTROCUTION
Le non- -respect de cet avertissement pourrait entraîner des
blessures, voire la mort.
Le sectionneur principal doit être placé sur OFF (ARRÊT)
avant l'installation, la modification ou l'entretien du
système. Notez que plusieurs sectionneurs pourraient être
présents. Verrouillez et posez une étiquette d'avertissement
appropriée sur le sectionneur.
Instructions d'installation
AVERTISSEMENT
!
RISQUE D'EXPLOSION
Le non- -respect de cet avertissement
pourrait entraîner des blessures graves
ou mortelles et des dommages
matériels.
N'utilisez jamais de l'air ou des gaz
renfermant
rechercher
fonctionner
frigorigène. Des mélanges pressurisés
d'air ou de gaz renfermant de
l'oxygène pourraient provoquer une
explosion.
GÉNÉRALITÉS
REMARQUE : Dans certains cas, les causes de bruit dans les
pièces de vie sont liées aux vibrations causées par le gaz, dues à
une installation non adéquate de l'équipement.
1. Positionnez l'appareil à l'écart des fenêtres, des patios, des
terrasses, etc., où son fonctionnement pourrait déranger le
client.
2. Assurez- -vous que les diamètres des tuyaux de vapeur et de
liquide correspondent à la capacité de l'appareil.
3. Acheminez les tuyaux de frigorigène aussi directement que
possible et évitez de les recourber et de les tordre.
4. Laissez du mou entre la structure et l'appareil afin
d'absorber les vibrations.
5. Lorsque vous acheminez les tuyaux de frigorigène à travers
le mur, scellez l'ouverture au moyen d'une vulcanisation à
température ambiante ou de tout composé de calfeutrage
souple à base de silicone. (Consultez la figure 1.)
6. Évitez le contact direct des tuyaux avec les conduites d'eau,
les conduits, les solives de plancher, les goujons des murs,
les planchers et les murs.
7. Ne suspendez pas les tuyaux de frigorigène provenant des
solives et des goujons au moyen de fils rigides ou de
sangles en contact direct avec les tuyaux. (Consultez la
figure 1.)
8. Assurez- -vous que l'isolation des tuyaux est pliable et
qu'elle recouvre complètement la conduite de vapeur.
9. Au besoin, utilisez les sangles de suspension de 1 po
(25,4 mm) de largeur qui correspondent à la forme de
l'isolation des tuyaux. (Consultez la figure 1.)
10. Isolez les sangles de suspension de l'isolation au moyen de
manchons métalliques recourbés pour correspondre à la
forme de l'isolation.
de l'oxygène pour
des fuites ou faire
un compresseur de
