Manuels Connexes pour thomann the box pro TP218/1600 MKIII
Sommaire des Matières pour thomann the box pro TP218/1600 MKIII

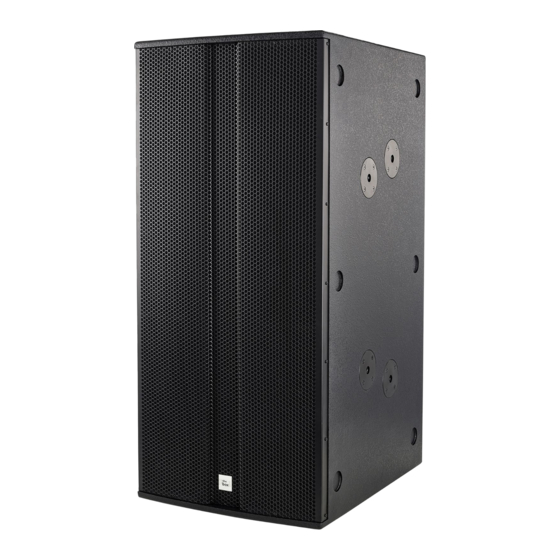

- Page 1 TP218/1600 MKIII subwoofer passif notice d'utilisation...
- Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 27.08.2015, ID : 230516...
-
Page 3: Table Des Matières
Table des matières Table des matières Remarques générales..........................4 Consignes de sécurité..........................6 Performances............................... 9 Installation..............................10 4.1 Conseils pour utiliser les haut-parleurs..................11 4.2 Prises pour le câblage « basse sur 1 »..................13 4.3 Prises pour le câblage « basse sur 2 »..................15 Données techniques.......................... -
Page 4: Remarques Générales
Remarques générales Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter. - Page 5 Remarques générales Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. ATTENTION ! Cette association du symbole et du terme générique renvoie à...
-
Page 6: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour la sonorisation. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. - Page 7 Consignes de sécurité Sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
- Page 8 Consignes de sécurité ATTENTION ! Risque de traumatismes auditifs L’appareil peut produire un volume sonore susceptible de provoquer des trou‐ bles auditifs temporaires ou permanents. En cas d’exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l’apparition d’acouphènes ou de perte auditive.
-
Page 9: Performances
Performances Performances Fonctions particulières de ce subwoofer passif à niveau uniforme destiné à un usage commer‐ cial Raccordements réalisables : – 2 prises NL4 verrouillables (1+/1– vers la basse ; 2+/ 2– interconnectée) – 2 prises NL4 verrouillables pour le câblage du système (2+/ 2– vers la basse ; 1+/1– interconnectée) 4 brides pour pied (M20) sur le dessus 12 poignées... -
Page 10: Installation
Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’appareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Etablissez les connexions tant que l’appareil n’est pas branché. -
Page 11: 4.1 Conseils Pour Utiliser Les Haut-Parleurs
Installation REMARQUE ! Risque de dommages matériels dus aux champs magnétiques Les haut-parleurs produisent un champ magnétique statique. Observez donc une distance suffisante par rapport aux appareils qui risqueraient d’être perturbés ou endommagés par un champ magnétique externe. 4.1 Conseils pour utiliser les haut-parleurs Les haut-parleurs doivent être positionnés de manière à... - Page 12 Installation Les meilleurs résultats s'obtiennent lorsque la puissance en watts et l'impédance des haut-par‐ leurs correspondent aux exigences de l'amplificateur. Tenez toujours compte des données techniques des haut-parleurs raccordés ! La limite inférieure de l'impédance minimale de sortie de l'amplificateur ne doit pas être dépassée par la charge totale des haut-parleurs raccordés. La puissance de sortie RMS max.
-
Page 13: Prises Pour Le Câblage « Basse Sur 1
Installation 4.2 Prises pour le câblage « basse sur 1 » Afin de pouvoir utiliser les prises de câblage « basse sur 1 », tournez le capot de la zone de connexion de manière à ce que les évidements soient à l’horizontale. TP218/1600 MKIII... - Page 14 Installation 1, 2 Connexions NL4 branchées en parallèle (1+/1– vers la basse ; 2+/ 2– intercon‐ nectée) Cette variante de connexion vous permet de raccorder directement la basse par un câble deux fils (fils 1+/1–). Si vous utilisez un câble quatre fils, vous pouvez utiliser des têtes ampli qui reçoivent le signal au niveau des fils 2+/ 2–...
-
Page 15: Prises Pour Le Câblage « Basse Sur 2
Installation 4.3 Prises pour le câblage « basse sur 2 » Afin de pouvoir utiliser les prises de câblage « basse sur 2 », tournez le capot de la zone de connexion de manière à ce que les évidements soient à la verticale. 3, 4 Connexions NL4 branchées en parallèle (2+/ 2–... - Page 16 Installation Ces connexions simplifient le câblage avec des câbles à quatre fils, puisque leurs têtes ampli reçoivent les signaux au niveau des fils 1+/ 1– et réalisent l’interconnexion par les fils 2+/ 2– ; la basse est raccordée aux fils 2+/2– et interconnecte les fils 1+/ 1–. Peu importe l’ordre dans lequel les haut-parleurs sont raccordés.
-
Page 17: Données Techniques
Données techniques Données techniques Équipement 2 × haut-parleur de type bass-reflex, 18 pouces Puissance en watts 1600 W (AES), 3200 W (peak) Impédance 4 Ω Pression sonore 100 dB (SPL) 136 dB (max.) Plage de fréquences 34 Hz … 150 Hz (–3 dB) Dimensions (L ×... -
Page 18: Protection De L'environnement
Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas‐ tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage. - Page 20 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
