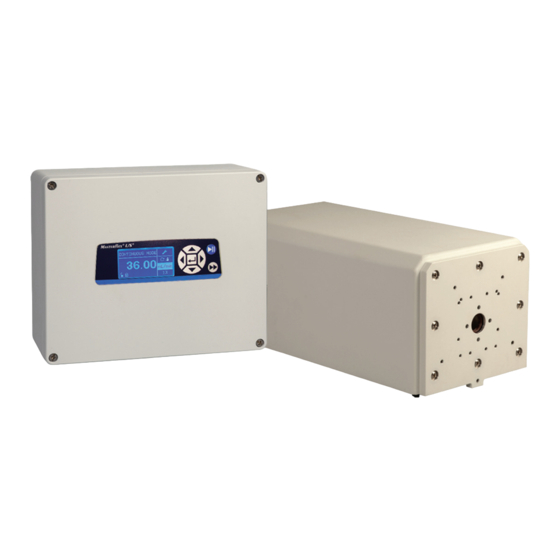

Manuel d'utilisation :
L/S
MODULAR
®
DIGITAL PUMP
DRIVES
Numéro de modèle
77301-40
77301-50
®
A-1299-1101B
Édition 03
Publicité
Table des Matières
Manuels Connexes pour Masterflex 77301-40
Sommaire des Matières pour Masterflex 77301-40

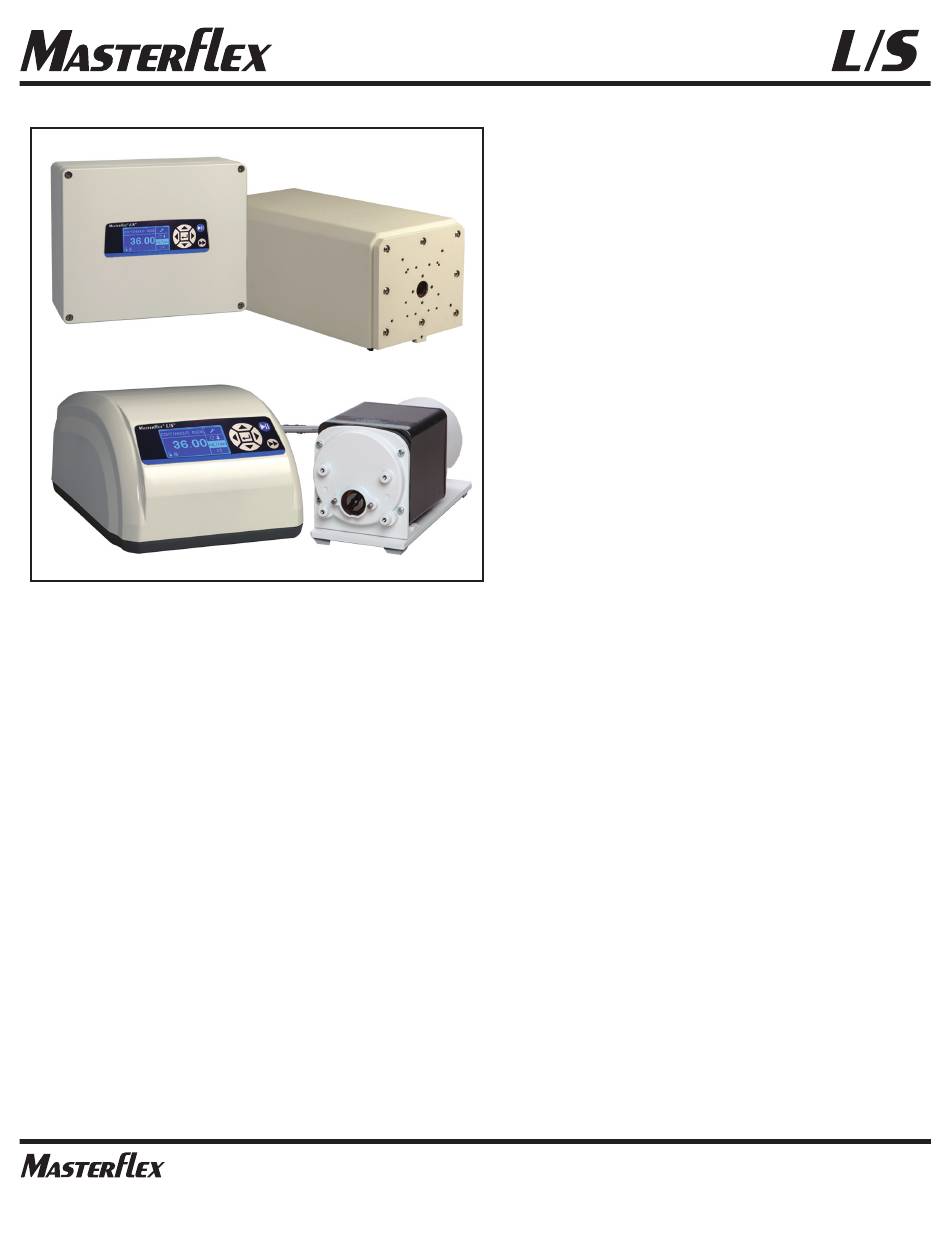

- Page 1 ® Manuel d’utilisation : MODULAR ® DIGITAL PUMP DRIVES Numéro de modèle 77301-40 77301-50 MASTERFLEX ® ® A-1299-1101B Édition 03 ® (US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-549-7600 • 1-847-381-7050 www.masterflex.com • techinfo@masterflex.com...
- Page 2 Masterflex – Reg TM Cole-Parmer Instrument Company. Les marques suivies du symbole ® dans cette publication sont des marques déposées aux États-Unis et dans d’autres pays. POMPE POUR LIQUIDES Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex...
- Page 3 NEC (Code national de l’électricité), y compris et sans s'y limiter avec des liquides inflammables. Consulter l’usine pour connaître les produits adaptés à ces types d’application. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®...
-
Page 5: Table Des Matières
Fonction anti-gouttes ......... .3-27 Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®... - Page 6 Remplacement du fusible ........4-2 Remplacement d’engrenage (Pour seulement 77301-40) ....4-3 Nettoyage .
- Page 7 Remplacement des fusible ........4-2 Remplacement d’engrenage (Pour seulement 77301-40) ....4-3 Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX...
- Page 9 Fonctionnement du Mode distribution ......3-22 Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®...
-
Page 11: Introduction
L’entraînement numérique contrôle la vitesse des têtes de pompe MASTERFLEX® afin de fournir des débits variant de 0,001 à 3400 mL/min. Possibilité de monter jusqu’à 2 (600 tr/min) têtes de pompe MASTERFLEX et toute tête de pompe compatible avec MASTERFLEX. -
Page 12: Description Générale
à nos têtes de pompe multicanaux et à cartouche. La pompe numérique MASTERFLEX fournit une répétabilité de 0,1 pour cent de la vitesse du moteur afin de maximiser la productivité lors d’applications de précision de dosage des liquides, de distribution de lots et de remplissage. -
Page 13: Section 2 Installation Et Configuration
Monter la tête de pompe et remplir les tubulures (voir les fiches techniques Tête de pompe dans ce lecteur flash ou sur le web). Vérifier que les galets sont propres de pompe et sans défauts. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®... -
Page 15: Section 3 Fonctionnement
AVERTISSEMENT : La rupture d’un tuyau peut provoquer une pul- vérisation de liquide refoulé par la pompe. Prendre les mesures appropriées pour protéger l’opérateur et les appareils. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®... -
Page 16: Panneau De Commande
L’amorçage s’arrête une fois la touche relâchée. ATTENTION : Éloigner les doigts du rotor lorsque la pompe fonctionne. Arrêter la pompe avant le chargement ou le déchargement des tuyaux. Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... -
Page 17: Menu Principal
ENTRÉE pour restaurer les paramètres par défaut. Pour restaurer les paramètres par défaut de l’entraînement, appuyer sur les touches GAUCHE/DROITE ( / ) en les maintenant enfoncées pendant la remise sous tension. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®... -
Page 18: Étalonnage De Tuyau
9. Placer un récipient mesureur à la sortie de la pompe. Mettre le champ DÉMARRER en surbrillance et appuyer sur la touche ENTRÉE. L’entraînement fonctionnera en se basant sur le volume par défaut du débit estimé sélectionné. Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... - Page 19 1 mL/min, le calcul de la durée d’exécution de l’étalonnage est le suivant : 60 / (1 mL/min / 6 mL) = 360 secondes Ces 360 secondes dépassent la durée d’exécution maximum de 4 minutes (240 secondes). Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®...
-
Page 20: Menu Installation
Verrouillage du pavé numérique : Permet de verrouiller et déverrouiller le pavé numérique. Volume cumulatif : Afficher et réinitialiser le volume cumulatif. Menu principal : Retourner au Menu principal. Quitter : Retourner à l’écran de fonctionnement du mode. Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... -
Page 21: Écran Mode Continu
ENTRÉE pour obtenir l’écran Verrouillage du pavé numérique. Le verrouillage du pavé numérique permet d’empêcher quiconque de modifier les paramètres de l’entraînement. Une fois le verrouillage effectué, cette icône se change en Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®... -
Page 22: Fonctionnement Du Mode Continu
HAUT/VERS LE BAS du pavé directionnel pour sélectionner l’unité de débit souhaitée et appuyer sur ENTRÉE pour valider ce choix. L’entraînement va alors fonctionner dans cette unité de débit. Appuyer sur la touche MARCHE/ARRÊT pour faire repartir l’entraînement. Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... -
Page 23: Écran Mode Distribution Programmée
I. Affichage de la durée : Les chiffres du milieu indiquent la durée restante pour l’entraînement dans la Durée de marche ou Durée d’arrêt mise en surbrillance à droite de l’affichage (position D ou E, Figure 3-4). Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®... -
Page 24: Fonctionnement Du Mode Distribution Programmée
à l’aide des flèches GAUCHE/DROITE. Après avoir sélectionné une Durée de marche optimale, appuyer de nouveau sur ENTRÉE pour valider. L’entraînement fonctionnera alors pendant la durée inscrite au centre de l’écran. 3-10 Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... -
Page 25: Fonctionnement Du Mode Distribution Programmée
Sur l’écran Compte de lot, utiliser le pavé directionnel pour sélectionner RÉINITIAL. et appuyer sur la touche ENTRÉE pour réinitialiser le compte de lot, puis sélectionner QUIT. pour revenir à l’écran de fonctionnement principal du Mode distribution programmée. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® 3-11... -
Page 26: Écran Mode Distribution Répétée
J. Volume répété : Affiche le Volume répété pendant la distribution ou la Durée d'arrêt. K. Anti-gouttes: la présence d’une icône représentant une goutte d’eau indique que la fonction Anti-gouttes est activée. Pour plus d’informations, consulter Fonction Anti-gouttes page 3-27. 3-12 Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... -
Page 27: Fonctionnement Du Mode Distribution Répétée
Sélectionner QUIT. pour revenir à l’écran du Mode distribution répétée. • Le compte de lot peut être réinitialisé depuis l’écran COMPTE DE LOT en sélectionnant RÉINITIAL. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® 3-13... -
Page 28: Fonctionnement Du Mode Distribution Répétée
Distribution répétée est supérieure à 80 heures à 600 tr/min. Le volume maximum réel dépend de la taille du tuyau et des unités de débit sélectionnés. 3-14 Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... -
Page 29: Écran Répéter Paramètre
F. EFFACER : Cette sélection supprime le nombre affiché à l’écran et permet de sélectionner un nouveau volume répété. G. QUIT. : Pour revenir au Mode distribution répétée. H. Volume : Il s’agit de la quantité distribuée pendant la répétition. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® 3-15... -
Page 30: Fonctionnement De Répéter Paramètre
été sélectionnées, l’entraînement affiche un volume en ml dans le MODE DISTRIBUTION RÉPÉTÉE qui dépend de la taille de tuyau sélectionné. Voir ETALONNAGE DE TUYAU pour améliorer la précision de la conversion. 3-16 Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... -
Page 31: Écran Du Mode Distribution De Volume
I. Volume : Affiche le Volume pendant la distribution ou la Durée d’arrêt. J. Anti-gouttes : la présence d’une icône représentant une goutte d’eau indique que la fonction Anti-gouttes est activée. Pour plus d’informations, consulter Fonction Anti-gouttes page 3-27. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® 3-17... -
Page 32: Fonctionnement Du Mode Distribution De Volume
REMARQUE : Si la Durée d’arrêt est réglée sur 00:00:00, il est alors nécessaire d’appuyer sur la touche MARCHE/ARRÊT du pavé numérique ou du connecteur E/S à distance pour que l’entraînement commence la distribution suivante. 3-18 Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... - Page 33 Distribution volume est supérieure à 80 heures à 600 tr/min. Le volume maximum réel dépend de la taille du tuyau et des unités de débit sélectionnés. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® 3-19...
-
Page 34: Menu Télécommande
(voir position G, Figure 3-2). REMARQUE : Le Courant de sortie indique la Vitesse de la commande de marche. Utiliser les contacts du Moteur en marche (normalement ouverts/fermés) pour indiquer si la pompe fonctionne. 3-20 Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... - Page 35 MARCHE/ARRÊT arrête l’entraînement. En MODE CONFIGURER REPETITION, l'arrivée MARCHE/ARRÊT fonctionne de la même manière qu’en MODE CONTINU; le fait de la fermer fait fonctionner la pompe jusqu’à l’ouverture. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® 3-21...
- Page 36 DÉMARRER/ARRÊTER, l’entraînement commence une distribution avec une fermeture momentanée des contacts et s’arrête avec une fermeture momentanée des contacts à la fois pendant la période de distribution et pendant la période d’intervalle. 3-22 Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex...
-
Page 37: Configuration Des Broches Db-25 Avec Schéma De Câblage
REMARQUE : Les sorties des collecteurs ouverts en état de "faible impédance" sont mises à la terre et en état « d’impédance élevée » sont fondamentalement flottantes. Voir la page suivante sur le Collecteur Ouvert. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® 3-23... -
Page 38: Configuration Des Broches 31 Avec Schéma De Câblage
REMARQUE : Les sorties des collecteurs ouverts en état de "faible impédance" sont mises à la terre et en état « d’impédance élevée » sont fondamentalement flottantes. Voir la page suivante sur le Collecteur Ouvert. 3-24 Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... -
Page 39: Arrivées Et Sorties Commandées À Distance
Contacts de relais normalement ouverts et normalement fermés Sortie d’alarme générale : Ouverte (impédance élevée) lorsqu’une alarme est affichée Témoin Local/Télécommande : Ouvert (impédance élevée) en mode télécommande (Tension d’entrée ou Courant d’entrée). Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® 3-25... -
Page 40: Contacts Du Moteur En Marche
120 V aux contacts de relais ! +24 V 10 k Sortie Vers le contrôleur programmable Figure 3-15. Raccordement des sorties de collecteur ouvert vers un contrôleur programmable 3-26 Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... -
Page 41: Fonction Anti-Gouttes
VERS LE HAUT et VERS LE BAS et DROITE et GAUCHE pour changer les chiffres. Appuyer sur la touche ENTRÉE et ensuite sélectionner QUITTER pour enregistrer le réglage. Désormais l’entraînement s’inversera après chaque distribution. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® 3-27... -
Page 43: Maintenance
Engrenage uniquement (600 tr/min) 07553-09 REMARQUE : (La trousse de remplacement de joint n’est pas offerte à l’utilisateur final. Veuillez contacter un centre d’entretien agréé en cas de défaillance du joint.) Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®... -
Page 44: Remplacement Du Fusible
Fusible T3,15A (5 × 20 mm) – Ne pas substituer à un autre modèle Commutateur d’alimentation – Tous les paramètres sont conservés en mémoire Broche 31 prises E/S (Lavable - Style B) Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... -
Page 45: Remplacement D'engrenage (Pour Seulement 77301-40)
Garder le carter de l’entraînement propre en utilisant des détergents non agressifs. Ne pas immerger ni utiliser de quantités abondantes de liquide lors du nettoyage. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®... -
Page 47: Dépannage
« MARCHE » sans manuel pour de plus amples détails. arrivée au connecteur E/S. 2. Sélectionner « MARCHE» dans le menu DEMARRER/ARRÊTER pour faire fonctionner sans arrivée au câble du connecteur E/S. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®... -
Page 48: Définitions Des Erreurs
2) Les données de EEPROM sont hors limites. Actions : L’erreur sera supprimée après 10 secondes et les paramètres seront réinitialisés sur les valeurs par défaut. Si l’erreur persiste, consulter l’usine. Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex... - Page 49 à 104° F (40° C). Vérifier que la pompe tourne librement et qu’il n’y a aucune restriction du débit d’air. Si l’erreur persiste, consulter l’usine. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®...
- Page 50 Condition(s) d’erreur : Interruption déclenchée quand la surveillance n’a pas été mise à jour. Actions : Effectuer un cycle d’initialisation de l’entraînement pour réinitialiser l’erreur. Si l’erreur persiste, consulter l’usine. Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex...
-
Page 51: Accessoires
Connecteur DB-25 mâle 07523-94 Tube de distribution DB-25 mâle 73-060-595 Pédale (NEMA 4X)* 07575-84 Câble de télécommande, broches 31 (NEMA 4X)*, 07575-80 25 pi (7,62 m) *Pour entraînements lavables uniquement. Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®... -
Page 53: Spécifications
Tension d’entrée (0–10 V c.c. à 10 kΩ), Fonctionnement nominal de ±50 V Tous modèles Courant d’entrée (0–20 mA ou 4–20 mA à 250 Ω), Fonctionnement nominal de ±50 V Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®... - Page 54 Modèles pour plan de travail Matériau exposé en aluminium, plastique ABS et vinyle, moteur en aluminium enduit de poudre Modèles lavables Matériau exposé en acier enduit de polyester et aluminium enduit de poudre Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex...
- Page 55 Révision 1, ou une version plus récente de la même norme comprenant les même critères de contrôle et d’essais. (Pour conformité CE): EN61010-1 : (Directive européenne sur les basses tensions) et EN61326 : (Directive de compatibilité européenne) Masterflex Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ®...
-
Page 57: Garantie, Retour De Produit Et Assistance Technique
Section 8 Assistance technique GARANTIE Utiliser uniquement des tubes MASTERFLEX extrudés avec précision avec les pompes MASTERFLEX pour garantir des performances optimales. L’utilisation d’autres tubes peut annuler les garanties applicables. Ce produit est garanti contre tout défaut de matériel ou de main-d’œuvre et tout produit défectueux sera, à... - Page 58 Nous ne serons pas responsable des dommages résultant d’un emballage incorrect. Assistance Technique Si vous avez des questions concernant l’utilisation de ce produit, contactez le fabricant ou le revendeur autorisé. Manuel d’utilisation des entraînements modulaires de pompes numériques MASTERFLEX ® Masterflex...
