OPOZORILO
• Poskrbite, da bo cev odtoka na dnu svežnja cevi. Če cev postavite na vrhnjo stran, lahko
povzroči prelivanje vsebnika s kondenzirano vodo.
• Pustite, da se cev počasi spušča po celotni dolžini, tako da bo lahko odtočna voda odtekala
gladko.

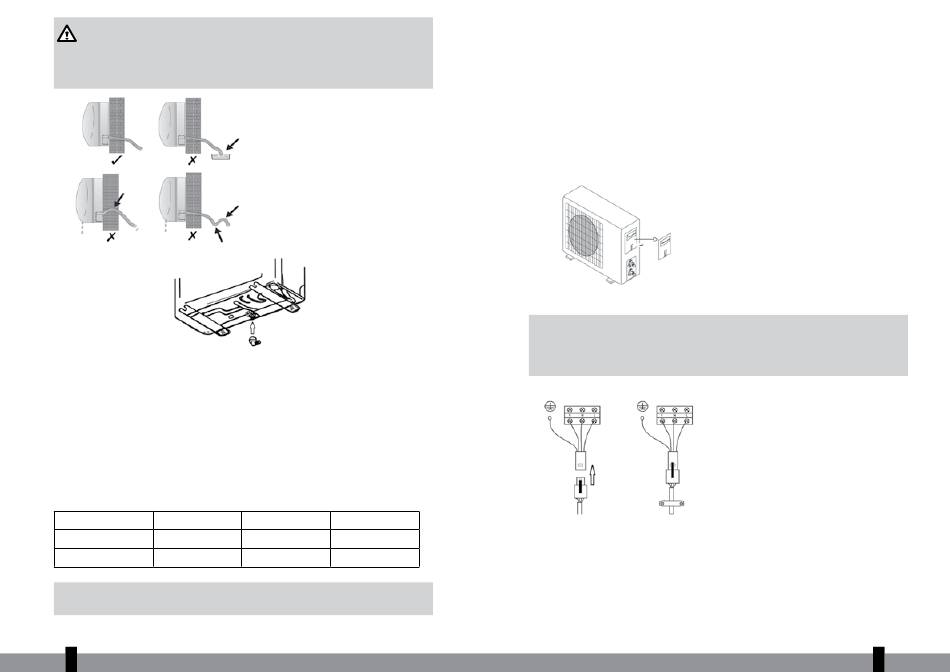

Slika 15
9.2 Povezava drenažnega elementa za kondenzirano vodo iz zunanje
enote.
Namestite tesnilni obroček odtočne cevi in namestite odtočni priključek v odprtino na spodnji strani zunanje
enote. Odtočno cev povežite z odtočno gibko cevjo (ni dobavljena). Na ta način se lahko kondenzirano
vodo, ki nastaja med grelnim načinom delovanja klimatske naprave, odvaja proč. Glejte sliko 16.
Slika 16
10. ELEKTRIČNA IZOLACIJA
• Za klimatsko napravo uporabite ločen krogotok. Poskrbite, da bo krogotok zaščiten z ustrezno varo-
valko. Glejte tabelo spodaj.
• Napajalna napetost mora biti v razponu 95-105 % nazivne napetosti, ki je navedena na nazivni
oznaki.
• Napajalni tokokrog je treba zaščititi z ozemljitveno-uhajavim prekinjevalcem toka.
• Preverite, ali je klimatska naprava ozemljena pravilno.
• Kable povežite skladno z diagramom povezav. Glejte poglavje 11.
• Vse žične povezave morajo biti v skladu z nacionalnimi in lokalnimi električnimi standardi in pravili
in jih morajo vzpostaviti usposobljeni tehniki.
Model Omrežno napajanje
220 - 240V, ~50Hz
≤ 3,5 kW
220 - 240V, ~50Hz
> 3,5 kW
G
POZOR!
Napajalna napetost mora biti skladna z nazivno napetostjo klimatske naprave
y
136 136
Nazivni vhodni tok (sti- Premer električnega
kalo/varovalka) kabla
16A 2,5 mm
2
16A počasna 2,5 mm
2
11. POVEZOVANJE ELEKTRIČNIH KABLOV
11.1 Priklop električnih kablov za modele TSCS 8xx - 10xx.
a. Z napravo je dostavljen električni kabel dolžine 4,0 metrov za električno povezavo med notranjo in
zunanjo enoto, najdete pa ga lahko v paketu cevja za hladilno sredstvo (notranja enota).
b. Ta električni kabel je dostavljen z električnim "push-fit" spojem.
c. Ta električni kabel je dostavljen z električnim "push-fit" spojem.
d. Odstranite krovno ploščo bloka priključnih sponk zunanje enote, tako da odvijete vijak.
e. Priključek notranje enote priključite v priključek zunanje enote, kabel pa pritrdite na blok priključkov
z nameščeno sponko kabla.
Krovna plošča
Slika 17
f. Električni kabel priključite šele, ko bo dokončana celotna namestitev klimatske naprave.
G
POZOR
Vtič vtaknite v vtičnice za modele s kapaciteto <4,5 kW.
Električni kabel povežite neposredno z omrežno napetostjo za modele s kapaciteto <4,5 kW. Ne
uporabite vtiča in vtičnice. Visoki tok lahko poškoduje nožice vtiča in vtičnice in lahko povzroči
požar.
Zunanja enota: Zunanja enota:
Proti notranji enoti Zavarujte kabel s kabelsko sponko
11.2 Priklop električnih kablov za modele TS 8xx.
a. Najprej povežite kabel notranje enote.
b. Povezovalni kabel za povezavo notranje enote z zunanjo enoto mora biti kabel tipa H07RN-F, 2,5
mm².
c. Za povezavo kabla z blokom priključnih sponk notranje enote: Odstranite sprednjo ploščo in pokrov
Slika 18
