Tout fonctionnement inadéquat du système d'évacuation
7.
commun doit être corrigé de manière à respecter les
normes de la plus récente édition du « national Fuel gas
code », AnsI Z223.1. lorsqu'il est nécessaire de modi-
fier les dimensions d'une portion quelconque du système
d'évacuation commun, ces dernières doivent être modi-
fiées de manière à respecter les dimensions minimales
indiquées dans les tableaux pertinents de la plus récente
édition du « national Fuel gas code », AnsI Z223.1.
INSTALLATION ET DIRECTIVES À PROPOS DU REgISTRE D'ÉVENT
INSTALLATION DU REgISTRE
REMARQUE : consulter l'illustration 11 pour les
étapes 1 à 6.

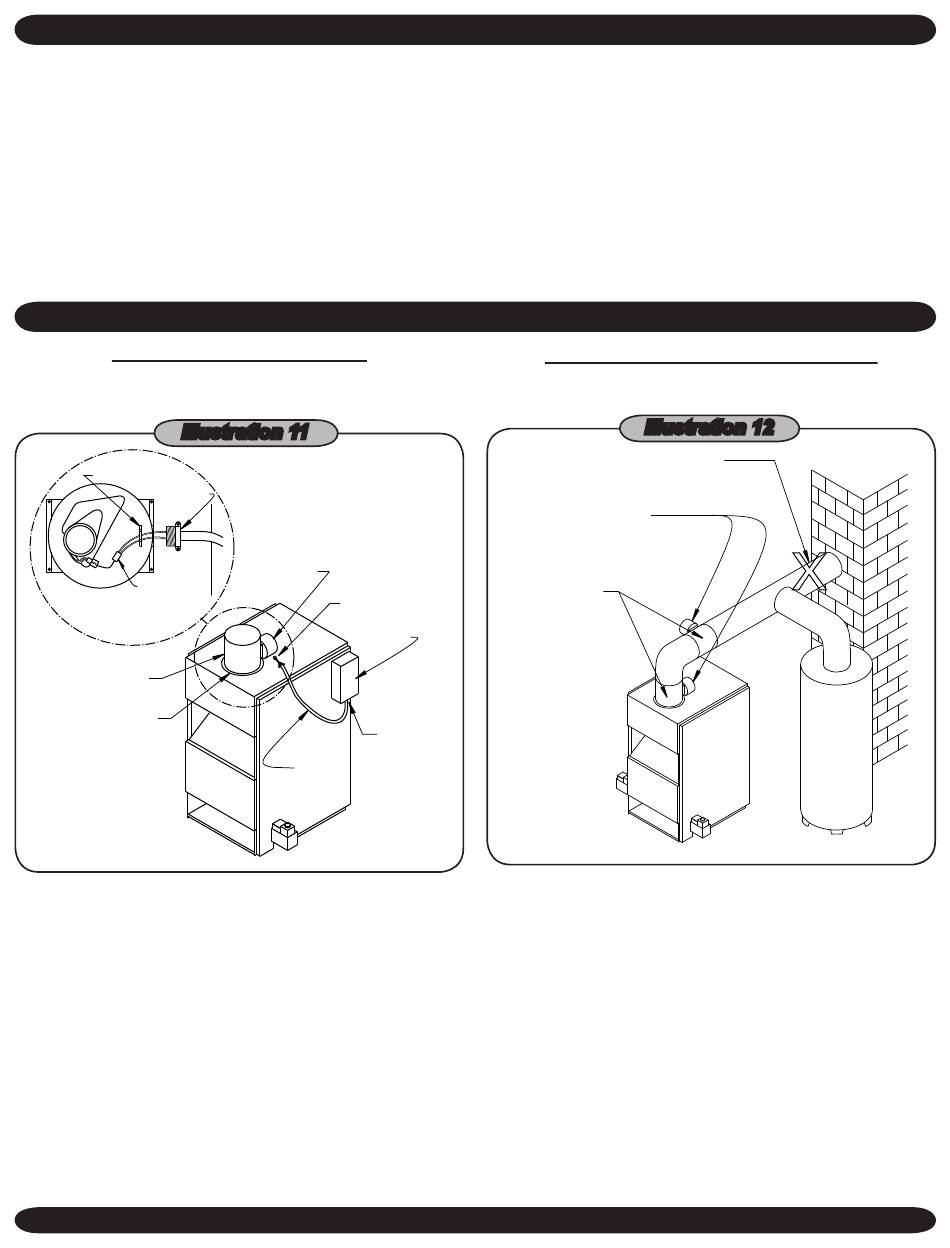

Illustration 11
CONTRE-ÉCROU
CONNECTEUR
DE FAISCEAUX
RACCORD
DE REGISTRE
REGISTRE
D'ÉVENT
SORTIE
D'ÉVENT
Placer le registre d'évent sur ou aussi près que possible
1.
de la sortie de l'évent de la chaudière. (Illustration 12)
2.
Retirer le couvercle du moteur du registre d'évent.
3.
glisser le raccord du faisceau de câbles du registre dans
l'orifice du support sur le cadre du moteur du registre.
Serrer le contre-écrou sur le raccord du faisceau de
4.
câbles du registre.
5.
Brancher le raccord du registre dans la prise sur le cadre
du moteur du registre.
6.
Replacer le couvercle du moteur du registre et câbler le
registre en se basant sur l'illustration 11.
MODIFICATION DU SySTÈME D'ÉVENT
BRANCHEMENT PAR
UN INSTALLATEUR
MOTEUR
DU REGISTRE
BRANCHEMENT PAR
UN INSTALLATEUR
AQUASTAT
CÂBLÉ
EN USINE
FAISCEAU DE
CÂBLES
DU REGISTRE
DIRECTIVES À PROPOS DU REgISTRE
2.
s'assurer que le registre d'évent ne dessert que la
chaudière. (Illustration 12)
Illustration 12
EMPLACEMENTS DE
REGISTRES INACCEPTABLES
CONSULTER LES DIRECTIVES
D'INSTALLATION DE
REGISTRES DU FABRICANT
POUR L'EMPLACEMENT
DE LA BOÎTE DE COMMANDE
DU REGISTRE
EMPLACEMENTS
ACCEPTABLES DU
REGISTRE D'ÉVENT
CHAUDIÈRE
2.
conserver un dégagement d'au moins 6 po (15,5 cm)
entre le registre d'évent et les matériaux combustibles.
Prévoir un dégagement supplémentaire pour l'entretien
du registre d'évent.
Le registre d'évent doit être ouvert lorsque les brûleurs
3.
principaux de l'appareil fonctionnent.
4.
l'indicateur de position du registre d'évent doit demeurer
visible après l'installation.
5.
Régler la résistance anticipatrice du thermostat pour
correspondre au total actuel du courant tiré par toutes
les commandes reliées à la chaudière durant un cycle de
chauffage.
12
CHEMINÉE
X
CHAUFFE-EAU
