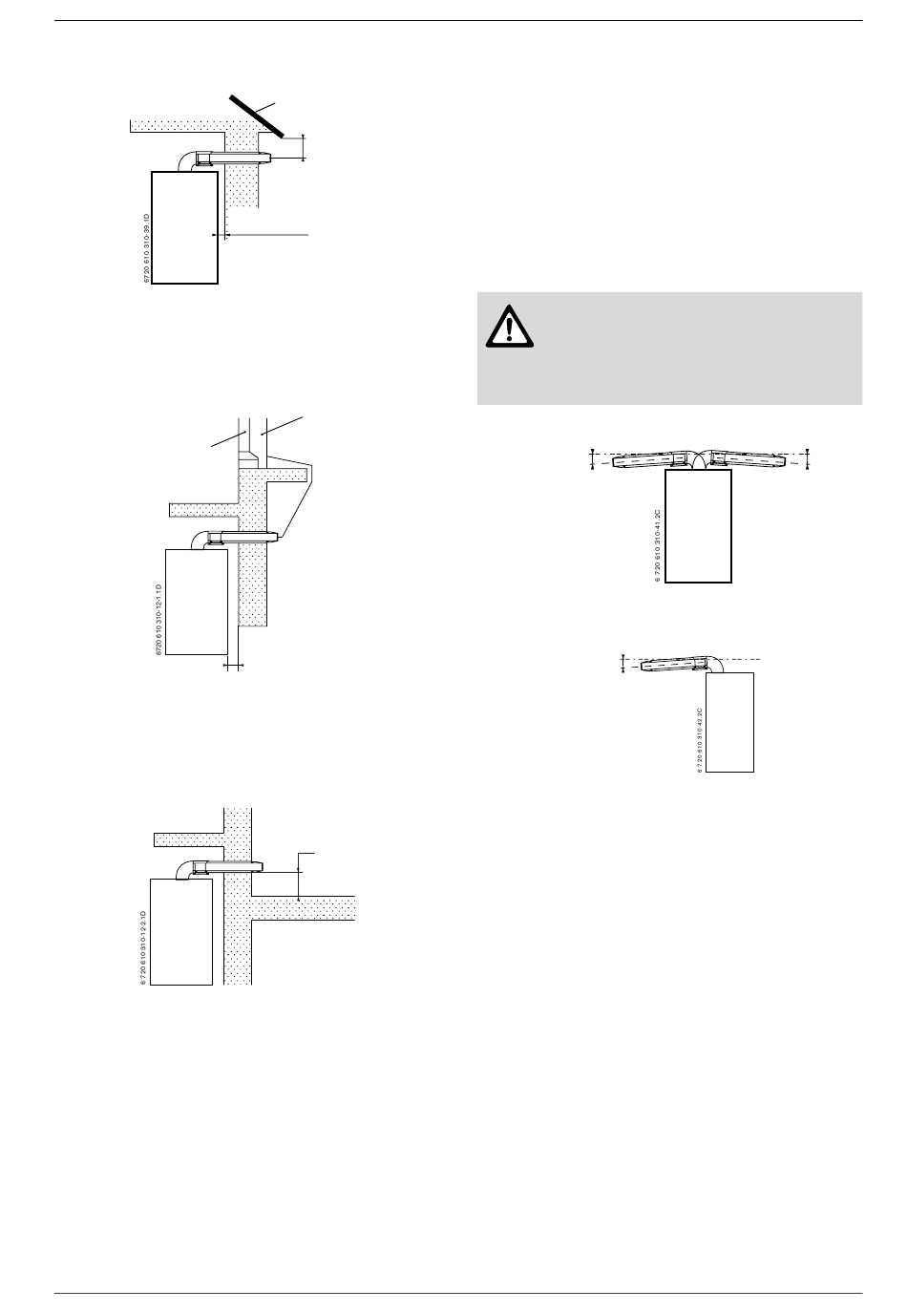

Fig. 18 Montage recommandé
1
Toiture
3
Fig. 19 Sortie sous-fenêtre
1
Nu du mur extérieur
2
Axe ventouse à la baie ouvrante minimum 0,40 m
3
Ouvrant
1
Fig. 20 Installation d'un terminal horizontal au dessus
d'une surface horizontale
1
Sous-sol
2
Sol
3
300 mm mini (recommandation A.T.G.)
6 720 611 129
1
300 mm
mini
50 mm mini
1
2
50 mm mini
3
2
Il peut être livré sur demande:
• des allonges de tube de 3 longueurs différentes:
– 350 mm G7 A12,
– 750 mm G7 A03,
– 1500 mm G7 A13.
• une allonge verticale à fixer sur la chaudière, hauteur
maximale de 400 mm avec collier G7 A10.
• un protecteur de terminal G7 A11 en fil inoxydable.
Prudence : Il faut respecter la pente de
3% lors de la mise en place de la ven-
touse afin d'éviter la pénétration des
condensats et eaux de pluie dans la
chaudière.
3
%
Fig. 21 Sorties latérales
3
%
Fig. 22 Sortie arrière
Raccordement
La longueur totale ventouse plus allonges peut attein-
dre 3 m.
B Réduire au maximum le nombre nécessaire d'allon-
ges désirées.
B Si l'installation nécessite des coudes (maximum 2):
Tenir compte qu'un coude à 90° G7 A01 réduit la
longueur autorisée de 0,75 m (ne pas tenir compte
du coude de sortie de la chaudière).
B Monter les bracelets d'étanchéité pour assurer une
bonne étanchéité de toutes les emboîtures (pour les
kits d'allonges horizontales).
Règles d'installation
3
%
19
