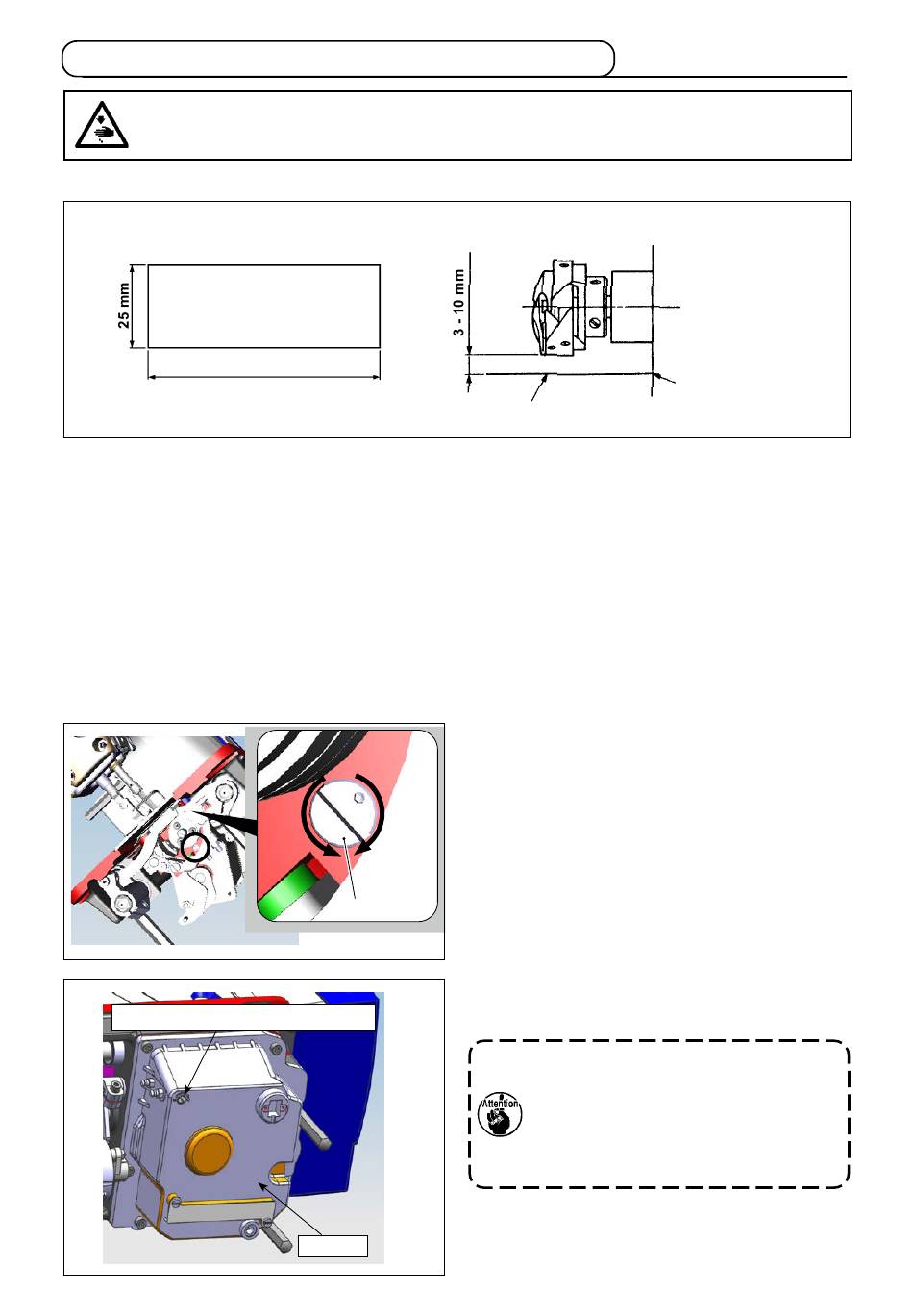

3-11. Réglage de la quantité d'huile (projections d'huile)
AVERTISSEMENT :
Faire fonctionner la machine avec les plus grandes précautions car la vérification de la quantité
d'huile s'effectue en faisant tourner le crochet à grande vitesse.
(1) Vérification de la quantité d'huile dans le crochet
① Papier de vérification de la quantité d'huile
(projections d'huile)
*
Avant d'effectuer l'opération décrite au point 2) ci-dessous, retirer la glissière et faire très attention à ne
pas toucher le crochet avec les doigts.
1) Si la machine n'est pas encore assez chaude pour le fonctionnement, la faire tourner à vide pendant trois
minutes environ (fonctionnement intermittent modéré).
2) Placer le papier de vérification de la quantité d'huile (projections d'huile) sous le crochet juste après l'arrêt
de la machine.
3) Vérifier que la surface de l'huile dans l'écran à huile se trouve dans la plage comprise entre la "ligne
MAX" et la "ligne MIN".
4) La vérification de la quantité d'huile doit durer cinq secondes. (Chronométrer ce temps avec une montre.)
(2) Réglage de la quantité d'huile (taches d'huile) dans le crochet
Vis de réglage de la quantité d'huile
70 mm
Papier de vérification des projections d'huile
A
B
❶
oil shield
② Position pour la vérification de la quantité d'huile
(projections d'huile)
1) Incliner la machine à coudre. Tourner la vis de
réglage d'huile ❶ , laquelle est montée sur la
bague avant de l'arbre inférieur dans le sens
"+" (sens A) pour augmenter la quantité d'huile
(projections d'huile) ou dans le sens "-" (sens B)
pour la diminuer.
*
Le repère d'indication +/- de quantité d'huile se
trouve sur le couvercle inférieur.
2) Une fois la quantité d'huile dans le crochet cor-
rectement ajustée au moyen de la vis de réglage
d'huile ❶ , faire tourner la machine à coudre à
vide pendant environ 30 secondes pour vérifier
la quantité d'huile dans le crochet.
Ne pas régler la vis de réglage de la
quantité d'huile (signalée par une marque
de peinture) de l'écran à huile. En cas de
réglage de cette vis, la quantité d'huile
vers l'arbre inférieur peut changer et pro-
voquer le grippage de l'arbre inférieur.
– 15 –
M e t t r e l e p a p i e r e n
c o n t a c t é t r o i t a v e c l a
paroi du réservoir d'huile.
