- Page 1 MODIG AIR Manuel utilisateur v.1.1...
-
Page 3: Table Des Matières
6.2. Service Technique Après-vente......................18 Merci d'avoir acheté le MODIG AIR. Vous possédez maintenant un modulateur pour l'intérieur DVB-T HD de haute qualité avec interface Bluetooth. Veuillez lire attentivement les informations contenues dans ce manuel pour l'installation, l'utilisation et la maintenance de l'équipement afin d'obtenir les meilleures performances. -
Page 4: Règles De Sécurité
Maintenance et réparation: Pendant la période de garantie, toutes les réparations doivent être effectuées par du personnel technique de Fte Maximal. Sinon, la garantie sera perdue. Sauf erreurs et sous réserve de modifications techniques MODIG AIR Version fr_1.1... -
Page 5: Contenu De La Boîte
2.1. Introduction Le MODIG AIR est un modulateur d'intérieur DVB-T de haute qualité qui reçoit signal d'une entrée HDMI et le convertit en un canal RF DVB-T sur sa sortie. L'excellente qualité d'image (Full HD 1920 * 1080-30p) et la qualité de modulation (MER ~ 35dB) font du MODIG AIR une solution idéale pour distribuer des signaux numériques SD / HD reçus de quelque... -
Page 6: Branchements

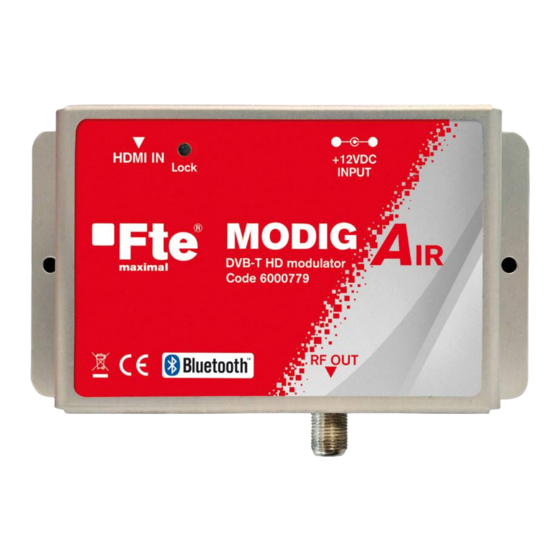

Manuel utilisateur · MODIG AIR 2.3. Branchements HDMI IN: entreé HDMI. ed indicateur d’état du modulateur. Lock: l +12VDC INPUT: Connecteur pour alimentation externe. RF OUT: Sortie de signal modulé par radiofréquence. Sauf erreurs et sous réserve de modifications techniques MODIG AIR Version fr_1.1... -
Page 7: Installation
Manuel utilisateur · MODIG AIR Installation 3.1. Première installation Le MODIG AIR peut être programmé facilement en utilisant les 4 étapes suivantes: 1. Téléchargez l'application "Fte Pro Air" depuis Google Play ou App Store. 2. Mettez le MODIG AIR sous tension, en connectant l'alimentation externe. -
Page 8: Programmation Du Modig Air
MODIG AIR. Attention: La première fois que vous connectez un téléphone portable ou une tablette avec un MODIG AIR, il est recommandé de calibrer cet indicateur de signal Bluetooth avant de procéder à la configuration. Pour ce faire, procédez comme suit:... -
Page 9: Menu Principal
Profil: Définir le numéro de profil de 1 à 99. Comment fonctionne le profil Dans une installation, tous les MODIG AIR (ou Mux en général) doivent avoir des valeurs différentes des champs suivants pour éviter les conflits dans le balayage automatisé des téléviseurs: •... -
Page 10: Profils Personnalisés
Par conséquent, tous les modulateurs ci-dessus ont des valeurs différentes dans les champs ci-dessus. Une fois les paramètres sélectionnés, appuyez sur le bouton "APPLIQUER" pour les régler sur le MODIG AIR. Un compte à rebours apparaîtra sur l'écran pendant que les paramètres s'appliquent au modulateur. -
Page 11: Tnt (Dvb-T)
Manuel utilisateur · MODIG AIR Voir Cloner Renommer Effacer 4.1.3. TNT (DVB-T) Avec cette sélection de menu, vous pouvez configurer tous les paramètres DVB-T nécessaires selon les normes, comme suit: • Canal: Sélectionnez le canal RF de sortie souhaité du C21 à C69. -
Page 12: Atténuateur De Sortie
Modulation Intervalle de garde Une fois les paramètres sélectionnés, appuyez sur le bouton "APPLIQUER" pour les régler sur le MODIG AIR. Un compte à rebours apparaîtra sur l'écran pendant que les paramètres s'appliquent au modulateur. 4.1.4. Atténuateur de sortie Dans le menu "Atténuateur de sortie", l'application "Fte Pro Air" permet d'augmenter ou diminuer le niveau de sortie par pas de 10dB. -
Page 13: Encodeur
Codage Audio Une fois les paramètres sélectionnés, appuyez sur le bouton "APPLIQUER" pour les régler sur le MODIG AIR. Un compte à rebours apparaîtra sur l'écran pendant que les paramètres s'appliquent au modulateur. Sauf erreurs et sous réserve de modifications techniques MODIG AIR Version fr_1.1... -
Page 14: Transport Stream
• Valeurs par défault: Avec cette option de menu, vous pouvez appliquer les paramètres d'usine par défaut sur le MODIG AIR connecté. En cliquant sur le bouton "APPLIQUER", un compte à rebours apparaîtra sur l'écran pendant le processus. Attention: Tous les paramètres existants sur le MODIG AIR connecté seront perdus. - Page 15 • Nom de l’appareil: Avec cette sélection de menu, vous pouvez définir ou mettre à jour le nom du MODIG AIR connecté. Ce nom est affiché sur la liste de balayage. Cliquez sur le nom pour accéder au clavier. Écrivez le nouveau nom et appuyez sur le bouton "APPLIQUER"...
-
Page 16: Information Système
Trier les dispositifs par la puissance du signal Bluetooth. Si vous activez cette option (ON), dans l'écran de recherche, situé en haut de la liste, vous verrez toujours le MODIG AIR le plus proche de votre téléphone ou de votre tablette. -
Page 17: Donées Techniques, Dépannage Et Questions Fréquentes
En sélectionnant une résolution de sortie vidéo différente d'Auto, le modulateur met à l'échelle la vidéo d'entrée à la résolution de sortie choisie. Certains téléphones portables ou tablettes peuvent être incompatibles avec le système Bluetooth du MODIG AIR. Sauf erreurs et sous réserve de modifications techniques MODIG AIR Version fr_1.1... -
Page 18: Dépannage
5.3. Questions fréquentes (F.A.Q.) Question: Le MODIG AIR prend-il en charge les canaux VHF? Réponse: MODIG AIR ne prend en charge aucun canal VHF. Il prend en charge uniquement les canaux UHF de 470 MHz (CH21) à 862 MHz (CH69). -
Page 19: Garantie
Le service après-vente n'acceptera aucun échange ou retour de marchandise. Ceux-ci seront envoyés, avec l'autorisation préalable de votre représentant, au siège social de BCN Distribuciones, S.A.U. Toutes les marchandises retournées à réparer doivent être envoyées directement au SERVICE TECHNIQUE Fte maximal st@ftemaximal.com, du lundi au vendredi de 8h00 à 16h00. - Page 20 ESPAÑA UNITED ARAB EMIRATES Agustí Pi i Sunyer, 15 P.O.Box 262442 08192 Sant Quirze del Vallès BOUTIQUE VILLA #06, (Barcelona) España 2nd Floor Tel. +34 93 729 27 00 BEHIND KNOWLEDGE Fax. +34 93 729 30 73 VILLAGE MEDIA CITY info@ftemaximal.com Dubai - UAE www.ftemaximal.com...
