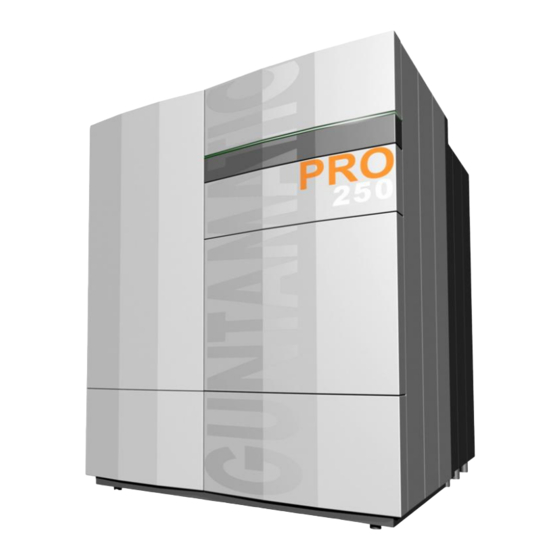

- Page 1 Chaudière à granulés französisch PRO-Flex Planification et Installation PRO-Flex-A-00-00-00-01-IAFR FR-B31-013-V03-1013...
- Page 2 Le contenu de ce document est la propriété de GUNTAMATIC. Il est protégé au titre du droit d’auteur et autres droits de propriété intellectuelle. Toute duplication, communication à un tiers ou exploitation à...
-
Page 3: Table Des Matières
Planification et Installation PRO-Flex Sommaire Page Introduction Consignes de sécurité Garantie et recours Mise en service Conditions de construction Planification et mise en place Prévention incendie (exigences de prévention incendie minimales) Exigences pour la chaufferie Exigences pour la cheminée Exigences pour le local de stockage du combustible... -
Page 4: Introduction
Introduction PRO-Flex-01-00-00-00-01-IAFR 1.1 Consignes de sécurité Les installations de chauffage GUNTAMATIC sont à la pointe de la technologie et remplissent toutes les conditions des consignes de sécurité inhérentes. Une installation non conforme peut être synonyme de danger de mort. Les chaudières sont des installations de combustion et représentent une source de dangers en cas de... -
Page 5: Prévention Incendie (Exigences De Prévention Incendie Minimales)
Le respect de la règlementation respective en matière de prévention Recommandation incendie nationale est obligatoire et est prioritaire sue les exigences minimales de prévention incendie GUNTAMATIC. En l'absence d'une règlementation nationale spécifique, les exigences minimales de prévention incendie... - Page 6 Planification et Installation PRO-Flex Local de stockage du combustible Les mêmes exigences minimales de prévention incendie que pour la chaufferie sont applicables. Ouvertures du local de stockage : Les ouvertures du local de stockage doivent se fermer de manière autonome en T30 et être verrouillables.
- Page 7 Planification et Installation PRO-Flex 2.2 Exigences relatives à la chaufferie Appel d'air de combustion La dépression dans la chaufferie ne doit pas dépasser 3 Pa (0,3 mmCE) Les ouvertures d'aération de chaufferie doivent présenter une section libre d'au-moins 5 cm² par kW de puissance nominale, pour une puissance calorifique du combustible de 50 kW.
- Page 8 Planification et Installation PRO-Flex Lieu de mise en place Planifiez le(les) module(s) le plus près possible de la cheminée, pour éviter un long tuyau d'évacuation des fumées. Pour les besoins de l'entretien et de vidage du cendrier, le module doit pouvoir être accessible du côté gauche ou du côté gauche, à l'arrière. Si pour des raisons propre à...
- Page 9 Planification et Installation PRO-Flex Exigences relatives à la cheminée La cheminée doit se conformer à l'installation pour assurer un fonctionnement économique et sans défaillances. Important Utilisez uniquement une cheminée réfractaire insensible à l'humidité, isolée thermiquement. En fonctionnement en charge partielle, la température des gaz de fumée peut être...
-
Page 10: Exigences Pour Le Local De Stockage Du Combustible
Planification et Installation PRO-Flex Exigences pour le local de stockage du combustible Remarque Nous attirons l'attention sur le fait que les normes spécifiques au pays pour … (par ex. ÖNORM M7137, VDI 3464, la sécurité du local de stockage, doivent impérativement être respectées. - Page 11 Boîtier de raccordement habitat Une prise 230V/16A pour le ventilateur d'aspiration du camion- souffleur doit être à proximité immédiate des raccords de remplissage. Vous trouverez dans les accessoires GUNTAMATIC, un boîtier de raccordement habitat Il contient une prise électrique qui (n° art. :H00-061).
-
Page 12: Exemples De Planification Pour Le Local De Stockage Du Combustible
Planification et Installation PRO-Flex Exemples de planification pour le local de stockage combustible Info Chaque installation de chauffage est livrée avec 2 dispositifs d'extraction local et une unité de commutation du tuyau d'aspiration. Depuis l'unité de commutation vers le silo près de la chaudière, 2 tuyaux d'aspiration doivent cheminer. - Page 13 Planification et Installation PRO-Flex Exemple de planification 1 Le local de combustible se trouve directement à côté de la chaufferie. La longueur maximale de la vis d'extraction est de 5 m. La longueur d'aspiration maximale est de 25 m. Exemple de planification 2 Le local de combustible se trouve dans une autre section du bâtiment.
-
Page 14: Livraison
Planification et Installation PRO-Flex Livraison L'installation de chauffage est livrée, en plusieurs parties filmées. Vérifiez que la livraison est complète à l'aide du bon de livraison et en parfait état. Défaut Notez les défauts directement sur le bon de livraison et adressez-vous à... -
Page 15: Intégration Hydraulique
Planification et Installation PRO-Flex Intégration hydraulique Échangeur thermique de sécurité 3/4" → Sonde chaudière, STB → Avance 2 → “ Sonde pour soupape de sûreté therm. 1/2 → “ Retour 2 → “ (disposer vers le haut) Purge 2 →... - Page 16 La disposition du groupe de maintien en température avec boucle de Important : retour est déterminée sur les schémas de l'installation GUNTAMATIC. Si des composants supplémentaires tels que par ex. un calorimètre, sont installés dans le système hydraulique de l'installation, ou si la longueur totale de la conduite tampon dépasse 25 m (avance et retour),...
-
Page 17: Remplissage Et Purge
> 500 kW : si ° dH > 0,11 • Chaleur de l'eau Si, en plus de la chaudière GUNTAMATIC, un chauffe-eau supplémentaire est exploité, il faut respecter sa notice d'installation en matière de remplissage. Remplissage de l'installation Pression de la soupape d'eau déterminée à partir de la pression •... -
Page 18: Raccordement De La Cheminée
Planification et Installation PRO-Flex 2.11 Raccordement de la cheminée Le raccordement à la cheminée consiste en un tuyau d'évacuation des fumées étanche au gaz et devant être isolé entre la chaudière et la cheminée (épaisseur de l ’ isolation : 50 mm). -
Page 19: Régulateur D'économie D'énergie Et Clapet Ex
Planification et Installation PRO-Flex 2.12 Régulateur d'économie d'énergie et trappe d'explosion La pose d'un régulateur d'économie d'énergie et d'une trappe d'explosion est impérativement nécessaire ! Si nécessaire, poser 2 pces ! Tâche aération de la cheminée, pendant que l'installation est hors •... -
Page 20: Système D'aspiration Automatique Des Cendres
Planification et Installation PRO-Flex 2.13 Système d'aspiration automatique des cendres Les versions suivantes servent principalement à planifier l'installation. Pour installer le système d'aspiration automatique des cendres, sa notice d'installation et d'utilisation est jointe ! Un système d'aspiration automatique des cendres est disponible en option. - Page 21 Planification et Installation PRO-Flex Lieu de mise en place du bac à cendres autorisé dans la chaufferie → dans la pièce annexe → à travers d'un local dans le local annexe → Pose de la conduite d'aspiration au travers des sections coupe-feu A →...
-
Page 22: Montage Extraction
Planification et Installation PRO-Flex 2.14 Montage de l'extraction 2.14.1 Système FLEX : Important → Veiller au montage du bon côté des orifices d'entrée ! A → Sens de transport B → Orifice d'entrée toujours de ce côté C → Sens de rotation D →... - Page 23 Planification et Installation PRO-Flex Fig. 2 Montage des tuyaux d'air d'aspiration et de retour Le tuyau d'air d'aspiration et de retour du module de chauffage (pos.3) vers l'unité de commutation de tuyau , doit être disposé (pos.2) (pos.4) avec un large rayon et être raccordé...
- Page 24 Planification et Installation PRO-Flex Important → Sur les grands stocks de granulés, une substructure particulièrement conséquente doit être posée dans le local de stockage, pour l'habillage de planches. Veuillez tenir compte de notre recommandation en Fig.3 et faites poser une structure suffisamment résistante par un professionnel.
- Page 25 Planification et Installation PRO-Flex Montage kit de remplissage Jusqu'à une largeur de local de 3,5 m maximum, la pose du kit de remplissage avec tapis absorbeur de choc monté en face est faisable. Pour des locaux plus larges, il est recommandé de poser des conduites de remplissage supplémentaire, pour que le fournisseur de...
-
Page 26: Régulation Climatique
Planification et Installation PRO-Flex Régulation climatique PRO-03-00-00-00-01-IAFR Seule la "régulation du circuit d'alimentation" ou la "régulation du circuit de chauffage" peut être activée ! Régulation du circuit de chauffage La régulation du circuit d'alimentation est gérée par le climat et intégrée sur chaque installation. -
Page 27: Raccordement Électrique
Planification et Installation PRO-Flex Raccordement électrique PRO-Flex-03-00-00-00-01-IAFR Raccordements électriques der installation de chauffage Prise secteur : 400V, 50HZ, 20A (parafoudre recommandé) Version standard : BCE unité de commande chaudière A3 entraînement d'extraction cendres ● (230VCA) • KP platine de chaudière... -
Page 28: Consignes De Câblage
Planification et Installation PRO-Flex Consignes de câblage Protection antisurtension Sur les lignes bus CAN entre différents bâtiments, les rubans de terre des bâtiment doivent être reliés pour assurer l'équipotentialité. Si aucune liaison des rubans de terre n'est possible, il faut faire cheminer une prise de terre de 10 mm avec le câble bus CAN sous la terre. -
Page 29: Raccordement Électrique
Planification et Installation PRO-Flex Raccordement électrique Le raccordement électrique de l'installation sur place ne doit être effectuée que par des sociétés d'installation électrique agréées dans le respect des prescriptions inhérentes. De plus, il faut s'assurer qu'il n'est pas possible que des parties de l'installation électrique soit endommagée par des radiations thermiques. - Page 30 Planification et Installation PRO-Flex Régulation du circuit d'alimentation La régulation du circuit d'alimentation est intégrée sur la platine de la chaudière de l'installation. Pour prévenir de toute saturation par des pompes ou mélangeurs puissants, toutes les sorties utilisées doivent être commutées au travers d'un relais de couplage.
- Page 31 Planification et Installation PRO-Flex Pompes de circuit d'alimentation Connexion pompes de circuit d'alimentation (NKP0-NKP2) NKP 0 = borne H33 / NKP 1 = borne H28 NKP 2 = borne H27 Pompes de circuit d'alimentation avec mélangeur Les pompes de réseau doivent être...
-
Page 32: Contrôle De Fin Des Travaux / Mise En Service Initiale
GUNTAMATIC ou un personnel professionnel qualifié. La condition sine qua non est que le ramoneur, le chauffagiste et l'électricien aient validé l'exploitation de l'installation. Le professionnel autorisé par GUNTAMATIC procédera aux travaux suivants lors de la mise en service : contrôle de l'ensemble de l'installation ;... -
Page 33: Normes / Consignes
Planification et Installation PRO-Flex Normes / consignes BS-05-00-00-00-02-IAFR La chaudière est conçue conformément à la classe 3 ainsi qu’à l’accord des États fédéraux, selon l'art. 15a BVG relatives aux mesures de protection des petites installations de chauffage et d'économie d'énergie. Les originaux des certificats d'essai de type sont conservés par le constructeur. Lors du raccordement de la chaudière et parallèlement aux prescriptions incendie et de la police des... - Page 34 4000 litres de volume tampon Tél. 07276 / 2441-0 PRO175/250 pour la régulation du circuit de chauffage faite par le maître d'œuvre office@guntamatic.com www.guntamatic.com Schéma n° PRO-01-01 1. PRO 175/250 (1 module) Selon liste des prix 2. Régulateur de tirage cheminée RE Selon liste des prix Raccordement électrique selon notice d'utilisation et de montage...
- Page 35 Tél. 07276 / 2441-0 PRO 350/425/500 au-moins 10000 litres de volume tampon pour la régulation du circuit de chauffage faite par le maître d'œuvre office@guntamatic.com www.guntamatic.com 1. PRO 350/425/500 (2 modules) Selon liste des prix Schéma n° PRO-01-02 2. Régulateur de tirage cheminée RE Selon liste des prix Raccordement électrique selon notice d'utilisation et de montage...
- Page 36 Tél. 07276 / 2441-0 Fonction Pompe circuit d'alimentation office@guntamatic.com max. 3 pompes de circuit d'alimentation possible www.guntamatic.com Schéma n° PRO-01-02-01 1. Pompe du circuit d'alimentation 0-2 Maître d'œuvre Raccordement électrique selon notice d'utilisation et de montage 2. Commander une sonde extérieure N°...
- Page 37 Tél. 07276 / 2441-0 Fonction Pompe du circuit d'alimentation avec mélangeur office@guntamatic.com max. 4 pompes de circuit d'alimentation et 2 mélangeurs possible www.guntamatic.com Schéma n° PRO-01-02-02 1. Pompe du circuit d'alimentation 1a/1b et 2a/2b Maître d'œuvre Raccordement électrique selon notice d'utilisation et de montage 2.
- Page 38 Tél. 07276 / 2441-0 PRO 175/250 au-moins 4000 litres de volume tampon – office@guntamatic.com avec régulation du circuit de chauffage sans ligne distante max. 9 circuits mixtes et 3 ballons d'eau chaude www.guntamatic.com Schéma n° PRO-01-03 1. 175/250 (1 module) Selon liste des prix 2.
- Page 39 Tél. 07276 / 2441-0 au-moins 4000 litres de volume tampon PRO 350/425/500 – office@guntamatic.com avec régulation du circuit de chauffage sans ligne distante max. 18 circuits mixtes et 6 ballons d'eau chaude www.guntamatic.com Schéma n° PRO-01-04 1. PRO 350/425/500 (2 modules) Selon liste des prix 2.
- Page 40 Tél. 07276 / 2441-0 Régulation climatique office@guntamatic.com Maximum 3 régulateur circuit de chauffage par chaudière possible www.guntamatic.com Schéma n° PRO-01-04-01 1. Régulation climatique kit appareil mural MKR261 N° art. : S30-030 Raccordement électrique selon notice d'utilisation et de montage Attention : respecter la charge maximale admissible de l'appareil mural ! 2.
- Page 41 PRO 175/250 au-moins 4000 litres de volume tampon Alimentation ciblée avec régulation du circuit de chauffage et ligne distante office@guntamatic.com Un maximum de 3 objets-cible - un maximum de 3 régulateurs circuit de chauffage par chaudière www.guntamatic.com Schéma n° PRO-01-05 1.
- Page 42 PRO 350/425/500 au-moins 4000 litres de volume tampon Alimentation ciblée avec régulation du circuit de chauffage et ligne distante office@guntamatic.com Un maximum de 6 objets-cible - un maximum de 3 régulateurs circuit de chauffage par chaudière www.guntamatic.com Schéma n° PRO-01-06 1.
- Page 43 Tél. 07276 / 2441-0 Alimentation ciblée avec régulation du circuit de chauffage et fonction de ligne distante ZUP office@guntamatic.com Un maximum de 3 régulateurs circuit de chauffage par chaudière possible www.guntamatic.com Schéma n° PRO-01-06-01 1. Régulation climatique kit appareil mural MKR261 N°...
- Page 44 Tél. 07276 / 2441-0 Alimentation ciblée avec régulation du circuit de chauffage et fonction de ligne distante ZUP office@guntamatic.com Un maximum de 3 régulateurs circuit de chauffage par chaudière possible www.guntamatic.com Schéma n° PRO-01-06-02 1. Régulation climatique kit appareil mural MKR261 N°...
- Page 45 Tél. 07276 / 2441-0 Alimentation ciblée avec régulation du circuit de chauffage et fonction de ligne distante LAP office@guntamatic.com Un maximum de 3 régulateurs circuit de chauffage par chaudière possible www.guntamatic.com Schéma n° PRO-01-06-03 1. Régulation climatique kit appareil mural MKR261 N°...
-
Page 46: Caractéristiques Techniques
Planification et Installation PRO-Flex Caractéristiques techniques PRO-Flex-08-00-00-00-01-IAFR PRO-Flex PRO 175 Kit PRO 350 Kit PRO 600 Kit PRO 850 PRO 250 Kit PRO 425 Kit PRO 750 Kit PRO 1000 Kit PRO 500 Granulés de bois ENplus A1 et A2 (EUNorm EN 14961-2) Combustible PRO-Flex La puissance totale est déterminée par association... -
Page 47: Extraction Flex
Planification et Installation PRO-Flex Extraction FLEX Hauteur de vrac: Granulés max. 2,5 m → Mes. A > longueur de vis Mes. B > éclairage à l'intérieur Traversée de mur, vis d'extraction : Largeur 330 mm sans fin du local de stockage... - Page 48 Planification et Installation PRO-Flex BS-E-00-00-00-01-BADE GUNTAMATIC Heiztechnik GmbH – 4722 PEUERBACH Bruck 7 Tél. : 0043 (0) 7276 / 2441-0 Fax : 0043 (0)7276 / 3031 E-mail : office@guntamatic.com Sous réserves de modifications techniques ou d'erreurs d'impression...
